El modo Fan aire acondicionado significa que la unidad climatizadora trabaja en Modo Ventilador, es decir el aire no calienta ni enfría. Sin embargo el aire se entrega a través de la la consola ubicada dentro del local, siempre con el compresor del equipo apagado.

Modo fan aire acondicionado consumo.

En el modo fan la temperatura del aire no cambia, pero se puede aumentar la cantidad de aire de suministro, variando la velocidad del ventilador.

Como podemos ver en la figura, en este caso la palabra fan, esta cercana a la palabra cool, dry, heat, porque se encarga de graduar el modo en que va a trabajar el sistema.

La palabra fan en el control, también la podemos ubicar ya no para graduar el modo en que va a trabajar el sistema, sino para asignar la velocidad al soplador.

Ventajas y Desventajas del Modo Fan aire acondicionado (Compresor apagado).

Fan only aire acondicionado como función de ahorro energético:

La función fan only aire acondicionado, puede servir para lograr un ahorro de energía, cuando la temperatura ambiente es la adecuada, entonces es posible sólo el encendido del ventilador, y producir la sensación de un ambiente confortable, con el compresor apagado.

¿Que significa fan speed en el aire acondicionado en hight hi, Low Lo?

• Esta opción permite seleccionar a qué velocidad sale el aire de ventilador, con el compresor aún encendido, es decir todavía hay generación del frío si el equipo esta en modo aire acondicionado, o producción de calor si esta en modo calefacción.
• hight hi fan aire acondicionado, representa la velocidad más alta, por lo tanto hay más caudal de aire dentro del local.
• Low (Lo) representa la velocidad más baja, por lo tanto hay menos caudal de aire dentro del local.
• En marcas como olimpo, philco, mirage, samsung, lg, fujitsu, Mitsubishi, la posición del botón del control puede cambiar, pero el significado es el mismo.

Efectos de aire acondicionado en modo ventilador sobre humedad de Habitación:

En este caso hacemos referencia a un equipo de aire acondicionado con el compresor apagado, solo con trabajo del fan.

• Primero debemos decir que la humedad relativa del aire disminuye, esencialmente por dos razones: la condensación del agua del aire, y por la reducción del volumen del aire.
• La condensación ocurre cuando el enfriamiento del aire, permite llegar a su punto de rocío.
• Cuando el compresor esta apagado, no es posible la condensación del agua, por ello en el Modo fan, esta opción no es posible.
• En el Modo Fan Sí es posible el cambio del volumen del aire, al mezclarse el aire del local, con una corriente de diferente temperatura.
• Por ejemplo, cuando el nivel de humedad exterior, es inferior al que se ha acumulado en el interior, y el aire acondicionado esta instalado en un sitio donde hay apertura contante de puertas, el modo fan puede ayudar a reducir la humedad interna, si el soplador logra aspirar aire más seco, procedente del exterior.
• Si la temperatura exterior es más baja que dentro del local, y el equipo trabaja en Modo Fan, y el aire acondicionado esta instalado en un sitio donde hay constante apertura de puertas, hay la posibilidad de aspirar aire más frío, y se puede reducir la cantidad de vapor de agua en la habitación.
• En el caso anterior al mezclar el aire más frío del exterior, con el aire interior más cálido, el aire dentro del local, no pueda retener tanto vapor de agua como lo hacía, cuando estaba más caliente (reducción de volumen).

Características de Cada Velocidad del Fan en Modo Frío (Compresor encendido):

En este caso hacemos referencia al comportamiento de un aire acondicionado, con el compresor encendido (modo frío) a diferentes velocidades del fan.

¿Qué velocidad del fan en aire acondicionado se usa para un MEJOR confort (Compresor encendido)?

• En velocidad más baja, es cuando el aire sale más frío, porqué el aire esta mas tiempo en contacto con el evaporador.
• Sí el aire esta más tiempo en contacto con el frío, tiene más oportunidad de perder la humedad, y alcanzar el punto de rocío, por ello hay mayor des humidificación.
• En velocidad menor pasa menos caudal de aire por el evaporador por minuto y, por lo tanto, puede tardar un poco más el acondicionamiento en los puntos mas lejanos del local al aire acondicionado.
• Al hacer funcionar los ventiladores más rápido, el aire tiene menos tiempo en el evaporador, por ello sale un poco más caliente.
• A velocidades altas, el aire pierde poca humedad porque hay menos tiempo para el proceso de des humidificación, y temperaturas un poco más altas.
• La baja velocidad en días húmedos enfriará su hogar de manera más efectiva y eliminará más humedad del aire debido al movimiento más lento del aire a través del equipo de enfriamiento.
• Hacer funcionar la velocidad del ventilador a alta velocidad es el mejor curso de acción, excepto en días muy húmedos.
• Seleccionar baja velocidad del ventilador en días húmedos enfriará su hogar de manera más efectiva y eliminará más humedad.
• Cuando la humedad relativa es baja, el agua se evapora rápidamente, promoviendo el proceso de enfriamiento por evaporación. Sin embargo, cuando la humedad relativa es muy alta, el ambiente no recibe más vapor de agua, por ejemplo el sudor de las personas no se evapora con facilidad.
• Si enciende el aire acondicionado y baja el valor de temperatura deseado, el salón pronto comenzará a estará muy frío.  Aún más significativo, el enfriamiento para deshumidificar comienza a ser más difícil a medida que baja la temperatura ambiente.
• La capacidad del aire para retener la humedad aumenta a medida que el aire se calienta.
• Recuerde para reducir la humedad relativa con un aire acondicionado, deben suceder dos cosas: el aire debe enfriarse hasta su punto de rocío, para que el vapor de agua se condense, y el aire debe mezclarse con el aire más cálido que ya está en la habitación para que su humedad relativa.
• Esto ocurre fácilmente en una habitación cálida porque el aire se calienta rápidamente después de salir de la consola del split, adquiriendo una humedad relativa más baja.
• Por ello no coloque la graduación de temperatura del aire acondicionado valores tan bajos, si requiere disminuir aún más la humedad.

¿Qué temperatura de trabajo se recomienda para el aire acondicionado?

• La temperatura de ajuste con el control, no debe ser menor a 12 °C  con respecto a la temperatura ambiente exterior.
• Por ejemplo si la temperatura ambiente exterior es de 35°C, es suficiente un punto de ajuste con el control de 23°C (35°C-12°C=23°C).
• Por lo general un ajuste en 24°C es suficiente para buen confort, y ahorro energético aceptable.

Fallas en Modo Aire Acondicionado por la velocidad del fan:

Falla por fan a baja velocidad:

• En noches, o días mucho más frescos que de costumbre, sí el equipo esta en modo frío, y la velocidad del ventilador es la más baja, el serpentín del evaporador ubicado en la consola interna dentro del local, puede congelar.
• Aunque el evaporador tiene un sensor para detectar el problema de congelamiento, una baja velocidad del fan puede ocasionar que el compresor apague constantemente, ya que la tarjeta electrónica detecta el problema de formación de hielo.
• El uso de una velocidad baja, en un salón con baja cantidad de ocupantes, y filtro del evaporador sucio, también pueden ocasionar formación de escarcha en el evaporadora.
• El congelamiento del evaporador detectado a tiempo por la tarjeta electrónica, produce el encendido y apagado del compresor para descongelamiento, disminuyendo la satisfacción de climatización del local.
• Cuando se produce congelamiento del evaporador, a cualquier condición del salón y ambiente exterior, limpie el filtro de aire, si la falla continua, sospeche de una falla de velocidad excesivamente baja del soplador.
• Cuando el congelamiento del evaporador no es detectado, o tarda en detectarse podría resultar en una inundación de refrigerante líquido que probablemente causaría una falla en el compresor.
• Cuando la velocidad del fan, es siempre baja, puede sospechar del capacitor del fan en mal estado, mantenga malla de filtros limpios.

Falla por Fan a alta velocidad:

• Cuando se trabaja excesivamente con fan a velocidad alta, el serpentín del evaporador (consola dentro del local), no podrá deshumidificar adecuadamente el espacio que necesita refrigeración.

Consumo de Energía en modo aire acondicionado a distintas velocidades del fan:

Realicemos el siguiente análisis tomando en cuenta los datos obtenidos:

• En general, para controlar adecuadamente la humedad, la temperatura del serpentín del evaporador debe estar entre 20 y 25 °F, por debajo de la temperatura ambiente, que se esta acondicionando.
• Por ello para mayor comodidad configure la velocidad del fan en alta, excepto en días muy húmedos, y ajuste la velocidad del ventilador a baja cuando la humedad sea alta, considere los cambios de consumo energético en cada caso.

Funciones de la velocidad del Fan en Modo frío:

 Ajustando la velocidad del ventilador podemos cambiar la temperatura del serpentín de la consola del local.

• Cuanto menor sea el flujo de aire en modo frío, menor será la temperatura del serpentín del evaporador, logrando quitar mas humedad al aire.
• A mayor velocidad del fan en modo frío, mayor será la temperatura del serpentín del evaporador, logrando quitar menos humedad al aire.

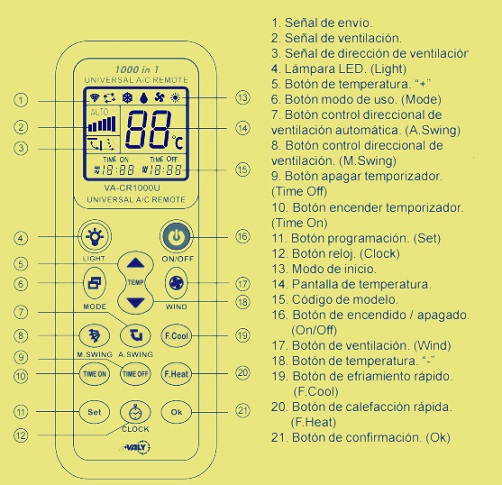

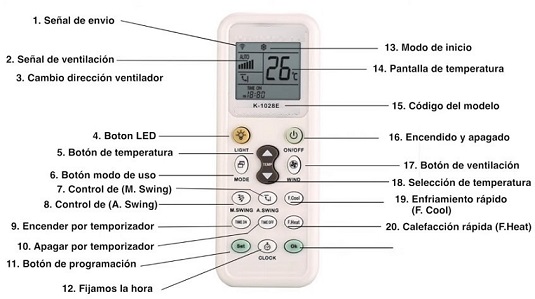

Identificación de Boton de Modo FAN Aire Acondicionado y otras funciones:

1. Señal de envío: Se activa cuando automáticamente se pulsa cualquier tecla, y se encargada de enviar la indicación al equipo.
2. Señal del ventilador: Se encarga de indicar la velocidad del soplador
3. Símbolo de activación:  Visualiza la variación de dirección air Swing del ventilador.
4. LED: Apaga y enciende las luces del equipo.
5. Temperatura: Permite graduar el valor de temperatura requerido
6. Botón Mode: Permite seleccionar entre  modo Automático, cool, dry o fan.

• Automático:  El equipo ajusta la temperatura de forma automática y la rapidez del ventilador, dependiendo de la temperatura del ambiente.
• Cool:  Esta opción es para que el aire enfríe tu habitación.
• Dry: Es la función de Des humidificación del equipo, la idea es condensar la humedad en el evaporador.
• Fan: Mantiene el ciclo de refrigeración apagado,  se utiliza para ventilar el aire en el local.

7-8. Modo Swing: Con esta función, se regula la dirección de la corriente de aire, permitiendo que el aire llegue a todas partes.

10 y 9 TIMER ON y TIMER OFF: Permite el apagado y el encendido queden programados de manera automática.

11. Programación:  Permite restaurar configuraciones preestablecidas anteriormente.

12. CLOCK: Para fijar la hora dentro del control.

13. Modo de inicio:  Indica el modo como va arrancar el equipo.

14: Temperatura: Es la visibilidad en la pantalla de la temperatura en la que se encuentra graduado el set point el equipo.

15. Código del modelo:  Es una referencia del control.

16. Botones de encender y apagar el aire acondicionado.

17. Velocidad del soplador: Permite adaptar la velocidad a Rápido, medio o lento)

18. Temperatura: Permite graduar el valor de temperatura requerido

19. HIGH COOL, permite una disminución de la temperatura rápida.

20. HIGH HEAT: Para equipos que trabajan como bomba de calor, permite el calentamiento de manera rápida.

21. (Ok): Es el botón de confirmación.

¿Qué hacen los Modos de un aire Acondicionado?

Modo enfriamiento:

• El modo de enfriamiento en un aire acondicionado, es considerado para ser el modo por defecto para casi todas las unidades.
• Como todos los aires acondicionados, el uso de este modo hace que la unidad dependa mucho del compresor de aire acondicionado para proporcionar una temperatura de enfriamiento rápida y mejorada.
• Puede encontrar este modo buscando un símbolo de copo de nieve en su control remoto o panel de control de aire acondicionado.

Modo seco :

• ‍Si necesita reducir la humedad en una habitación, entonces el modo seco una función a la que puede recurrir.
• Si su casa o propiedad está ubicada en una ciudad que está muy cerca del mar, es probable que a menudo experimente episodios de lluvias monzónicas húmedas. Además, también obtiene aire cálido y húmedo si se encuentra en un país tropical.
• Esta sensación a veces puede resultar en incomodidad. Activar el modo seco puede ayudar a eliminar la humedad adicional y la humedad en el aire, lo que le permite dormir y respirar mejor.
• Esto también es un gran ahorro de energía y electricidad, ya que solo requiere que el ventilador y el compresor del aire acondicionado funcionen a baja velocidad.
• Al definir el modo seco, el aire al enfriarse en el evaporador, pierde la humedad, y toda el agua corre en este serpentín, hacia la bandeja de drenaje y sale al exterior.
• Si el modo frío suele estar representado por un copo de nieve en la mayoría de los controles remotos y paneles de control, el modo seco normalmente se presenta en forma de un símbolo de gota de agua.

Modo de ahorro de energía:

• Este modo funciona ayudando a que la unidad de aire acondicionado proporcione un enfriamiento amplio sin presionar la máquina o agotarla a su máxima capacidad.
• Esta característica funciona aún más al hacer que el ventilador funcione una vez que se ha alcanzado una cierta temperatura o tiempo, regulando así la temperatura de la habitación para la comodidad continua de la persona con menos energía consumida y más dinero ahorrado en facturas de electricidad.
• Puede encontrar este modo buscando un símbolo de perno eléctrico en el panel del aire acondicionado o en el control remoto.

Modo de ventilador (Fan):

Esta característica permite que el ventilador incorporado de la unidad proporcione el aire, aunque a expensas de no producir enfriamiento, ni calefacción, ya que el compresor se encuentra apagado.

Modo de enfriamiento rápido (TURBO) :

• Este modo, puede proporcionar aire frío a una velocidad mucho más rápida que la configuración de enfriamiento predeterminada.
• El modo funciona iniciando la unidad de aire acondicionado a un nivel de temperatura de 16 a 18 ° C.
• Dado que consume más electricidad al encender la unidad de aire acondicionado a este nivel de temperatura, elegir esto resultaría en facturas de electricidad más altas.
• Es exactamente lo contrario del modo ECO, porque se hace todo lo posible para lograr la temperatura deseada en el menor tiempo posible.

Modo de suspensión:

• El modo de suspensión es otro modo de ahorro de energía que permite que la unidad duplique su rendimiento al regular la temperatura fría en incrementos.
• Dado que esto generalmente se usa durante la noche, los ocupantes no pueden distinguir estos cambios, ya que generalmente están profundamente dormidos, lo que da paso a un sueño más cómodo y ahorros adicionales en las facturas de electricidad.

Modo silencioso :

Su función principal es muy sencilla: reduce el ruido que emite la unidad de aire acondicionado para dar paso a una experiencia de enfriamiento más silenciosa y relajante, esto lo realiza disminuyendo la velocidad del ventilador

Modo de calefacción:

• Algunos equipos de aire acondicionado, pueden funcionar como sistema de calefacción, a estos sistemas se les llama Bomba de calor.
• Poseen una válvula de tres vías, que permiten la activación del modo, mediante una inversión de la función de los intercambiadores.

Modo 6th Sense (aire acondicionado Whirlpool) :

Si tiene un aire acondicionado Whirlpool, el modo 6th Sense ajusta la velocidad del ventilador de la unidad en función de la temperatura de la habitación.

Modo Sleep o Función Nocturna

Permite programar un conjunto de funciones, para apagar, regular la velocidad del fan, o limitar el rendimiento del aire acondicionado durante la noche, esto asegura un menor consumo eléctrico.

Modo en Automático:

Su configuración depende del fabricante del equipo, se basa fundamentalmente en que el aire acondicionado toma la decisión sobre velocidad del ventilador, temperaturas, posición de lama que controla la dirección aire.

Modo ecológico ECO:

• Esta función permite el uso eficiente del compresor y ventilador del aire acondicionado, para que se consuma la mínima energía, y a su vez lograr la temperatura deseada.
• Los diferentes fabricantes usan varias técnicas para lograr esto, por ejemplo   algunos establecen la temperatura deseada, unos pocos grados por encima de la selección del usuario.
• Así cuando el aire acondicionado alcanza esta temperatura, el compresor se apaga pero se mantiene la velocidad del ventilador.  Fundamentalmente sirve para alcanzar, y mantener la temperatura deseada, pero sin un uso extra de energía.

Modo de Protección Contra Congelamiento (Calor B ajo):

• En este modo de funcionamiento, el aire acondicionado funciona a potencia mínima, en el modo calor.
• Mantiene una temperatura dependiendo del fabricante de alrededor de 46 F para evitar puntos de congelación.
• Este modo, es adecuado en climas extremadamente fríos, y donde el espacio interior no está ocupado por períodos más largos.
• El modo de protección contra congelamiento, evitará que la temperatura de la habitación, se acerque al punto de congelamiento. Los acondicionadores de aire funcionan a la capacidad más baja, lo que garantiza un consumo mínimo de electricidad.
• Con este modo se puede prevenir daños a equipos eléctricos sensibles y tuberías de agua durante el frío extremo.
• Este Modo es ideal en garajes o dependencias, donde la ocupación es mínima pero por encima del punto de congelación, la temperatura es esencial.

Modo de Autolimpieza

• Con este modo se evita el crecimiento de bacterias en el aire, al eliminar la humedad dentro de la unidad.
• Este modo se limpia y seca su evaporador, manteniendo su aire acondicionado fresco para la próxima operación.
•  Una vez que se activa el modo, el aire acondicionado funcionará durante aproximadamente media hora, después se apagará automáticamente.

Modo Sígueme

•  Con el Modo Sígueme, el control remoto de aire acondicionado, actúa como un termostato.
• Esta función se basa en tener un sensor de temperatura adicional al que está ubicado fijo en el equipo. Se tiene un sensor adicional incorporado en el control remoto del aire acondicionado.
• Una vez que se activa el modo Sígueme, la unidad de aire acondicionado lee la temperatura del área donde se encuentra el control remoto, y enfría o calienta según corresponda.
• Como la temperatura ambiente del local, puede variar mucho de un extremo a otro, con este modo se puede detectar correctamente la temperatura del punto del área que desea climatizar.
• Además en algunos equipos, este modo puede dirigir el flujo de aire hacia el punto donde se encuentra el control.
• La dirección se actualiza automáticamente cada ciertos minutos.

Función ionizador

• Con la función Ionizador, se activa una malla electrónica de alto voltaje dentro de la unidad interior, que sirve para ionizar el aire con iones negativos.
• Estos iones atraen polvo y otros contaminantes, y esto asegura su eliminación del aire.

Seguramente has escuchado sobre estos equipos, sobre sus bondades energéticas, eficiencia, menor impacto ambiental, mayor precio, menor ruido, pero en verdad:

¿Que son Aires Acondicionados Inverter?

Son equipos cuyo funcionamiento depende del calor que se necesite sacar del lugar donde se encuentren instalados, por ejemplo, en días muy calientes presentaran mayor capacidad de enfriamiento trabajando tal vez al 100%y días más fríos menor capacidad porque no se necesitan trabajando a una menor capacidad.

¿Dónde está el Ahorro de los aires acondicionados inverter?

Sí por ejemplo cuando encendemos el aire acondicionado la temperatura del salón es muy alta, entonces el equipo trabajara a una potencia mayor para alcanzar la temperatura de confort rápidamente, después de lograr la temperatura fijada por el usuario el equipo no necesitara tanta capacidad y solo trabajara al porcentaje de potencia necesaria para mantener la temperatura que ya alcanzo.  Esta disminución de potencia puede ser de hasta un 40% de ahorro energético para el usaurio dependiendo del SEER del equipo.

¿Cómo trabajan los aires acondicionados inverter?

El Circuito de aire acondicionado tiene los mismos componentes de un equipo tradiccional:

• Compresor

• Condensador

• Capilar

• Filtros

• Evaporador

• Turbinas y ventilador

Explicación del ciclo:

• En el sistema hay una zona caliente y fría, en modo frio el evaporador o consola (AZUL) que está dentro del local se encuentra a baja presión lo que ocasiona baja temperatura esto le permite atraer el calor de las personas y producir la sensación de frio.

• El calor de las personas es llevado al exterior de la habitación por el refrigerante que se encuentra dentro del equipo, este calor hace que este último evapore.

• El sistema usa el compresor para hacer fluir al refrigerante y aumentarle la presión en la unidad exterior condensadora (ROJO) donde se pierde el calor.  Allí el refrigerante recupera sus propiedades iniciales y se convierte en liquido nuevamente antes de regresar a la habitación pasa por un dispositivo de expansión o capilar donde se pierde la presión ganada en el compresor y vuelve a estar frío.

Entonces: ¿Dónde está la diferencia?

La diferencia con equipo tradicional on-off está en el control del compresor, ya que la electrónica de los sistemas inverter nos permite controlar la velocidad del compresor y adaptarla a la demanda de calor del salón.

¿Como seleccionamos los aires acondicionados inverter?

El Parámetro más importante a tener en cuenta para la selección es el rendimiento del equipo, para ello se usa el valor del SEER.  Entre más alto sea su valor menos consumo eléctrico tendrá para una misma condición promedio de trabajo

Para un equipo que va trabajar por lo menos 40 horas a la semana se recomienda seleccionar un equipo con un SEER mayor a 13, aunque es más costoso la inversión se recupera rápidamente con el ahorro energético.

Comparación de los aires acondiconados Inverter con Convencional

Más Información sobre aires acondicionados Inverter:

Conocer Como usar el control del aire acondicionado además de permitir el manejo de las funciones esenciales de un equipo, puede ayudar al usuario a:

Como Usar el control del aire acondicionado para poner en funcionamiento el equipo

Como Usar el control del aire acondicionado para ahorrar energía

• Coloque la temperatura de la habitación entre 23 y 25 °C en ese rango obtendrá los mayores valores de ahorro energético, con aceptables condiciones de confort.
• En un equipo convencional on-off básicamente el control permite fijar la temperatura hasta la cual el equipo se mantiene encendido.
• En un aire acondicionado convencional on – off entre más baja sea la temperatura que se fije, más tiempo el equipo estará en funcionamiento al 100%.
• Sí requiere un enfriamiento rápido, en vez de encender el equipo antes de necesitarlo, lo puede encender al momento de requerirlo, con temperatura baja para que no apague y con velocidad al máximo en la turbina.
• Una vez alcanzada la temperatura de confort, puede colocar los valores de temperatura antes recomendados, con el soplador a velocidad media.
•  Sí hay pocos ocupantes o el ambiente exterior es fresco, puede colocar la velocidad del soplador baja, y la temperatura en los valores recomendados.
•  Sí es un equipo inverter el compresor trabajara al 100% de capacidad al inicio para alcanzar la temperatura fijada, y automaticamente el compresor bajara su capacidad , hasta poder mantener la temperatura fijada.
• No Programe el equipo para encender a horas donde no hay personas, recuerde que los equipos sin están bien seleccionados rápidamente acondicionan un local.
• Sí la temperatura ambiente es agradable, puede colocar el equipo en modo fan, para que solo trabaje el soplador, y no el compresor.
• Si se dispone de más de un equipo, pruebe solo encendiendo el mínimo, para ver el comportamiento de la temperatura del local.
• Use los botones timer on y timer off para programar encender y apagar el aire cuando sea necesario.
• Sí no se alcanza rápido el frió necesario, en vez de bajar más la temperatura pruebe cambiando la dirección de las persianas.

Como Usar el control del aire acondicionado para Aumentar la vida útli del equipo:

• En días de baja carga térmica, no coloque el equipo a trabaajr a temperaturas mínimas.
• Utilice los botones timer on y timer off para evitar minutos de trabjo del equipo innecesarios.

Como Usar el control del aire acondicionado para Detectar algunas fallas:

• Para probar el sensor de temperatura del ambiente, colocque la temperatura lo mas alta posible, en caso de un aire acondicionado convencional (on – off) en cuestión de minutos el aire debería apagar, en el caso de un aire inverter se debe sentir menos el compresor encendido porque rápido alcanza la temperatura y trabaja a menor frecuencia.
• En caso que el aire no apague o el compresor no baje su capacidad, puede que el sensor de temperatura del local este en mal estado.
• Sí el equipo no enciende, pruebe usando el control, botón de encendido, y con un teléfono en modo cámara, verifique si el control esta mandando la orden con la respectiva luz de señal de mando.

El Diagrama de un chiller o esquema de distribución del sistema de agua helada, nos permite conocer la estrategia usada por el diseñador para adaptar la instalación a las diferentes demandas.

El chiller básicamente se usa en dos tipos de instalaciones, para acondicionamiento de ambiente en locales y para suministro de enfriamiento para algún proceso industrial.

La instalación se diseña para una carga térmica máxima, pero no siempre se necesita tales requerimientos. Además en aplicaciones habituales no todos los puntos necesitan las 24 horas el agua helada entonces el diseñador debe tomar todos estos aspectos en la distribución.

Diagrama de Un Chiller en funcionamiento:  Manejo de Agua Helada

Para entender cómo trabaja un circuito de agua helada primero debemos conocer algunos conceptos fundamentales que nos van a facilitar comprender algunas estrategias de control usadas en estas instalaciones

Los componentes fundamentales de un sistema de distribución de agua helada son:

Bombas Primarias:

Son los equipos encargados de suministrar el agua directamente al chiller. En una instalación debe ser el primer componente a funcionar antes de encender el chiller, porque nos garantiza la carga térmica en el evaporador de la enfriadora.

Son bombas del tipo centrífugo, por lo general se cuenta con varias aunque depende del valor de carga térmica de la instalación.

Tuberías Sistema de agua helada del circuito primario.

Son las tuberías que comunican el chiller con el sistema de bombas secundarios. Por lo general son las de mayor diámetro. Deben ser seleccionadas cuidadosamente con los demás componentes del circuito.

Bombas secundarias

Son las bombas encargadas de suministrar el agua helada a la aplicación, usualmente están conectadas a motores con variador de frecuencia, para regular el suministro a los caudales necesarios.

Tuberías sistema de agua helada secundario

Son las tuberías que van desde la estación de bombas secundarias hasta la aplicación. Deben ser cuidadosamente diseñadas para garantizar los caudales necesarios en cada punto.

Unidades terminales:

Son el destino final del agua helada, pueden ser unidades manejadoras de aire, fan coils en sistemas de aire acondicionado, o máquinas en un proceso industrial.

Bombas de Condensado:

Cuando el chiller es enfriado con agua, se necesita un sistema de bombas encargadas de llevar esta agua al condensador del chiller hasta la torre de enfriamiento.

Separador de aire:

Sin la presencia de un separador de aire, la relación de la mezcla de aire y agua que se bombea va caer la capacidad de transferencia de calor, logrando que el aire actue como aislante

La acumulación de aire en las tuberías  especialmente en las partes más altas del sistema es un inconveniente que se debe resolver de modo de evitar perdidas energéticas en la instalación.

El aire dentro de la tubería actúa como un aislante que perjudica el intercambio entre el agua helada  y la carga térmica perjudicando el enfriamiento.

Todo aquel punto donde se tenga un volumen mayor del aire será más fácil para la separación del agua.

En una distribución de agua helada la mejor localización del separador de aire es en la línea de retorno (temperatura más alta), pero antes de la bomba de agua (baja presión) como se observa en el esquema.

Tanque de Expansión:

Tiene la función de absorber los cambios  de volumen del agua/solución  del circuito al variar su temperatura, manteniendo la presión entre límites establecidos, bajando pérdidas y reposiciones no necesarias de líquido.

Tanque de Agua helada:

En muchas instalaciones se necesitara un tanque acumulador de agua helada para garantizar los caudales que requiere el chiller.   Este depósito debe estar instalado correctamente para evitar que la concentración del agua sea uniforme dentro de él.  Se debe colocar con mejor opción en el retorno del sistema.

Funcionamiento del Sistema de Distribución de agua helada:

Clase Uno Funcionamiento de Diagrama de instalación de Chiller

Clase Dos Funcionamiento de Diagrama de instalación de Chiller

Clase Tres Funcionamiento de Diagrama de instalación de Chiller

Clase Cuatro Funcionamiento de Diagrama de instalación de Chiller

Si buscamos Como elegir un Aire Acondicionado, que mejor se adapte a nuestras necesidades y presupuesto, debemos tomar en cuenta las siguientes consideraciones:

¿Cuál Modelo de Aire Acondicionado Seleccionar?

Existen varios tipos de aire acondicionado, de los cuales se puede seleccionar cual se ajusta mejor a las necesidades del usuario.

Aire Acondicionado Modelo de Ventana:

Desventajas de Seleccionar el Aire Acondicionado de Ventana:

• Se necesita abrir un agujero en la pared donde es instalado.
• Para su instalación, se necesita una persona con conocimientos como albañil, y electricidad.
• La capacidad mas frecuente esta por debajo de 24000 Btu/hora. Para su primera instalación, se requiere de un electricista y albañil.
• Las dimensiones de un equipo de aire acondicionado de ventana, es de 19 de largo, 21.5 de ancho y 14 de alto, medida en pulgadas.
• El ruido del equipo es una preocupación.

Ventajas de Seleccionar el Aire Acondicionado de Ventana:

• Existen modelos de hasta 5000 Btu/hora.
• No se requiere un técnico en refrigeración para su instalación.
• El costo de estos equipos en capacidades de 12000 BTU/hora, están cercanos a los 350 dólares.
• Es un modelo totalmente hermético, no requiere de intervención del sistema de refrigeración.
• Puede ofrecer Aire limpio, con un sistema de ionizador de aire, que elimina el polen, y las impurezas.

Aire Acondicionado Modelo Split:

Se caracteriza por trabajar con un sistema separados es dos partes, encontramos en la primera unidad al evaporador, y en la segunda unidad, se ubica el compresor, condensador y capilar. Las dos partes están unidas por tuberías de cobre aisladas.

desventajas de seleccionar un aire acondicionado tipo split:

• Las instalaciones de un aire acondicionado split, requieren de un técnico especializado.
• El precio para una potencia de 12000 Btu/hora oscila en 600 dólares.
• El aire acondicionado split, no permite la renovación del aire interior, por nuevo aire exterior.

ventajas de seleccionar un aire acondicionado split:

• Son equipos generalmente silenciosos.
• La configuración del equipo split, permite alejar el ruido del compresor, y la salida de aire caliente para la condensación hacia el exterior.
• Generalmente Hay equipos desde 9000 Btu/hora hasta 60000 Btu/hora.
• La Organización de Consumidores y Usuarios (OCU) ha galardonado al aire acondicionado split DAIKIN FTXM25N / RXM25N9, como la mejor opción para una buena compra calidad-precio.

Aire Acondicionado Modelo Multisplit:

El aire acondicionado multisplit, opera con el mismo principio del equipo Mini splitt, con la diferencia que se tienen varias unidades evaporadoras, con una sola unidad condensadora en el exterior.

La idea es acondicionar varias habitaciones con el mismo equipo, de manera de centralizar el funcionamiento y mantenimiento de condensador, compresor y capilar.

Aire Acondicionado Modelo Portátil:

Este tipo de aire acondicionado, sólo se recomienda cuando no se desea realizar una inversión en instalaciones fija, por solo utilizarse el equipo de forma provisional, o en determinadas épocas del año.

desventajas de seleccionar el AIRE ACONDICIONADO PORTÁTIL:

• Son equipos de baja capacidad de enfriamiento, generalmente de menos de 18000 Btu/hora.
• Es recomendable antes de la selección de un aire acondicionado portátil , tener en cuenta, que estos equipos necesitan de una salida de aire caliente, encargada de refrescar al condensador, y también necesitan de atención al agua de condensado, que sale del evaporador.
• En cuanto el agua condensada, algunos equipos cuentas con depositos portátiles, que permiten almacenar el agua condensada, con un sistema de alarmas, que permite que el tanque no rebose.
• Aunque los fabricantes han mejorado el nivel de ruido de los sistemas en general, sin duda el hecho de tener el compresor dentro de la misma área a climatizar, sin duda afecta el ambiente acústico del local.

ventajas de seleccionar el aire acondicionado portátil

• Es una solución sencilla y rápida, al no requerir personal especializado para la instalación.
• El comprador del equipo, puede realizar la instalación sin necesidad de herramientas, ni conocimiento en el área.
• El aire acondicionado portátil, sirven de complemento para otros sistemas de aire acondicionado existentes, cuando los equipos instalados, no resultan suficientes, en determinadas fechas del año.
• Las dimensiones varia, generalmente están en el rango de 8o cm de altura, con 40 cm de ancho y largo, con un peso cercano a 40 kg.
• El precio de un aire acondicionado portátil de 12000 Btu/h, esta cercano a 400 dólares.

Sistema de Aire Acondicionado por ductos:

Este sistema se usa para acondicionar áreas mas grandes, usando un solo equipo.

ventajas de seleccionar el AIRE ACONDICIONADO POR CONDUCTOS:

• Es un equipo de aire acondicionado, que tiene unido en un solo conjunto, las partes esenciales del ciclo de refrigeración.
• El equipo se conecta a una red de conductos de impulsión de aire, en algunos casos a una red de retorno.
• El equipo no hace más que tomar el aire de la estancia por el conducto de retorno, enfriarlo e impulsarlo de nuevo por el ducto de impulsión.

desVENTAJAS De seleccionar EL AIRE ACONDICIONADO POR CONDUCTOS:

• Una de las principales ventajas de este tipo de equipo, es que permite la renovación del aire dentro de los locales, ya que la instalación puede diseñarse para expulsar una parte del aire, y renovarlo con otra.Generalmente se venden para capacidades superiores a las 30000 Btu/hora.
• Requiere de un instalador profesional, sobre todo para el diseño de una distribución correcta del aire, a través de los ductos.
• El costo de la instalación es alto, pero si se realiza una selección adecuada del equipo, se pueden lograr ahorros energéticos que compensen la inversión inicial.
• La inversión inicial por cada tonelada refrigeración que se necesite, disminuye al aumentar la capacidad del aire acondicionado que se va comprar.
• A parte de la inversión inicial del equipo se debe considerar, materiales para ductos, y mano de obra calificada para la instalación.

Aire Acondicionado Frío Calor:

Este tipo de aire acondicionado tiene la misma forma física de un split, pero puede trabajar como generador de aire frío o caliente, simplemente con una inversión del ciclo de refrigeración.

ventajas de seleccionar EL AIRE ACONDICIONADO FRIO CALOR:

• Su instalación es rápida, aunque debe ser realizada por un técnico de aire acondicionado acreditado.
• Pueden ser equipos muy eficientes, no contaminantes, ya que no genera humos ni residuos.
• Necesitan el mismo mantenimiento de un aire acondicionado convencional.
• Es necesario colocar una unidad exterior.
• Es útil para proporcionar aire acondicionado frio o caliente, en zonas especificas.

desVENTAJAS DE SELECCIONAR EL AIRE ACONDICIONADO FRIO CALOR:

• El aire acondicionado en modo calor, es más apropiados para zonas costeras con climas templados e inviernos suaves, donde las necesidades de calefacción es más moderada.
• La eficiencia de estos equipos disminuye cuando la temperatura exterior es inferior a -5ºC , ya que trasladan el calor del exterior al interior de los hogares.
• Es necesario incrementar la potencia eléctrica contratada porque su uso conlleva consumo eléctrico.

Aire acondicionado Tecnología Inverter:

Los aires acondicionados que trabajan con tecnología inverter, son equipos cuyo funcionamiento depende del calor, que se necesite sacar del lugar donde se encuentren instalados.

Por ejemplo, en días muy calientes presentaran mayor capacidad de enfriamiento trabajando tal vez al 100%y días más fríos menor capacidad porque no se necesitan trabajando a una menor capacidad.

¿Cómo escoger el Aire Acondicionado Más adecuado?

Tomaremos en cuenta:

• Capacidad del equipo
• Tecnología del aire acondicionado.
• Tipo de aire acondicionado.
• Costo de inversión y funcionamiento del equipo.

Selección de la capacidad del equipo:

La manera de seleccionar la capacidad del aire acondicionado, depende del tamaño del local que se va acondicionar. Existen básicamente tres métodos de calculo de capacidad, que te explicamos en el siguiente vídeo:

Después de conocer la capacidad del equipo en Btu/hora debemos buscar cuales equipos en el comercio, se ajustan a ese valor de carga térmica.

Sí el local es grande se pueden comprar varios aires acondicionados, con la ventgaja de mayor uniformidad en la climatización pero mayor inversion de dinero para la instalación y posterior mantenimiento.

¿Cómo elegir un aire Acondicionado portátil?

• La capacidad de un equipo portátil se puede calcular al igual que la de un split.
• El aire acondicionado portátil se justifica, cuando no es posible la instalación de un equipo fijo, o cuando se desea aumentar la potencia de enfriamiento solo en algunas épocas del año.
• También se tienen equipos portátiles para cubrir algún requerimiento especial de aire acondicionado, que no es posible satisfacer con los sistemas existentes.
• Los equipos portátiles necesitan de un espacio para colocar el ducto de salida del aire caliente, que desprende el condensador.
• Debe haber posibilidad de salida para el agua condensada, aunque muchos equipos tienen un tanque de agua para esta función.

¿Cómo elegir el mejor Minisplit?

En este aspecto, las dudas principales están relacionadas con el tipo de tecnología del equipo, rendimiento o ahorro energético y por supuesto costo vs beneficios. Para dudas del tamaño de la unidad visite:

Podemos adelantar que el parámetro de medida actual para el rendimiento del equipo S E E R  Seasonal Energy Efficiency Ratio  es el valor que debemos usar para la selección del equipo, siendo los equipos inverter los más aventajados cuando hablamos de eficiencia. /o:p>

¿Cuánto tiempo estará encendido el equipo?

La Respuesta nos dará orientación de la decisión que debemos tomar.  Te adelantamos que un equipo por lo menos tipo A++ suena bien para comprar ahora teniendo en cuenta que los equipos tipo Inverter mayormente tienen este parámetro por encima de 13 entonces se tiene un equipo con un rendimiento del doble al primero A++.

¿Qué quiere decir que el rendimiento sea Mejor?

No quiere decir que enfrié MAS, por ejemplo en el caso que estamos hablando el equipo con el  S E E R  mayor (era el doble)  va a consumir la mitad de electricidad

Sin embargo la inversión inicial del equipo con S E E R mayor puede ser muy alta y no ser justificable.   Por ejemplo si vamos a instalar el aire acondicionado  en un lugar donde estamos poco tiempo y talvez no acumulemos a la semana más de 4 horas pues la recuperación de la inversión de un equipo costoso sería muy demorada, ahora  si el equipo estará encendido más de 40 horas a la semana ya debemos saber que es cuestión de  algunos meses para recuperar el dinero invertido y aun así ahorrar.

¿Cómo elegir el Mejor aire acondicionado con menor Costo Mensual de Funcionamiento?

Con Nuestro Simulador de Refrigeración y Aire Acondicionado nivel básico, aprenda el comportamiento de algunas variables termodinámicas de importancia en estos equipos.

En conforempresarial tenemos el curso de refrigeracion en cualquier nivel, para principiantes y profesionales del sector.

¿Qué es un Simulador de Aire Acondicionado y Refrigeración?

El Simulador de Aire Acondicionado es un programa en línea que permite realizar un estudio del circuito de refrigeración del sistema, cambiando algunas condiciones de trabajo del equipo y verificando la reacción en variables termodinámicas como:

• Presión del evaporador.
• Presión del Condensador.
• Temperatura del Condensador.
• Temperatura salida del compresor.
• Valor de Carga térmica.
• Valor de Potencia del compresor.

Recordemos que cuando tenemos un ciclo cerrado como un sistema de aire acondicionado, podemos observar como cualquier afectación de una parte inmediatamente se ve reflejada en otro punto del circuito.

Simulador de Refrigeración y Aire Acondicionado Conceptos Básicos:

El ciclo de un sistema de aire acondicionado consta de 4 componentes fundamentales:

• Evaporador

• Compresor

• Condensador

• Válvula de Expansión o Capilar.

El funcionamiento del aire acondicionado se basa en el hecho de mantener una región a baja presión (color azul de la figura) para lograr una baja temperatura, de esa manera se atrae el calor del local que deseamos enfriar.

El calor de las personas y del local entra por el evaporador con ayuda del ventilador (color azul de la figura punto frío) y sale por el condensador, serpentin de color rojo.

Evaporador:

El refrigerante que se encuentra en el ciclo al recibir calor hierve pasando del estado liquido al de vapor este paso es fundamental ya que permite que el calor no haga perder el enfriamiento del evaporador, recordemos que una sustancia cuando hierve mantiene su temperatura constante mientras pueda fluir el vapor que se va generando.

Compresor:

El Aumento de presión ocurre en el compresor por una disminución del volumen, en la figura observamos el funcionamiento de un compresor tipo scroll.

El compresor succiona este nuevo vapor y lo envía al condensador allí se libera el calor ganado y por tener la alta presión que el compresor suministro logra condensar es decir volver a ser liquido.

Condensador:

Expansión:

Ahora solo falta bajar la presión para volver a reiniciar el ciclo y volver a estar frio para eso se usa la válvula de expansión o capilar. Para lograrlo se hace pasar el refrigerante liquido por un orifico de diamétro muy pequeño, de esa manera logramos expandir el refrigerante, de esa manera sale a alta velocidad pero baja presión.

Es importante indicar que el paso de refrigerante a través del tubo capilar produce lo que llamamos vapor flash. Esto quiere decir que cuando el refrigerante líquido inicia su paso a través del dispositivo de expansión una pequeña proporción pasara a estado de vapor saturado, aunque para fines didácticos se obvie este fenómeno.

En un circuito real entre menos vapor flash se tenga en la salida del capilar mas eficiente será nuestra instalación. Por ello los sistemas se diseñan para disminuir este fenómeno y aportar en su mayoría refrigerante en estado líquido al evaporador.

El refrigerante líquido es ideal a la entrada del evaporador porque con su baja temperatura atrae la energía o calor del salón , y puede usar esta energía para hervir y evaporar, la importancia de este último fenómeno radica en mantener el refrigerante la temperatura es constante durante este proceso.

¿Descargar el Simulador de Refrigeración y Aire Acondicionado?

No es necesario descargar simulador de refrigeración y aire acondicionado puede ver los valores en línea.

El simulador nos muestra los valores de algunas propiedades termodinámicas que tendrían un equipo de aire acondicionado con una capacidad de enfriamiento de 18000 W (5.1 Toneladas refrigeración).

Es importante mencionar que los datos aquí mostrados se obtienen partiendo que el sistema se encuentra instalado en un local con las siguientes características.

• Altura del Techo 2,6 metros

• Largo del Local 9 m

• Ancho del Local 9 m

El Local no tiene partes directamente al sol.

• Punto 1  Succión del compresor.

• Punto 2 Descarga del compresor.

• Punto 3 Entrada al condensador.

• Punto 4 Salida del condensador.

• Punto 5 Entrada al elemento de expansión.

• Punto 6 Salida del elemento de expansión.

• Punto 7 Salida del evaporador.

¿Que puede Aprender con el simulador?

Para entender el comportamiento del sistema de aire acondicionado, le recomendamos realizar las siguientes actividades:

• Se realiza un aumento de la temperatura ambiente

¿Que ocurre con la presión del condensador?

• Se realiza un cambio de la carga térmica ejemplo menos personas en el salón ¿Que ocurre con la presión del evaporador?

• La velocidad de la turbina disminuye o aumenta el intercambio de calor entre el refrigerante a baja temperatura y el calor del salón.

¿Que ocurre al aumentar la velocidad de la turbina?

• Otro aspecto que también favorece o desfavorece el intercambio de calor es el estado de limpieza del intercambiador es decir evaporador y condensador.

¿Que ocurre con la presión del condensador cuando este esta sucio?

¿Que ocurre con la presión de baja cuando el evaporador esta sucio?

Certifique sus conocimientos con la Constancia  de Aprobación de Habilidades de Conforempresarial respaldado por un proceso de evaluación detallado   que comprueban sus destrezas

La Constancia de Aprobación de habilidades es la forma como empleadores podrán reconocer sus experiencias   y usted obtendrá ventaja en cualquier proceso de selección de personal.

Si usted se desempeña en el campo de la ingeniería mecánica de forma independiente, una constancia de Conforempresarial le permite comprobar o mostrar ante su cliente el dominio de esa área técnica a la cual se dedica, antes de realizar su primer trabajo.

¿Tiene Algun conocimiento y desea Validarlo?

Si posee alguna habilidad relacionada con las áreas de formación que Conforempresarial Latinoamérica imparte, califique sus años de experiencia, con nuestras evaluaciones y comience a evidenciar lo que ha aprendido, escribanos para mayor información.

¿Como es la evaluación Técnica que realiza Conforempresarial?

Vamos a resumir el paquete de comprobación que desarrolla Conforempresarial para comprobar que el interesado domina un área determinada de la ingeniería mecánica:

1. El Interesado debe resolver un cuestionario de preguntas todas de campo, y enviarlas en el tiempo estimado de días por el primer especialista.
2. Si el interesado aprueba el primer cuestionario de preguntas, debe asistir a una entrevista on line con el segundo especialista, para verificar los conocimientos en directo, esto se realiza a través de medios como sky, chat.
3. Finalmente el Interesado presenta una prueba o examen asignada en un horario especifico para realizar la última validación, calificada por el tercer especialista.

La Calificación final que tendrá la constancia de habilidades es un promedio entre las tres evaluaciones.

¿Que ocurre al NO aprobar las evaluaciones?

El dinero invertido en la validación no se pierde, porque el interesado recibe la misma cantidad como abono para el pago del curso que debe tomar para complementar los conocimientos que necesitan.

¿Cuanto cuesta todo el proceso de validación de conocimientos?

Se realiza un solo pago por la cantidad de 50 dólares, esto incluye todo el proceso de validación, emisión de constamcia.

Si el participante desea constancia en físico debe pagar el envío de la misma, puede cancelarlo directamente en la empresa de transporte.

Con nuestros Cursos en Venezuela presenciales ofrecemos al personal técnico tanto de empresas como particular, la posibilidad de acceder a formación técnica de primer nivel con temarios que incluyen las tecnologías que han llegado a toda Latinoamérica.

Curso de Refrigeración y Aire
Acondicionado en Caracas y Valencia (Presenciales):

Programación de Cursos intensivos para la ciudad de Valencia del estado de Carabobo, impartidos en jornadas intensivas de 16 y 24 horas distribuidos en dos y tres días seguidos, exclusivo para grupos de 10 personas.

Si desea formar parte del grupo asistente, debe solicitar información de reserva de cupo a través de los mecanismos de contacto de nuestra web.

Los cursos que imparte conforempresarial incluye:

• Parte Mecánica
• Parte Eléctrica
• Parte Electrónica.
• Mantenimiento e Instalación

Un Curso Teórico – Práctico Presencial de REFRIGERACIÓN en Venezuela:

Estamos organizando los primeros eventos de formación presenciales para caracas y Valencia, DESPUÉS DE LA PANDEMIA.

• Curso de Refrigeración y aire acondicionado doméstico.
• Curso de Cuartos fríos.
• Curso de Chiller.
• Curso de aire Acondicionado automotriz.

¿Es posible tomar Cursos On line desde Venezuela?

Claro que SI, porque nuestra plataforma graba las clases para no necesitar velocidades tan altas para visualizarlas en vivo. Además, las preguntas o consultas se realizan vía correo electrónico con respuesta en poco tiempo.

Hay Módulos que se desarrollan con Simuladores en línea, donde el participante conoce más de cerca los equipos y se relaciona con estos, tampoco se requiere velocidades de internet altas para poder usarlos.

¿Se puede Aprender todo lo Necesario en un Curso on line?

Depende del tipo de capacitación. Por ejemplo, si sólo el curso se realiza viendo videos, van a quedar muchos puntos sin verificar, como la experiencia del participante manejando ciertas situaciones, reparando o detectando fallas, interpretando señales, etc.

Para cubrir todos los aspectos Conforempresarial a diseñado una Metodología especial que incluye muchas herramientas para el aprendizaje efectivo.

¿Cómo son los Cursos Online de Conforempresarial?

NO son cursos con solo videos, incluye asignaciones, consultoría, material de apoyo, evaluación continua y simuladores en línea. Todo se desarrolla con nuestra Metodología:

“APRENDER – HACIENDO – EXPERIENCIA”

Por ejemplo, si el participante conoce mediante un simulador las señales de una planta generadora de agua helada que se muestran en el panel de control y puede interactuar con las partes, de seguro al momento de enfrentarse con una central real, ya tiene la experiencia para comprender que debe verificar y que valores son los correctos o incorrectos.

Nos especializaciones en cursos en el área del frio y de ingeniería mecánica.

Para información de cualquier curso puede contactarnos, estamos para atenderle.

Para Colombia los interesados pueden iniciar de inmediato su capacitación a través de nuestra plataforma on line, con asignación de profesor desde el primer día de clase para todas sus dudas, con acceso a la plataforma de estudio las 24 horas del día, material de apoyo, evaluación continua.

Todos nuestros cursos son desarrollados a través de nuestra metodología:

“APRENDER – HACIENDO – EXPERIENCIA“

Esta Metodología se basa en usar Herramientas on line de simulación, con el objetivo de relacionar el participante con máquinas e instalaciones reales.

El uso de simuladores permite mostrar al participante paneles de control de máquinas, señales de sensores, valores de parámetros de funcionamiento, síntomas de fallas, y todas aquellas situaciones cercanas a las reales.

De esta manera el estudiante ya conoce por experiencia, las estrategias o procedimientos a seguir, cuando algún inconveniente se presente en el campo de trabajo real.

¿Cuanto tiempo dura un Curso on line de conforempresarial?

Todos nuestros cursos son completos. El tiempo de duración depende de gran manera del tiempo disponible del participante. En promedio se desarrollan en tiempos superiores a los cuatro meses.

¿Hay Cursos Presenciales en Colombia?

Programación de Cursos intensivos para la ciudad de Santafé de Bogotá, impartidos en jornadas intensivas de 16 horas distribuidos en dos días seguidos, para grupos exclusivos de 10 personas.

Si desea formar parte del grupo asistente debe solicitar información de reserva de cupo a través de los mecanismos de contacto de nuestra web.

Nuestro programa en línea de Cálculo de Cuartos Fríos, permite conocer el valor de carga térmica promedio de un local refrigerado, a partir de las condiciones físicas y de funcionamiento del mismo.

Cuarto Frío Medidas:

El Cálculo de Cuarto Frío es el proceso destinado a calcular el espacio necesario para almacenar una determinada cantidad de carga térmica, y así lograr dimensionar el área del cuarto frío.

Además se enfoca en conocer el valor de potencia de la unidad refrigeradora, que debe ser instalada para extraer el calor y lograr las temperaturas requeridas.

¿Por qué realizar el Cálculo de dimensiones de un cuarto frió?

• Un correcto cálculo del Volumen y Potencia del cuarto, destinado a almacenamiento de carga térmica, permiten alcanzar las condiciones de temperatura y humedad que garantizan la vida útil del producto.
• El Cálculo del Cuarto Frío, debe tomar en cuenta el tiempo recomendado para lograr el enfriamiento, por ser una variable fundamental para preservar las propiedades originales de la carga.
• El Cálculo de espacio refrigerado toma en cuenta la densidad de empaquetamiento, humedad y otros.
• Un Cálculo serio de unidades para cuartos fríos, no debe nunca desarrollarse sólo tomando en cuenta el volumen que tendrá el local refrigerado.

Características del PROGRAMA de cálculo de cuartos fríos:

Las características principales de esta herramienta son:

1. Permite en minutos conocer con mucha exactitud el valor de la potencia frigorífica necesaria para la unidad a instalar.
2. Toma en cuenta las variables que verdaderamente influyen en el cálculo.
3. Permite tomar en cuenta la variable tiempo en el cálculo.
4. Toma en cuenta la densidad de empaquetamiento y nos da un valor recomendado de carga para un determinado volumen.
5. Nos indica la temperatura recomendada en el evaporador.
6. El programa permite que el usuario identifique claramente el proceso de enfriamiento que necesita dentro del cuarto frío.

¿Cómo calcular el compresor para un cuarto frío?

Existen dos unidades de potencia que pueden calcularse:

1. Cálculo de Potencia Frigorífica del cuarto frío.
2. Cálculo del compresor para un cuarto frío.

Cálculo de Potencia Frigorífica del cuarto frío.

Este cálculo como se menciono en la primera parte, se enfoca en conocer la características de toda la unidad que se necesita instalar, para extraer el calor dentro de la cámara frigorífica.

Cuando hablamos de unidad hacemos referencia al compresor, condensador, válvula de expansión y evaporador como un conjunto, que forman sólo sistema.

Cálculo del compresor para un cuarto frío.

En este caso hacemos referencia a la potencia eléctrica usualmente en HP o Watt que debe tener el motor del compresor, para poder accionar todo el sistema.

Es común confundir la potencia del sistema usualmente en toneladas refrigeración, Btu/h, Frigorias, Watts, con la del compresor, aunque son valores totalmente diferentes.

Así por ejemplo con un sistema para cuarto frío de 5 toneladas con un COP (rendimiento del equipo) con un valor 3 se tiene:

Potencia del Compresor = Potencia Cuarto/ COP

Potencia del Compresor = 3 ton / 3 = 1

Como estamos hablando del compresor lo más recomendable es hablar de potencia eléctrica.

1 tonelada refrigeración —- 3500 W

Podemos entonces afirmar que un sistema de 3 toneladas refrigeración con un COP de 3, debe llevar instalado un compresor de 3500 w casi 4 1/2 Hp.

Programa para cálculo de cuartos fríos ¿Qué debe conocer antes de usarlo ?

• Para facilitar el trabajo del programa para cálculo de cuartos fríos vamos a Resumir los procesos ocurridos en los cuartos de refrigeración y congelación.
• Lea los conceptos esenciales del manual de cálculo y diseño de cuarto fríos antes de usar el programa.

Refrigeración sin Congelamiento:

En este proceso se baja la temperatura del producto, pero no se alcanza a producir congelamiento del mismo. Ejemplo Temperatura inicial del producto 35 °C Temperatura final 4 °C

Refrigeración hasta congelar:

• Se baja la temperatura del producto hasta lograr su congelamiento, es decir el producto se congela pero NO se baja la temperatura del punto de congelamiento.  Ejemplo Temperatura inicial del producto 35 °C Temperatura final 0 °C (punto de congelación)
• La mayoría de los productos para alimentación poseen una temperatura de congelación entre -3,3 a 0,56 ºC, con un promedio de -2,2 ºC. Esta último valor  se puede usar para el cálculo, cuando se desconozca el dato exacto del producto a tratar.

Solo Congelamiento del producto.

En este caso el producto llega al cuarto frio a punto de congelar y en este se realiza el congelamiento que consiste en eliminar su calor latente este proceso de solo congelación se lleva a temperatura constante. Ejemplo Temperatura inicial del producto 0 °C Temperatura final 0 C hasta que el producto este en estado sólido congelado.

Refrigeración Mas congelación Mas Ultra congelación:

• Es el proceso más completo, el producto llega al cuarto para ser primero refrigerado y bajar su temperatura a su punto de congelamiento.
• La Congelación se lleva  a temperatura constante hasta que el producto es  congelado totalmente y vuelve a bajar la temperatura iniciando la “ultra congelación”  así garantizar su conservación a temperaturas óptimas.  Ejemplo Temperatura inicial del producto 30 °C Temperatura final -10 °C

Proceso de Ultra congelación:

En este proceso el producto llega al cuarto frio ya congelado y se requiere bajar aún más su temperatura es decir solo se realiza en el cuarto frio el proceso de ultra congelación. Ejemplo Temperatura inicial del producto -2 °C Temperatura final -10 °C

Calor por Conducción

Siempre Ocurre a través de las paredes del cuarto frio. Aunque estas áreas de delimitación se encuentran aisladas es imposible eliminar totalmente la influencia del ambiente sobre el producto dentro del almacén frio.  El ambiente se encuentra a más alta temperatura y el calor va hacer lo posible por entrar al cuarto.

Cálculo de equipos de refrigeración con Calculadora Frigorífica:

• Para seleccionar el equipo de refrigeración necesario, es preciso estimar o calcular la carga térmica del espacio a refrigerar para ello la Calculadora frigorífica toma los factores de mayor influencia en el cálculo.
• Sin embargo, tan importante como la selección de esta unidad lo es el proceso de instalación, construcción y mantenimiento del cuarto, parámetros que serán estudiados detalladamente en el Curso de Refrigeración Comercial

¿Como hacer un cuarto frío con un aire acondicionado?

Como hacer un cuarto frío con un aire acondicionado es la pregunta que habitualmente MAS hacen nuestros visitantes. Por ello vamos a responder al respecto:

• Si el aire acondicionado trabaja con compresor scroll, este último se va calentar en exceso.
• Un compresor de aire acondicionado trabaja con una viscosidad de aceite determinada, al bajar la temperatura se tiene otra viscosidad, esto afecta al compresor gravemente.
• Si cambia el refrigerante original del aire acondicionado, también puede tener problemas con el tipo de aceite.
• En un aire acondicionado el capilar se encuentra en la unidad condensadora, por ello toda la tubería que va al evaporador congelaría, porque esta por debajo de cero.
• El capilar de un aire acondicionado deja pasar un flujo de refrigerante para conservar una presión alta, en un cuarto frío necesitamos presión más baja.
• Como un cuarto frío trabaja con temperaturas por debajo de cero grados, el evaporador congela.
• La tarjeta de control de un aire acondicionado trabaja con un sistema que no permite temperaturas bajas de cero grados centígrados.
• Si se logra alcanzar la presión baja en el sistema, la capacidad de esta “unidad de cuarto frío” es más baja en Btu/h que la original del aire acondicionado.
• Si intenta alcanzar la presión baja con el nuevo sistema, es posible que aunque el manómetro marque la presión que esta buscando, con este mismo valor no se logre el enfriamiento deseado, porque el tamaño del evaporador no es el apropiado, y además el flujo de refrigerante que pasa por el evaporador es aún bajo.
• Lo más cerca, que puede estar de usar un aire acondicionado para un cuarto frío, se presenta en temperaturas de refrigeración por encima de los ceros grados. Sin embargo el tamaño del cuarto NO puede ser el mismo que para la aplicación de climatización. En este caso el sistema de control del aire también presenta inconvenientes, porqué esta diseñado para controlar temperaturas mínimas de 17°C.
• Sí el aire acondicionado trabaja con refrigerante R-32, al bajar la presión del sistema para adaptarlo a cuarto frío, la temperatura de descarga aumentaría exageradamente, contribuyendo a la degradación continua del aceite del compresor.

Quieres Saber como trabaja un Cuarto Frío, mas información de sus componentes, factores a tomar en cuenta en la selección de unidades y MAS información debe visitar:

Partes de un Cuarto Frío

¿Quiere conocer algunas características de la refrigeración comercial?

En el siguiente vídeo mostramos en cuatro minutos las principales características de este sector:

Recuerde es indispensable que el Técnico en Refrigeración Comercial, conozca todos los procedimientos técnicos del área, así como las nuevas tecnologías de control y tendencias de nuevos refrigerantes.
