Curso Ductos de Aire Acondicionado

CURSO DUCTERIA AIRE ACONDICIONADO

En el Curso de ductos de Aire Acondicionado se estudian todos los elementos de una instalación a través de los cuales se distribuye el aire por todo el sistema, permitiendo de esta forma acondicionar ambientes a temperaturas requeridas de la manera más óptima posible.

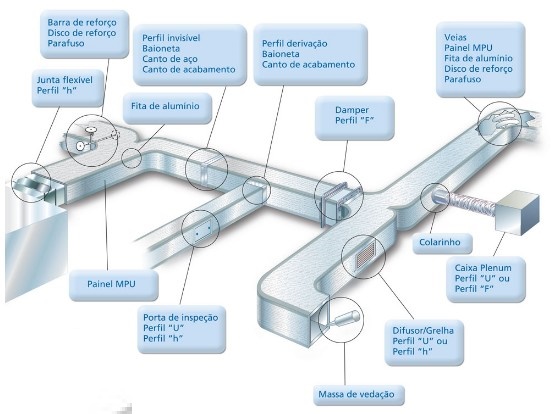

Ductos de Aire Acondicionado:

El Diseño de un sistema de distribución de aire para climatización de ambientes, debe tomar en cuenta no solo el valor de carga térmica de cada local, sino también los valores de presión que debe suministrar la turbina de la unidad, para hacer llegar los caudales necesarios a cada rejilla.

En nuestro Curso de ductos de Aire Acondicionado, se estudian todos los detalles que deben tomarse en cuenta para el desarrollo de un diseño, todo con un enfoque muy real, con métodos muy sencillos para lograr aplicaciones con resultados muy confiables.

Ductos para Aire Acondicionado Aprenda los aspectos técnicos con un enfoque de Ingeniería:

Este programa de formación puede ser reconocido en su país con el nombre de:

CURSO DE DUCTERÍA o también:

  • Diseño y Calculo de Sistemas de Ducterias
  • Sistema de Ductos para Aire Acondicionado
  • instalaciones de Conductos para acondicionamiento de ambiente.
  • Distribución de aire sector comercial.
  • Climatización a través de redes de Caños.

¿Qué es una Ducteria o Conducto para Aire Acondicionado?

La Ducteria o  Conductos para Aire son las partes de una instalación de Aire Acondicionado, generalmente de Media y Alta capacidad, encargadas de distribuir o recircular el Aire Climatizado a los espacios requeridos.

¿Que es el Diseño de Ductos de Aire acondicionado?

El Diseño de Ductos de Aire Acondicionado, es la serie de pasos a seguir con el objetivo de desarrollar un sistema de distribución que cumpla con todas las necesidades de la instalación, teniendo en cuenta aspectos básicos como al espacio disponible, aspectos técnicos como la velocidad del fluido dentro del caño, nivel sonoro, pérdidas de carga, aislamiento, otras.

Instalacion de ductos de Aire Acondicionado ¿Por qué se usan?

Las ventajas del uso de estos sistemas las podemos entender de la siguiente manera:

Características de sistema de ducteria aire acondicionado:

  1. Se usan Para Centralizar la Generación de aire frío.
  2. Se instalan para disminuir las probabilidades de falla.
  3. Un sistema bien diseñado aporta la cantidad de aire frío que necesita el área.
  4. Ahorran energía.
  5. Una central de aire acondicionado bien seleccionada se ajusta a los requerimientos de carga parcial de la instalación.
  6. Para disminuir los costos y frecuencia de mantenimiento de la instalación.
  7. Permite renovar el aire dentro del local con aire externo.
  8. Permite filtrar el aire de suministro eficientemente.
  9. Evitan instalaciones eléctricas de alto poder en todos los locales.
  10. Si el sistema de aire Acondicionado es condensado por agua se disminuye más aun el consumo de toda la instalación.

Aire Acondicionado por Ductos hvac

Clasificación de los Conductos de Aire hvac por el tipo de material.

  1. En Planchas de chapa de Acero Galvanizado.
  2. En Planchas de chapa de Acero inoxidable.
  3. En Planchas de Cobre.
  4. En Planchas de Aluminio.
  5. En Lana de Vidrio.
  6. En PVC.

Clasificación de los Conductos de Aire Acondicionado por su función:

El sistema de distribución de aire tendrá una designación según la función. del conducto.

  1. Los conductos de suministro: Llevan el aire desde la unidad A/C al área que se necesita acondicionar.
  2. Los conductos de aire de retorno: Devuelve el aire a la unidad A/C para reacondicionarlo.
  3. Los conductos de aire fresco: Suministran aire exterior a la unidad A/C.
  4. Los conductos de aire de escape (alivio): Transportan y descargan aire al exterior. El aire de escape se extrae de inodoros, cocinas, laboratorios y otras áreas. que requiere renovación.
  5. Los conductos de aire mixto: Mezclan el aire del exterior y el aire de retorno. Suministra este aire mezclado a la unidad A/C.

Clasificación de los Conductos de Aire Acondicionado, por ubicación en la distribución:.

  1. Conducto Directo: es la parte unida directamente a la máquina. Transporta todo el suministro y el retorno.
  2. Conducto Troncal: Un conducto que se divide en más de un conducto se llama “tronco”.
  3. Conducto Troncal Principal: Es el Conducto troncal más largo de todos.
  4. Conducto Ramal: Son los conductos que inician desde el tronco, y terminan en una salida de aire.
  5. Uniones y accesorios: Se encarga de unir los ductos o dar la forma apropiada, por ejemplo de tronco principal a ramales.

Clasificación de los Conductos de Aire Acondicionado por su Velocidad.

Los conductos se clasifican en tres categorías básicas:

  1. Sistemas de baja velocidad: Se caracterizan por áreas transversales del ducto más grandes, con ello velocidades del aire de hasta 2000 pies por minuto. El sistema Se utiliza en la mayoría de las instalaciones de aire acondicionado, porque es más silencioso, tiene menores pérdidas por fricción, menor potencia del ventilador y menor fuga de aire.
  2. Sistemas de velocidad media: Se caracterizan por las velocidades del aire, en el rango de 2000 a 2500 pies por minuto.
  3. Sistemas de alta velocidad: Se caracterizan por áreas transversales del ducto más pequeñas, con ello velocidades del aire mayores de 2.500 pies por minuto. Las altas velocidades de diseño resultan en costos iniciales más bajos, pero requieren un aumento del esfuerzo del ventilador, para llevar el aire a todos los puntos.

Clasificación de los Conductos de Aire Acondicionado por su Presión:

Los sistemas de conductos también se dividen en tres clasificaciones de presión:

  1. Baja presión: Son sistemas con presiones de menos de 3 pulgadas de columna de agua. En general, las velocidades de los conductos son inferiores a 1500 pies por minuto.
  2. Presión media: Son sistemas con presiones estáticas entre 3 a 6 pulgadas de columna de agua. En general, las velocidades de los conductos son menores o igual a 2500 pies por minuto.
  3. Alta presión: Son sistemas con presiones entre 6 a 10 pulgadas de columna de agua. Por lo general, la presión estática se limita hasta un máximo de 7 pulgadas de columna de agua, y las velocidades de los conductos están limitadas a 4000 pies por minuto. Los sistemas que requieren presiones superiores a 7 pulgadas de columna de agua, son normalmente injustificados y podría resultar en costos operativos muy altos.

Tipos de Ductos de Aire Acondicionado por su Sección Transversal:

Conducto de área transversal circular:

  1. Es la forma del conducto más eficiente porque ofrece la menor resistencia al paso del aire.
  2. Tiene la mayor área transversal con la menor superficie de contacto.
  3. Usa menos material en comparación con el cuadrado o conductos rectangulares para el mismo volumen de aire manejado.
  4. También el aislamiento, los soportes y la mano de obra son más bajos para fabricación de conductos de área circular, comparado con rectangular de capacidad similar
  5. La forma redonda produce caídas de presión más bajas, lo que requiere menos potencia del ventilador, para mover el aire en consecuencia equipos más pequeños.
  6. Pueden ayudar a promover ambientes interiores más saludables. Las Áreas sin esquinas reducen la posibilidad de suciedad y mugre acumulando, dentro del conducto que puedan converse en un caldo de cultivo para crecimiento bacterial.
  7. El rendimiento acústico de los conductos redondos es superior, porque las superficies curvas permiten menos ruido de arranque. El sonido de baja frecuencia está bien contenido en conductos redondos.
  8. Necesitan más claridad o altura para la instalación. Esto es un inconveniente en techos de alturas más reducidas.
  9. Estos conductos generalmente tienen menos fugas, y se pueden sellar más fácilmente, en comparación con conductos rectangulares.

CONDUCTOS DE AREA TRANSVERSAL RECTANGULAR:

  1. Los conductos cuadrados o rectangulares son comunes en la construcción de edificios.
  2. Se ajustan por encima de los techos y en paredes con más facilidad porque requieren menos altura.
  3. Se deben utilizar conductos rectangulares debido a limitaciones de espacio,
  4. Deben mantener en lo posible baja la relación ancha/alto.
  5. La División entre el ancho y alto es llamada usualmente relación de aspecto.
  6. Una sección de conducto rectangular, con una relación de aspecto cercana a 1, produce la forma de conducto rectangular más eficiente, en términos de transporte de aire es decir perdidas de presión.
  7. Un conducto con una relación de aspecto superior a 4, es mucho menos eficiente en el uso de material.
  8. Un conducto con una relación de aspecto superior a 4 es mucho menos eficiente porque produce grandes pérdidas de presión.
  9. Crean una mayor caída de presión en comparación con los circulares.
  10. Usan más material para el mismo flujo de aire, que los conductos redondos.
  11. Sus juntas son más difíciles de sellar.
  12. Aquellos con una alta relación de aspecto, pueden transmitir ruido excesivo si no son adecuadamente soportados.

conducto de área transversal ovalada:

  1. Los conductos ovalados, tienen requisitos de altura más pequeños que los conductos redondos.
  2. Tienen la mayor parte de Las ventajas de los conductos redondos.
  3. Los accesorios para conductos ovalados, son difíciles de fabricar o modificar en el campo.
  4. Dificultad para manejar tamaños más grandes.
  5. Tendencia de estos conductos a volverse más redondos bajo presión.
  6. En relaciones de aspecto grandes, dificultades para ensamblar.

Ducteria para Aire Acondicionado Distribuciones Básicas:

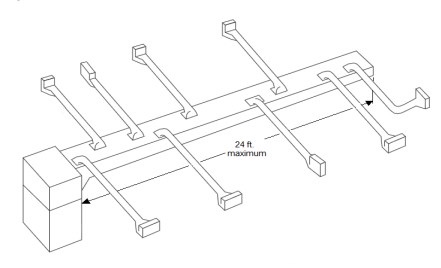

ductos para aire acondicionado con tronco de área transversal constante:

Se caracteriza por un tronco principal de suministro de igual tamaño, conectado directamente al controlador de aire.

La disposición proporciona flujos de aire, que pueden ser equilibrados. Se diseñan fácilmente para ubicarse dentro del espacio acondicionado de la instalación.

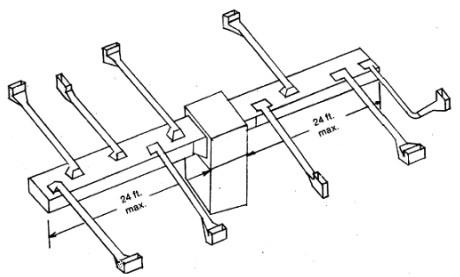

DUCTOS PARA AIRE ACONDICIONADO CON TRONCO DE ÁREA TRANSVERSAL CONSTANTE DOBLE:

La principal limitación del sistema de ductos para aire acondicionado con tronco de área constantes es la longitud máxima, que no debe pasar de 24 pies de largo.

Cuando la aplicación excede los 24 pies de longitud, se presenta demasiado flujo de aire cerca de los extremos y flujo de aire insuficiente en las ramas más cercanas a la unidad AC.

Sin embargo, el sistema de tronco de área constante se puede modificar para proporcionar un tramo doble, hasta a 48 pies de largo, cuando el equipo está ubicado en el centro.

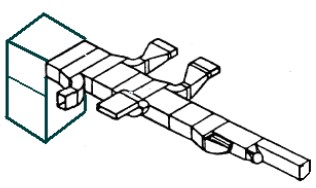

DUCTOS PARA AIRE ACONDICIONADO CON TRONCO DE ÁREA TRANSVERSAL VARIABLE:

Este sistema se puede utilizar cuando la disposición física del espacio exige distancias mayores que las restricciones de longitud impuestas en las anteriores distribuciones estudiadas es decir 24 pies.

Se usa una sola reducción para mejorar las características del flujo de aire en los conductos derivados.

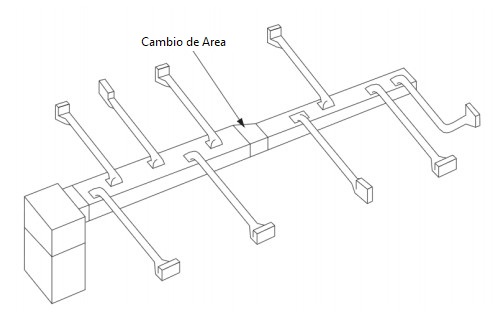

DUCTOS PARA AIRE ACONDICIONADO CON TRONCO DE ÁREA TRANSVERSAL VARIABLE SEGUN LOS RAMALES Y SALIDAS.

El tramo troncal se reduce en tamaño después de cada rama o salida de aire..

Esta distribución mantiene mucho más uniforme la presión y velocidad del aire en el tronco, lo que mejora el flujo de aire en las ramas y los desviadores más cercanos al manipulador de aire.

El diseño eficaz de los sistemas troncales reductores requiere determinación precisa de las cantidades de aire de suministro o extracción para cada dispositivo terminal (difusor, registro y rejilla) en la habitación.

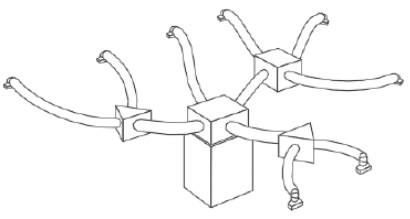

DUCTO FLEXIBLE AIRE ACONDICIONADO:

Este tipo de distribución también llamada en araña, se fabrica usando conductos flexibles, conectados a cajas de remotas todas unidas a un suministro central.

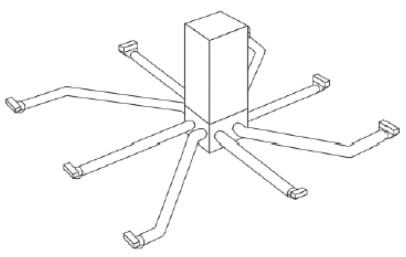

DUCTOS PARA AIRE ACONDICIONADO CON SiSTEMA RADIAL:

En un sistema radial, no hay conductos troncales, ni ramificaciones ni desviaciones; más bien las salidas de suministro individuales están esencialmente conectadas directamente al controlador de aire, generalmente usando una pequeña cámara de suministro.

La simetría no es obligatoria, y los diseños que utilizan excentricidades paralelas pueden diseñarse de modo que los conductos permanezcan en el espacio acondicionado por ejemplo, instalado sobre un falso techo.

DUCTOS PARA AIRE ACONDICIONADO CON TRONCO PRINCIPAL Y SECUNDARIOS DE MÚLTIPLES RAMALES.

Son sistemas donde se tiene un tronco principal o conducto primario con varios ramales, a su vez los ramales son troncos secundarios porque también tienen derivaciones. Es un sistema de especial atención para su diseño, requiere de cálculos y tomar en cuenta todos los detalles.

Fan Coil Ducto y Unidad para el Manejo y Tratamiento de Aire UMA

La UMA está conectada para recibir agua helada desde el chiller, también entra aire del exterior, este aire pasa a través de filtros planos y angulares, impulsado con un ventilador, que lo envía a través de serpentines con aletas por los cuales circula agua.

¿QUE OFRECE UNA UMA?

La Unidad Manejadora de Aire (UMA) también conocida como UTA, permite realizar un tratamiento integral del aire utilizado en el sistema de aire acondicionado. Permite controlar todas variables como:

  1. Ventilación (aporte de aire exterior)
  2. Calidad de aire (filtrado)
  3. Temperatura (calentamiento o enfriamiento)
  4. Humedad (humectando en invierno y des humectando en verano)

¿DÓNDE SE USAN LAS UNIDADES MANEJADORAS DE AIRE UMA?

Suelen emplearse sobre todo en:

  1. Requerimiento de aporte de aire de exterior en zonas climatizadas.
  2. Climatización en locales con elevada densidad de ocupantes
  3. Climatización de espacios no tan grandes, pero con requerimientos de confort o salubridad elevados: laboratorios, quirófanos, etc

¿DÓNDE SE UBICAN LAS UNIDADES DE TRATAMIENTO DE AIRE UTA?

Para ello existen dos conceptos de UMA:

UNIDAD DE TRATAMIENTO DE AIRE COMPACTA:

Están formadas por un sólo módulo en el que se incluyen las distintas etapas de tratamiento de aire. Existen versiones para montaje en exterior y versiones de altura reducida específicas para la instalación en falso techo.

UNIDADE DE TRATAMIENTO DE AIRE MODULARES

En la mayoría de los casos, las UTA modulares son equipos de un tamaño considerable, por lo que suele resultar necesario ubicarlas en la cubierta del edificio o en un local específico que disponga de ventilación directa al exterior, para poder realizar la toma y expulsión de aire.

  • Es un sistema muy eficiente en climatización
  • De aplicación tanto en el ámbito residencial, como comercial e industrial
  • Idóneo para grandes espacios
  • Son equipos que requieren poco espacio y de fácil instalación
  • Puede proporcionar tanto frío como calor

fan coil:

El fan coil es un sistema mas simplificado que la UMA, también es un sistema agua – aire, con la diferencia en la cantidad de funciones que se pueden realizar, muchas veces se limita al intercambio de calor entre el agua helada y el aire del local a climatizar.

Dampers de Zona:

Para el control de temperatura en los diferentes ambientes, actúa controlado con la temperatura del ambiente Dentro de la ductería, en unidades Mono zona

Dampers de by-pass:

Para desviar el aire desde el ducto de suministro hasta el retorno de la UMA , actúa controlado con la presión estática En el ducto de suministro

Dampers de aire fresco:

Para el control del aire fresco, actúa controlado con el sensor de CO2 En la entrada de aire fresco, dentro del ducto o en la ventana de aire fresco

Sensor de presión estática:

Para el control de la presión en el ducto de suministro Dentro del ducto de suministro

Válvula motorizada Proporcional:

Para el control del caudal de agua en las UMAS En la tubería de salida de las UMAS, actúa controlada con la temperatura de retorno del aire

Válvula de bypass

Para el control del caudal de agua en el sistema, actúa controlado con el diferencial de presión de agua en el sistema En la tubería de bypass de agua helada

Válvula motorizada ON-OFF

Para el cierre del caudal de agua a los chillers En la tubería de salida del agua helada a la salida de los chillers

Curso Conductos Aire Acondicionado y detalles de la red de distribución.

Para el diseñador de estos sistemas de distribución es necesario determinar las características que deben poseer dichos ductos para que sean eficientes, para esto se realizan cálculos precisos según métodos establecidos.

El Dimensionamiento debe garantizar el correcto reparto de caudales entre las diferentes derivaciones. Este reparto de caudales es uno de los parámetros de entrada, y debe determinarse previamente, de forma proporcional a las necesidades de carga frigorífica de cada uno de los locales a climatizar.

¿Porque Realizar el Curso de Ductería?

En este curso se explica detalladamente los métodos el cálculo de cargas térmicas para el diseño de los sistemas de distribución de aire acondicionado, todo con enfoque sencillo con buena precisión. También se estudian los equipos de aire acondicionado internamente, sus controles e instalaciones, así como su puesta a punto y mantenimiento.

¿Cuáles son los Objetivos del Curso de Diseño de Sistemas de Ductos?

Detalles de Objetivos:

  • Conocer los Principios que Rigen la Distribución del Aire Acondicionado.
  • Estudio Detallado de Ventiladores
  • Clasificar los Sistemas de Distribución de Aire.
  • Dominar los Procedimientos de Diseño de ductos.
  • Comprender los Requerimientos de los Ambientes.
  • Calcular ductos para el suministro y retorno del aire acondicionado.
  • Seleccionar los terminales para el suministro y retorno del aire (Rejillas y difusores)
  • Estudio de las Unidades de Aire Acondicionado de Mediana y Alta Capacidad.
  • Analizar los Principios de Control Automático aplicados a Unidades de Aire Acondicionado de mediana y alta capacidad.

Resumen del Temario:

Detalles del contenido:

  • Conceptos fundamentales de termodinámica
  • Calculo de cargas térmicas, diferentes casos.
  • Introducción a la mecánica de fluidos.
  • Cálculos y diseños de sistema de distribución de aire por ductos.
  • Difusores y rejas de salida del aire.
  • Ventiladores.
  • Interpretación de curvas de ventiladores.
  • Instalaciones de Ventilación y Renovación de aire.
  • Psicometría del aire húmedo.
  • Variables a considerar  en el acondicionamiento de ambientes.
  • Estudio de sistemas usados en instalaciones de aire acondicionado.
  • Estudio de parte eléctrica en sistemas.
  • Principios de control automático aplicado a sistemas de aire acondicionado comercial.
  • Uso de Normas y recomendaciones para acondicionamiento de ambientes.
  • Mantenimiento predictivo, preventivo y correctivo.

¿Cuál es la Metodología del Curso?

La Modalidad Presencial solo está disponible para algunos países de Latinoamérica, impartida en jornadas intensivas mediante el Procedimiento de enseñanza más eficaz y eficiente “Aprendiendo haciendo” impartido con mas frecuencia en ciudades como Caracas, Valencia, Maracay, Bogota, Cali, Medellín, Bucaramanga, Barranquilla, Quito, otras.

Se trabaja con un grupo pequeño de diez participantes logrando desarrollar en corto tiempo las necesidades y procedimientos teórico- prácticos que el participante requiere en el área de trabajo.

El curso a distancia esta Disponible para todos los países   La Plataforma Virtual es el lugar donde el estudiante encuentra los contenidos que componen el curso o los cursos elegidos y en los que está inscripto.

Se ingresa con Usuario y Clave de Acceso que le será entregada al participante inmediatamente, una vez que se cumplan los procesos de inscripción. Podrá acceder a la plataforma desde cualquier computadora, notebook o dispositivo móvil, y de esta forma disponer de su tiempo y espacio en forma independiente

¿A quien va Dirigido el Curso?

Dirigido a Participantes con conocimientos básicos de refrigeración o aire acondicionado con deseo de ampliar el campo de trabajo.

¿Quiénes dictan los Cursos en CONFOREMPRESARIAL?

Trabajamos con Un equipo de ingenieros especialistas, con amplia trayectoria de campo, consultoría y de formación, presentes en todo el proceso de Aprendizaje.

¿Se entrega Certificado, Diploma o Constancia de Participación al finalizar el Curso Virtual On line o Presencial?

Se Entrega de Certificado Físico, Firmado y Sellado por Ingeniero Evaluador, incluye el contenido programático desarrollado en el curso tomando referencia La Norma ISO 29990:2010 “Servicios de Aprendizaje para la Formación Presencial y On Line”

•Estudio de parte eléctrica en sistemas. •

Principios de control automático aplicado a sistemas de aire acondicionado comercial.

No te puedes ir de esta Página Sin Calcular el Ramal Principal de una Instalación con el Simulador Básico de Diseño de Ductos.

Te Puede Interesar Relacionado con el Curso de Sistema de Ductos de Aire Acondicionado:

Tomar este Programa desde cualquier país a través de Nuestra Plataforma On line:

Cursos En Linea

Necesitas Hacer una Preselección Rápida de un sistema de aire Acondicionado , utiliza nuestra herramienta Gratuita

Calculo de Equipos de Aire Acondicionado

Cursos Relacionados con el Tema Directamente:

38 comentarios en “Curso Ductos de Aire Acondicionado”

  1. Buenos días Señores CONFOR EMPRESARIAL, soy Ángel Espinoza desde Quito Ecuador , estoy interesado en el curso ONLYNE diseño de ductos aire acondicionado. fabor enviar costos y forma de pago.
    Por la atención que se de a la presente anticipo mis mas sinceros agradecimientos.

  2. muy buenas tardes es un gusto saludarle, me llamo jose y estoy muy interesado en el curso de calculo y fabricacion de ducteria, me encuentro en venezuela maracay

    1. GRACIAS JOSE POR ESCRIBIRNOS TIENES CONOCIMIENTOS DE REFRIGERACION Y AIRE ACONDICIONADO? TE DEDICAS AL AREA? AQUÍ TE ENVIAMOS UN TEST DE DIAGNOSTICO Y DESPUES NOS ESCRIBES INDICANDONOS EL RESULTADO CON EL FIN DE SABER QUE MODULOS NECESITAS PRIMERO
      https://www.conforempresarial.com/test-de-refrigeracion-y-aire-acondicionado/
      TE VAMOS A ENVIAR UN EMAIL PARA QUE NOS CONTACTES MUY AGRADECIDO SALUDOS A LA GENTE DE LA CIUDAD JARDIN EN VENEZUELA

  3. Buenas noches, Quisiera saber del costo y en que lugar realizar el Curso de diseño de acueductos para aires acondicionado en Barranquilla, colombia.

  4. Buenas noche soy coiman de caracas e trabajo mucho la ductria y el sistema de aire acondicionado pero como montador o intalador . solo me interesa los carculos de cada makina o equipos . ejemplo que cantidad de ductos y se puede llevar una makina de 5 toneladas . o que tipo de material se puede usar..

    1. Buenos días gracias por su contacto. Nos gustaría saber su ubicación ciudad y país, además cual curso le interesa exactamente creemos que el curso de diseño de sistemas de aire acondicionado comercial por ductos, nos confirma.

      ¿Conoce de refrigeración?

      Estamos para atenderle tenemos todos los programas en el área de refrigeración desde el básico hasta las especializaciones todos preparados por ingenieros especialistas. Ofrecemos una plataforma en línea completa con profesores para sus dudas, acceso a simuladores en línea, evaluaciones para avanzar, material de apoyo. La mayoría de cursos tienen una duración de 4 meses pero depende de su rendimiento.

    1. Buenos días Felipe Gracias por escribir nos puede indicar su ciudad y país. El curso on line tiene inicio inmediato una vez realizada la inscripción, tiene una duración de 4 meses, aunque depende mayormente de su rendimiento. Se envían asignaciones obligatorias que deben ser aprobadas para avanzar, el curso tiene simuladores en línea para entender el funcionamiento de instalaciones, material de apoyo, y lo más importante vamos asignar un profesor desde el primer día para sus dudas. el acceso a nuestra plataforma se puede realizar cualquier día y hora ya que las clases quedan grabadas.

      Escribanos con sus dudas y recuerde comunicarnos su ubicación.

  5. Buenos noches Señores CONFOR EMPRESARIAL, soy Luis Vera desde Manabí Ecuador , estoy interesado en el curso ONLYNE diseño de ductos aire acondicionado. fabor enviar costos y forma de pago.

Deja un comentario

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *
