Simulador de Aire Acondicionado

Con Nuestro Simulador de Refrigeración y Aire Acondicionado nivel básico, aprenda el comportamiento de algunas variables termodinámicas de importancia en estos equipos.

En conforempresarial tenemos el curso de refrigeracion en cualquier nivel, para principiantes y profesionales del sector.

¿Qué es un Simulador de Aire Acondicionado y Refrigeración?

El Simulador de Aire Acondicionado es un programa en línea que permite realizar un estudio del circuito de refrigeración del sistema, cambiando algunas condiciones de trabajo del equipo y verificando la reacción en variables termodinámicas como:

  • Presión del evaporador.
  • Presión del Condensador.
  • Temperatura del Condensador.
  • Temperatura salida del compresor.
  • Valor de Carga térmica.
  • Valor de Potencia del compresor.

Recordemos que cuando tenemos un ciclo cerrado como un sistema de aire acondicionado, podemos observar como cualquier afectación de una parte inmediatamente se ve reflejada en otro punto del circuito.

Simulador de Refrigeración y Aire Acondicionado Conceptos Básicos:

El ciclo de un sistema de aire acondicionado consta de 4 componentes fundamentales:

  • Evaporador
  • Compresor
  • Condensador
  • Válvula de Expansión o Capilar.

El funcionamiento del aire acondicionado se basa en el hecho de mantener una región a baja presión (color azul de la figura) para lograr una baja temperatura, de esa manera se atrae el calor del local que deseamos enfriar.

El calor de las personas y del local entra por el evaporador con ayuda del ventilador (color azul de la figura punto frío) y sale por el condensador, serpentin de color rojo.

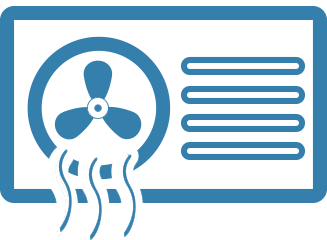

Evaporador:

El refrigerante que se encuentra en el ciclo al recibir calor hierve pasando del estado liquido al de vapor este paso es fundamental ya que permite que el calor no haga perder el enfriamiento del evaporador, recordemos que una sustancia cuando hierve mantiene su temperatura constante mientras pueda fluir el vapor que se va generando.

Compresor:

El Aumento de presión ocurre en el compresor por una disminución del volumen, en la figura observamos el funcionamiento de un compresor tipo scroll.

El compresor succiona este nuevo vapor y lo envía al condensador allí se libera el calor ganado y por tener la alta presión que el compresor suministro logra condensar es decir volver a ser liquido.

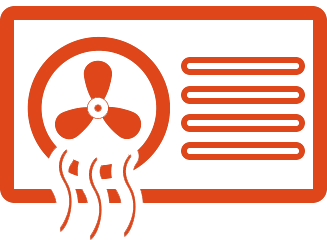

Condensador:

Expansión:

Ahora solo falta bajar la presión para volver a reiniciar el ciclo y volver a estar frio para eso se usa la válvula de expansión o capilar. Para lograrlo se hace pasar el refrigerante liquido por un orifico de diamétro muy pequeño, de esa manera logramos expandir el refrigerante, de esa manera sale a alta velocidad pero baja presión.

Es importante indicar que el paso de refrigerante a través del tubo capilar produce lo que llamamos vapor flash. Esto quiere decir que cuando el refrigerante líquido inicia su paso a través del dispositivo de expansión una pequeña proporción pasara a estado de vapor saturado, aunque para fines didácticos se obvie este fenómeno.

En un circuito real entre menos vapor flash se tenga en la salida del capilar mas eficiente será nuestra instalación. Por ello los sistemas se diseñan para disminuir este fenómeno y aportar en su mayoría refrigerante en estado líquido al evaporador.

El refrigerante líquido es ideal a la entrada del evaporador porque con su baja temperatura atrae la energía o calor del salón , y puede usar esta energía para hervir y evaporar, la importancia de este último fenómeno radica en mantener el refrigerante la temperatura es constante durante este proceso.

¿Descargar el Simulador de Refrigeración y Aire Acondicionado?

No es necesario descargar simulador de refrigeración y aire acondicionado puede ver los valores en línea.

El simulador nos muestra los valores de algunas propiedades termodinámicas que tendrían un equipo de aire acondicionado con una capacidad de enfriamiento de 18000 W (5.1 Toneladas refrigeración).

Es importante mencionar que los datos aquí mostrados se obtienen partiendo que el sistema se encuentra instalado en un local con las siguientes características.

  • Altura del Techo 2,6 metros
  • Largo del Local 9 m
  • Ancho del Local 9 m

El Local no tiene partes directamente al sol.

  • Punto 1  Succión del compresor.
  • Punto 2 Descarga del compresor.
  • Punto 3 Entrada al condensador.
  • Punto 4 Salida del condensador.
  • Punto 5 Entrada al elemento de expansión.
  • Punto 6 Salida del elemento de expansión.
  • Punto 7 Salida del evaporador.

¿Que puede Aprender con el simulador?

Para entender el comportamiento del sistema de aire acondicionado, le recomendamos realizar las siguientes actividades:

  • Se realiza un aumento de la temperatura ambiente

¿Que ocurre con la presión del condensador?

  • Se realiza un cambio de la carga térmica ejemplo menos personas en el salón ¿Que ocurre con la presión del evaporador?
  • La velocidad de la turbina disminuye o aumenta el intercambio de calor entre el refrigerante a baja temperatura y el calor del salón.

¿Que ocurre al aumentar la velocidad de la turbina?

  • Otro aspecto que también favorece o desfavorece el intercambio de calor es el estado de limpieza del intercambiador es decir evaporador y condensador.

¿Que ocurre con la presión del condensador cuando este esta sucio?

¿Que ocurre con la presión de baja cuando el evaporador esta sucio?
