El Simulador de Chiller nivel uno le permite al participante familiarizarse con las primeras variables de importancia en estas máquinas e iniciar el entendimiento del funcionamiento de los sistemas de distribución de agua helada
El Simulador de Chiller te permite empezar a conocer las instalaciones de agua helada

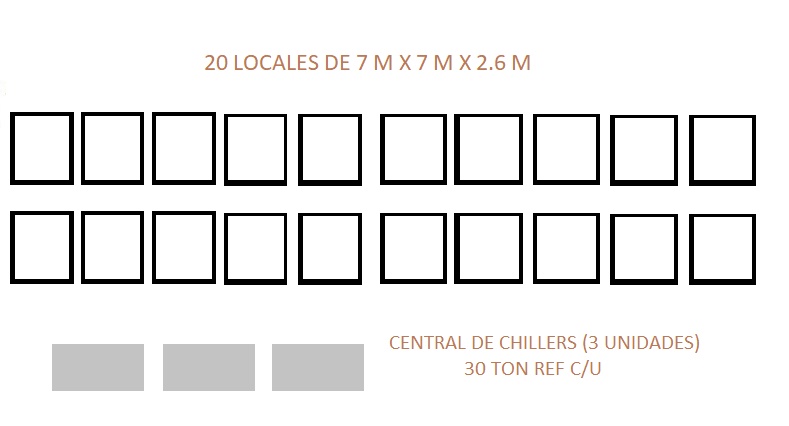

El simulador representa los datos que arrojaría el panel de control de una central conformada por 3 chillers de 30 Toneladas refrigeración cada uno instalados para el acondicionamiento ambiente en un centro comercial que cuenta con 20 locales de 7m x 7m x 2,6m cada uno mas pasillos de acceso.
El Programa solicita los siguientes datos:
- Número de locales abiertos (que tienen consumo de aire acondicionado)
- Número de personas aproximado en el centro comercial.
- Temperatura del ambiente exterior.
- Estado de mantenimiento del evaporador para cada chiller.
- Estado de mantenimiento del condensador para cada chiller.
- Temperatura del agua requerida a la salida de la estación de chillers. (set point didáctico)-
Es importante mencionar que el panel de control del simulador incluye sala de bombas donde arroja el valor de caudal por cada ramal y el número de bombas requerido.
Cada chiller cuenta con un condensador enfriado por aire. El Objetivo de tener estas tres máquinas enfriadoras es ajustar la capacidad de la estación lo más cercano posible a la demanda de calorías del centro comercial.

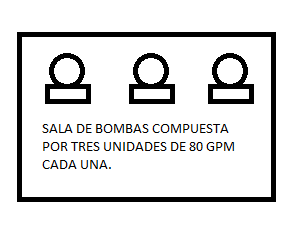

La Instalación cuenta con una sala de bombas de 80 GPM cada una con capacidad de 33-66-100% de variación de caudal dependiendo de las necesidades del sistema. Es decir teniendo en cuenta la demanda de carga térmica del centro comercial se hace uso de una, dos o tres bombas para el suministro del caudal de agua helada. Cada una posee su motor de velocidad constante.
Las características de diseño de esta instalación es la siguiente: El Caudal de agua a la aplicación dependerá de la demanda calorífica de esta. La cantidad de agua que no se necesita regresa al chiller.
Nuestro Curso de chiller cuenta con muchos Simuladores y Clases Técnicas.
Por supuesto que un solo Simulador no es suficiente para dominar todos los conceptos. Existen muchos tipos de instalaciones y tecnologías para estos equipos, todo ello lo aprenderá participando en nuestro Curso de Chiller con muchas clases, evaluaciones, asesorías y simuladores.

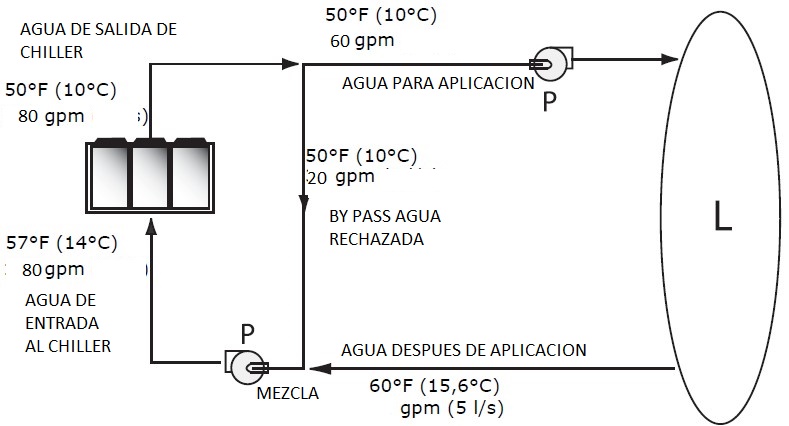

Para empezar a entender la instalación de nuestro caso observemos el sistema de distribución cuando trabaja un solo chiller es decir con una carga térmica menor a 35 Toneladas Refrigeración.

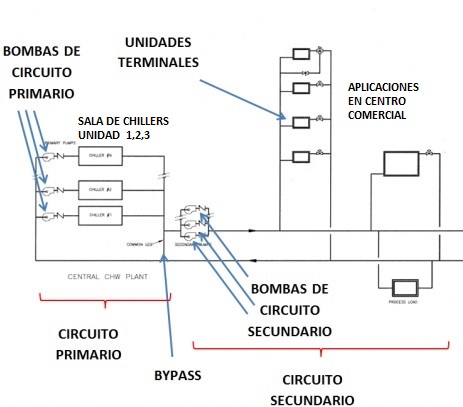

Ahora podemos observar todo el sistema con los tres chiller y las tres bombas de la estación con la y la aplicación es decir donde llega el agua helada.
Ingrese los valores requeridos por el programa, haga variaciones y saque sus conclusiones.
