La Refrigeración CO2 usa como refrigerante el R-744, en un ciclo a compresión que según las temperaturas de condensación puede ser un circuito tradicional de enfriamiento, o puede también tener componentes especiales para asegurar la condensación del CO2 en ambientes de altas temperaturas.
La Refrigeración con CO2 esta en ascenso, es inevitable para el técnico frigorista obviar este hecho, por ello debe capacitarse y dominar todos los aspectos asociados a estos equipos.
El CO2 (R-744) tiene varias particularidades comparado a otros refrigerantes, resaltando su alto valor de presión a las mismas temperaturas de trabajo de las sustancias convencionales, propiedades termodinámicas que permite el uso de equipos de menor volumen, su bajo costo por ser una sustancia prácticamente “natural”, y sobre todo su gran futuro cuando pensamos en el ambiente.
Curso de Refrigeración con CO2 R744:
Aprenda en Nuestro Curso de Refrigeración CO2 el uso de este gas como refrigerante y alternativa cada vez más usada para satisfacer las exigencias ambientales de organismos internacionales.
Curso Instalaciones Frigorificas CO2
En nuestro curso instalaciones frigorificas co2, se hace un estudio completo de los sistemas que usan esta sustancia natural como refrigerante, se detallan las variantes en los ciclos, las estrategias y sistemas de control, los valores de las propiedades termodinámicas, los rendimientos, los componentes extras que deben usarse, todo con enfoque de ingeniería adaptado al campo real de trabajo.
¿Por qué estudiar la Refrigeración con CO2?
Pata entender las bondades de los sistemas que trabajan con CO2, debemos primero analizar las particularidades de este refrigerante.
¿Cuáles son las ventajas del Refrigerante CO2 R744?
- El refrigerante CO2 ofrece alta capacidad de refrigeración debido al alto volumen de capacidad de enfriamiento, más de 5 veces que el refrigerante R404A.
- Se necesita menos gramos de CO2 que otro refrigerante para enfriar la misma cantidad de carga térmica, esto tiene un impacto positivo en el desplazamiento del compresor y el tamaño de los intercambiadores de calor y las tuberías.
- El CO2 ofrece una disminución de las caídas de presión en las tuberías e intercambiadores de calor.
- El impacto de la succión larga y las líneas de líquido es muy bajo en sistemas con R744, esto se debe a la baja perdida de presión por fricción lo cual favorece el COP.
- Alta transferencia de calor en evaporadores y condensadores debido a la Alta presión y densidad.
- A pesar que los sistemas con CO2 manejan presiones muy altas, las relaciones de compresión son más bajas. Esto conducen a un compresor de mayor eficiencia isentrópica.
- El CO2 no es corrosivo con la mayoría de los materiales. Hay muy pocas diferencias con los tipos de materiales utilizados en los sistemas HFC.
- Buena miscibilidad con lubricantes para compresores para el retorno de aceite.
- Los lubricantes tipo poliolester pueden seguir utilizándose como con los HFC.
- Baja toxicidad y no inflamable.
- GWP irrelevante, por ello el impacto sobre el cambio climático es muy bajo.
- El CO2 es barato de producir y ampliamente disponible.
- En una instalación con CO2 bien diseñada las altas temperaturas de descarga pueden aprovecharse en otros procesos.
- La Molécula CO2 es estable, que conduce a un bajo potencial para descomposición dentro del sistema de refrigeración.
- Al no existir restricciones del tipo ambiental para sistemas de refrigeración que sólo trabajen con CO2, se pueden planificar inversiones de grandes complejos o instalaciones sin problema de restricciones de uso por normativas ecológicas a futuro.
¿por qué el co2 gana terreno todos los dias?
Conozca las ventajas del CO2 como refrigerante:
¿Cuáles son las Desventajas del Refrigerante CO2 R744?
- Las altas presiones operativas y de parada son más peligrosas y aumentan el potencial de fuga.
- Se requieren componentes especialmente diseñados.
- Se requieren compresores especiales debido a la mayor capacidad de refrigeración.
- Los costos en componentes e instalación son más altos ya sea en cascada o transitico. Aunque esta diferencia es cada vez menor.
- La tubería que trabaja en el sitio potencialmente incluye acero o acero inoxidable. acero, diferentes técnicas de unión debido a una mayor presión y diferentes materiales.
- Para sistemas transcríticos se requiere compresión en dos etapas para aplicaciones de alimentos congelados debido a la alta descarga temperatura de R744.
- Se requiere pureza del R744 cercana al 99,99%
- El espesor de la pared de tubos e intercambiadores es necesario aumentarlo para manejar las presiones más altas, se requiere un diseño cuidadoso para aprovechar el R744 propiedades.
¿Cuando inicia la refrigeración con co2 y cuáles son los aspectos a tomar en cuenta?
Observe algunos puntos importantes a tomar en cuenta con la refrigeración con CO2
Sistema de Refrigeración Subcrítico con CO2:
Es un ciclo donde el sistema con CO2 es un sistema de una sola etapa de compresión y se usa dentro de un sistema en cascada.
La idea es colocar el sistema de Co2 a trabajar a baja temperatura y otro ciclo se usa para lograr la condensación del CO2 por debajo del punto crítico. Se pueden inclusive utilizar tres sustancias en tres ciclos independientes.
Sistema de Refrigeración CO2 Transcritíco de etapa simple:
Las aplicaciones del sistema transcrítico con CO2 de una sola etapa, se usan en refrigeración para temperaturas media-alta en el evaporador.
También se utilizan en calefacción, con la recuperación de calor generada por las altas temperaturas de descarga, o como bomba de calor.
Refrigeración Transcritíco con CO2 de dos etapas de Compresión?
La idea fundamental de este circuito es la utilización solo de CO2 en toda la instalación para no tener problemas con normas ambientales. Se requiere de realizar varios ajustes para lograr la condensación del CO2 a temperaturas superiores a 30°C. Para aumentar la eficiencia requiere de la instalación de accesorios como compresores inverter en paralelo y ubicación de válvulas en puntos específicos de la instalación.
Sistema de Refrigeración Transcritíco de CO2 con Eyector?
La idea de este sistema es aumentar el campo de aplicación a regiones con mayor temperatura ambiente y aumentar la eficiencia del ciclo. Sólo se usa CO2 en todo el sistema por tanto pasa cualquier reglamento ambiental.
¿que hace el eyector en sistemas de refrigeración con co2?
La idea de usar el eyector es disminuir el trabajo de compresión, esto se logra de dos maneras:
- Disminuyendo la cantidad de refrigerante co2 que pasa por compresores principales.
- Reduciendo la relación de compresión.
El eyector trabaja bajo el principio de aumentar y reducir la velocidad del CO2 para aumentar y reducir la presión del refrigerante, esto se explica por el principio de conservación de la energía.
¿Es Segura la Refrigeración con CO2?
Es importante conocer los siguientes aspectos relacionados con la Seguridad de los Circuitos de Refrigeración con CO2:
- El CO2 está clasificado como refrigerante A1 según el Estándar 34 de ASHRAE lo que significa que no es tóxico ni inflamable.
- Sin embargo, una fuga lo suficientemente grande en un espacio confinado puede desplazar disponible oxígeno para respirar.
- A las temperaturas típicas de refrigeración comercial, el CO2 opera a un nivel más alto presión que los refrigerantes sintéticos.
- En presencia de presión atmosférica, el CO2 puede cambiar a fase a sólida, causando restricciones en el flujo que pueden conducir a una acumulación de co2 interna y mayor presión.
- Si se reducen los niveles de oxígeno considerablemente, esto puede conducir a riesgos para la salud ay incluyendo asfixia / muerte. Promedio el aire exterior consta de alrededor de 400 partes por millones de CO2, o 0.04%.
- OSHA ha establecido el límite de exposición permisible de 5000 PPM (0.5%) para 8 horas por día, en comparación con la mayoría de los HFC a 1000 PPM permitidos, el CO2 es menos peligroso.
- El CO2 como refrigerante opera a presiones más altas que los HCFC o HFC típicos, debido a la inherente Propiedades termodinámicas de la sustancia.
- Para minimizar el riesgo de acumulación de presión en el sistema, se deben tomar medidas en el diseño, para asegúrese de que no se acumule presión en ninguna parte del sistema.
- Todos los componentes, válvulas, tuberías, Los accesorios y los métodos de unión deben verificarse para garantizar valores de presión superiores al máximo presiones anticipadas del sistema.
- Cuando una válvula de alivio de presión está abierta, el CO2 está experimentando una rápida caída de presión desde adentro hacia fuera, es decir desde la presión del sistema hasta la presión atmosférica.
- Si se libera CO2 líquido una caída por debajo de la presión del punto triple de 75.1 psi dará como resultado una mezcla sólida y de vapor. Por esta razón, las válvulas de alivio de presión no deben instalarse en cualquier punto m pues al producirse el escape se puede bloquear el flujo y evitando que se libere la presión.
- La segunda condición donde se puede formar hielo seco es cuando se carga el sistema. Si el vacío del sistema está roto con líquido, se puede formar hielo seco dentro del sistema, restringiendo nuevamente el flujo. Esta condición es menos peligrosa. porque no causa una acumulación de presión más allá de las clasificaciones del sistema, pero aún debe evitarse.
¿Cuáles son las Partes de un Sistema de Refrigeración con CO2?
Tanque de expansión:
Recibe el CO2 líquido y permite enviar el CO2 (vapor-flash) de nuevo a las etapas de compresión. Además, alimenta a los evaporadores de CO2 líquido, l tienen el volumen adecuado para permitir fluctuaciones de masa en el resto del sistema.
Válvulas Electrónica de Expansión
Los sistemas de CO2 utilizan válvulas de expansión electrónica (EEV) en lugar de la expansión termostática tradicional (TXV).
Los Módulos proporcionan el control de estas válvulas mediante los sensores. Los EEV son necesarios con CO2 debido a la mejora de los tiempos de respuesta y la capacidad de ajuste por parte del controlador.
Compresores de baja temperatura
El CO2 gaseoso se comprime desde la presión del evaporador a baja temperatura, típicamente alrededor de 200 psi, hasta la entrada presión de los compresores de temperatura media, típicamente alrededor de 400 psi.
Estos compresores tienen sistema de inyección de líquido, para mitigar altas temperaturas de descarga.
Compresores de temperatura media:
El Gas de succión está formado por vapor flash y la descarga del compresor a baja temperatura y temperatura media succión del evaporador.
El compresor comprime desde la presión del evaporador a temperatura media, típicamente alrededor 400 psi, hasta la presión requerida para el rechazo de calor, hasta 1350 psi.
Evaporadores
Los evaporadores para sistemas de CO2 deben estar diseñados específicamente para CO2, debido al mayor valor de las presiones que los sistemas típicos de HFC.
Estos evaporadores están diseñados para minimizar el volumen interno, para evitar la acumulación rápida de presión en caso de un apagado del sistema.
La presion de funcionamiento para evaporadores de CO2 a baja temperatura funcionan a 200 psi, mientras que la temperatura media Los evaporadores funcionan a 400 psi o más.
Independientemente de la presión de funcionamiento, los evaporadores deben estar diseñado para resistir presiones por encima de las configuraciones de alivio de presión.
Gas Cooler:
Es un intercambiador cuya función es realizar la liberación del calor ganado por parte del CO2 en los evaporadores y producto del trabajo de compresión. Prepara al CO2 para la condensación o retorno a estado líquido.
Eyector:
Esta pieza permite aumentar la eficiencia del sistema de refrigeración trascritico, es clave para la aplicación eficiente del sistema a cualquier temperatura del ambiente.
¿Por qué realizar nuestro Curso de Instalaciones Frigoríficas CO2?
En Nuestro Entrenamiento en Sistemas de Anhídrido Carbónico Refrigerante R744 se enfoca las características que estas instalaciones deben tener con respecto a la seguridad, mantenimiento y eficiencia energética.
El uso del R744 sin duda es cada vez más común como alternativa de reemplazo de los Refrigerantes hidroclorofluorocarbonos (HCFC), que al ser liberados a la atmósfera agotan la capa de ozono y contribuyen al recalentamiento de nuestro planeta.
La Refrigeración con CO2 aumenta su aplicabilidad:
En nuestro curso de refrigeración con CO2 aprenda cómo estos sistemas superaron los inconvenientes de temperaturas de descarga altas con enfriamientos intermedios en la etapa de compresión.
Estas técnicas además permiten mejorar el COP de las instalaciones y hacer más atractiva su aplicabilidad en cada vez más sectores.
- Subcrítico: Proceso de Condensación del ciclo de refrigeración con CO2 por debajo de 30°C
- Transcrítico: Proceso Condensación del ciclo de refrigeración con CO2 por encima de 30°C
Otra de la dificultad del funcionamiento de ciclos con refrigerante R744 está en el hecho que solo la condensación es posible a temperaturas menores de 30 grados, lo cual resulta un obstáculo poderoso si tenemos en cuenta que la temperatura ambiente en muchas zonas superar este valor.
Por ello en este curso se estudian detalladamente las técnicas usadas por los fabricantes para lograr que el vapor sobrecalentado del compresor pueda retornar como líquido a baja temperatura a los evaporadores y poder funcionar como un ciclo de refrigeración eficiente y en la mayoría de zonas.
¿Es el CO2 el único Refrigerante Natural a utilizar?
Los Refrigerantes Naturales, ganan terreno cada vez más.
Observamos en Europa el uso del R600a en refrigeradores domésticos, y el R290 en aires acondicionados. La Utilización del Amoniaco sigue teniendo una presencia importante en instalaciones frigoríficas industriales. Puede obtener mayor información en:
REFRIGERACIÓN CON R290 Y R600a
Curso Refrigeración CO2 Virtual Elearning-Training Anhídrido Carbónico
El Curso de refrigeración con CO2 es cada vez más solicitado teniendo en cuenta que los equipos que se comercialicen a partir del 2022 con los refrigerantes tradicionales no será permitido para su uso en muchos países, lo que nos indica que muy temprano todos los técnicos del área se verán obligados a actualizarse de modo de prestar servicios a las nuevas alternativas para los equipos de enfriamiento.
Un factor también de importancia de la refrigeración con CO2 es el hecho de lograr con mayor facilidad valores de temperatura muy por debajo a las convencionales, por ejemplo -40°C.
¿Cuáles son los Objetivos del Curso de Refrigeración CO2?
- Conocer convincentemente al CO2 como agente refrigerante.

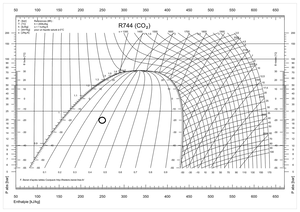

- Estudiar las propiedades termodinámicas del CO2
- Analizar las Razones para usar CO₂ en refrigeración Comercial e industrial.
- Estudiar Los sistemas con CO2 en cascada.
- Interpretar los valores de Eficiencia de instalaciones con CO2
- Reconocer los Puntos de trabajo de instalaciones que trabajan con CO2
- Entender los Ciclos de refrigeración con R744 en régimen Suscritico y Transcrito y Booster.
- Aplicar los Controles de regulación de presión especiales en aplicación Transcrita.
- Dominar a detalle las consideraciones a tener en la implementación de sistemas de refrigeración con CO2 en climas cálidos.
- Conocer todos los factores en la Sustitución por Instalaciones que trabaja con R744
- Analizar los Procedimientos de Taller relacionados con la Refrigeración con CO2.
Curso de Refrigeración con CO2 a distancia MUY CERCA de sus profesores On line.
- El método de estudio para el Cursos on line de Refrigeración con CO2 le permite al participante entrar a la plataforma a cualquier hora del día, hay clases grabadas y puede tomar asesoría en vivo con su profesor si las necesita.
- Debe aprobar las evaluaciones para avanzar de ese modo garantizamos la calidad del egresado, recibirá constancia de aprobación del curso en físico que puede ser validado en un módulo especial en nuestra página.
- En especial el Curso de Refrigeración con CO2 le ofrece al participante una metodología basada en “APRENDER HACIENDO EXPERIENCIA”, porque la mayoría de participantes no están relacionados con estas instalaciones. Es por ello que el sistema cuenta con yna serie de simuladores para familirizar al estudiante con estos equipos.
- “APRENDER HACIENDO EXPERIENCIA” se basa en familiarizar al estudiante mediante simuladores de equipos e instalaciones con situaciones similares a las a equipos reales, de esta manera el participante adquiere los conocimientos que necesita para desenvolverse en el campo real, cuando estas situaciones de presenten.
¿Cuál es el Contenido del Curso en Equipos de Refrigeración con CO2?
- Introducción a la termodinámica
- Ciclo de Refrigeración
- Propiedades termodinámicas del Refrigerante CO2 y tasa de intercambio térmico de temperatura en evaporadores, condensadores y enfriadores de gas.
- Aplicación suscritica del CO2 y su aplicación similar a cualquier otro refrigerante.
- Aplicación transcrita del CO2 diferencia del ciclo, presiones de descarga.
- Combinación de los ciclos suscritico y trancritico para crear un sistema booster (con dos etapas de compresión) de CO2. (.
- Compresores más pequeños que los sistemas con CO2 de menor cantidad de flujo de masa de refrigerante para lograr iguales potencias frigoríficas.
- Expansión en los sistemas que trabajan con CO2
- Compresores más pequeños que los sistemas con CO2 de menor cantidad de flujo de masa de refrigerante para lograr iguales potencias frigoríficas.
- Normativas para establecer la prohibición de la práctica total de los Heces en mobiliarios frigoríficos y en instalaciones centralizadas de más de 40kW.
- Variación del COP en las variantes del ciclo con CO2
- Tareas del taller con los sistemas que trabajan con CO2
Más Razones para tomar este Curso de Refrigeración con CO2 de Conforempresarial:
- Este Programa ha sido diseñado por un equipo de ingenieros especialistas con amplia experiencia en el área de la refrigeración doméstica, comercial e industrial y sus especializaciones.
- Un contenido Programático completo que incluye parte eléctrica, electrónica, mecánica y tareas del taller.
- Esta Capacitación puede ser tomada a través de nuestra plataforma on line, que le permite ver clases en cualquier horario, presentar evaluaciones, acceder a herramientas didácticas como simuladores, pdf, videos con especialistas, y consultoría con su profesor para solventar dudas.
- El Proceso de inscripción es muy sencillo solo debe comunicarse a través de la parte de comentarios o contacto además el inicio prácticamente es inmediato.
- El Participante recibe constancia física de aprobación del programa con todos los detalles y verificable a través de nuestro módulo de autenticidad.
- Recuerde Conforempresarial es líder en formación especializada en cursos intensivos de formación para el trabajo en el área de ingeniería mecánica.
Simulador Nivel Uno de Refrigeración con CO2 Subcrítico:
