Sistema de refrigeración thermo king

El Sistema de refrigeración thermo king es la unidad diseñada para ser instalada en transportes y contenedores, que una vez acondicionada, permite la conservación de carga refrigerada en condiciones óptimas.

Además los sistemas thermo king ofrecen una amplia gama de equipos HVAC para autobuses pequeños, grandes, articulados y de dos pisos, destinadas confiablemente a la climatización.

Tipos de sistemas de refrigeración thermoking según aplicación:

Tenemos:

  • Sistema de refrigeración thermo king para Camiones grandes medianos y pequeños (tipo van).
  • Sistema de refrigeración thermo king para trailer.
  • Sistema de refrigeración thermo king Marítima.
  • Sistema de refrigeración thermo king HVAC.

Sistema de refrigeración thermo king para Camiones grandes medianos y pequeños (tipo van):

  • Estos equipos pueder ser independientes del motor del vehículo o dependientes, además de trabajar mediante combustible o carga eléctrica portátil.
  • Algunos sistemas incluyen el modulo stand by para trabajar conectados a red eléctrica mientras esta detenido.

Sistema de refrigeración thermo king para trailers:

CURSO DE THERMOKING
CURSO DE THERMOKING

Estos equipos son totalmente independientes del motor, tradicionalmente a combustible o con carga eléctrica portátil, incluido modulo stand by para trabajar conectados a red eléctrica mientras esta detenido.

Sistema de refrigeración thermo king Marítima:

Incluidos contenedores refrigerados, y ultracongelados.

Sistema de refrigeración thermo king HVAC:

Para la climatización de autobuses, tranvías, trenes y metros, así como de trenes ligeros y locomotoras.

¿Como Trabaja el Sistema de refrigeración thermo king Básico?

Simulador de Refrigeración en Transporte

Aprenda con el Simulador de Refrigeración en Transporte los primeros conceptos asociados a los sistemas más básicos.

Este primer  Simulador le presenta un sistema muy sencillo de la empresa thermoking  mayormente usado para la refrigeración de carga de camiones pequeños.  Este equipo cuenta con un sistema de deshielo a través del método by pass de gas caliente y además como protección del compresor con un Suction Pressure Regulator que permite proteger al compresor contra presiones excesivamente altas cuando se inicia el proceso de des escarche.

Además es importante mencionar que el sistema mostrado trabaja con refrigerante 404 A se puede simular muy sencillamente los valores de presión y voltaje de algunos componentes en diferentes circunstancias como sistema apagado, encendido, acelerado, no acelerado,  con condensador sucio o limpio, etc.

Usando el Simulador responda las siguientes Preguntas:

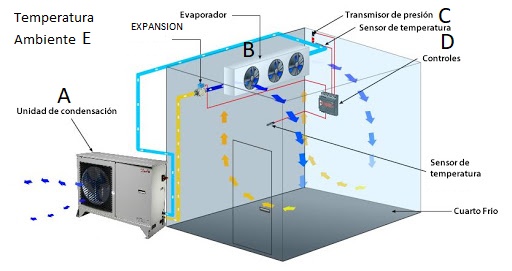

Partes de un Cuarto Frío

Las Partes de un Cuarto Frío son:

  • Unidad exterior o condensadora.
  • Unidad interior o evaporadora.
  • Conexión de tuberías entre unidad interior y exterior.
  • Sensores.
  • Panel de control.
  • Tablero de Potencia eléctrica.
  • Estructura del cuarto: piso, paneles, puertas, y cortinas.

El Cuarto frío es un área destinada al almacenamiento de carga, cuyo principal objetivo es la conservación a ciertas condiciones de temperatura y humedad, que garanticen la vida útil del producto, en condiciones favorables, durante un tiempo determinado.

Cuarto Refrigerado ¿Cómo operan sus componentes?

A) Unidad Condensadora del Cuarto frío:

Es la unidad que contiene unidos el condensador y compresor. Se conecta al evaporador y válvula de expansión por tuberías. Debe instalarse exterior al cuarto en un punto de fácil intercambio térmico con el medio ambiente.

b) Evaporador del cuarto Frío:

Se encarga de enfriar el aire en contacto con la carga a enfriar. Dentro del circuito de refrigeración es el punto de baja presión y temperatura.

c – d) Tablero de control

En este punto podemos tener el módulo eléctrico de control, contactores, transformador. Se instala en la parte exterior del cuarto de fácil acceso, preferiblemente a la sombra evitando el agua.

e) Estructura del Cuarto:

PANELES:

  • Forman el cuarto refrigerado previenen las pérdidas del frío, evitando la entrada de calor al interior del cuarto y manteniendo así internamente la temperatura necesaria para su conservación durante el tiempo requerido.
  • Los paneles pueden ser hechos de diferentes polímeros y diferentes acabados, entre ellos acero inoxidable, lámina galvanizada, entre otros.
  • Se pueden utilizar los mismos paneles verticales de las paredes del cuarto, para pisos o techos, pero con diferente acabado exterior más resistente al tránsito sobre ellos (en pisos).

PUERTAS REACH IN

Son puertas transparentes de alta resistencia y dureza ideales para cámaras frigoríficas de supermercados, restaurantes, que permiten acceder a la carga rápidamente por parte del comprador del producto refrigerado.

CORTINAS HAWAIANAS:

  • Son utilizadas para proteger, dividir o aislar los diferentes espacios de un cuarto frío. Se hacen con cortinas de tiras vinílicas de PVC de diferentes medidas.
  • Ofrecen la ventaja de permitir el libre tránsito al personal y maquinaria, aislando las áreas de trabajo del calor, polvo, luz, etc.

PUERTAS DE SERVICIO:

Es una puerta elaborada con perfiles de lámina de PVC, aunque puede ser construida con marco metálico. El objetivo es abastecer al cuarto de la mercancía refrigerada puede estar ubicada detrás dela cámara o cuarto.

Cuarto frío: Tipos y Características

Tipo de cuarto fríoCaracterísticas
Cuarto Frío para refrigeraciónEs usado para la conservación de productos
por encima del punto de congelación, si el
producto no esta empacado, la humedad es una
variable fundamental.
Cuarto frío para
Congelación.
Es usado para la congelación de la carga,
un factor de importancia, es la velocidad de
congelación que se puede alcanzar.
Cuarto frío con más
de un evaporador.
Es usado para lograr una mejor distribución
de la temperatura dentro del local, o para
alcanzar diferentes temperaturas, en áreas
aisladas dentro del mismo cuarto.
Cuarto frío con central
de compresores
Es un cuarto frío de mayor tamaño, donde es
necesaria la utilización de varios compresores,
tanto para alcanzar la máxima carga, como
para poder regular la capacidad de
enfriamiento, con el número de
compresores encendidos
Cuarto frío con
sistema de descongelación.
Es un cuarto, donde el congelamiento se realiza
mediante un medio eléctrico, o por desviación de
gas caliente, es usado cuando la carga que se
almacena, no admite períodos largos, con
temperatura más alta de lo normal.
Cuarto frío
Automatizado
Es aquel cuarto frío, donde se puede programar, mediante un controlador automático las
diferentes operaciones y puntos de trabajo.
Cuarto frío
Inverter
Es aquel cuarto frío, que cuenta con al menos un compresor con variador de frecuencia, de modo
que se pueda regular la capacidad de frío,
a la necesidad del local.
Cuarto frío
con compresor
Digital
Es aquel cuarto frío, que cuenta con al menos
un compresor scroll del tipo digital, para
adaptarse a la carga de enfriamiento que
necesita el área a climatizar.
Cuarto frío
con inyección de líquido
Se usa en algunos casos, donde se estima
temperaturas en la descarga del compresor,
más altas de lo normal.
Cuarto frío
con
inyección de vapor
Se usa en algunos casos, donde se estima
temperaturas en la descarga del compresor,
más altas de lo normal.
Cuarto frío
con
Economizador
Es un sistema de refrigeración, para el cuarto
frío, que busca mejorar el rendimiento
del ciclo.
Cuarto frío
según el
tipo de
compresor
Los compresores más usados en
cuartos fríos son:
Compresor de pistón.
Compresor scroll
Compresor de tornillo ( Sistemas grandes)
Cuarto frío
con
Condensador
Enfriado
por aire
La mayoría de cuartos fríos tienen
en el condensador, potentes ventiladores
para su enfriamiento, estos en la mayoría de
casos trabajan a velocidad constante,
sin embargo si hay presencia de controladores electrónicos pueden tener velocidad
variable.
Cuarto frío
Enfriado por
agua.
Cuando se cuenta con recurso hídrico
adecuado, es posible enfriar al condensador
con caudales de agua, de este modo
se alcanza un ahorro energético
considerable, pues la instalación
logra trabajar con la temperatura
de bulbo húmedo del ambiente.
Cuarto frío
con evaporador
seco
La mayoría de cuartos fríos trabajan
con este tipo de evaporador, que
requiere de una válvula de expansión.
Cuarto frío
con evaporador
Inundado
Este tipo de evaporador, se usa en
sistema más grandes, tienen la ventaja
de alcanzar fácilmente un sobrecalentamiento
de cero, lo cual favorece el rendimiento
del cuarto.
Tipos de cuartos fríos.

Aprende todo sobre el Cuarto Frio en nuestro curso para especialistas:

CURSO DE REFRIGERACIÓN COMERCIAL

¿Cuáles son los Refrigerantes MAS usados en cuartos fríos?

Refrigerante del Cuarto fríoCaracterísticas
Cuarto frío con R22Hasta antes de su prohibición en el 2010 era el refrigerante de uso más común para temperaturas
bajas y medias.
Cuarto frío con R134aEs usado para temperaturas en el
evaporador de hasta -18°C
Cuarto frío con R404AEs un gas de excelente rendimiento para temperaturas
en el evaporador bajas, por su GWP 3943, a partir
del 2020 ha iniciado su restricción.
Cuarto frío con R407APara baja temperatura, es usado como reemplazo
del R22, con solo cambio de aceite.
También es una alternativa al R-404A, sin
cambio de aceite, y solo graduación de válvula
Cuarto frío con
R-452A
Es un refrigerante sustituto directo “Drop in” del
R-404A y el R-507
Cuarto Frío con
R-449A
Es un refrigerante sustituto directo “Drop in” del
R-404A y el R-507
Cuarto Frío
con
R-407f
Es un refrigerante usado sobre todo hasta
una temperatura de -10°C.
Es un reemplazo del R-22 “retrofit” es decir
requiere cambio de aceite.
El R-407f es “Drop in” directo del R-404A
y R-507.
Cuarto frío
con
R-422A
Se usa para cuartos fríos de
baja temperatura, Tiene la desventaja
de un GWP 3143.
Reemplaza al R-22.
Cuarto frío
con
CO2
Es un sistema que gana terreno
debido a las restricciones ambientales.
Refrigerantes usados en cuartos fríos.

¿Cuándo es Necesario usar un Cuarto Frío?

Cuando el Negocio solo almacena un volumen bajo de productos un refrigerador con el tamaño adecuado puede ser una excelente opción para la conservación de la carga refrigerada.

A mayores cantidades de carga para almacenar, es necesaria la adquisición de varias unidades refrigeradas lo cual es ineficiente a nivel de espacio y consumo eléctrico.

Pensemos entre mas equipos de refrigeración se tenga, mayor área de contacto con el medio ambiente se tiene, por lo tanto mayor influencia de temperaturas externas se pueden tener.

Cuartos Fríos Aplicaciones:

  1. Recepción de Producto:  Los negocios que manejan alimentos deben contar con instalaciones frigorificas que proporcionen una temperatura adecuada para recibir sus productos, y garanticen preservar la cadena de frío.
  2. Almacenaje: Un Cuarto frío con las dimensiones adecuadas, puede permitir la refrigeración del producto, aun cuando se esta realizando el procedimiento de colocación de la carga en los pintos de almacenaje.
  3. Manipulación: Sí la carga requiera algun tipo de manipulación antes de su despacho, puede realizarse dentro del espacio refrigerado, preservando la cadena de frío.
  4. Exhibición:  Es común el uso de puertas que permitan exhibir y acceder a los productos en el punto de venta.

Cuarto de Congelación ¿Qué debe Conocer Antes del Almacenaje?

  • Vegetales y frutas respiran durante el almacenamiento y generan calor.
  • La Velocidad de Congelación es clave para mantener las condiciones naturales de los alimentos.
  • La cantidad de aire que pasa por el evaporador, influye directamente en la humedad de los productos.
  • Existen tablas que informan los rangos de temperatura a utilizar en los alimentos, según el tiempo de almacenaje de la carga.
  • La temperatura del evaporador afecta la humedad dentro del cuarto.
  • La densidad de almacenamiento es un factor a tomar en cuenta para garantizar uniformidad de enfriamiento dentro del cuarto frío.

Cuarto Frigorifico ¿Cuáles son los componentes y Cómo seleccionar el MEJOR?

La selección del cuarto frío que mejor se adapte a las necesidades del cliente, por supuesto depende justamente de los requerimientos especificos de la carga a almacenar.

Allí resaltan factores como:

  • Ubicación del cuarto Frío.
  • Cantidad de carga.
  • Temperatura de llegada en la carga.
  • Temperatura final requerida.
  • Tiempo de almacenamiento en el cuarto.
  • Humedad relativa necesaria en la carga.
  • Manejo del Cuarto.
  • Costos de funcionamiento e inversión inicial.

¿Qué ocurre con el Cuarto de enfriamiento al tener almacenado menos producto?

Sobre todo en Cuartos fríos con unidades de mas capacidad, es muy importante que la unidad tenga la capacidad de trabajar a carga parcial. No todo el tiempo el cuarto frío va estar al 100% de carga térmica, siendo precisamente estas situaciones las de mayor oportunidad para el ahorro enérgetico.

El Equipo No deberia tener el 100% de capacidad frigorifica en situaciones de almacenaje por ejemplo al 40%.

¿CUÁLES SON LAS ESTRATEGIAS DE CONTROL DE CAPACIDAD MAS COMUNES EN CUARTOS FRÍOS?

Algunas de las estrategias de control de capacidad más comunes usadas en cuartos fríos son:

  • Control On – Off de todo el cuarto, aunque en equipos de mayor capacidad no es recomendable.
  • Control por Número de compresores encendidos.
  • Control por Descargadores en compresores de pistón.
  • Control con compresor inverter.
  • Control con compresor scroll del tipo digital.
  • Control con inyección de vapor.

Cuarto de frío ¿Como saber las Condiciones de Temperatura y Humedad adecuadas?

Es muy importante que el usuario conozca que parámetros son fundamentales para la preservación de la carga refrigerada. Puede tener información en:

DESCARGUE AQUI TABLA PARA ALMACENAMIENTO EN CUARTOS FRÍOS

¿Qué importancia Tienen los Cuartos Fríos en la Cadena de frío?

El cuarto frío se primordial para evitar la roptura de la cadena de frío y con ello la pérdida de la temperatura óptima de refrigeración o congelación en cualquiera de las etapas del proceso de manipulación de la carga, ya sea recepción, almacenaje, preparación para la distribución, manipulación o exhibición, de modo de evitar pérdidas en la calidad de la misma.

Fallas en Cuartos Refrigerados:

  • Error en el dimensionamiento del cuarto frío.
  • Error en ubicación del cuarto frío.
  • Error en la selección de la unidad para el cuarto frio.
  • Error en la selección de los materiales para paredes y techos del cuarto frio.
  • Temperatura de evaporación de la unidad no adecuada para las condiciones que requiere la carga.
  • Control a carga parcial equivocado para el tipo de carga.
  • Sistema de desescarche erróneo para la carga a almacenar.
  • Uso de materiales como tabiques o paneles sin poliuretano.
  • Acceso al cuarto no adecuado.
  • Fluctuación de la temperatura dentro del cuarto por mal ubicación de componentes o distribución interna del producto.
  • Almacenamiento de productos con diversas requerimientos para su almacenamiento.
  • Sistema de Control del equipo No adecuado.
  • Alto consumo eléctrico por selección de componentes no adecuada.
  • La No utilización de mas de un evaporador dentro del cuarto, cuando el tipo de carga lo requiere.
  • Introducción de humedad por estrategias erróneas de control de esta.

Cuarto Frio Industrial ¿Cómo se preparan para las Nuevas Normativas?

Los Reglamentos ecológicos son cada vez mas exigentes con la preservación de la capa de ozono y el calentamiento global. Actualmente se esta promoviendo el uso de refrigerantes naturales mas amigables con el medio ambiente y la refrigeración comercial y cuartos frios no escapa a ese proceso. Puede obtener más información de estos refrigerantes en:

REFRIGERACIÓN CON CO2

REFRIGERACIÓN CON AMONIACO

Funcionamiento del Cuarto Frío:

Ahora hablemos de las variables, a controlar en un cuarto frío.

1. Humedad.

2. Velocidad del aire.

3. Temperatura.Humedad.

Para entender el control de la humedad, vamos analizar los siguientes aspectos.

a) La cámara frigorífica controla la humedad, para evitar la deshidratación del producto almacenado..

b) El crecimiento de los microorganismos, también está influenciado por la humedad del aire circundante.

c) El contenido de agua en el producto alimenticio, ayuda a los microorganismos a crecer.

d) La baja humedad, elimina el contenido de agua del producto alimentario, lo que provoca una pérdida de peso, y de calidad.

e) Por lo tanto, es necesario mantener la humedad del aire circundante, para que los productos alimenticios se mantengan frescos, y aumenten su vida útil.

f) Para mantener una humedad constante y correcta, la temperatura debe mantenerse constante.

g) En función de los productos almacenados, hay casos donde es necesario añadir humedad en la cámara frigorífica.

Velocidad del aire.

Para entender el control de la velocidad del aire,  en un cuarto frío, vamos analizar los siguientes aspectos.

a) La cámara frigorífica, controla la velocidad del aire, para evitar la deshumidificación.

b) La alta velocidad del aire, aumenta los coeficientes de convección, y transferencia de calor.

c) La velocidad del aire,  influye en el enfriamiento y la deshidratación del producto.

d) Una mayor velocidad del flujo de aire, aumenta la transferencia de calor del producto, y la tasa de deshumidificación.

e) El aumento de la tasa de deshumidificación del aire, provoca la pérdida del contenido de agua del producto.

Temperatura.

Para entender, el control de temperatura en un cuarto frío, vamos analizar los siguientes aspectos.

a) La cámara frigorífica, mantiene la temperatura del sistema, según las necesidades.

b) La temperatura, tiene una influencia significativa en los procesos microbiológicos, y químicos, que ocurren en los productos alimenticios.

c) Las bajas temperaturas, reducen la tasa de crecimiento de los microorganismos. Normalmente, la relación entre la tasa de crecimiento, y la temperatura es exponencial; por lo tanto, un cambio de solo unos pocos grados, puede marcar una gran diferencia en la tasa de crecimiento.

d) Muchos microorganismos, requieren temperaturas superiores a 0°C, para condiciones de crecimiento óptimas, pero algunos organismos, pueden crecer hasta -12°C.

e) La congelación de un producto, normalmente mata del 10 al 90% de los diversos microorganismos, lo que significa que un producto, no se puede esterilizar mediante congelación.

f) Al enfriar productos frescos como la carne fresca, la temperatura no debe bajarse demasiado rápido, ya que puede dañar el producto.

Al construir una cámara frigorífica, se debe tener  en cuenta los siguientes aspectos.

1. Tipo y Espesor del aislamiento en las paredes.

2. Calefacción del marco de la puerta, para evitar la formación de escarcha que impida la apertura de la puerta.

3. Calefacción del suelo, para evitar la congelación del suelo.

4. Cambio de aire.

5. Ventilación bajo el suelo.

6. Válvula de alivio de presión en la pared, para igualar la presión entre la habitación, y el ambiente (Igualación de presión de dos vías).

7. La alarma de hombre en la cámara frigorífica es obligatoria, para las cámaras frigoríficas de temperatura negativa, y si el volumen es superior a 10 m3.

8. Si no hay compensación de la presión en una cámara frigorífica, el aire del interior se enfría y se “encoge” creando así un vacío.

Clasificaciones de las Cámaras frigorificas:

Empecemos diciendo, que las condiciones que se mantienen, dentro de una cámara frigorífica, están determinadas por los tipos de producto, que se almacenan allí.

Siempre resultan  importantes, en la selección de un cuarto frío,  factores como:

  • La duración esperada del almacenamiento de la carga.
  • Condiciones de humedad requeridas.
  • Condiciones de temperatura, es decir, Si el producto pasa de un estado fresco a uno congelado.

Según lo explicado anteriormente, los tipos de cuartos fríos, podemos clasificarlos en.

  1. La distribución, o conformación de las partes principales de la unidad,  que se va a instalar en el cuarto frío.
  2. La temperatura que se alcanza en el cuarto frío.
  3. El sistema de descongelación, que usa el cuarto frío.
  4. Los Componentes que controlan el cuarto frío.

Clasificación segun la Distribución o conformación de las partes principales de la unidad

Los tipos de cuartos fríos, según la configuración de la unidad, son.

  • Cuarto frío con unidad empaquetada autónoma.
  • Cuarto frío con unidad condensadora remota.
  • Cuarto frío con unidad Rack remoto.

Vamos ahora a explicar cada uno.

Cuarto frío con Unidad autónoma:

Este tipo de cuarto frío, se caracteriza porque incluye el compresor, evaporador,  y condensador, en una sola carcasa.

  • Los sistemas autónomos, se utilizan principalmente para cámaras frigoríficas, de menos de 30 metros cúbicos de volumen.
  • Por su misma forma, son sistemas Normalmente con una sola zona de temperatura.
  • La unidad puede instalarse desde la parte superior, o lateral de la cámara frigorífica.

Cuarto frío con Unidad de condensación remota:

  • El condensador puede estar montado con el compresor,  o puede estar montado a distancia.
  • Este diseño incorpora, una única unidad de condensación, o unidad de paquete unida al evaporador, por medio de una tubería.
  • El evaporador, suele estar montado en el techo de la cámara frigorífica, y está equipado con uno, o varios ventiladores para hacer circular el aire, dentro de la cámara.
  • Este tipo de cámara, puede utilizarse en el interior o en el exterior.
  • Se caracteriza por un funcionamiento muy silencioso.

Cuarto frío con unidad Rack remoto:

  • Es un tipo de equipo diseñado para usuarios a gran escala, como los supermercados y los centros de almacenamiento, utilizan sistemas de refrigeración centralizados, con varios compresores montados en un rack.
  • Estos sistemas pueden estar alejados de las propias cámaras frigoríficas, y están conectados por tuberías a cada una de ellas.
  • Pueden utilizar reguladores, para controlar la temperatura de cada evaporador independientemente de los demás.
  • Un sistema de rack remoto, consta de 2 a 6 compresores, 1 condensador, hasta 20 cámaras frigoríficas y más de 20 armarios.

Clasificación de los Cuartos fríos, según la temperatura alcanzada dentro de la cámara.

Aquí podemos dividir dos tipos de cámaras frigoríficas.

  • Cámaras frigoríficas de temperatura positiva.
  • Cámaras frigoríficas de temperatura negativa.

Ahora vamos a definirlas.

Cuartos Fríos de temperatura positiva.

Las cámaras frigoríficas más comunes, se denominan cámaras frigoríficas positivas.

Aunque la carga térmica no baja de cero, la temperatura de evaporación, se ubica entre

-10°C, a 0°C.

El tipo y la calidad requerida del producto a almacenar, definen la diferencia de temperatura entre la carga y el evaporador.

Como estos equipos, no tienen como objetivo la congelación, la potencia de estos sistemas es más baja.

Cuartos fríos de temperatura negativa.

En este tipo de cuarto frío, la carga térmica se congela.

Es importante para su diseño, la rapidez con que la carga debe congelarse.

La potencia de este tipo de instalaciones es más alta.

Clasificación, según el sistema de descongelación, que usa el cuarto frío.

  • Cuarto frío con Descongelamiento Natural.
  • Cuarto frío con Descongelamiento con resistencia eléctrica.
  • Cuarto frío con Descongelamiento por by pass de gas caliente.

Ahora vamos a definirlas.

Descongelamiento Natural.

  • La descongelación natural con aire, es posible cuando la temperatura de la habitación fría, es superior a 4°C.
  • La programación del descongelamiento natural, es muy frecuente por tiempo, y puede usarse también el valor de temperatura.
  • Con este sistema de descongelamiento, Se detiene el enfriamiento de la cámara frigorífica, y el ventilador del evaporador, sigue funcionando.
  • En este método de congelación, se recomienda antes de apagar al compresor, realizar un vació del evaporador, para ello, se usa un solenoide ubicado antes de la válvula de expansión, que corta la entrada de refrigerante al compresor, y que por lo tanto lo hace apagar, por la  disminución de presión, que logra captar el presostato de baja.
  • Este método de descongelación, puede tardar bastante, una vez se apaga el compresor.
  • Una temperatura del ambiente exterior  más alta, hará que la descongelación sea más rápida.
  • La descongelación con agua, es otro tipo de método de descongelación natural.
  • Se rocía agua sobre la superficie de enfriamiento, y puede derramarse fácilmente en la habitación.
  • Es un método de descongelación anticuado, y  ya no se recomienda.
  • Para volver a encender el equipo, se requiere primero abrir el paso de refrigerante al evaporador, que  fue cortado inicialmente por la válvula solenoide.

Descongelación por resistencia eléctrica.

  • La descongelación eléctrica, es un método sencillo, que solo necesita instalar calentadores eléctricos, cerca del evaporador, y conectarlos mediante cables eléctricos.
  • Desde el punto de vista operativo, es un método de descongelación caro, porque consume mucha energía.
  • Sin embargo, en algunos sistemas puede ser el único método posible de descongelación.
  • La descongelación se puede iniciar manualmente a pedido, y finalizar a una temperatura establecida, o después de un tiempo específico.
  • En este método de congelación, también se recomienda antes de apagar al compresor, realizar un vació del evaporador, para ello, se usa un solenoide ubicado antes de la válvula de expansión, que corta la entrada de refrigerante al compresor, y que por lo tanto lo hace apagar, por la  disminución de presión, que logra captar el presostato de baja.
  • Una vez apagado el compresor, se encienden las resistencias eléctricas.
  • En este método de descongelación,  una vez encendidas las resistencias eléctricas, se apagan los ventiladores del evaporador, para no afectar con aire caliente la carga que se está enfriando.
  • Para restablecer el equipo, se abre la válvula solenoide, para que en aumento de presión en la succión del compresor, permita su encendido.

Descongelación por by pass de gas caliente.

  • El gas caliente utilizado es gas de alta presión del lado de alta presión del sistema de refrigeración.
  • En principio, el sistema de descongelación por gas caliente ahorra energía.
  • La descongelación por gas caliente es un método de descongelación relativamente complicado y se utiliza principalmente en sistemas grandes con más de 3 a 4 evaporadores. Los evaporadores pueden funcionar al mismo tiempo que el enfriador de aire que se va a descongelar.
  • Se necesitan más válvulas para descongelar con gas caliente y el sistema de control también es más complejo.
  • En el diagrama se muestra la versión más simple, un bypass de gas caliente desde la descarga hasta la entrada del evaporador. Este método no ahorra energía. Se necesita un acumulador de succión para proteger el compresor.
  • Un regulador de presión de succión protege el compresor contra una alta presión de succión.

Clasificación del cuarto frío, según los Componentes de control:

Circuito de refrigeración simple para cámaras frigorífica.

  • Se puede utilizar un circuito de refrigeración simple, para una cámara fría.
  • Tiene un bajo costo y un bajo nivel de complejidad, pero también tiene algunas desventajas, como la mala precisión de la temperatura, y el riesgo de deshidratación del producto.
  • Mayormente este tipo de cuartos fríos, poseen sistema de descongelación natural.

Entre los mecanismos de control destacan.

1. Controlador electrónico sencillo.

2. Presos tato de baja y alta.

3. válvula solenoide.

4. Válvula de expansión termostática de bulbo.

Circuito de refrigeración para cámaras frigoríficas, Completo.

  • Es un sistema que puede tener más de un evaporador.
  • En el circuito de refrigeración, hay la presencia de válvulas de regulación de presión mecánica, como.
  • Regulador de presión de evaporación (K V P), para protección del producto, y alcanzar una temperatura más precisa.
  • Ahora vamos hablar, de las estrategias de control, que usa el cuarto frío para adaptarse a la carga de enfriamiento.
  • Empecemos diciendo, que Las variaciones de la carga de enfriamiento, pueden ser causadas por el cambio  de temperatura exterior, por ejemplo por variación de condiciones, como la hora de funcionamiento, o la época del año, por ejemplo, equipo trabajando de día, de noche, en verano, o invierno.
  • Las  variaciones de la carga de enfriamiento, también depende  lógicamente de los productos en el interior, en condiciones como temperatura, peso, recambios de producto, etc.
  • Todos los cambios mencionados anteriormente,  hacen que la unidad tenga que adaptarse, a la demanda de frío que se necesita.

Cuartos Refrigerados ¿Cómo Simular las propiedades termodinámicas?

Haciendo uso del siguiente programa se puede conocer las propiedades presentes en un cuarto frío:

Simulador de Chiller

El Simulador de Chiller nivel uno le permite al participante familiarizarse con las primeras variables  de importancia en  estas máquinas e iniciar el entendimiento del funcionamiento de  los sistemas de distribución de agua helada

El Simulador de Chiller te permite empezar a conocer las instalaciones de agua helada

El simulador representa los datos que arrojaría el panel de control de una central conformada por  3 chillers de 30 Toneladas refrigeración cada uno  instalados para el acondicionamiento ambiente en un centro comercial que cuenta con 20 locales de 7m x 7m x 2,6m cada uno mas pasillos de acceso.

El Programa solicita los siguientes datos:

  • Número de locales abiertos (que tienen consumo de aire acondicionado)
  • Número de personas aproximado en el centro comercial.
  • Temperatura del ambiente exterior.
  • Estado de mantenimiento del evaporador para cada chiller.
  • Estado de mantenimiento del condensador para cada chiller.
  • Temperatura del agua requerida a la salida de la estación de chillers. (set point didáctico)-

Es importante mencionar que el panel de control del simulador incluye sala de bombas donde arroja el valor de caudal por cada ramal y el número de bombas requerido.

Cada chiller cuenta con un condensador enfriado por aire.  El Objetivo de tener estas tres máquinas enfriadoras  es ajustar la capacidad de la estación  lo más cercano posible a la demanda de calorías del centro comercial.

La Instalación cuenta con una sala de bombas de 80 GPM cada una con capacidad de 33-66-100% de variación de caudal dependiendo de las necesidades del sistema.  Es decir teniendo en cuenta la demanda de carga térmica del centro comercial se hace uso de una, dos o tres bombas para el suministro del caudal de agua helada.  Cada una posee su motor de velocidad constante.

Las características de diseño de esta instalación es la siguiente: El Caudal de agua a la aplicación dependerá de la demanda calorífica de esta.  La cantidad de agua que no se necesita regresa al chiller.

Nuestro Curso de chiller cuenta con muchos Simuladores y Clases Técnicas.

Por supuesto que un solo Simulador no es suficiente para dominar todos los conceptos.  Existen muchos tipos de instalaciones y tecnologías para estos equipos, todo ello lo aprenderá participando en nuestro Curso de Chiller con muchas clases, evaluaciones, asesorías y simuladores.

Para empezar a entender la instalación de nuestro caso observemos el sistema de distribución cuando trabaja un solo chiller es decir con una carga térmica menor a 35 Toneladas Refrigeración.

Ahora podemos observar todo el sistema con los tres chiller y las tres bombas de la estación con la y la aplicación es decir donde llega el agua helada.

Ingrese los valores requeridos por el programa, haga variaciones y saque sus conclusiones.

¿Qué debemos saber a cerca de los chillers antes de su selección definitiva?

Para conocer las ventajas y desventajas de los tipos de máquinas enfriadoras de agua en sus aplicaciones  le invitamos a visitar las siguientes direcciones:

Chiller enfriado por Aire

Partes de un chiller

Aire Acondicionado Tipo Chiller

Chiller Enfriador de agua Industrial

Curso de Chiller sistemas de agua Helada.

Tabla para calcular btu aire acondicionado.

El cálculo del aire acondicionado mediante tablas debe considerar, como mínimo, los siguientes factores:

  1. Área y Volumen del local: Para ello Mida la altura, longitud y el ancho de la sala utilizando una cinta métrica. Luego, calcula el área multiplicando ambos valores.
  2. Aislamiento: Evaluar el tipo de material de las paredes y techos, y si están aislados adecuadamente.
  3. Infiltración de aire: Cuando hay presencia de ventanas o puertas, que se abren o cierran constantemente, parte del aire caliente del exterior entra al local, añadiendo una nueva carga térmica a considerar.
  4. Ventanas y puertas: Considerar el número, tamaño, tipo de vidrio y calidad de sellado de ventanas y puertas.
  5. Orientación del local: Determinar si las paredes y ventanas están orientadas al norte, sur, este o oeste.
  6. Sombras: Evaluar la cantidad de sombra que recibe el local de edificios cercanos, árboles u otras estructuras.
  7. Cantidad de ocupantes: La cantidad de personas y su nivel de actividad influyen en la cantidad de calor adicional que se introduce en el espacio.

Tabla de aire acondicionado por metro cuadrado y pies ¿Qué debe Saber ANTES de usarla?

  • BTU es la unidad  para medir la energía en forma de calor del sistema de medidas inglés, cuyas siglas significan Unidad Térmica Británica.
  • Recuerde que el aire acondicionado, contrario a lo que muchos piensan, NO se encarga de introducir frío a la habitación, en cambio su función es extraer y expulsar el calor interno del local, donde se encuentra instalado.
  • Entonces Los BTU se usan para medir la cantidad de calor, que un aire acondicionado puede expulsar de un local al ambiente exterior, usualmente en un tiempo de una hora BTU/h.
  • Al salir el calor del local, baja la temperatura, y se produce la sensación de frío.
  • En nuestra tabla de cálculo de BTU por metro cuadrado, se han considerado en una misma columna los factores de aislamiento, orientación, ventanas, y sombra, junto con la clasificación de paredes y techos que afectan la carga térmica.
  • En la tabla de cálculo de BTU por metro cuadrado, se ha incluido en otra columna el factor de infiltración de aire caliente desde el exterior y la presencia de ocupantes, para promediar el efecto de estas condiciones en el cálculo.
  • Para áreas más grandes, es recomendable utilizar más de un equipo para alcanzar la potencia necesaria según la tabla. Esto permitirá una mejor distribución del aire frío.

¿Cómo usar la Tabla de aire acondicionado por metro cuadrado?

Esta tabla ha sido elaborada para altura de techos menores a 3 m. Siga los siguientes pasos:

  • Considere la utilización de nuestras tablas para techos menores a 3 metros.
  • Calcule el área del local.
  • Considere las condiciones físicas del local a climatizar, y la aplicación tome como referencia la información de las columnas.
  • Observe los ejemplos de calculo.
  • No sobre dimensione su equipo, si considera que las condiciones de su local no son exactas a la mencionadas en la tabla, seleccione un promedio entre los valores de esta, o use la aplicación de calculo de carga térmica, que presentamos en este mismo post.

Btu por m2 calcular capacidad de aire acondicionado:

Area
ft2

m2
SIN
Infiltración
Frecuente de
aire desde
exterior
Ocupación
BAJA
CON
Infiltración
Frecuente de
aire desde
exterior
Ocupación
ALTA
< 75
pies2
< 7
m2
Con
Paredes
o Techo
Caliente
7000
Btu/h

9000
Btu/h
8000
Btu/h

10000
Btu/h
107
pies2
10
m2
Con
Paredes
o Techo
Caliente
9000
Btu/h

11000
Btu/h
12000
Btu/h

14000
Btu/h
161
pies2
15
m2
Con
Paredes
o Techo
Caliente
12000
Btu/h

14000
Btu/h
14000
Btu/h

16000
Btu/h
214
pies2
20
m2
Con
Paredes
o Techo
Caliente
14000
Btu/h

16000
Btu/h
18000
Btu/h

20000
Btu/h
268
pies2
25
m2
Con
Paredes
o Techo
Caliente
18000
Btu/h

20000
Btu/h
24000
Btu/h

30000
Btu/h
321
pies2
30
m2
Con
Paredes
o Techo
Caliente
24000
Btu/h

30000
Btu/h
30000
Btu/h

36000
Btu/h
375
pies2
35
m2
Con
Paredes
o Techo
Caliente
30000
Btu/h

36000
Btu/h
34000
Btu/h

40000
Btu/h
428
pies2
40
m2
Con
Paredes
o Techo
Caliente
36000
Btu/h

40000
Btu/h
40000
Btu/h

48000
Btu/h
TABLA 1 PARA CALCULAR BTU AIRE ACONDICIONADO EN PIES Y METROS

Aire acondicionado para 15 metros cuadrados Ejemplo usando la tabla BTU por m2:

El área de un local se calcula multiplicando ambas dimensiones principales, largo por ancho.

  • Altura de techo 2.5 metros, en este caso multiplique largo y ancho ejemplo 3.5 m x 4 m.
  • Esta multiplicación tiene como resultado 15 m2, al entrar a la tabla se encuentra para aplicación con pocos ocupantes, sin infiltración frecuente de aire caliente desde el exterior, con temperatura de pared y techo igual al ambiente del local, se tiene un valor de 12000 Btu/hora.
Area
ft2

m2
Sin infiltración
frecuente de
aire exterior,
con ocupación
normal.
Con infiltración
frecuente de
aire exterior,
con ocupación
Alta.
482
pies 2
45
m2
Con
Paredes
o Techo
Caliente
42000
Btu/h

46000
Btu/h
46000
Btu/h

52000
Btu/h
536
pies 2
50
m2
Con
Paredes
o Techo
Caliente
48000
Btu/h

53000
Btu/h
53000
Btu/h

64000
Btu/h
642
pies 2
60
m2
Con
Paredes
o Techo
Caliente
58000
Btu/h

64000
Btu/h
64000
Btu/h

72000
Btu/h
750
pies 2
70
m2
Con
Paredes
o Techo
Caliente
68000
Btu/h

72000
Btu/h
72000
Btu/h

84000
Btu/h
856
pies 2
80
m2
Con
Paredes
o Techo
Caliente
78000
Btu/h

84000
Btu/h
86000
Btu/h

94000
Btu/h
964
pies 2
90
m2
88000
Btu/h

94000
Btu/h
94000
Btu/h

100000
Btu/h
1070
pies 2
100
m2
Con
Paredes
o Techo
Caliente
96000
Btu/h

100000
Btu/h
100000
Btu/h

108000 Btu/h
TABLA 2 PARA CALCULAR BTU AIRE ACONDICIONADO EN PIES Y METROS

Aire acondicionado para 50 metros cuadrados Ejemplo con tabla BTU por m2:

Se necesita saber la capacidad que debe tener un A/A para un salon de dimensiones 5 m de largo por 10 de ancho con techo de 2.5 metros, con un pequeño grado de infiltraciones de aire calientes en pequeños momentos.

  • Se calcula el area multiplicando 5m por 10 m para un area de 50m2.
  • Como hay la posibilidad de infiltraciones de aire caliente, se selecciona una capacidad recomendada de 53000 Btu/hora.

¿Qué confiabilidad tiene la Tabla de Calculo de BTU por metros cuadrados para aire acondicionado?

El uso de la Tabla para calcular btu aire acondicionado, es mas recomendable para conocer la capacidad de equipos en áreas de menos de 100 m2.

Cuando el área del salón aumenta, crece la influencia de la cantidad de personas, y el área de intercambio con el ambiente en paredes y techos puede ser muy importante. Además en salones grandes hay mayor posibilidad de fuentes internas de calor y alturas de techo mas superiores.

Calcular frigorias (fg/h) aire acondicionado por m2 con OTRAS Tablas:

Esta es la tabla para calcular las frigorias de aire acondicionado:

AREA
ft2

m2
 A/A
fg/h
HOGAR
 A/A
fg/h
COMERCIO
< 75
Pies2
< 7
m2
1.951
fg/h
2.269
fg/h
107
ft2
10
m2
2.269
fg/h
3.025
fg/h
161
ft2
15
m2
3.025
fg/h
3.529
fg/h
214
ft2
20
m2
3.529
fg/h
4.537
fg/h
268
ft2
25
m2
4.537
fg/h
6.050
fg/h
321
ft2
30
m2
6.050
fg/h
7.562
fg/h
375
ft2
35
m2
7.562
fg/h
8.570
fg/h
428
ft2
40
m2
9.074
fg/h
10.083
fg/h
Tabla 3 Frigorias de aire acondicionado por m2
AREA
ft2

m2
 A/A
fg/h

HOGAR
 A/A
fg/h

COMERCIO
482 ft245 m210.587
fg/h
11.595
fg/h
536 ft250 m212.099
fg/h
13.359
fg/h
642 ft260 m214.620
fg/h
16.132
fg/h
750 ft270 m217.140
fg/h
18.149
fg/h
856 ft280 m219.661
fg/h
21.678
fg/h
964 ft290 m222.182
fg/h
23.694
fg/h
1.070 ft2100 m224.198
fg/h
25.206
fg/h
Tabla 4 Frigorias de aire acondicionado por m2

Aire acondicionado para 12 metros cuadrados Ejemplo usando la Tabla BTU por m2:

El área de un local se calcula multiplicando ambas dimensiones principales, largo por ancho. En este caso las dimensiones generales del salón son 3 metros por 4 metros, altura de techo de 3 metros

  • Calculando el área se multiplica 3 metros por 4 metros obtenemos 12 metros cuadrados.
  • Con este valor entramos a la TABLA PARA CALCULAR BTU AIRE ACONDICIONADO y seleccionamos la capacidad.
  • En este caso la capacidad esta entre 9000 Btu/hora y 12000 Btu/hora sí la aplicación es hogar.
  • Cuando el valor del área no se encuentra exactamente en la tabla se toma el valor más cercano superior, en este caso 12000 Btu/hora
  • Además la tabla ha sido elaborada para techos con un valor promedio de 2.5 metros y en este caso el techo es de 3 metros, por ello es aun mas justificable escoger el valor de capacidad de 12000 Btu/hora.
AREA
ft2

m2
A/A
WATT

HOGAR
A/A
WATT

COMERCI
O
< 75
pies2
< 7
m2
2.052
W
2.638
W
107
ft2
10
m2
2.638
W
3.517
W
161
ft2
15
m2
3.517
W
4.103
W
214
ft2
20
m2
4.103
W
5.276
W
268
ft2
25
m2
5.276
W
7.034
W
321
ft2
30
m2
7.034
W
8.793
W
375
ft2
35
m2
8.793
W
9.965
W
428
ft2
40
m2
10.552
W
11.724
W
Tabla 5 de Watt de aire acondicionado por m2
AREA
ft2

m2
A/A
WATT

HOGAR
A/A
WATT

COMERCIO
482 ft245 m212.310  W13.483 W
536 ft250 m214.069  W15.534 W
642 ft260 m217.000  W18.758 W
750 ft270 m219.931  W21.103 W
856 ft280 m222.862  W25.207 W
964 ft290 m225.793  W27.551 W
1.070 ft2100 m228.138  W29.310 W
Tabla 6 Watt de aire acondicionado por m2

Aire acondicionado para 40 metros cuadrados ejemplo usando la tabla de Frigorias:

Un salon tiene las siguientes dimensiones largo 8 metros y ancho 5 metros, con una altura de techo promedio de 3 metros. ¿Cual debe ser la capacidad del equipo usando la tabla de calculo de frigorias por metro cuadrado?

  • El area del salon se obtiene multiplicando largo y ancho es decir 8 m por 5 m para un area de 40 m2
  • De la tabla se obtiene un valor de capacidad para el equipo de 10.587  Frigorías/ hora.
  • Como la tabla ha sido diseñada para techos de 2.5 metros, y en este caso la altura promedio del local es de 3 metros se debe usar de la tabla como guía, el valor inmediatamente superior al calculado.
  • En este caso el valor calculado es 40 m2 se toma de la tabla 50 m2.
  • Para 50 m2 la capacidad recomendada es de 12.099  Frigorías/ hora (48000 Btu/hora)

Aire acondicionado para 20 metros cuadrados usando la tabla de frigorias.

Un salon tiene un largo de 4 metros y ancho de 5 metros, con un techo de altura promedio de 2.4 metros. El pequeño salon en pequeños momentos recibe infiltraciones de calor desde el exterior.

  • Con las dimensiones se calcula el area cuyo resultado se obtiene al multiplicar 5m por 4m = 20m2
  • Con el area se busca en la tabla de frigorias y se obtiene un valor de 3.529  Frigorías/ hora sin problema porque el techo es menor a 2.5 metros.
  • Como hay la posibilidad de infiltraciones de aire caliente en pequeños momentos, es recomendable el uso del valor para aplicación comercial, es decir se selecciona finalmente una capacidad para el equipo de 4.537 Frigorías/hora

Aire acondicionado para metros cuadrados m2 con Fórmula de BTU:

La aplicación de la fórmula para calcular btu por m2 para salones es:

Cálculo Btu Aire Acondicionado = 650 x área salón + 500 x personas máximo

Así por ejemplo, para un salón de 20 m2 con un máximo de tres personas se tiene:

Calculo Btu Aire Acondicionado = 650 x 20m2 + 500 x 3 personas = 14500 btu/h

Capacidad de enfriamiento de un minisplit con Fórmula de BTU en salones más grandes.

A medida que el salón aumenta de tamaño, factores como número de personas, calentamiento de paredes externas, empieza a ser mas influyente, en este caso es recomendable hacer la siguiente aproximación:

Cálculo de Aire Acondicionado = 500 x área de salón + 500 x n personas + 500 x área Caliente.

Así por ejemplo, para un salón de 100 m2 y un máximo de 50 personas, con una pared de 2m x 10m (20 m2)de afectación por calor externo se tiene:

Cálculo de aire acondicionado = 500 x 100 + 500 x 50 + 500 x 20 = 85000 Btu/h

Capacidad de enfriamiento de un minisplit con Fórmula en salones más grandes, con fuentes de calor importantes.

Como estudiamos anteriormente, a medida que el salón aumenta de tamaño, aumentan las posibilidades de presentarse factores, que puedan influir en el cálculo de la carga térmica. Por ejemplo existen aplicaciones, donde fuentes de calor dentro del salón pueden ser influyentes. Para ello tenemos:

Cálculo de Aire Acondicionado = 500 x área de salón + 500 x n personas + 500 x área Caliente+1.75 x Suma potencia de equipos (w) / n equipos

Efectivamente se ha agregado a la fórmula anterior una expresión adicional, el calor que proviene de fuentes eléctricas.

Sume la potencia de todos los equipos en la unidad W (vatios). Se Divide entre el número de equipos, para obtener un promedio

Así por ejemplo, para un salón grande con 15 equipos, se realiza la suma de la potencia. Suma = 1000 w

Se divide entre 15 (por ser 15 equipos) = 1000 w/15= 66.66 Btu/h

Este valor se debe agregar al cálculo, multiplicando por el 1.75 de la fórmula.

Aire acondicionado para 80 metros cuadrados Ejemplo con formula de BTU:

Se tiene un salon de 8 metros de largo por 10 metros de largo una altura promedio de 2.5 metros, techo totalmente aislado ( es decir el techo no se calientan excesivamente y practicamente tienen la misma temperatura de todo el local) El salon posee ciertos días un maximo de 40 personas una de sus paredes tiene ventanas que suman de area 12 m2 y se calientan, se desprecian las fuentes de calor internas.

Se calcula el area del local en este caso largo por ancho es decir 8 m x 10m = 80m2.

Cálculo de Aire Acondicionado = 500 x área de salón (80m2) + 500 x n personas (40 persons)+ 500 x área Caliente (12 m2)

Cálculo de Aire Acondicionado = 500 x (80m2) + 500 x (40 persons)+ 500 x (12) = 40000 Btu/hora + 20000 Btu/h + 6000 = 66000 Btu/h

Aire acondicionado para 70 metros cuadrados Ejemplo con formula de BTU:

Un salon tiene un techo aislado de altura promedio de 3 metros, con una ocupación maxima en ciertos dias de 50 personas. Posee fuentes de calor internas (10) que sumadas sus potencias electricas alcanzan un valor de 3000 W. Una de sus paredes tiene ventanas cuyas areas sumadas tienen un valor de 15 m2 y calienta.

Cálculo de Aire Acondicionado = 500 x área de salón + 500 x n personas + 500 x área Caliente+1.75 x Suma potencia de equipos (w) / n equipos

Cálculo de Aire Acondicionado = 500 x 70 m2 + 500 x 50 personas + 500 x 10m2+1.75 x 3000w / 10 equipos

Cálculo de Aire Acondicionado = 35000 Btu/h + 25000 Btu/h + 5000 Btu/h+ 525 btu/h = 65525 Btu/h

Calculadora frígorias:

¿Cómo Calcular el aire acondicionado sí el área es mas grande o tiene caractristicas diferentes al promedio?

¿Cuantas frigorias necesito?

Cuando el requerimiento de la instalación es mayor debemos usar una aplicación que nos permita conocer con mayor exactitud la potencia del aire acondicionado.

Calculadora de frigorias o btu por m3 variando altura del techo:

Nuestro programa toma en cuenta las variables más influyentes en el cálculo, tales como conducción a través de las paredes, carga por número de personas, fuentes de calor por artefactos eléctricos.

Recuerde que aunque la correcta preselección del equipo  es de vital importancia, el procedimiento de instalación y mantenimiento son también los factores complementarios para una larga vida útil del equipo trabajando satisfactoriamente.

PROGRAMA PARA CALCULAR AIRE ACONDICIONADO

Calculo Aire Acondicionado para metros cuadrados Ejemplos mas comunes con CALCULADORA:

Para el calculo de aire acondicionado, el metodo mas recomendable es el uso de nuestro programa, a continuación se muestran varios ejemplos para su utilización correcta.

Aire acondicionado para 9 metros cuadrados:

  • Un salon de 3 metros de largo y 3m de ancho con techo de 2.5 metros.
  • Pocas infiltraciones de aire calientes.
  • Con techo caliente (unos 3 °C por arriba al promedio)
  • Sin ventanas ni paredes calientes.
  • Ocupantes 2 personas.
  • Sin fuentes de calor apreciables

Con estos datos el programa arroja una capacidad de 7750 Btu/h o 1937.5 Frigorias/hora

Aire acondicionado para 10 metros cuadrados:

  • Un salon de 3.3 metros de largo 3.3 metros de ancho y altura de 3 metros.
  • Techo caliente 5°C arriba del valor de temperatura del local.
  • Ocupación de 2 personas.
  • Sin fuentes de calor importantes.
  • Con infiltraciones de aire caliente media.
  • Sin ventanas ni paredes calientes.

Con estos datos el programa arroja un valor de 12924.55 Btu/h o 3231.1375 Frigorias/hora.

Aire acondicionado para habitación de 12 metros cuadrados:

  • Habitación de 3m de largo 4 m de ancho y techo de 2.5 metros.
  • Ocupantes = 2 personas
  • Techo que no calienta.
  • Ventana que calienta de un area de 1 m de largo por 1.5 metros de ancho (5°C arriba del local)
  • Pocas infiltraciones de calor.

Con estos datos el programa arroja un valor de 7562.5 Btu/hora o 1890.625 Frigorías/hora.

Aire acondicionado para habitacion de 15 metros cuadrados:

  • Habitación de 5m de largo por 3 metros de ancho con techo de 2.8 metros.
  • El techo calienta 3°C arriba del promedio del local.
  • Una parte de la pared calienta 3°C arriba del local (area de 2m por 1m)
  • Ocupantes = 2 personas.
  • Fuentes de calor interna = 0
  • Con infiltraciones de aire caliente medianas.

Con estos datos el programa arroja un valor de 14250 Btu/hora o 3562.5 Frigorías/hora.

Aire acondicionado 20 metros cuadrados:

  • Salon de 5 m de largo por 4 m de ancho y techo de 2.5 m de altura (calienta 3°C arriba del promedio)
  • La pared calienta 3°C arriba del promedio tiene un area de 4 por 1.5 metros con ventana de 2 m2 que calienta 5°C arriba del promedio del local.
  • Ocupantes promedio 3 sin fuentes de calor.
  • Infiltraciones altas.

Con estos datos el programa arroja un valor de 21750 Btu/hora o 5437.5 Frigorías/hora.

Aire acondicionado para salon de 25 metros:

  • Un local de 5m de ancho y 5 m de largo, con una altura de techo 3 metros que no calienta.
  • Posee parte de pared que calienta 3°C arriba del promedio del local (2m x 2m)
  • Ventana de 3m2 que calienta 3°C arriba del promedio.
  • Sin infiltraciones de aire caliente con 2 ocupantes.
  • No hay fuentes de calor internas.

Con estos datos el programa arroja un valor de 15250 Btu/hora o 3812.5 Frigorías/hora

Aire acondicionado para 32 metros cuadrados:

  • Salon de 8 m de ancho y 4 metros de largo con techo de 3 metros de altura que calienta 7°C arriba del promedio.
  • Ocupantes 5 Con 4 fuentes de calor apreciables
  • Ni pared ni ventanas que calientan., con infiltraciones bajas.

Con estos datos el programa arroja un valor de36500 Btu/hora o 9125 Frigorías/h

Aire acondicionado para 35 metros cuadrados:

  • Salón de 7m de largo por 5 m de ancho con altura de 2.5 metros (techo calienta 5°C arriba del promedio de temperatura del salón)
  • Sin infiltraciones, ni parede que calienta.
  • Ventana de area 6m2 con temperatura 5°C arriba del local.
  • Ocupantes 3 sin fuentes de calor importantes.

Con estos datos el programa arroja un valor de 32125 Btu/hora o 8031.25 Frigorias/hora

Aire acondicionado para salon de 40 metros: cuadrados:

  • Un salon de 8 m de largo por 5 de ancho con una altura de 3 metros (techo no calienta)
  • No posee paredes ni ventanas que calienta.
  • Numero de ocupantes de 6 con cero fuentes de calor importantes.
  • Infiltraciones medias.

Con estos datos el programa arroja un valor de31800 Btu/hora o 7950 Frigorías/h

Aire acondicionado para 60 metros cuadrados:

  • Un salón con largo de 10m y ancho de 6m altura de 3m de altura (Techo no calienta)
  • Una pared de 3 por 5 metros calienta internamente 3°C por encima al promedio del local, sin ventanas.
  • Con infiltraciones de aire caliente altas, para 8 ocupantes sin fuentes importantes de cañor.

Con estos datos el programa arroja un valor de 54550 BTU/hora o 13637.5 Frigorias/hora

Aire acondicionado para 100 metros cuadrados:

  • Un salón con dimensiones de 10m de ancho y 10 m de largo y altura de 2.5 metros (techo no calienta)
  • No posee pared que caliente internamente pero si ventana de 5m x 1.5m (7°C arriba del promedio de la temperatura interna del local)
  • Número de ocupantes 40 sin fuentes de calor internas importantes.
  • Sin infiltraciones.

Con estos datos el programa arroja un valor de 73750 Btu/hora o 18437.5 Frigorías/hora.

Cálculo de Aire Acondicionado en BTU ¿Qué hacer después de calcular?

Después de realizar el cálculo en btu por hora puede necesitar este valor de potencia en otras unidades por ello tome:

¿Cuántos btu es una tonelada?

Una tonelada refrigeración equivale a 12000 btu por hora. Por lo tanto para llevar de btu a toneladas debe dividir los btu entre 12000. Si en cambio va llevar de toneladas a btu debe multiplicar por 12000.

¿Cuántos btu es un kilowatt Kw?

Un Kilowatt Kw equivale a 3413 btu por hora. Por lo tanto para llevar de btu por hora a kilowatt Kw debe dividir los btu entre 3143. Si en cambio va llevar de Kilowatt Kw a btu debe multiplicar por 3413.

¿Cuántos btu es una Frigoría?

Una Frigoría equivale a 0.25 btu por hora. Por lo tanto para llevar de btu a Frigoría debe dividir los btu entre 0.25. Si en cambio va llevar de Kilowatt Kw a btu debe multiplicar por 0.25.

Conociendo Cuantos btu por m2 necesito ¿Cuál aire acondicionado comprar?

Las dudas principales están relacionadas con el rendimiento o ahorro energético y por supuesto inversión comparado con los beneficios.

Podemos adelantar que el parámetro de medida actual para el rendimiento del equipo S E E R  Seasonal Energy Efficiency Ratio,   es el valor que debemos usar para la selección del aire acondicionado, siendo los equipos inverter los más aventajados cuando hablamos de eficiencia con SEER mayor a 13.

Un equipo tipo A++ con SEER entre 6 y 8 parece buena opción, pero teniendo en cuenta que los equipos tipo Inverter mayormente tienen este parámetro por encima de 13 entonces el costo energético de este ultimo puede ser mucho mayor al primero con A++.

Al saber de Cuantos btu debe ser mi aire acondicionado: ¿Que Fórmulas usar para Conocer su Consumo Eléctrico?

El parámetro usado para conocer el rendimiento de un aire acondicionado actual es el SEER.

Este parámetro nos indica la relación entre el frío producido, y la potencia eléctrica que se consume para lograr este frío. Las f´rmulas para realizar el cálculo de costos de funcionamiento son las siguientes:

  • (fórmula uno) Potencia eléctrica consumida W = Capacidad equipo (Btu/h) / EER
  • (fórmula dos) EER = -0.02 x SEER2 + 1.12 X SEER (BTU/H)/W
  • (fórmula tres) Costo eléctrico mensual = Potencia Eléctrica consumida (W) x horas de uso al mes x Costo centavos dolar de Kwh / 100000

¿Cuánto cuesta tener el aire acondicionado encendido?

Para calcular el costo de funcionamiento de un equipo actual, se realizan los siguientes pasos:

  • Paso 1 Cálculo del EER equivalente con el SEER.
  • Paso 2 Cálculo de la potencia eléctrica con el SEER.
  • Paso 3 Cálculo del costo de funcionamiento.

Calculo del EER equivalente con el SEER

Por ejemplo para un aire acondicionado inverter con SEER de 16 se tiene:

EER=-0.02 X 16 X 16 + 1.12 X 16 (fórmula dos)

EER= -5.12+17.92 = 12.8 (fórmula dos)

calculo de la potencia eléctrica con el seer

Potencia eléctrica consumida W = Capacidad equipo (Btu/h) / EER (fórmula uno)

Potencia eléctrica W =12000 (Btu/h) / 12.8 (fórmula uno)

Potencia eléctrica W =937.5 w

Cálculo del costo de funcionamiento.

Para saber el consumo del equipo, se debe usar la fórmula tres, además debe conocer el costo del Kwh de energía eléctrica en su país.

PaísCosto de electricidad
Centavos de dolar por KWH
Paraguay2.79
Mexico4.6
Argentina7.09
Ecuador7.23
Brasil8.26
Bolivia10.54
Colombia12.23
Costa rica14.27
Panama14.35
Chile15.01
Peru16.56
Guatemala17.95
Salvador 20.77
Uruguay23.08
Costo de energía

Vamos a tomar los siguientes datos:

  • País para realizar el calculo México, costo de 4.6 centavos(Kwh)
  • Funcionamiento de 8 horas diarias x 30 días = 240 horas al mes.

Costo eléctrico= (Potencia Eléctrica Wx horas de uso al mes x costo Kwh)/100000 (fórmula tres)

Costo eléctrico =937.5 W x 240 horas al mes x 4.6 centavos Kwh/100000

Costo eléctrico = 10.35 dolares al mes

¿Qué quiere decir que el rendimiento sea Mejor?

No quiere decir que enfrié MAS, sino que realiza la misma función con menor consumo de electricidad.

Sin embargo la inversión inicial del equipo con S E E R mayor puede ser muy alta y no ser justificable.

Por ejemplo si vamos a instalar el aire acondicionado  en un lugar donde estamos poco tiempo y talvez no acumulemos a la semana más de 8 horas pues la recuperación de la inversión de un equipo costoso sería muy lenta.

Ahora  si el equipo estará encendido más de 40 horas a la semana ya debemos saber que es cuestión de  algunos meses para recuperar el dinero invertido y aun así ahorrar.

Aire Acondicionado ¿Cuál Tipo Comprar?

El aire acondicionado tiene cuatro componentes básicos evaporador, condensador, capilar y compresor. El evaporador posee baja presión por ello la temperatura es baja, esto ocasiona que el aire se enfrié. Mientras el condensador se encuentra después de la descarga del compresor, con alta presión y temperatura, para poder expulsar el calor extraído en la habitación.

Existen varios tipos de aire acondicionado, de los cuales se puede seleccionar cual se ajusta mejor a las necesidades del usuario.

Aire acondicionado de ventana:

Es un modelo antiguo de aire acondicionado del tipo fijo. Generalmente ha perdido demanda, porque ha sido reemplazo en muchas aplicaciones por el aire acondicionado tipo split.

AIRE ACONDICIONADO DE VENTANA

características del Aire acondicionado de ventana:

  • Se caracteriza por la necesidad de abrir un agujero en la pared donde es instalado.
  • Para la instalación del equipo, se requiere de una persona con conocimientos en albañileria y electricidad, más que un técnico en refrigeración.
  • Es un equipo hermético, no requiere de intervención del sistema de refrigeración, para su instalación
  • Algunos modelos vienen cargados con refrigerante R-32 y R-410A
  • El precio de estos equipos en capacidades de 12000 BTU/hora están cercanos a los 350 dólares.
  • El evaporador debe quedar dentro del local, y el condensador fuera pero todos los componentes están juntos por ello se debe romper un punto en la pared a ubicarlo.
  • Actualmente esta en desuso, la capacidad mas frecuente esta por debajo de 24000 Btu/hora. Para su primera instalación, se requiere de un electricista y albañil.
  • Existen modelos de hasta 5000 Btu/hora.
  • Las dimensiones de un equipo de aire acondicionado de ventana, es de 19 de largo, 21.5 de ancho y 14 de alto, medida en pulgadas.
  • Puede ofrecer Aire limpio, con un sistema de ionizador de aire, que elimina el polen, y las impurezas.
  • Destacan modelos de la empresa LG, Frigidaire.

Aire acondicionado Split:

El aire acondicionado split, se caracteriza por trabajar con un sistema separados es dos partes, encontramos en la primera unidad al evaporador, y en la segunda unidad, se ubica el compresor, condensador y capilar. Estas dos partes están unidas por tuberías de cobre aisladas.

Características del Aire acondicionado Split:

  • La configuración del equipo split, permite alejar el ruido del compresor, y la salida de aire caliente para la condensación hacia el exterior.
  • Las tuberías de cobre aisladas, generalmente vienen de fabrica con una longitud cerca de 4 metros.
  • Podemos encontrar generalmente equipos desde 9000 Btu/hora hasta 60000 Btu/hora.
  • Las instalaciones de un aire acondicionado split, requieren de un técnico especializado, que conozca procedimientos básicos de instalación, como búsqueda de fugas con nitrógeno, vacío y comprobación de carga de refrigerante con manómetros y pinza a perimétrica.
  • La Organización de Consumidores y Usuarios (OCU) ha galardonado al aire acondicionado split DAIKIN FTXM25N / RXM25N9, como la mejor opción para una buena compra calidad-precio.
  • Existen aires acondicionados tipo split de valores de eficiencia, muy altas.
  • El precio para una potencia de 12000 Btu/hora oscila en 600 dólares.
  • El aire acondicionado split de venta actual, suele trabajar con R-410A o con Refrigerante R-32.
  • Entre las marcas mas resaltantes de aire acondcionado tipo split, destacan Mitsubishi Electric, LG, Daikin, Hisense, Giatsu, Haier, Panasonic, GREE.

Aire Acondicionado Multisplit:

El aire acondicionado multisplit, opera con el mismo principio del equipo Mini splitt, con la diferencia que se tienen varias unidades evaporadoras, con una sola unidad condensadora en el exterior.

La idea es acondicionar varias habitaciones con el mismo equipo, de manera de centralizar el funcionamiento y mantenimiento de condensador, compresor y capilar.

Aire Acondicionado Portátil:

Este tipo de aire acondicionado, sólo se recomienda cuando no se desea realizar una inversión en instalaciones fija, por solo utilizarse el equipo de forma provisional, o en determinadas épocas del año.

características del aire acondicionado portátil:

  • Es una solución sencilla y rápida, al no requerir personal especializado para la instalación.
  • El comprador del equipo, puede realizar la instalación sin necesidad de herramientas, ni conocimiento en el área.
  • El aire acondicionado portátil, sirven de complemento para otros sistemas de aire acondicionado existentes, cuando los equipos instalados, no resultan suficientes, en determinadas fechas del año.
  • Son equipos de baja capacidad de enfriamiento, generalmente de menos de 18000 Btu/hora.
  • Es recomendable antes de la selección de un aire acondicionado portátil , tener en cuenta, que estos equipos necesitan de una salida de aire caliente, encargada de refrescar al condensador, y también necesitan de atención al agua de condensado, que sale del evaporador.
  • Aunque estos equipos traen un conducto, que permiten expulsar el aire caliente, que sale del condensador, lo más lejos posible del aire acondicionado, sin duda esto puede afectar su rendimiento, por ello es recomendable, realizar la expulsión a través de ventanas hacia el exterior.
  • En cuanto el agua condensada, algunos equipos cuentas con depositos portátiles, que permiten almacenar el agua condensada, con un sistema de alarmas, que permite que el tanque no rebose.
  • Aunque los fabricantes han mejorado el nivel de ruido de los sistemas en general, sin duda el hecho de tener el compresor dentro de la misma área a climatizar, sin duda afecta el ambiente acústico del local.
  • Pueden tener funciones humidificación, depuración del aire, des humidificación, programación horaria, modo noche o sleep, velocidades de ventilación, etc.
  • La mayoría de estos equipos no son inverter.
  • Las dimensiones varia, generalmente están en el rango de 8o cm de altura, con 40 cm de ancho y largo, con un peso cercano a 40 kg.
  • El precio de un aire acondicionado portátil de 12000 Btu/h, esta cercano a 400 dólares.
  • Fabricantes como Black + Decker, Honeywell, tienen líneas especificas de aire acondicionado del tipo portátil.
  • Generalmente vienen cargados con refrigerante del tipo R-410A.

Aire Acondicionado por conductos:

Este sistema se usa para acondicionar áreas mas grandes, usando un solo equipo.

características del aire acondicionado por conductos:

  • Es un equipo de aire acondicionado, que tiene unido en un solo conjunto, las partes esenciales del ciclo de refrigeración.
  • El equipo se conecta a una red de conductos de impulsión de aire, en algunos casos a una red de retorno.
  • El equipo no hace más que tomar el aire de la estancia por el conducto de retorno, enfriarlo e impulsarlo de nuevo por el ducto de impulsión.
  • Generalmente se venden para capacidades superiores a las 30000 Btu/hora.
  • Requiere de un instalador profesional, sobre todo para el diseño de una distribución correcta del aire, a través de los ductos.
  • El costo de la instalación es alto, pero si se realiza una selección adecuada del equipo, se pueden lograr ahorros energéticos que compensen la inversión inicial.
  • Una de las principales ventajas de este tipo de equipo, es que permite la renovación del aire dentro de los locales, ya que la instalación puede diseñarse para expulsar una parte del aire, y renovarlo con otra.
  • La inversión inicial por cada tonelada refrigeración que se necesite, disminuye al aumentar la capacidad del aire acondicionado que se va comprar.
  • A parte de la inversión inicial del equipo se debe considerar, materiales para ductos, y mano de obra calificada para la instalación.

Aire Acondicionado Frío Calor:

Este tipo de aire acondicionado tiene la misma forma física de un split, pero puede trabajar como generador de aire frío o caliente, simplemente con una inversión del ciclo de refrigeración.

caracteristicas del aire acondicionado frio calor:

  • Su instalación es rápida, aunque debe ser realizada por un técnico de aire acondicionado acreditado.
  • Pueden ser equipos muy eficientes, no contaminantes, ya que no genera humos ni residuos.
  • Necesitan el mismo mantenimiento de un aire acondicionado convencional.
  • Es necesario colocar una unidad exterior.
  • El aire acondicionado en modo calor, es más apropiados para zonas costeras con climas templados e inviernos suaves, donde las necesidades de calefacción es más moderada.
  • La eficiencia de estos equipos disminuye cuando la temperatura exterior es inferior a -5ºC , ya que trasladan el calor del exterior al interior de los hogares.
  • Es necesario incrementar la potencia eléctrica contratada porque su uso conlleva consumo eléctrico.
  • Es útil para proporcionar aire acondicionado frio o caliente, en zonas especificas.

Aire acondicionado Tecnología Inverter:

Los aires acondicionados que trabajan con tecnología inverter, son equipos cuyo funcionamiento depende del calor, que se necesite sacar del lugar donde se encuentren instalados.

Por ejemplo, en días muy calientes presentaran mayor capacidad de enfriamiento trabajando tal vez al 100%y días más fríos menor capacidad porque no se necesitan trabajando a una menor capacidad.

¿Dónde está el Ahorro de los aires acondicionados inverter?

  • Sí por ejemplo cuando encendemos el aire acondicionado la temperatura del salón es muy alta, entonces el equipo trabajara a una potencia mayor para alcanzar la temperatura de confort rápidamente.
  • Después de lograr la temperatura fijada por el usuario, el equipo no necesitara tanta capacidad y solo trabajara al porcentaje de potencia necesaria para mantener la temperatura que ya alcanzo.
  • Esta disminución de potencia puede ser de hasta un 40% de ahorro energético para el usuario dependiendo del SEER del equipo.
  • En cambio un equipo convencional trabaja siempre al 100% de capacidad, sólo que apaga cuando el salón esta frío, y enciende cuanto esta caliente. El problema es que el consumo de un compresor al arranque es muy alto, ocasionando desperdicio de energía.
  • Sin embargo es importante mencionar, que si el aire acondicionado esta sometido siempre al 100% de carga térmica o de capacidad, por ejemplo siempre trabajando con un máximo de ocupantes en el local, o trabajando en horas de temperatura ambiente altas. el ahorro en energía eléctrica con un equipo inverter es muy bajo.
  • El ahorro a capacidades altas es bajo porque el inverter tiene la capacidad de trabajar a bajas capacidades, pero si estas condiciones no se presentan, tampoco se va a manifestar el ahorro.

¿Como saber si necesita un aire acondicionado inverter según la aplicación?

Para saber que aire acondicionado debe comprar, puede hacer uso de la siguiente tabla orientativa, tome en cuenta que siempre el equipo debe ser seleccionado para el máximo de ocupantes posibles dentro del local, usando las formulas y programas que tenemos en esta web.

Condición
del
equipo
Número
de
Ocupantes
Ahorro de Inverter
Vs convencional,
mínimo 40 horas
de trabajo semanal
Equipo trabaja
solo de día
Constantemente
Alta
Bajo
Equipo trabaja
solo de día
Constantemente
Baja
Alto
Equipo trabaja
solo de día
Cambia de
Alta y baja
Medio
Equipo trabaja
día y noche
Constantemente
Alta
Bajo
Equipo trabaja
día y Noche
Cambia de
Alta y baja
Medio
Equipo trabaja
día y Noche
Constantemente
Baja
Alto
Equipo trabaja
solo de Noche
Constantemente
Baja
Alto
Equipo trabaja
solo de Noche
Cambia de
Alta y baja
Medio
Equipo trabaja
solo de Noche
Constantemente
Alta
Bajo
El ahorro es proporcional al número de horas de trabajo semanal.
