Categoría: Refrigeracion

Los Tipos de Minisplit son:

• Minisplit de pared
• Minisplit de techo.
• Minisplit para suelo
• Minisplit tipo Cassette.
• Minisplit de conducto oculto.

Tipos de Minisplit Según Forma de la Consola interior	Tipos de Minisplit Según Número de Consolas interiores
Minisplit de pared	Monozona Multizona
Minisplit de techo.	Monozona Multizona
Minisplit para suelo	Monozona Multizona
Minisplit tipo Cassette de techo.	Monozona Multizona
Minisplit de conducto oculto	Multizona

Tipos de Mini Split según funcionamiento:

• Minisplit on -off
• Minisplit inverter
• Minisplit Digital

Minisplit on -off:

• Es el Minisplit que para controlar la cantidad de frío generada debe apagar y encender el compresor.

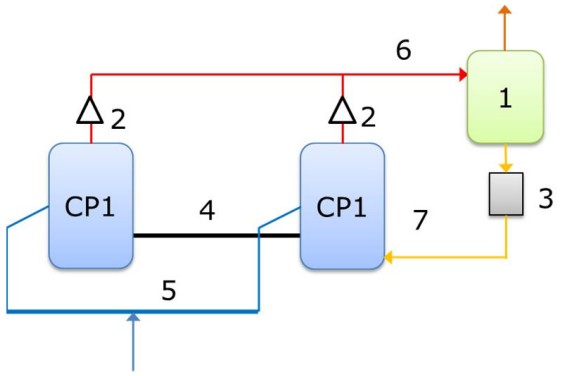

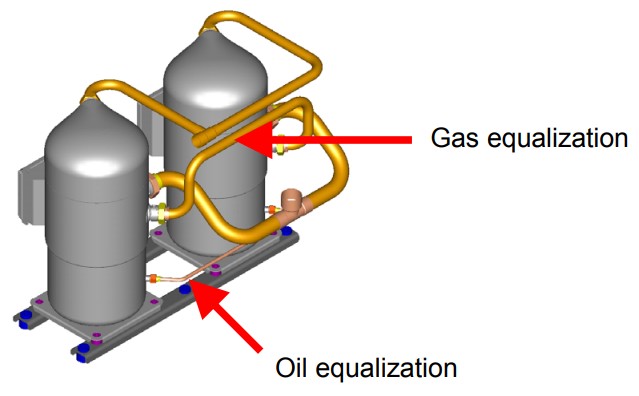

• En esta clase también se incluye los sistemas con más de un compresor, donde para generar mas o menos frío, se enciende mas o menos compresores.

Minisplit inverter:

• Es el minisplit que regula la cantidad de ftío , controlando la velocidad del compresor.
• El control de velocidad se realiza variando la frecuencia del compresor.
• Mayormente en split de este tipo, se observa compresores rotativos de rodillo y del tipo scroll.

Minisplit Digital:

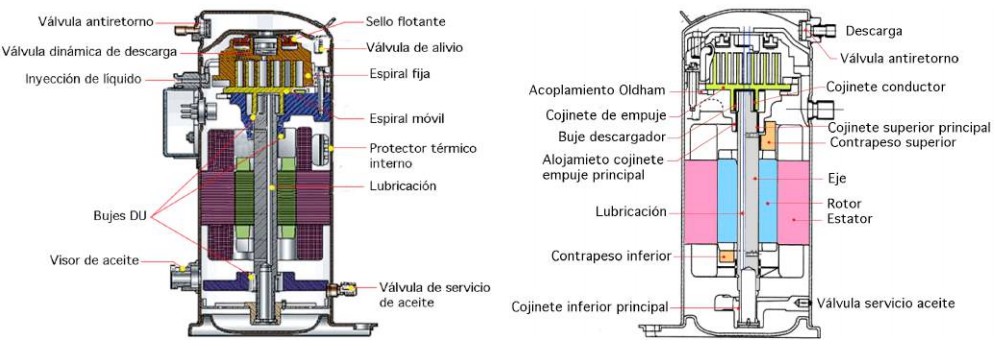

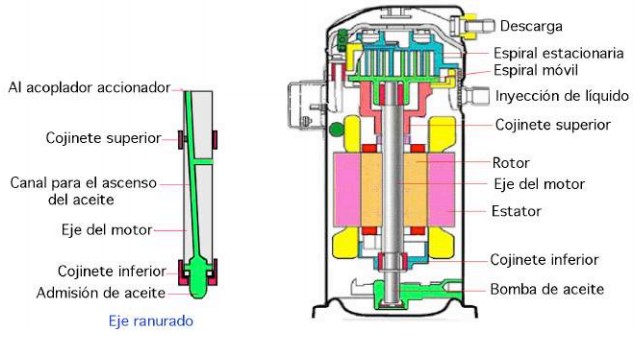

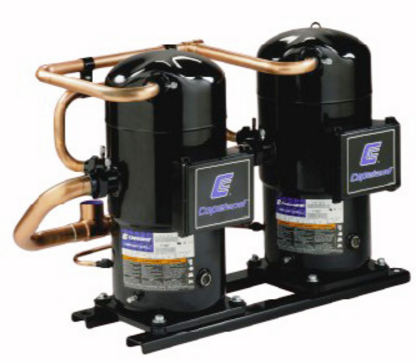

• Es un minisplit que usa compresor del tipo scroll.
• La regulación de generación de frío se realiza mediante el acople y desacople de los pergaminos, del compresor scroll.

https://www.youtube.com/watch?v=RbBsHjTDuj8&t=11s

Tipos de Minisplit según número de evaporadores o consolas interiores:

¿Que es un Minisplit tipo Monozona?

• Un sistema minisplit de zona única consta de una sola unidad exterior e interior.
• Está diseñado para controlar la temperatura de una habitación individual.

¿Que es un Minisplit multizona?

• Los sistemas minisplit multizona se componen de dos a cuatro unidades interiores para un condensador.
• A pesar de estar conectados entre sí, cada unidad en un sistema multizona puede funcionar de forma independiente y configurarse a una temperatura diferente.

Tipos de Minisplit según el tipo de unidad interior o evaporadora:

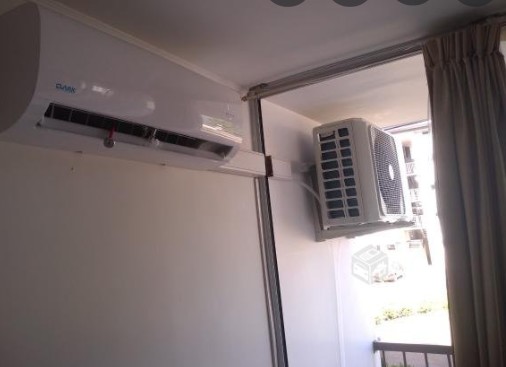

¿Que es un Minisplit de pared?

• Los sistemas minisplit montados en la pared se instalan cerca de la parte superior de una pared.
• Son la opción mini split más popular debido a que son la opción menos costosa.

¿Que es un Minisplit para suelo?

• Los minisplits montados en el piso son esencialmente iguales a los minisplits montados en la pared, excepto que se instalan en la parte inferior de una pared en lugar de la parte superior.
• Son opciones ideales para los propietarios que desean montar sus sistemas mini split en la pared, pero que tienen ventanas demasiado altas, o techos demasiado bajos o inclinados para un split montado en la pared.

¿Que es un Minisplit tipo Cassette?

• Los sistemas mini split de cassette de techo se instalan en el techo.
• Debido a su ubicación, proporcionan un flujo de aire más amplio que la mayoría de los otros tipos de sistemas.
• Los minisplits de casette de techo son ideales para propietarios que no quieren que sus sistemas de calefacción y aire acondicionado ocupen espacio en la pared y que quieren mantenerlos fuera de la vista.

¿Que es un Minisplit conducto oculto?

• Los minisplits de conductos ocultos  se montan en el techo, generalmente donde se pueden conectar a uno o más conductos.
• Para los propietarios que buscan calentar o enfriar varias habitaciones o un área grande individual, los sistemas minisplit de ductos ocultos son una opción óptima.
• Se centraliza la generación de frío en un solo punto.
• El minisplit de conducto oculto es ideal para usar en zonas climáticas específicas con separaciones distintivas.
• Se pueden usar para cubrir zonas un poco mas lejanas, ya que no se necesita llevar el gas refrigerante a través de tuberias a las zonas, sino se conduce el aire frío mediante conductos.
• En esta configuración, un solo conjunto de equipos acondicionará correctamente todas las áreas de toda la zona en función de las mismas configuraciones.
• Sí se seleccionan las áreas de conducto adecuadas, pueden ser silenciosos.

¿Donde APRENDER MAS sobre aire acondicionado?

CALCULO DE AIRE ACONDICIONADO

Las Partes de un aire acondicionado automotriz son:

• Compresor.
• Válvula de Expansión.
• Condensador.
• Evaporador.
• Filtro secador después del condensador.
• Filtro acumulador de liquido (cuando no tiene filtro secador)
• Mangueras.
• Sensores de temperatura.
• Sensores de presión.
• Presostato de baja y alta.
• Válvula trinaría.
• Módulo de Control electrónico del circuito.
• Turbinas y electroventiladores.
• Partes eléctricas, cableado, relé, fusibles.

Sistema de aire acondicionado automotriz y funcionamiento de componentes:

Clases de Compresor Automotriz	COMPRESOR AUTOMOTRIZ DE PISTÓN DE CARRERA FIJA. COMPRESOR AUTOMOTRIZ DE PISTÓN DE CARRERA VARIABLE. COMPRESOR AUTOMOTRIZ DE PALETAS. COMPRESOR AUTOMOTRIZ SCROLL. COMPRESOR AUTOMOTRIZ HÍBRIDO. COMPRESOR AUTOMOTRIZ ELÉCTRICO.
Válvula de Expansión Automotriz:	VÁLVULA DE EXPANSIÓN AUTOMOTRIZ DE ORIFICIO CALIBRADO. VÁLVULA DE EXPANSIÓN AUTOMOTRIZ TERMOSTÁTICA DE BULBO. VÁLVULA DE EXPANSIÓN AUTOMOTRIZ DE BLOQUE.
Evaporador Automotriz.	Los evaporadores generalmente se fabrican en aluminio en el pasado algunos eran de cobre, con aletas de aluminio.
Condensador Automotriz	El condensador puede tener un filtro en la salida para librar de humedad
Filtro Secador en alta	Recoger la posible humedad que tenga internamente el refrigerante.
Acumulador de succión con filtro deshidratador.	Para evitar el paso de refrigerante líquido al compresor y eliminar humedad.
Mangueras.	Para transportar el refrigerante a baja y alta presión.
Sensor de presión.	Digital o analógico.
Sensor de temperatura.	Termistores .
Presostato de baja y alta.	Para apagar el compresor por baja o alta presión.
Válvula trinaría.	Para controlar el encendido o velocidad del electroventilador
Módulo de Control electrónico del circuito.	Comunica al usuario con el sistema, y controla los componentes del sistema.
Soplador y Turbina	Para impulsar el aire internamente a través del vehículo.
Electro ventilador	Para generar flujo de aire a través del condensador,
Partes eléctricas, cableado, relé, fusibles.	Para alimentar los componentes electricos del sistema.

https://www.youtube.com/watch?v=g493noI7BEo&t=314s

• Dentro de un ciclo de refrigeración automotriz el refrigerante entra al evaporador donde por su baja temperatura atrae el calor de los pasajeros y usa esta energía para evaporar.
• El Compresor es la máquina movida por el motor del vehículo a través de sistema de correa.
• Se encarga de hacer circular el refrigerante por todo el sistema.
• Recibe refrigerante frío en forma de vapor y le aumenta su presión para enviarlo al condensador y allí lograr retornar el refrigerante al estado líquido inicial.

Los modelos más comunes son:

Compresor automotriz de pistón de carrera fija:

• Es un compresor de varios pistones movidos por un plato de carrera fija, usado mayormente en motores de vehículos de media a alta potencia.
• El compresor no tiene ningún sistema para adaptarse a la carga térmica requerida en el automóvul.

Compresor automotriz de pistón de carrera variable:

• Es un compresor de varios pistones movidos por un plato de carrera variable, usado mayormente en motores de vehículos de media a baja potencia.
• El compresor se adapta a la carga térmica requerida en el automóvil, evitando apagar y encender continuamente.

Compresor automotriz scroll:

• Este compresor automotriz es de menor tamaño que los de pistón, precisamente esa característica lo hace ideal para espacios pequeños.

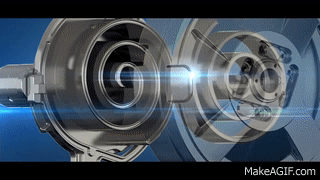

• Como podemos ver en la animación costa básicamente de dos partes una fija y otra móvil.
• Sin embargo no superan la durabilidad de los primeros de pistón, tiene la ventaja de pocas partes móviles, se usan en motores de vehículos de media y baja capacidad.
• Son máquinas de alta eficiencia volumétrica cerca del 100%. Además es muy silencioso, pocas vibraciones.

Compresor automotriz de Paletas:

• El compresor de paleta automotriz, es de menor tamaño que el compresor de pistón.
• El compresor de paleta se observa en motores de baja potencia o tamaño, pocas partes móviles, aunque tampoco superan la durabilidad de los compresores de pistón.

¿quiere aprender mas sobre compresores automotrices?

TIPOS DE COMPRESORES AUTOMOTRICES

Válvula de Expansión Automotriz:

• La Válvula de expansión automotriz, se utiliza para volver a bajar la presión del refrigerante.
• Esta ubicada antes del evaporador.
• La válvula de expansión recibe el refrigerante proveniente del condensador en fase líquida y lo estrangula para bajar presión y temperatura simultáneamente.

Tenemos estos tres tipos de válvula de expansión automotriz:

Válvula de expansión automotriz de orificio calibrado:

• La Válvula de expansión de orificio, se usa en motores de media y alta potencia aunque hay excepciones.
• Se caracteriza por su bajo precio.
• No puede regular el sobrecalentamiento o caudal másico de refrigerante a la entrada del evaporador.
• Tiene alta confiabilidad porque tiene cero partes móviles

Válvula de expansión automotriz termostática de bulbo:

• Esta modelo de válvula, cada vez está más en desuso.
• Posee un bulbo que se coloca sujeto a la salida del evaporador, para medir el sobrecalentamiento del refrigerante.
• Tiene la ventaja de poder regular el caudal másico de refrigerante, de cierta manera protege al compresor de la llegada de líquido.
• Fue reemplazada por la válvula de bloque.

Válvula de expansión automotriz de bloque:

• Realiza la regulación del caudal de refrigerante como la válvula termostatica de bulbo, en función del sobrecalentamiento.
• Tiene todas las ventajas de una válvula de expansión termostática, con más alta confiabilidad porque el bulbo o medida de temperatura a la salida del evaporador no sale de la válvula sino por el contrario es la tubería del sistema que retorna a la válvula para ser medida.
• Tiene alta confiabilidad y alto costo comparado con los otros modelos.

Evaporador Automotriz:

• A función del Evaporador es recibir al refrigerante en estado líquido que proviene de la válvula de expansión a baja presión y temperatura.
• Como el refrigerante dentro del evaporador tiene baja temperatura, puede convertir al aire de la cabina en aíre frío.
• El evaporador se ubica detrás del tablero del vehículo, su temperatura no debe permanecer por mucho tiempo por debajo de 0°C para evitar el congelamiento.
• Existen diferentes diseños de evaporadores como evaporadores de serpentin y evaporadores de placas.
• En el pasado fueron utilizados los evaporadores con tubos de cobre y aletas de aluminio.
• Muy usado el evaporador con tubos de aluminio y aletas de aluminio.

• El Refrigerante líquido por tener baja la temperatura atrae el calor del aire, de esta manera el refrigerante recibe energía y el aire la pierde.
• El refrigerante con esta nueva energía empieza a evaporar, el aire en cambio se dirige a los tripulantes del vehículo, y es impulsado por una turbina para producir la sensación de confort.
• Antes algunos evaporadores eran de cobre, en la actualidad se fabrican prácticamente todos sólo en aluminio.
• Los evaporadores se componen de una serie de tubos planos con aletas, para aumentar el área de intercambio térmico entre el aire y el refrigerante.
• Los modelos más conocidos de evaporadores son el modelo de serpentín y el modelo de placas.

Condensador Automotriz:

• El condensador es el intercambiador de calor, encargado de entregar el calor ganado por el refrigerante en el evaporador del circuito de refrigeración.
• El calor del condensador se entrega cuando el refrigerante pasa de estado de vapor al estado líquido, para maximizar el proceso el condensador necesita del electroventilador.
• En la actualidad los condensadores se fabrican prácticamente todo en aluminio, esta formado por una serie de tubos con aletas para mejorar el intercambio en este caso con el aire exterior.

• El condensador se encuentra ubicado en la parte exterior del vehículo frontal, para intercambiar el calor con el medio ambiente. Básicamente se encuentra el modelo de condensador de serpentín y el de flujo paralelo.
• El condensador puede tener un filtro en la salida para librar de humedad al refrigerante a su salida, o tener una especie de carcasa con cartuchos intercambiables también para deshumedecer el refrigerante.

Filtro Secador en alta:

Se encargan de librar al refrigerante de la posible humedad que se encuentre dentro del sistema, y afecte su funcionamiento. Generalmente los sistemas de aire acondicionado automotriz poseen solo un filtro.

Acumulador de liquido con filtro de succión:

• Ubicado antes del compresor: Cumple la función de deshidratador y protege al compresor de la llegada de refrigerante líquido.
• Ubicado después del condensador: Cumple la función de deshidratador y en algunos casos de recibidor de líquido.

Manqueras:

Se encargan de unir los diferentes componentes del sistema, deben ser aptas para la función a desarrollar, como resistencia a altas presiones y temperaturas. Los diámetros más comunes 3/8, 1/2, 5/8, 3/4 in.

Sensores:

Informan al módulo de control el valor de variables termodinámicas de mucha importancia en el circuito de refrigeración, como la temperatura y presión.

Interruptores del Circuito:

Los más conocidos son el interruptor por temperatura “Termostato” y el interruptor por presión “Presostato”. su función es detener o activar al sistema de aire acondicionado automotriz cuando se alcanza un determinado valor de la variable termodinámica controlada.

Módulo de Control electrónico del circuito:

Recibe las señales de los sensores, y está programado para procesarlas y enviar los pulsos de voltaje a los actuadores. En los modelos antiguos el mismo módulo de control del motor se encargaba del sistema de aire acondicionado, ahora la tendencia es tener un módulo por separado para dicho control.

Turbinas y electroventiladores.

Se usan para mejorar el intercambio térmico de los intercambiadores de calor. El electroventilador en el condensador y la turbina en evaporador.

Partes eléctricas, cableado, relé, fusibles.

Forman el circuito eléctrico del sistema, se usa para controlar y poner en funcionamiento la partes del circuito del aire acondicionado.

Las Alarmas Chiller 30RB permiten al operario y técnico de la enfriadora de agua, supervisar el funcionamiento y posibles inconvenientes en la enfriadora de agua.

• El sistema de control integral verifica constantemente la unidad y genera advertencias cuando ocurren condiciones anormales o de falla.
• Las alarmas pueden hacer que se apague un circuito (Alerta) o toda la máquina (Alarma).
• A las alarmas y alertas se les asignan códigos.
• El indicador LED de alarma/alerta se ilumina cuando se presenta cualquier condición de alarma o alerta. Si hay una alerta activa, el LED indicador de alarma parpadeará. Si una alarma está activa, el LED indicador de alarma se encenderá.

Alarmas provenientes del compresor.

Estas alarmas tienen el prefijo:

A1 , A2, A3, A4, B1, B2, B3, B4, C1, C2, C3, C4.

Precisamente el prefijo indica a cual compresor corresponde el problema. Así por ejemplo se puede tener una alarma A1.01, C1.02 etc.

CÓDIGO DE SUFIJO DESCRIPCIÓN	MOTIVO DE LA ALARMA	MEDIDAS REALIZADAS POR EL CONTROL TIPO DE RESTABLECIMIENTO
.01 Temperatura del motor del compresor demasiado alta	La resistencia PTC del sensor del motor del compresor es superior a 4,5 kW.	Circuito apagado o no se permite que arranque RESTABLECIMIENTO Manual
.02 Compresor nn Falla del calentador del cárter	La corriente del calentador del cárter no se detecta cuando se requiere o se detecta cuando no se requiere.	Compresor apagado o no se le permite arrancar RESTABLECIMIENTO Manual
.03 Interruptor de alta presión del compresor	Interruptor de alta presión abierto.	Circuito apagado o no se permite que arranque RESTABLECIMIENTO Manual
.04 Compresor nn Motor Sensor PTC fuera de rango	La resistencia PTC del sensor del motor del compresor es inferior a 50 W o superior a 17k W.	Circuito apagado o no se permite que arranque RESTABLECIMIENTO Manual
.05 Restablecimiento de energía del compresor.	Pérdida de alimentación de 24 VCA en la placa SPM.	Compresor apagado o no se le permite arrancar RESTABLECIMIENTO Manual
.06 Alerta de voltaje de control bajo del compresor.	La alimentación de 24 VCA a la placa SPM es demasiado baja.	Compresor apagado o no se le permite arrancar RESTABLECIMIENTO Automático

Alarmas relacionadas con la comunicación de un compresor.

Estas alarmas tienen el prefijo Co. Así por ejemplo se tiene alarmas C0A1, C0B1, etc.

.A1 Pérdida de comunicación con el tablero del compresor A1	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.A2 Pérdida de comunicación con el tablero del compresor A2	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.A3 Pérdida de comunicación con el tablero del compresor A3	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.A4 Pérdida de comunicación con el tablero del compresor A4	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.B1 Pérdida de comunicación con el tablero del compresor B1	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.B2 Pérdida de comunicación con el tablero del compresor B2	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.B3 Pérdida de comunicación con el tablero del compresor B3	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.B4 Pérdida de comunicación con el tablero del compresor B4	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.C1 Pérdida de comunicación con el tablero del compresor C1	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.C2 Pérdida de comunicación con el tablero del compresor C2	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.C3 Pérdida de comunicación con el tablero del compresor C3	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.
.C4 Pérdida de comunicación con el tablero del compresor C4	Sin comunicación con SPM	El compresor afectado se apaga RESTABLECIMIENTO Automático	Dirección de SPM incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en SPM.

DESCRIPCIÓN	MOTIVO DE LA ALRMA	MEDIDAS REALIZADAS POR EL CONTROL TIPO DE RESTABLECIMIENTO

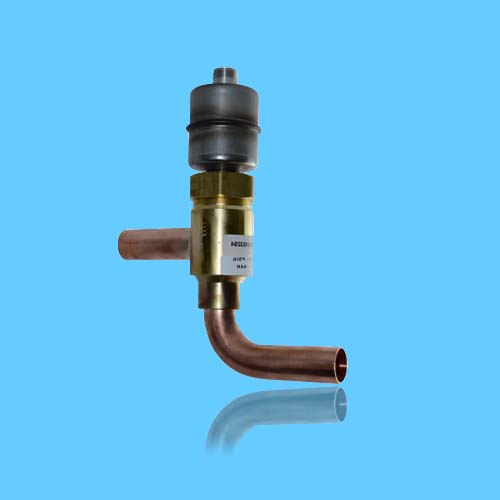

E1 Pérdida de comunicación con la tarjeta EXV número 1	Sin comunicación con EXV1	Los circuitos A y B se apagaron o no se les permitió iniciar RESTABLECIMIENTO Automático Dirección de módulo incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en el módulo
.E2 Pérdida de comunicación con la tarjeta EXV número 2	Sin comunicación con EXV2	El circuito C se apagó o no se le permitió iniciar Dirección de módulo incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en el módulo
.F1 Pérdida de comunicación con la placa de ventiladores número 1	Sin comunicación con Fan Board 1	Los circuitos A y B se apagaron o no se les permitió arrancar (060-150, 210-250) El circuito A se apagó o no se les permitió arrancar (160-190, 275-300) RESTABLECIMIENTO Automático Dirección de módulo incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en el módulo
.F2 Pérdida de comunicación con la placa de ventiladores número 2	Sin comunicación con Fan Board 2	El circuito B se apagó o no se le permitió iniciar (160-190, 275-300)
.F3 Pérdida de comunicación con la placa de ventiladores número 3	Sin comunicación con Fan Board 3	El circuito C se apagó o no se le permitió iniciar (210-300)
.O1 Pérdida de comunicación con la placa de enfriamiento gratuito	Sin comunicación con Free Cooling Board	Ninguna

.O2

Pérdida de comunicación con la placa de calentadores eléctricos

No hay comunicación con el tablero de calentadores eléctricos

.O3 Pérdida de comunicación con la Junta de administración de energía	Sin comunicación con el Consejo de Administración de Energía	Deshabilitar o no permitir las funciones de EMM (3 pasos y límite de demanda de 4-20 mA, 4-20 mA y restablecimiento de temperatura del espacio, anulación de ocupación y acumulación de hielo) RESTABLECIMIENTO Automático	Dirección de módulo incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en el módulo
.O4 Pérdida de comunicación con la placa de recuperación de calor	Sin comunicación con la placa de recuperación de calor	La unidad volverá al modo estándar de refrigeración por aire. RESTABLECIMIENTO Automático	Dirección de módulo incorrecta, configuración de unidad incorrecta, error de cableado, pérdida de energía en el módulo

Estas alarmas tienen el prefijo Ct.

DESCRIPCIÓN MOTIVO DE LA ALARMA	MEDIDAS  REALIZADAS POR EL CONTROL	PROBABLE CAUSA
.01 Falla del contactor soldado del circuito A  Los controles determinan que el compresor todavía está funcionando cuando el circuito debería estar apagado	La EXV, el control del ventilador y la bomba funcionan con normalidad para salvar el compresor hasta que se produzcan condiciones de alta presión, congelamiento o falla del flujo TIPO DE RESTABLECIMIENTO  Manual	Uno o más contactores del compresor del circuito soldados cerrados.
.02 Falla del contactor soldado del circuito B  Los controles determinan que el compresor todavía está funcionando cuando el circuito debería estar apagado	La EXV, el control del ventilador y la bomba funcionan con normalidad para salvar el compresor hasta que se produzcan condiciones de alta presión, congelamiento o falla del flujo TIPO DE RESTABLECIMIENTO Manual	Uno o más contactores del compresor del circuito soldados cerrados.
.03 Falla del contactor soldado del circuito C  Los controles determinan que el compresor todavía está funcionando cuando el circuito debería estar apagado	La EXV, el control del ventilador y la bomba funcionan con normalidad para salvar el compresor hasta que se produzcan condiciones de alta presión, congelamiento o falla del flujo TIPO DE RESTABLECIMIENTO Manual	Uno o más contactores del compresor del circuito soldados cerrados.
.n0 Se requiere configuración inicial de fábrica Sin configuración	Unidad no autorizada para arrancar TIPO DE RESTABLECIMIENTO Automático	Error de configuración. La contraseña puede estar predeterminada en 0113.
.nn Configuración ilegal Datos de configuración incorrectos o incompatibles	Unidad no autorizada para arrancar TIPO DE RESTABLECIMIENTO Automático	Error de configuración.
.nn Error de configuración del enfriador maestro Datos de configuración incorrectos o incompatibles	No se permite que la unidad arranque en control maestro-esclavo TIPO DE RESTABLECIMIENTO Automático	Error de configuración. Consulte la Tabla 49.
.01  Protección contra congelamiento del intercambiador de agua El termistor de entrada o salida detectó una temperatura igual o inferior al punto de congelación.	La unidad se apagó o no se le permitió arrancar. Se pondrá en marcha la bomba de agua helada TIPO DE RESTABLECIMIENTO Automático, primera ocurrencia en 24 horas, Manual, si múltiples alarmas dentro de 24 horas	Termistor defectuoso, cableado defectuoso, caudal de agua bajo, volumen de bucle bajo o condiciones de congelación.

CÓDIGO DE SUFIJO	MEDIDAS REALIZADAS POR EL CONTROL	TIPO DE RESTABLECIMIENTO	PROBABLE CAUSE
.05  Temperaturas de succión saturada bajas detectadas durante un período de tiempo. MOTIVO DE LA ALARMA Cierre de circuito			Transductor defectuoso, cableado defectuoso, caudal de agua bajo, volumen de circuito bajo, enfriador sucio o condiciones de congelamiento.
.08 EXV>98 %, sobrecalentamiento de succión >54 F (30,0 C) y SST<MOP durante más de 5 minutos MOTIVO DE LA ALARMA Cierre de circuito		Manual	Transductor defectuoso, termistor defectuoso, cableado defectuoso, EXV defectuoso, carga de refrigerante baja, línea de líquido obstruida o restringida.
.11 MOTIVO DE LA ALARMA EXV £5 % y el sobrecalentamiento de succión es inferior al ajuste de sobrecalentamiento en al menos 5 F (2,8 C) o SST>Presión máxima de funcionamiento durante más de 5 minutos	Cierre de circuito	Automático, primera ocurrencia en 24 horas, Manual, si múltiples alarmas dentro de 24 horas	Transductor defectuoso, termistor defectuoso, cableado defectuoso, EXV defectuoso o configuración incorrecta.
.14 El circuito de enclavamiento de la bomba del enfriador se abre (consta de un sistema de flujo de agua enfriada y un enclavamiento de la bomba de agua enfriada) MOTIVO DE LA ALARMA La unidad se apagó o no se le permitió encender		Automático si etapa=0, Manual si etapa>0.	Flujo de agua bajo, cableado o contactos defectuosos, interruptor de flujo de agua defectuoso o problema con la bomba de agua enfriada. Bloqueo remoto si la unidad está equipada con un EMM.

CÓDIGO DE SUFIJO	DESCRIPCIÓN	MOTIVO DE LA ALARMA	MEDIDAS REALIZADAS POR EL CONTROL	TIPO DE RESTABLECIMIENTO	PROBABLE CAUSE
	.01 Falla del contactor soldado del circuito A	Los controles determinan que el compresor todavía está funcionando cuando el circuito debería estar apagado	La EXV, el control del ventilador y la bomba funcionan con normalidad para salvar el compresor hasta que se produzcan condiciones de alta presión, congelamiento o falla del flujo	Manual	Uno o más contactores del compresor del circuito soldados cerrados.
.02	Falla del contactor soldado del circuito B	Los controles determinan que el compresor todavía está funcionando cuando el circuito debería estar apagado	La EXV, el control del ventilador y la bomba funcionan con normalidad para salvar el compresor hasta que se produzcan condiciones de alta presión, congelamiento o falla del flujo	Manual	Uno o más contactores del compresor del circuito soldados cerrados.
.03	Falla del contactor soldado del circuito C	Los controles determinan que el compresor todavía está funcionando cuando el circuito debería estar apagado	La EXV, el control del ventilador y la bomba funcionan con normalidad para salvar el compresor hasta que se produzcan condiciones de alta presión, congelamiento o falla del flujo	Manual	Uno o más contactores del compresor del circuito soldados cerrados.
.n0	Se requiere configuración inicial de fábrica	Sin configuración	Unidad no autorizada para arrancar	Automático	Error de configuración. La contraseña puede estar predeterminada en 0113.
.nn	Configuración ilegal	Datos de configuración incorrectos o incompatibles	Unidad no autorizada para arrancar	Automático	Error de configuración.
.nn	Error de configuración del enfriador maestro	Datos de configuración incorrectos o incompatibles	No se permite que la unidad arranque en control maestro-esclavo	Automático	Error de configuración. Consulte la Tabla 49.
.01	Protección contra congelamiento del intercambiador de agua	El termistor de entrada o salida detectó una temperatura igual o inferior al punto de congelación.	La unidad se apagó o no se le permitió arrancar. Se pondrá en marcha la bomba de agua helada	Automático, primera ocurrencia en 24 horas, Manual, si múltiples alarmas dentro de 24 horas	Termistor defectuoso, cableado defectuoso, caudal de agua bajo, volumen de bucle bajo o condiciones de congelación.
.05	Circuito A Baja Temperatura de Succión	Temperaturas de succión saturada bajas detectadas durante un período de tiempo.	Cierre de circuito	Automático, primera ocurrencia en 24 horas, Manual, si múltiples alarmas dentro de 24 horas	Transductor defectuoso, cableado defectuoso, caudal de agua bajo, volumen de circuito bajo, enfriador sucio o condiciones de congelamiento.
.06	Baja temperatura de succión del circuito B
.07	Baja temperatura de succión del circuito C
.08	Circuito A Alto sobrecalentamiento	EXV>98 %, sobrecalentamiento de succión >54 F (30,0 C) y SST<MOP durante más de 5 minutos	Cierre de circuito	Manual	Transductor defectuoso, termistor defectuoso, cableado defectuoso, EXV defectuoso, carga de refrigerante baja, línea de líquido obstruida o restringida.
.09	Sobrecalentamiento alto del circuito B
.10	Sobrecalentamiento alto del circuito C
.11	Circuito A bajo sobrecalentamiento	EXV £5 % y el sobrecalentamiento de succión es inferior al ajuste de sobrecalentamiento en al menos 5 F (2,8 C) o SST>Presión máxima de funcionamiento durante más de 5 minutos	Cierre de circuito	Automático, primera ocurrencia en 24 horas, Manual, si múltiples alarmas dentro de 24 horas	Transductor defectuoso, termistor defectuoso, cableado defectuoso, EXV defectuoso o configuración incorrecta.
.12	Sobrecalentamiento bajo del circuito B
.13	Sobrecalentamiento bajo del circuito C
.14	Falla de enclavamiento del enfriador	El circuito de enclavamiento de la bomba del enfriador se abre (consta de un sistema de flujo de agua enfriada y un enclavamiento de la bomba de agua enfriada)	La unidad se apagó o no se le permitió encender	Automático si etapa=0, Manual si etapa>0.	Flujo de agua bajo, cableado o contactos defectuosos, interruptor de flujo de agua defectuoso o problema con la bomba de agua enfriada. Bloqueo remoto si la unidad está equipada con un EMM.

CÓDIGO DE SUFIJO	DESCRIPCIÓN	MOTIVO DE LA ALARMA	MEDIDAS REALIZADAS POR EL CONTROL	TIPO DE RESTABLECIMIENTO	PROBABLE CAUSE
.15	Falla del interruptor de flujo del condensador	—	Ninguna	Manual	Error de configuración.
.16	Compresor A1 no arrancado o presión no establecida	El diferencial del compresor (descarga-succión) no aumentó en 10 psig (69 kPa) en 2 minutos	Cierre de circuito	Manual	No llega energía al compresor, contactor del compresor defectuoso, voltaje de control bajo, transductores de presión de descarga o succión defectuosos, error de cableado, fase eléctrica incorrecta.
.17	Compresor A2 no arrancado o presión no establecida
.18	Compresor A3 no arrancado o presión no establecida
.19	Compresor A4 no arrancado o presión no establecida
.20	Compresor B1 no arrancado o presión no establecida
.21	Compresor B2 no arrancado o presión no establecida
.22	Compresor B3 no arrancado o presión no establecida
.23	Compresor B4 no arrancado o presión no establecida
.24	Compresor C1 no arrancado o presión no establecida
.25	Compresor C2 no arrancado o presión no establecida
.26	Compresor C3 no arrancado o presión no establecida
.27	Compresor C4 no arrancado o presión no establecida
.28	Falla del termostato de la caja eléctrica Fases incorrectas detectadas por la placa de rotación inversa		Unidad no autorizada para arrancar	Automático	Verifique las fases de alimentación, el cableado incorrecto o la placa de detección defectuosa.
.29	Pérdida de comunicación con el administrador del sistema	Pérdida de comunicación con un dispositivo de control externo durante más de 2 minutos	Cambios de unidad para operación independiente	Automático	Cableado de comunicación defectuoso, no hay fuente de alimentación para el controlador externo.
.30	Fallo de comunicación maestro/esclavo	Se ha perdido la comunicación entre las máquinas maestra y esclava.	Las unidades funcionan como máquinas independientes	Automático	Cableado de comunicación defectuoso, sin alimentación o alimentación de control a la placa base principal de cualquiera de los módulos.
.31	La unidad está en parada de emergencia	Se ha recibido el comando de parada de emergencia.	La unidad se apaga o no se permite que arranque.	Automático	Se recibió el comando de parada de emergencia de Carrier Comfort Network®.
.32	Falla de la bomba del enfriador 1	El estado de enclavamiento de la bomba no coincide con el estado de la bomba.	La unidad se apaga. Si está disponible, se pondrá en marcha otra bomba.	Manual	Contactos defectuosos, error de cableado o bajo voltaje de control.
.33	Falla de la bomba del enfriador 2
.34	Falla en la operación de recuperación del circuito A	Fallo en la operación de recuperación del circuito A	Fallo en la operación de recuperación debido a una SCT alta	El circuito afectado deberá volver al modo enfriado por aire.	Manual
.35	Fallo en la operación de recuperación del circuito B	Fallo en la operación de recuperación del circuito B
.37	Circuito A Anulaciones repetidas de gas de descarga alta	Múltiples anulaciones de capacidad debido a altas temperaturas de descarga saturada	Cierre de circuito	Automático	Recirculación de aire del condensador, bobinas del condensador sucias u obstruidas, transductor de descarga inexacto, ventilador del condensador defectuoso,
.38	Circuito B Anulaciones repetidas de gas de descarga alta
.39	Circuito C Anulaciones repetidas de gas de descarga alta
.40	Circuito A Anulaciones repetidas de baja temperatura de succión	Múltiples anulaciones de capacidad debido a bajas temperaturas de succión saturada	Cierre de circuito	Manual	Flujo de agua bajo, volumen de circuito bajo, enfriador sucio, carga de refrigerante baja, unidad no configurada para salmuera con glicol en el enfriador.
.41	Circuito B Anulaciones repetidas de baja temperatura de succión
.42	Circuito C Anulaciones repetidas de baja temperatura de succión
.97	Sensores de temperatura del intercambiador de agua intercambiados	El control detecta EWT por debajo de LWT durante 1 minuto	La unidad se apaga	Manual	Error de cableado. Sensores EWT y LWT intercambiados.

Un Porcentaje de Glicol para Chiller permite que el agua de la planta baje su punto de congelamiento, y en condiciones normales de funcionamiento nunca llegue a congelar.

Bajar el punto de congelamiento, quiere decir que aunque el refrigerante disminuya su temperatura dentro del evaporador, no va alcanzar el punto de congelamiento del agua, ya que debido al glicol el hielo aparece a temperatura aún más bajas.

Chiller Glicol – Agua porcentaje:

En la siguiente tabla podemos observar el efecto del porcentaje del propilenglico sobre el punto de congelación de la mezcla.

% de Propilenglicol en la mezcla	Efecto sobre la temperatura Nuevo punto de Congelación Grados Centígrados
0%	0°C
10%	-3°C
20%	-8°C
30%	-14°C
40%	-22°C
50%	-34°C
60%	-48
100%	-59°C

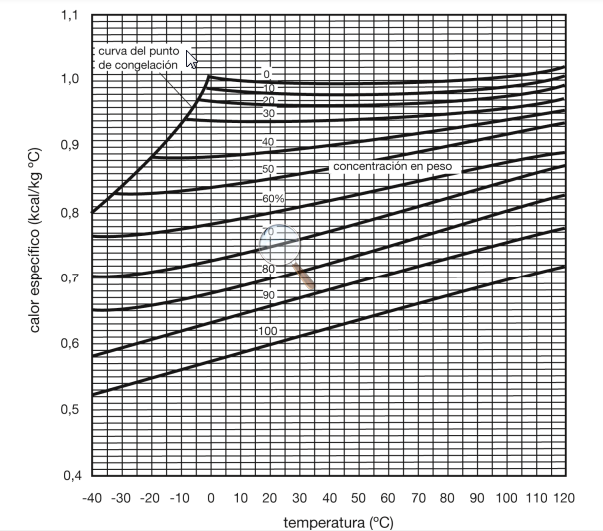

Para cálculos mas precisos se debe trabajar con el calor especifico de la mezcla, estos valores podemos observarlos en el siguiente grafico.

Con la temperatura y el porcentaje de glicol, se puede encontrar a la izquierda del grafico el nuevo calor especifico de la mezcla.

Tabla Chiller de glicol vs temperatura:

En la siguiente tabla podemos resumir el efecto del porcentaje de etilenglicol en la mezcla con agua sobre el punto de congelación.

% de Etilenglicol en la mezcla	Efecto del Etilenglicol sobre la temperatura Nuevo punto de Congelación Grados Centígrados
5%	-1.1°C
10%	-2.2°C
15%	-3.9°C
20%	-6.7°C
25%	-8.9°C
30%	-12.8°C
35%	-16.1°C
40%	-20.6°C
45%	-26.7°C
50%	-33.3°C

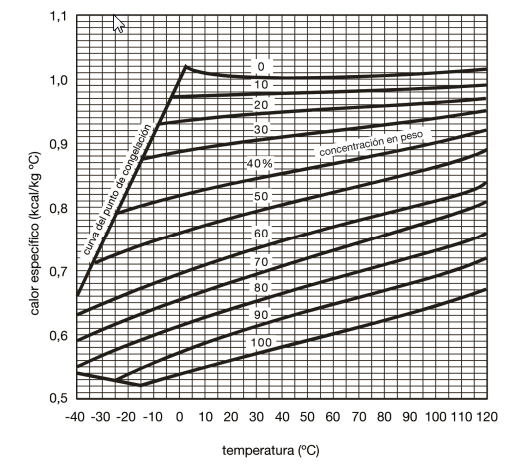

Para realizar cálculos mas precisos sobre el efecto del porcentaje de etilenglicol en el agua del chiller se puede usar el siguiente gráfico.

Con el valor más bajo de temperatura que va tener el agua, y el porcentaje de glicol, podemos encontrar el calor especifico de la mezcla.

Con el calor especifico podemos calcular la capacidad de enfriamiento que va tener el circuito.

¿Cómo funciona la planta de agua helada usando Glicol para chiller?

En este vídeo preparado por conforempresarial mostramos como trabaja el chiller con glicol.

https://www.youtube.com/watch?v=ZXp3LD-1iRU

El Glicol es usado con la finalidad de disminuir el punto de congelación del fluido que se esta helando, para no llegar a su congelamiento, y lograr que continúe fluyendo a través las tuberías.

El glicol viene en dos tipos: etilenglicol y propilenglicol.  Además el glicol del tipo inhibido, evita que se formen incrustaciones y corrosión, no crecerán las algas y bacterias, de modo que los metales estarán protegidos.

• En muchos chillers el etilenglicol se mezcla con agua en una proporción de 60 a 40.
• Con el propilenglicol se sigue una formula similar, con una mezcla 60-40.
• El etilenglicol tiene una capacidad calorífica menor que el agua, pero la diferencia de temperatura más grande, permite la mezcla se lleve el calor mucho más rápidamente que el agua pura.
• El etileno se usa con mayor frecuencia en aplicaciones industriales y es más económico.
• El propileno se vuelve más viscoso a temperaturas muy frías y se usa con mayor frecuencia cerca de los alimentos, como fermentadores en aplicaciones de cervecería.
• El Propilenglicol que contiene inhibidores de corrosión y lubricantes para tuberías para mejorar el intercambio de calor.
• La mayoría de los glicoles a base de propileno no son peligrosos y están hechos con ingredientes de grado alimenticio.

¿Por qué se necesita Glicol en Chiller?

Vamos a explicar detalladamente, cuando puede ocurrir la congelación del cooler del chiller.

El glicol viene en dos tipos: etilenglicol y propilenglicol.  Además el glicol del tipo inhibido, evita que se formen incrustaciones y corrosión, no crecerán las algas y bacterias, de modo que los metales estarán protegidos.

• En muchos chillers el etilenglicol se mezcla con agua en una proporción de 60 a 40.
• Con el propilenglicol se sigue una formula similar, con una mezcla 60-40.
• El etilenglicol tiene una capacidad calorífica menor que el agua, pero la diferencia de temperatura más grande, permite la mezcla se lleve el calor mucho más rápidamente que el agua pura.
• El etileno se usa con mayor frecuencia en aplicaciones industriales y es más económico.
• El propileno se vuelve más viscoso a temperaturas muy frías y se usa con mayor frecuencia cerca de los alimentos, como fermentadores en aplicaciones de cervecería.
• El Propilenglicol que contiene inhibidores de corrosión y lubricantes para tuberías para mejorar el intercambio de calor.
• La mayoría de los glicoles a base de propileno no son peligrosos y están hechos con ingredientes de grado alimenticio.

Efectos del Glicol en Chiller en las bombas:

Un factor importante a tomar en cuenta al usar un porcentaje de glicol en chillers, es el cambio de la densidad que tiene la nueva mezcla.

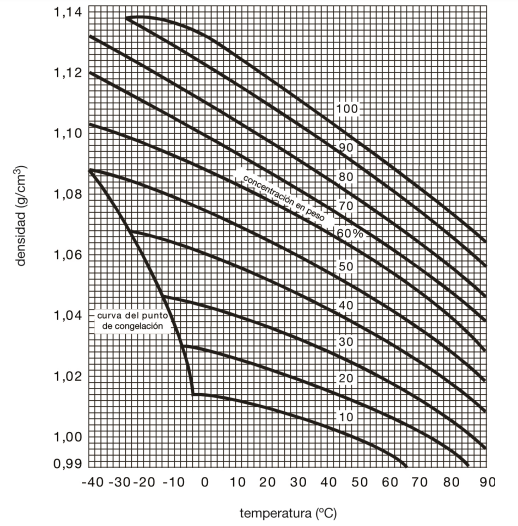

En el gráfico podemos ver el cambio de densidad en la mezcla con etilenglicol:

¿Por qué es importante conocer el cambio de densidad de la mezcla con el porcentaje de glicol?

Un efecto importante es sobre el efecto en la potencia necesaria para hacer bombear la mezcla a través del circuito. Recordemos que:

Potencia de Bombeo = Caudal x H (altura) x densidad de la mezcla.

Analizando la bomba podemos deducir que un aumento de 0.1 en la densidad de la mezcla trae como consecuencia un aumento del 10% de la potencia consumida por la bomba.

El Controlador Danfoss es un sistema electrónico diseñado para satisfacer los requisitos de control que presentan hoy en día las aplicaciones de refrigeración comercial, con el menor consumo de energía posible.

Controlador de temperatura danfoss:

• Existen controladores para aplicaciones de alta, mediana y baja temperatura, y compatible con deshielo natural, eléctrico y por gas caliente.
• Las típicas aplicaciones incluyen equipos de puertas de vidrio, frigoríficos y congeladores comerciales, cámaras y otras aplicaciones de refrigeración comercial e industrial.
• Los controladores de temperatura tal vez mas famosos de danfoss son:

Controlador de temperatura danfoss	Característica Principal
Controlador ERC 211 Danfoss	Una sola salida usada para el encendido y apagado de compresor, solo mediante señal de solo sensor de compartimiento.
Control danfoss erc 213	Por tener tres salidas permite control de desescarche, compresor, ventiladores. Trabaja frecuentemente con sensor de comportamiento y sensor de desescarche.

Controladores Danfoss 211:

El Controlador ERC 211 Danfoss, Cuenta con numerosas características y funciones que favorecen la durabilidad del equipo, su funcionabilidad y la eficiencia energética de la instalación. A continuación vamos a enumerar algunas:

1. Modos de trabajo para día y noche.
2. Un relé de 16 Amperios, de alto efecto permite la conexión directa de
   cargas pesadas.
3. Conexión directa a Compresores de hasta 2 hp de potencia, sin el uso de relés
   externos.
4. Los tipos de sensores garantizan la máxima flexibilidad de instalación.
5. Funcionamiento seguro del equipo, a través de la protección de voltaje.
6. Funciones de protección de alta temperatura de condensación.
7. Posee una salida de relé y dos entradas, una análoga y otra digital.
8. La primera entrada, es para el sensor de gabinete, o sensor de control.
9. La segunda entrada, es el sensor del condensador o entradas digitales y es opcional, y se pueden configurar para desempeñar varias funciones.
10. Protección frente a altas y bajas tensiones limitando el funcionamiento del compresor dentro de los límites de voltaje especificados.
11. Cuando el suministro de voltaje supere los límites de protección de voltaje definidos, se apagará el compresor y mostrará una alarma en la pantalla.
12. Detiene el equipo cuando el voltaje caiga por debajo del rango de operación, respetando el tiempo mínimo de parada.
13. Se puede ajustar el tiempo mínimo entre encendido y apagado, para proteger el compresor frente a ciclos de activación y desactivación.
14. Protección de alta temperatura de condensación, a través de la
    alarma de condensador.
15. La temperatura del condensador es medida a través de su sensor, y al llegar al “límite de alarma previa”, se activará una alarma, pero no se llevarán a cabo más acciones. La alarma se restablecerá si la temperatura del condensador desciende en 5 °C.
16. Si la temperatura medida del condensador continúa aumentando y alcanza el “límite de bloqueo”, el compresor se detendrá, y se impedirá su arranque hasta que la alarma se restablezca manualmente.
17. Cuando el usuario, selecciona una aplicación específica de acuerdo con sus requisitos, el controlador carga un conjunto de parámetros, y oculta aquellos que no guardan relación con la aplicación seleccionada.
18. El último digito del nombre del controlador, en este caso 211, el número uno, indica la cantidad de salidas que tiene el equipo.

Conexión del Controlador Danfoss ERC 211

1. Las pines 3 y 4, son la alimentación eléctrica del controlador, 3 es la línea y 4 el neutro.
2. Los pines 1 y 2, son la entrada y salida de corriente hacia el compresor.
3. Los pines 9 y 10, es la conexión al sensor de control de temperatura de compartimiento, usualmente es el sensor que trae el kit del equipo.
4. Los pines 10 y 11 es la conexión al sensor de control de temperatura del condensador, usualmente opcional.
5. Los pines 10 y 11 también se pueden configurar para entradas digitales de algún sensor, que se necesite.
6. Para el ERC 211, los pines 5,6, 7 están inhabilitados.
7. Se puede conectar a 115 o 230 Voltios de corriente alterna, a 50 o 60 Hertz, según la etiqueta que indique el controlador.
8. El panel de control, permite mediante siglas, seleccionar el tipo de sensor que va usar el equipo.
   n5, para sensor NTC de 5ooo ohmios a 25 °C, conocido como EKS 211. n10 para sensor NTC de 10000 ohmios a 25°C, conocido como EKS 221.
   Ptc, para para PTC 990 Ohmios a 25 °C, conocido como EKS 111. Pt1, para sensor Pt1000, conocido como AKS 11, AKS 12, AKS 21.
9. Con el parámetro “C” se pueden graduar las características de funcionamiento del compresor, por ejemplo: C01, Tiempo mínimo de activación del compresor. C02, Tiempo mínimo de desactivación del compresor. C04, Retardo de desactivación del compresor al abrir la puerta.
10. El estado o función que esta desempeñando el controlador, se muestra con la sigla “S”.
11. El parámetro relacionado con el deshielo, se trabaja con la letra “d”.,
12. Aplicaciones varias en el controlador, se seleccionan con el parámetro “o”.
13. Las alarmas se muestran precedidas con la letra “A”.
14. Los valores de referencia para el trabajo del equipo se denotan con la letra “r”.

Control danfoss erc 213:

• El E R C 213, es un controlador de refrigeración integrado multifuncional e inteligente, con gestión de temperatura y de desescarche, disponible con 3 relés.
• Este controlador, se utiliza para el control de la detección de la temperatura de funcionamiento, por lo que resulta apto para aplicaciones de refrigeración y calefacción.
• El control incorporado cumple con los requisitos actuales de las aplicaciones de refrigeración comercial.

Danfoss erc 213 manual español pdf en Vídeo:

Conexión Controlador Danfoss ERC 213

• Las pines 3 y 4, son la alimentación eléctrica del controlador, 3 es la línea y 4 el neutro.
• Los pines 1 y 2, son la entrada y salida de corriente hacia el compresor.
• El pin  5 es de salida, con un relé interno de capacidad máxima de 8 Amperios, se puede configurar para deshielo.
• El pin 6 es para salida, con un relé interno de capacidad máxima de 3 Amperios, se usa para control de ventilador.
• El pin 7  y 8  no se usa en este modelo.
• Los pines 9 y 10, es la conexión al sensor de control de temperatura de compartimiento.
• Los pines 10 y 11, es la conexión al sensor de control de temperatura de deshielo.
• Los pines 12 y 13, es la conexión para sensor de temperatura del condensador, y también puede conectarse una señal como por ejemplo un interruptor.
• Los pines 13 y 14, es la conexión para un sensor o interruptor para enviar señal.


Parámetros Relevantes del ERC-213

• Se puede controlar el tiempo de vaciado del compresor.
• Se hace la Selección de Método de desescarche.
• Se puede seleccionar la Temperatura de parada del desescarche.
• Se puede seleccionar los tiempos para los Intervalos de desescarche.
• Opción para seleccionar el Tiempo máximo de desescarche.
• Se selecciona el Retardo del desescarche al encender el equipo.
• Se selecciona el tiempo de Retardo de goteo.
• Selección de Retardo del ventilador tras el desescarche.
• Selección de Temperatura de arranque del ventilador tras el desescarche.
• Selección del estado del Ventilador durante el desescarche.
• Opción parada del desescarche tiempo.
• Selección del Retardo del desescarche tras el vaciado.
• Control de Ventilador al desconectar el compresor.
• Selección de Temperatura del evaporador a la que se detiene el ventilador
• Ciclo de activación del ventilador.
• Ciclo de desactivación del ventilador.
• Selección de Tiempo mínimo de activación del compresor.
• Selección de Tiempo mínimo de desactivación del compresor.
• Selección del Retardo de desactivación del compresor al abrir la compuerta.

¿Qué es un termostato electrónico?

Es el módulo de control, que mediante las señales provenientes de los sensores, permite llevar a cabo las acciones necesarias en el sistema.

¿Cómo se ajusta un termostato electrónico?

• Se debe ajustar el set point y el diferencial.
• Pero a diferencia de los termostatos mecánicos, se debe suministrar la temperatura más baja, que vamos a permitir dentro de la cámara frigorífica, es decir donde el equipo debe apagar, para que no haya más frío.
• Mientras que el set point será el valor de cambio de esta temperatura, es decir donde se necesita que el equipo vuelva a encender.

• Así tenemos:
• Temperatura para apagar: -26 grados centígrados.
• Set point: 6 grados centígrados.
• Esto quiere decir que el equipo apaga, cuando la temperatura llega a -26 grados centígrados, y vuelve a encender cuando sube a -20 grados centígrados.

https://youtu.be/HG_GieQybDQ

Controlador Danfoss EKC 101

El Controlador Danfoss EKC 101 es indicado para:

• El Control de temperatura en plantas de refrigeración y calefacción.

• Aplicación de Control de desescarche natural en plantas de refrigeración.

Controlador Danfoss EKC 102

El Controlador EKC 102 con un relé y una sonda de temperatura, permite el Control de temperatura mediante arranque y parada del compresor. Desescarche natural parando la unidad.

Control de recalentamiento EKE y Válvula de Expansión electrónica ETS AKV:

https://youtu.be/bZ1BubtcBUw

¿Necesita aprender sobre Tarjetas electrónicas en refrigeración y aire acondicionado?

TARJETA ELECTRÓNICA EN REFRIGERACIÓN Y AIRE ACONDICIONADO

El Compresor refrigeración es la parte mecánica encargada de hacer fluir el gas refrigerante por todo el circuito de enfriamiento, y además permite lograr la zona de baja presión en el evaporador para el enfriamiento de la carga, y la zona de alta presión en el condensador, para la disipación del calor ganado en el evaporador.

Tipos de Compresores de Refrigeración

Los tipos de compresores de refrigeración son:

Tipo de compresor	Aplicación Principal
Compresor de pistón	Principalmente para Refrigeración y congelación a baja temperatura, aunque aun se usan en aire acondicionado convencional y automotriz.
Compresor espiral scroll	Principalmente aire acondicionado, aunque hay excelente modelos para refrigeración. Muy usado en chillers de media a baja capacidad.
Compresor rotativo	En equipos nuevos de aire acondicionado.
Compresor de paleta	Especialmente en equipos de aire acondicionado automotriz.

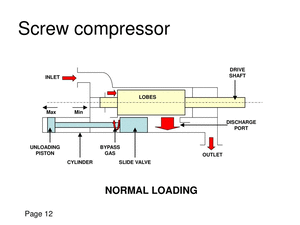

Compresor de tornillo screw	Usado en refrigeración y aire acondicionado por igual. Muy usado en chillers de media a alta capacidad.
Compresor centrífugo	Muy usado en chillers de mefia a alta capacidad.

Los diferentes Tipos de Compresores de Refrigeración, son conocidos con frecuencia como el corazón de las máquinas refrigeradoras, y sistemas de climatización de ambientes.

Tipo de Compresores de Refrigeración ¿Cuál Comprar?

La elección del Mejor compresor esta directamente relacionado con eltipo de aplicación. Aquí se deben tener en cuenta factores como;

• Relación de Compresión.
• Adaptación a cargas Parciales.
• Capacidad Frigorífica del compresor.
• Eficiencia del compresor.
• Marca del compresor

A continuación vamos a desarrollar un estudio completo, sobre cada tipo de compresor, para analizar todas sus características.

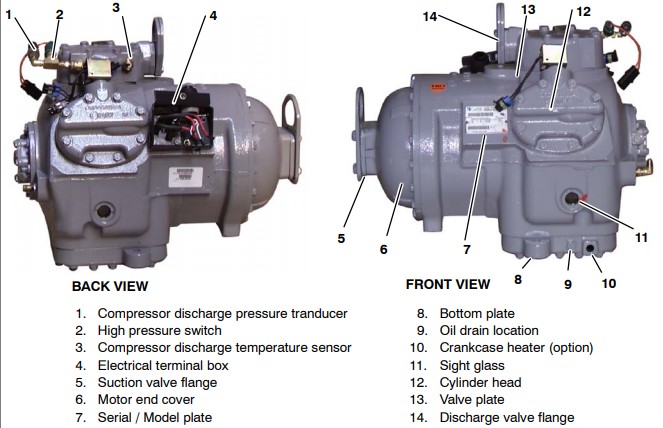

Compresor Reciprocante de Refrigeración ¿Por qué Seleccionarlo?

Funcionamiento de Unidad Compresora de Refrigeración de Pistón:

• El vapor de refrigerante es comprimido por un pistón que está ubicado dentro de un cilindro.
• Una fina capa de aceite evita que el vapor refrigerante se escape a través del acoplamiento superficies.
• El pistón está conectado al cigüeñal mediante una varilla.
• Como el cigüeñal gira, hace que el pistón se desplace hacia adelante y hacia atrás dentro del cilindro.
• Este movimiento se utiliza para atraer vapor de refrigerante al cilindro, comprimirlo y descargarlo del cilindro.
• Posee un par de válvulas, la válvula de succión y el válvula de descarga.
• Estas válvulas se utilizan para atrapar el vapor de refrigerante dentro del cilindro.
• Durante la carrera de admisión del compresor, el pistón se aleja del válvula de descarga y crea un efecto de vacío, reduciendo la presión dentro del cilindro por debajo de la presión de succión.
• Dado que la presión dentro del cilindro es menor que la presión del refrigerante en el lado de succión del compresor, la válvula de succión se abre a la fuerza y ​​el vapor de refrigerante se introduce en el cilindro.
• Durante la carrera de compresión, el pistón invierte su dirección y se desplaza hacia la válvula de descarga, comprimiendo el vapor refrigerante y aumentando la presión dentro del cilindro.
• Cuando la presión dentro del cilindro excede la presión de succión, la válvula de succión se cierra a la fuerza, atrapando el refrigerante vapor dentro del cilindro.
• A medida que el pistón continúa desplazándose hacia la válvula de descarga, el refrigerante el vapor se comprime, aumentando la presión dentro del cilindro.

Compresor de Refrigeración Industrial Recíprocante con Control de Capacidad:

• Cuando las condiciones de funcionamiento del sistema de refrigeración o aire acondicionado no son tan severas, es decir, cuando la carga de enfriamiento es menor a la de diseño, o la temperatura del ambiente exterior es baja, entonces en ese momento regular la capacidad del compresor de pistón.
• Al no realizar una acción de control, el compresor queda operando a una temperatura más baja de evaporación, que puede afectar el espacio refrigerado.
• La temperatura del evaporador durante condiciones de carga parcial, se reduce a medida que la velocidad a la que el compresor succiona el vapor refrigerante excede la tasa de vaporización en el evaporador.
• El funcionamiento a baja temperatura del evaporador puede provocar otros problemas, como baja humedad del aire, escarcha de las bobinas del evaporador y congelación del fluido externo.

Control de ciclo o encendido y apagado

• El control de ciclo o encendido y apagado se usa normalmente en compresores de pistón de potencia mas pequeña.
• Normalmente se detecta la temperatura dentro del espacio refrigerado o temperatura del evaporador.
• Siempre que la temperatura sea superior a un valor de temperatura (punto de corte) el compresor funciona.
• Cuando la temperatura cae por debajo de la temperatura de corte el termostato desconecta el compresor.
• La temperatura a la que se vuelve a conectar el compresor se conoce como temperatura de corte.
• La diferencia entre el corte y el corte las temperaturas se llaman como diferencial del termostato, que se puede ajustar internamente.
• El nivel de temperatura al que opera el termostato se llama como el rango del termostato, que también puede ser ajustado por el cliente girando una perilla.
• Por ejemplo, un termostato puede tener una temperatura de conexión de 10° C y una temperatura de corte de 9°C, en cuyo caso el diferencial es de 1 C.
• Como se mencionó, también es posible variar el diferencial para que el el termostato puede funcionar a una temperatura de conexión de 10 C y un recorte temperatura de 8°C, con un diferencial de 2 C.
• Así, la temperatura en el El espacio refrigerado varía entre los valores de corte y corte.
• En vez de una termostato que realiza una acción de control en función de las temperaturas, también posible utilizar un dispositivo sensor de presión para iniciar el control de encendido y apagado.
• El presostato está diseñado para tomar medidas de control detectando la presión del evaporador.
• El control on-off es satisfactorio en aplicaciones donde la fluctuación en las temperaturas del producto es aceptable.
• El control de encendido y apagado no es bueno cuando la temperatura tiene que ser regulada dentro de un rango pequeño, en cuyo caso la El compresor tiene que arrancar y parar con mucha frecuencia.
• Pequeños motores de compresor se puede realizar un ciclo de aproximadamente 10 ciclos por hora, mientras que los motores de compresor grandes normalmente no se les permite arrancar y parar más de una o dos veces en una hora.

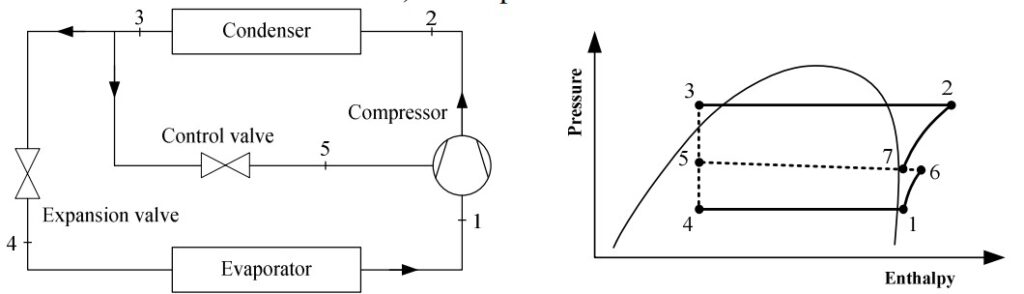

control de capacidad de compresor de pistón con control por By pass gas hot

• Cuando la presión del evaporador cae por debajo de un valor predeterminado, se abre una válvula de derivación de gas caliente ubicada en la zona de descarga del compresor.
• Este método se utiliza normalmente durante el período de reducción de carga térmica, para evitar un pico de potencia, por aumento de la relación de compresión.
• La derivación de gas caliente al lado de succión es un método eficaz para controlar la capacidad.
• Parte del refrigerante de descarga fluye de regreso al lado de succión del compresor, sin recorrer el circuito, para simular una carga térmica y completar la carga nominal de diseño del compresor.
• Aunque con este método la capacidad del compresor se puede regular bastante de cerca, este método adolece de algunas desventajas, como poca o ninguna Reducción del consumo de energía del compresor con refrigeración reducida.
• Esta técnica debe desarrollarse correctamente, porque puede producir sobrecalentamiento excesivo del gas de succión que resulta en sobrecalentamiento de los compresores.
• Por lo tanto, este método se utiliza normalmente en pequeñas compresores. Sin embargo, junto con otros métodos eficientes, la derivación de gas caliente se utiliza cuando se requiere regular la capacidad hasta el 0 por ciento. o para arranque descargado.
• El sobrecalentamiento del compresor se puede reducir enviando el gas de derivación caliente a la entrada del evaporador.
• Además la entrada de gas caliente a la entrada del evaporador, mantiene velocidad del refrigerante suficientemente alta en este intercambiador, para que el aceite regrese al compresor.

control de capacidad de compresor de pistón por Descargadores de Cilindros:

• La mayoría de los compresores alternativos grandes (por encima de 10 toneladas [35 kW]) están equipados con descargadores de cilindros.
• Los Descargadores se utilizan para adaptar la capacidad de caudal de refrigerante del compresor a la requerida por la aplicación.
• La regulación se logra con la progresivamente desactivación y activación del paso de refrigerante a la cámara de compresión del compresor del pistón.

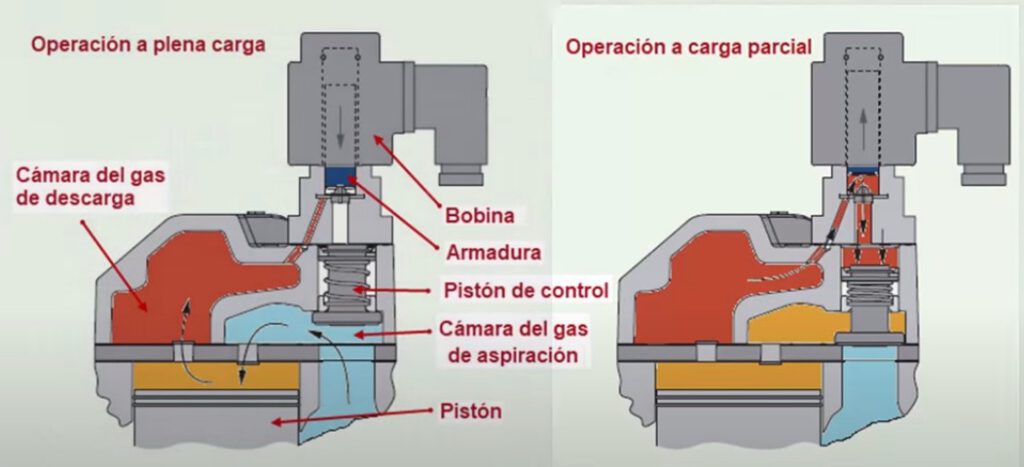

• En respuesta a una carga decreciente, un controlador electrónico envía una corriente eléctrica para activar una solenoide.
• Esta válvula solenoide desvía el vapor refrigerante presurizado de descarga del compresor a la parte superior para cerrar y cortar el flujo de vapor de refrigerante a la succión del cilindro.
• A pesar de que el pistón continúa viajando hacia adelante y hacia atrás dentro de este cilindro, ya no realiza compresin ya que no puede absorber vapor de refrigerante.
• En respuesta a una carga creciente, el controlador envía una señal para cerrar el válvula de solenoide. Esto cierra el puerto que permite que el vapor refrigerante presurizado a la parte superior y volver abrir la admisión de gas refrigerante.
• Una tasa de fuga controlada alrededor del La válvula de descarga alivia la presión, permitiendo que la válvula se abra y el refrigerante vapor para fluir una vez más al cilindro para ser comprimido.
• Otro tipo de descargador de cilindros utiliza presión o accionamiento eléctrico para mantener abierta la válvula de aspiración del par cilindro.
• Dado que se evita que la válvula de succión se cierre, no se produce compresión en ese cilindro y la válvula de descarga no se abren.
• Otros tipos de cilindros los descargadores desvían el vapor de refrigerante comprimido de regreso al lado de succión de el compresor. Este método gasta energía en mover y comprimir refrigerante imnecesariamente.

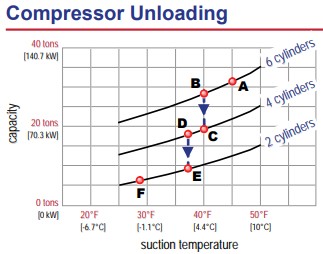

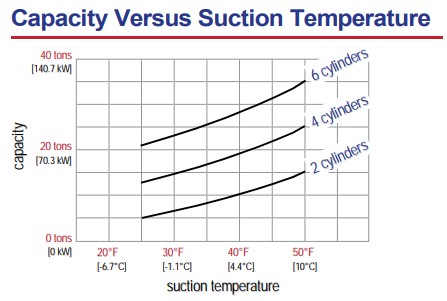

• Un gráfico de la capacidad del compresor frente a la temperatura de succión (asumiendo una constante temperatura de condensación) revela que la capacidad del compresor aumenta a medida que aumenta la temperatura de succión.
• Como la temperatura de succión y, por lo tanto, la presión de succión aumenta, el vapor de refrigerante se vuelve más denso.
• Se puede comprimir una mayor cantidad de refrigerante en un determinado ciclo de compresión y la capacidad del compresor es mayor.
• Cuatro de los seis cilindros están equipados con descargadores y se descargan en par.
• En condiciones de diseño, las capacidades del evaporador y el compresor están balanceadas a una temperatura de succión de 45 ° F [7.2 ° C] y una capacidad de 31 toneladas [109 kW].

• A medida que la carga de enfriamiento disminuye por debajo de este punto de equilibrio, asumiendo un presión de condensación constante, la capacidad de bombeo del compresor disminuye con la temperatura de succión descendente a lo largo de la curva de seis cilindros hasta que alcanza B.
• Aquí, el compresor descarga el primer juego de dos cilindros. Cuando se descarga el primer juego de dos cilindros, el compresor funciona con sólo cuatro cilindros activos y la capacidad del compresor cae inmediatamente a 19 toneladas (66,8 kW) a lo largo de la curva de cuatro cilindros (C).
• A medida que la carga continúa disminuyendo, la capacidad y la temperatura de succión siguen la curva de cuatro cilindros hasta que llega a D.
• Aquí, se descarga el segundo juego de dos cilindros, disminuyendo la capacidad del compresor a 9,5 toneladas [33,4 kW] a lo largo de la curva de dos cilindros (E).
• A medida que la carga continúa disminuyendo, la temperatura de succión alcanza el punto de ajuste mínimo, 28 ° F (-2.2 ° C) en este ejemplo (F), y los dos restantes. Los cilindros se desactivan apagando el compresor.
• El mínimo de capacidad del compresor en este ejemplo es de 7 toneladas (24,6 kW). Esto ilustra cómo la descarga del cilindro amplía el rango estable de carga parcial de un compresor alternativo.

https://youtu.be/C2UWr7sS92o

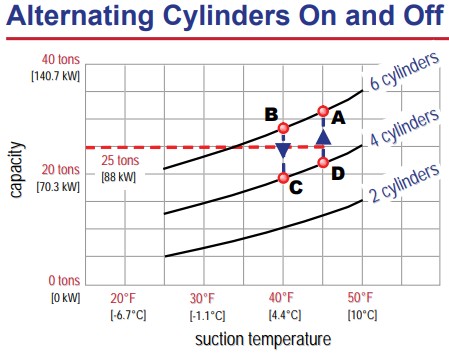

Compresor de Pistón de Chiller y Equipo de Aire Acondicionado con descargadores:

Sin embargo, en el caso de aplicaciones de enfriamiento de confort, la carga generalmente cambia lentamente en pequeños intervalos.

1. Por ejemplo, suponga que la carga térmica a extraer por el chiller con compresor de pistón con descargadores, disminuye de 28 toneladas refrigeración, hasta un valor de 25 toneladas refrigeración [88 kW].
2. En respuesta a esta disminución de carga térmica, el compresor descarga hasta el punto C de la curva de capacidad del compresor de pistón.
3. Este punto c del gráfico de capacidad, representa el trabajo del compresor con cuatro cilindros, donde ahora el compresor de pistón tiene una capacidad de bombeo equivalente a 19 toneladas refrigeración [66,8 kW].
4. La carga térmica presente en el evaporador del chiller, que proviene del agua es alta, esto hace que la temperatura de succión aumente, y la capacidad del compresor de pistón aumente hacia el punto D, de la gráfica de capacidad.
5. Cuando se alcanza el punto D, de la curva de capacidad, el compresor debe recargar el primer juego de dos cilindros, y la capacidad del compresor de pistón salta a 31 toneladas refrigeración [109 kW], llegando al punto A de la curva de capacidad.
6. En el punto A de la gráfica, la capacidad disponible del compresor excede la carga térmica que recibe del agua en el evaporador, por ello la temperatura de succión, disminuye de nuevo hacia el punto B de la curva de capacidad, donde el compresor se descarga nuevamente al punto C.
7. A partir de este ejemplo, resulta obvio que el compresor y el evaporador no puede alcanzar un punto de equilibrio mientras la carga térmica del evaporador permanece entre estos valores.
8. Entonces, Podemos observar que este compresor puede producir una capacidad de bombeo de 28 toneladas [98,5 kW], ubicado en el punto B, con seis cilindros cargados. También Puede producir 22 toneladas refrigeración [77,4 kW] ubicado en el punto D del gráfico, con cuatro cilindros cargados.
9. Al compresor No poder igualar exactamente las 25 toneladas refrigeración de Carga térmica del evaporador, el compresor de
   pistón permanece entre los capacidades producidas por cuatro y seis cilindros, el compresor alternará entre las dos etapas de carga, en un esfuerzo por producir una capacidad “promedio” de 25 toneladas [88 kW].
10. Alternar entre estas etapas de carga no daña el movimiento alternativo del compresor.

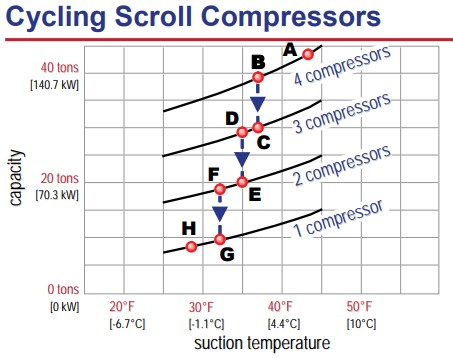

11. Debe evitarse que los dos últimos compresores ciclen entre apagado y encendido, para equilibrar una carga que es menor que la etapa mínima de carga del compresor

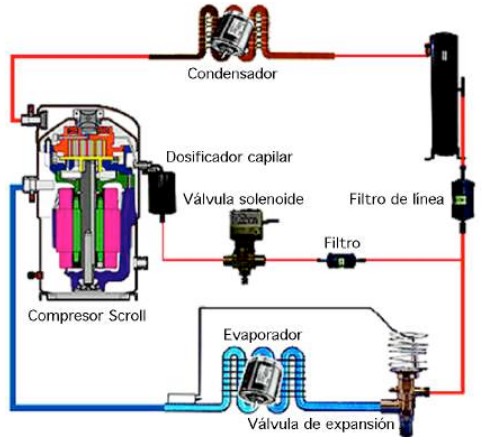

Compresor Sistema de Refrigeración Tipo Scroll ¿Cuándo Comprarlo?

Los Compresores scroll o de espiral, son maquinas del tipo desplazamiento positivo basadas en un movimiento orbital de un pergamino móvil sobre otro fijo, logrando la reducción de volumen del gas y aumento de su presión.

Partes del Compresor Hermético de Refrigeración Scroll:

https://youtu.be/Z9y4cdSqv-c

Características del Compresores Scroll

1. Poca cantidad de partes móviles.
2. La voluta o pergamino fijo, está unida al cuerpo del compresor.
3. La voluta en órbita se acopla al cigüeñal, para órbitar en lugar de girar.
4. El movimiento orbital crea una serie de bolsas de gas, que viajan entre los dos rollos o pergaminos.
5. En la parte exterior el bolsillo aspira gas y luego lo mueve al centro del pergamino donde se descarga a presión alta.
6. A medida que el gas se mueve en la bolsa interior cada vez más pequeña, la temperatura y la presión aumentan hasta la presión de descarga deseada.
7. Los dos miembros de la espiral, interactúan para lograr simultáneamente una alta eficiencia y durabilidad.
8. La flexibilidad radial, permite separación de espiral en presencia de refrigerante líquido o residuos, mejorando así sustancialmente la durabilidad.
9. Los compresores scroll logran una eficiencia volumétrica del 100%, lo que reduce los costos de energía en muchas aplicaciones.
10. Se eliminan las pérdidas por reexpansión, que suelen ocurrir con cada carrera del pistón en los modelos alternativos.
11. Se eliminan las pérdidas en las válvulas, porque no existen válvulas de succión.
12. Estos compresores cuentan con un motor de inducción de jaula de ardilla totalmente hermético, 100% refrigerado por gas de succión que impulsa el compresor.
13. El enfriamiento por gas de succión prolonga la vida útil del motor al garantizar que se mantenga a una temperatura baja y estable.
14. El motor también sirve como barrera para el refrigerante líquido, que puede migrar a través del línea de succión, cuando el compresor se apaga.
15. El refrigerante líquido permanece en la carcasa del compresor.
    Al arrancar, el refrigerante líquido debe pasar el motor antes de alcanzar la compresión.
16. La presencia de líquido eleva la Caída de presión del gas refrigerante a través del motor. Eso, combinado con el calor del motor, provoca que el mismo refrigerante líquido se evapore antes de alcanzar el pergaminos.
17. El enfriamiento del gas de succión también elimina necesidad de enfriamiento externo.
18. El eje del motor, denominado cigüeñal, transmite el movimiento orbital al pergamino inferior.
19. El cigüeñal también lleva los contrapesos necesarios, para equilibrar el mecanismo del compresor.
20. Dos cojinetes de manguito lubricados con aceite se encargan de alinear el cigüeñal, uno debajo y uno encima del motor.
21. El cojinete inferior está ligeramente cargado, y el cojinete superior lleva la mayor parte de la carga de compresión.
22. Un cojinete de empuje hidrodinámico soporta al espiral orbitando, y resiste las fuerzas axiales impuestas por gas comprimido entre los rollos.
23. El diseño de los cojinetes y la selección del lubricante, son elementos importantes para obtener la mejor eficiencia posible del compresor.
24. Actualmente, la capacidad práctica para un solo compresor scroll es de 25 toneladas, aunque los fabricantes están realizando investigaciones para Desarrollar unidades más grandes.
25. La parte inferior de la carcasa sirve como deposito de aceite y del refrigerante en estado líquido,si existe.
26. La gran capacidad del cárter permite su funcionamiento en sistemas con largos recorridos de tubería y grandes cargas de refrigerante.
27. Algunos modelos de Scroll utilizan una bomba de aceite accionada por la fuerza centrífuga, que se encarga de distribuir el lubricante a los cojinetes y al acoplamiento accionador, a través de un canal diagonal perforado en el eje del motor
28. El aceite sube por el eje por la fuerza centrífuga y lubrica los bujes, saliendo posteriormente por orificios de lubricación específicamente diseñados para tal fin.
29. El compresor scroll puede tener un visor de nivel de aceite, que sirve como puerto de conexión para el dispositivo de control de nivel de aceite empleado en sistemas paralelos.
30. Un filtro de mallas de succión, capaz de retener impurezas provenientes del sistema
31. Algunos compresores scroll puede incluir una trampa magnética, que permita atrapar partículas ferrosas que pudieran acabar en el cárter, y que de llegar a las espirales se pondría en peligro la fiabilidad del compresor

Partes de Compresor de Refrigeración Scroll de Protección:

Usualmente un compresor scroll cuenta con los siguientes accesorios de protección:

Interruptor de alta presión:

1. Los interruptores de alta presión deben ser parte del equipo básico de protección, la idea es detener al compresor cuando la presión de descarga salga del rango apropiado.
2. En presencia de varios circuitos de refrigeración, cada uno debe tener un interruptor de alta presión separado.
3. Los interruptores deben estar cableados en serie para que un incidente de alta presión detiene todo sistema.

Límite de temperatura alta

1. Un sensor de temperatura interno protege el compresor de las altas temperaturas potencialmente dañinas.
2. El sensor al ser montado internamente, es influenciado por la temperatura del motor y la temperatura del gas de descarga.
3. Sí la temperatura alcanza los 220 ° F provoca la parada del compresor.

modulo de Protección contra el recalentamiento.

1. Es un sistema formado con cinco termistores internos conectados en serie que ofrece una protección superior contra elevadas temperaturas de descarga, sobrecargas, baja carga de gas refrigerante y baja tensión.
2. Cuenta con Termistores del tipo PTC, instalados 4 en el estator y 1 utilizado como termostato de descarga.
3. Los dos extremos de la serie de termistores internos está conectada a dos terminales del módulo.
4. Un aumento en la temperatura interna del compresor, genera un aumento de la resistencia en los termistores, que será detectada por el módulo.
5. Por encima de un determinado valor los contactos que permiten el paso de electricidad al compresor se abren, sacandolo de servicio

Válvula de retención de descarga

1. Una válvula de retención externa montada en la conexión de descarga del compresor evita la rotación inversa en el compresor cuando el equipo se detiene.
2. Una válvula de retención externa tiene menor caída de presión que una válvula de retención interna, y proporciona una protección mejorada contra reflujo.
3. Cuando el compresor se detiene, el gas a alta presión atrapado en los bolsillos en forma de media luna entre los volutas se filtrarán de nuevo al lado de succión.
4. Este sistema permite el compresor arranca descargado, lo que reduce corriente de arranque, par y tensiones mecánicas.

Calentador del cárter

1. Para evitar que el refrigerante líquido penetre en el compresor durante puesta en marcha, se usa un calentador eléctrico situado en el carter que se energiza cuando el compresor se detiene.
2. El calentador calienta suficientemente el cárter de aceite y logra hervir el refrigerante líquido (no el aceite) para que no exista gas refrigerante durante el arranque.
3. En Compresores scroll el calentador se monta externamente en la parte inferior de la cáscara.

Protección monofásica.

1. UN panel de control del equipo examina continuamente la fuente de alimentación trifásica que ingresa a la unidad.
2. Al presentarse la pérdida de cualquier fase, el control del enfriador del sistema interrumpe la fuente de alimentación de la unidad.
3. La pérdida de una fase en un sistema trifásico provoca Rotación inversa en los compresores.

Protección de inicio:

1. El sistema de control del equipo monitorea la presión de succión y descarga del compresor en los primeros segundos del inicio.
2. Si el compresor no logra una presión diferencial o no llega a los valores establecidos por el programa del modulo de control , el compresor se detiene.

Arranques excesivos:

1. El controlador del equipo, asegura que un compresor nunca arranca más de un numero establecido por el fabricante ejemplo 12 veces en una hora determinada.
2. Los arranques excesivos pueden causar sobrecalentamiento en el motor.

Válvula de solenoide de líquido

1. Una válvula solenoide de línea de líquido es eficaz para mantener el líquido fuera del lado bajo cuando el sistema cicla en el termostato.
2. El solenoide debe instalarse cerca de la válvula de expansión (antes) para mantener el volumen principal de la línea de líquido en el lado alto del sistema durante el apagado períodos.
3. Todas las válvulas de solenoide tienen una fuga leve y es posible que no ser 100% efectivo para mantener el líquido en el lado alto durante períodos prolongados de parada que pueden ocurrir en cámaras frigoríficas utilizadas para almacenar productos de temporada.

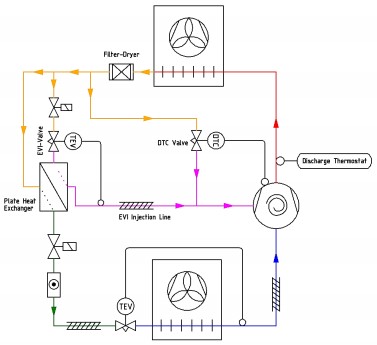

Válvula DTC en Compresor Scroll:

La inyección de líquido en puerto de succión para bajar temperatura de descarga, y es un medio por el cual un compresor se enfría, para permitir que funcione de manera confiable en condiciones difíciles de alta relación de compresión, que normalmente se observan en aplicaciones de baja temperatura.

¿Que es la válvula DTC?

La válvula DTC se usa para eliminar el uso del solenoide y el capilar, se puede llevar a cabo el sistema, de inyección de líquido, como se muestra en la figura:

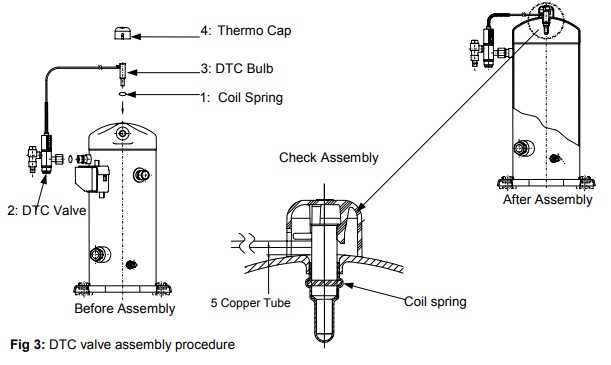

La conexión de la válvula DTC se realiza sobre el compresor:

características de la inyección de líquido y válvula dtc:

1. El objetivo del sistema de inyección de liquido, es bajar la temperatura de descarga del refrigerante.
2. Un dispositivo de inyección de líquido, es muy importante cuando la temperatura de descarga es superior a 125 ℃ para determinadas aplicaciones del sistema.
3. El sistema de inyección de líquido se puede realizar con sensor de temperatura o termostato, dosificador o capilar y válvula solenoide.
4. La temperatura de ajuste de la válvula solenoide está en 115 ℃. Cuando la temperatura de descarga alcanza 115 ℃, se abrirá la válvula solenoide del circuito.
5. La temperatura de descarga debe descender por ejemplo a un valor de 95 ℃, entonces la solenoide del circuito cerrará.
6. Si la temperatura de descarga sube por encima de 125 ℃, incluso con la válvula solenoide del circuito abierta, el protector de temperatura debe activarse para proteger compresor.
7. La inyección de líquido a altas velocidades en compresor scroll inverter muestra una mejora considerable en el funcionamiento y fiabilidad del compresor.
8. Sin embargo, la inyección a bajas frecuencias muestra algunas desventajas respecto a la energía, la capacidad, y a la eficiencia adiabática del compresor.
9. Con la activación del sistema de inyección de líquido, se produce un pequeño incremento en la consumo energético por el compresor, debido al aumento de masa de refrigerante a comprimir.
10. El resultado de la activación del sistema es el enfriamiento suficiente del gas de descarga, de modo que permite relaciones de compresión más elevadas.
11. El objetivo del sistema de inyección de líquido, No es mejorar el subenfriamiento a la salida del condensador, contrario a la inyección de vapor.
12. Para lograr la inyección de líquido, la presión del refrigerante líquido debe ser mayor durante al menos un parte del ciclo del movimiento orbital, que la presión del refrigerante gaseoso dentro de un espacio cerrado, que se encuentra en comunicación fluida con el puerto de inyección de líquido
13. Con otra configuración del sistema, la inyección de líquido se logra mediante la utilización de una válvula de control de temperatura de descarga (DTC).
14. La válvula DTC elimina la necesidad de un tubo capilar, una válvula solenoide de inyección de líquido y un relé de corriente.
15. La válvula DTC está equipada con un bulbo, que debe instalarse en la parte superior en la tapa del compresor, detectando la temperatura del puerto de descarga.
16. La válvula DTC inyecta solo cuando se necesita enfriamiento y en las cantidades requeridas.
17. Algunos modelos de compresor scroll, requiere inyección con una válvula DTC, junto con la inyección de vapor con válvula (EVI), para proteger al compresor de temperaturas de descarga más altas.
18. Existen compresores scroll, que deben estar equipados obligatoriamente con inyección de líquido mediante el uso de una válvula DTC.

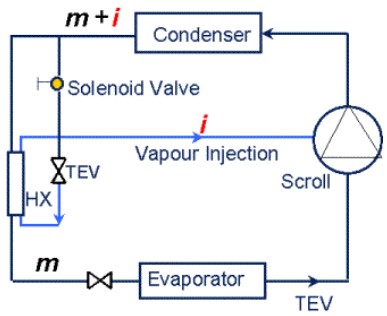

19. Existen modelos de compresor scroll para solo inyección de vapor, y la inyección de líquido sola no es posible.
20. Existen modelos de compresor scroll que se pueden usar tanto para inyección de líquido como para vapor (EVI).
21. Existen modelos de compresor scroll con inyección de vapor húmedo, es decir una combinación de inyección de vapor y líquido al mismo tiempo.
22. Se debe tener especial cuidado, en instalaciones que por recomendación del fabricante del comprsor scroll la unstalación de los termostatos de temperatura de descarga es fundamental.

https://youtu.be/dPguQBzQ8mM

Compresor para Cámara de Refrigeración en Tandem ¿Por qué Seleccionar este sistema?

Una central de compresores es una agrupación de compresores uno al lado de otro donde las tuberías de aspiración de cada compresor parten de una tubería común o colector de aspiración, y las tuberías de descarga de cada compresor se unen en otra tubería o colector de descarga.

¿Por qué elegir una configuración de compresor scroll en tándem?

1. Una configuración en tándem reduce los costos operativos mediante un mayor control de capacidad y un menor consumo de energía.
2. Con la secuencia de funcionamiento de los compresores permite que la capacidad del sistema coincida con la carga del sistema.
3. Un compresor individual se puede apagar mientras otro compresor continúa funcionando, entregando plena capacidad y eficiencia.

gestion de aceite de los sistemas tandem

1. Los sistemas de compresores en tándem presentan ciertos desafíos de diseño: compensación de aceite, retorno de aceite adecuado y configuración de la tubería.
2. Se requiere un sistema de ecualización de aceite diseñado para un rendimiento y fiabilidad correctos en todo el entorno operativo.
3. Un tubo de interconexión, en la parte inferior del compresor (por debajo del nivel de aceite), asegura aceite en equilibrio.
4. Pequeñas diferencias en La presión del cárter puede resultar en un nivel de aceite con variaciones significativas.
5. Algunos compresores poseen una conexión adicional para la ecualización de gases y mantener las presiones en el interior de las carcasas del compresor estables y prevenir los desequilibrios del nivel de aceite.
6. El separador de aceite se instala en el tubo de descarga de cada compresor.
7. El separador de aceite debe separar el 95% del aceite mezclado en el gas de descarga y devolver el aceite de regreso al lado de baja presión del compresor A y B.
8. Cuando los compresores se detienen, el exceso de aceite lubricante en un compresor puede fluir a otro compresor a través del tubo de compensación de aceite.
9. Se recomenda instalar una válvula de retención en el tubo de descarga de cada compresor, lo que garantiza el refrigerante no regresa cuando uno de los compresores está funcionando.
10. Los compresores tándem pueden realizar la ecualización de aceite cuando uno o ambos compresores funcionan.
11. Para evitar el bypass de gas caliente del lado de alta presión al lado de baja presión, es necesario Instale un capilar de retorno de aceite en el tubo de retorno de aceite.
12. Se instala un filtro debe antes del capilar para evitar el bloqueo.

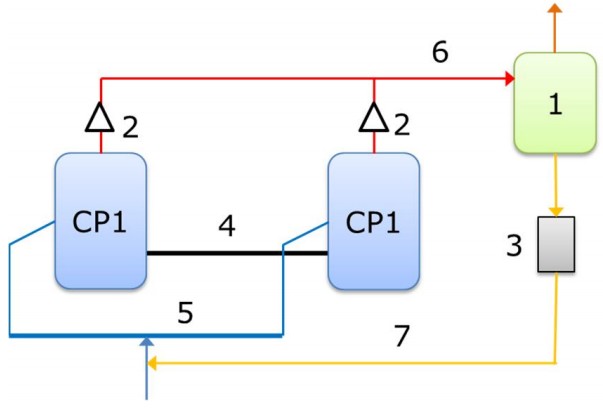

RETORNO DEL ACEITE A LA SUCCIÓN COMÚN de dos compresores scroll:

1. Separador de Aceite.
2. Válvula de no retorno.
3. Filtro de aceite.
4. Línea equalizadora de aceite.
5. Línea de succión.
6. Línea de descarga.
7. Línea de retorno de aceite.

características del sistema:

1. Esta solución consta de dos compresores que comparten un separador de aceite común.
2. El aceite que sale del separador, se realimenta la línea de succión común de los compresores.
3. Luego se realimenta a cada compresor junto con el gas refrigerante.
4. Para obtener un buen equilibrio del nivel de aceite entre dos compresores, el retorno de aceite debe dividirse equitativamente entre los compresores en funcionamiento.
5. El estado del aceite podría ser como rocío con el gas y como gotas a lo largo la longitud y la curvatura de la tubería.
6. Dado que el aceite regresa junto con el gas de succión, igualar el gas el flujo es crítico y la velocidad del gas en la línea de succión es muy importante.
7. La línea de succión principal que va desde el evaporador a los compresores está conectado a un cabezal de succión donde las presiones de succión pueden ser ecualizadas.
8. Cuando un sólo compresor está funcionando, el nivel de aceite de ambos compresores está dentro de la mirilla.
9. El nivel de aceite de un compresor en funcionamiento es más alto que el de un compresor de reserva, esto se debe a una menor presión en el interior un compresor en funcionamiento.
10. Cuando ambos compresores están funcionando, el nivel de aceite es alto y la presión se equilibra y en consecuencia, el equilibrio del aceite es bueno.
11. El costo es relativamente bajo.
12. Esta configuración exige un requisito estricto para la selección de tamaño de la línea equalizadora de aceite y diseño del cabezal de succión.
13. El Separador de aceite debe ser eficiente tanto para el funcionamiento de un solo compresor como para dos compresores que funcionan juntos.
14. Requiere de un diseño estricto de la tubería de succión.

retorno de aceite a un sólo compresor scroll:

1. Separador de Aceire.
2. Valvula de no retorno.
3. Filtro de aceite.
4. Línea equalizadora de aceite.
5. Línea de succión.
6. Línea de descarga.
7. Línea de retorno de aceite.

características del sistema:

1. El aceite que sale del separador se devuelve al cárter de un compresor.
2. Luego a través del tubo igualador de aceite se envpia al interior del otro compresor.
3. Cuando un solo compresor está funcionando, el nivel de aceite de ambos compresores está dentro de la mirilla.
4. El nivel de aceite del compresor en funcionamiento no es tan estable.
5. Cuando ambos compresores están funcionando, el nivel de aceite es visible en ambos compresores (el nivel de aceite es por encima del nivel de seguridad en ambos compresores)
6. El costo es relativamente bajo; sin embargo, el retorno de aceite requiere un puerto adicional en el cárter del compresor, esto conduce a la introducción de otro modelo de compresor para Aplicación múltiple.
7. Obviamente, esta variación es innecesaria e inconveniente para los fabricantes de compresores.

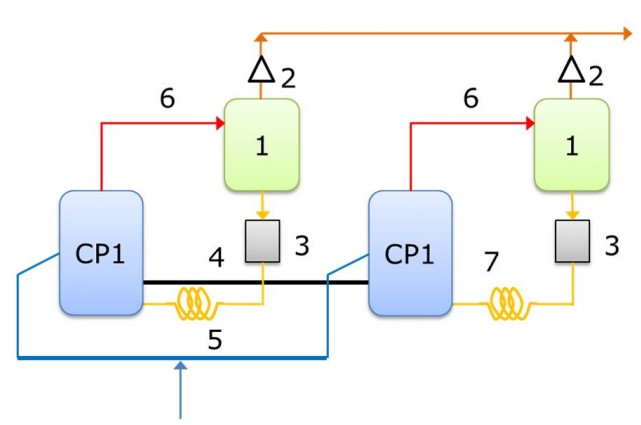

Retorno de aceite individual:

1. Separador de Aceire.
2. Valvula de no retorno.
3. Filtro de aceite.
4. Línea equalizadora de aceite.
5. Línea de succión.
6. Línea de descarga.
7. Línea de retorno de aceite con tubo capilar

CARACTERÍSTICAS DEL SISTEMA:

1. Cada compresor tiene su propio separador de aceite.
2. El aceite separado en el separador de aceite se devuelve al compresor correspondiente.
3. La línea de equilibrio de aceite está instalada para evitar que un nivel de aceite del compresor sea mucho más alto que el otro.
4. Una mirilla más se instala en cada compresor para observar el nivel de aceite dentro de un compresor.
5. Cuando un solo compresor está funcionando, el nivel de aceite de ambos compresores está dentro de la mirilla, y el nivel de aceite del compresor en funcionamiento es más alto que el del compresor de reserva debido a una presión más baja en el compresor en funcionamiento.
6. Cuando ambos compresores están funcionando, el nivel de aceite es alto en todas las condiciones.
7. El diseño de tuberías de succión simétricas no es tan estricto. El retorno de aceite depende de la eficiencia del sistema operativo, no del flujo de gas de succión.
8. La eficiencia del separador de aceite solo necesita cumplir con la condición de funcionamiento de un solo compresor.

https://youtu.be/IVALrKT6oDM

Gestión de aceite en compresor scroll inverter.

1. Los sistemas de lubricación con compresor scroll inverter, presentan particularidades en su funcionamiento, debido a la variabilidad del promedio de circulación de refrigerante y aceite, como consecuencia de la variación de la velocidad de rotación.
2. La cantidad de aceite con respecto a refrigerante ronda entre el 1 y 2%, operando a frecuencia nominal de 50 a 60 Hertz.
3. A frecuencias más altas como 90 Hertz, el promedio de circulación de aceite alcanza hasta un 8%.
4. A valores de frecuencia cerca de 30 Hertz, la circulación de aceite pude estar por debajo del 1%.
5. Con frecuencias tan bajas, puede no haber suficiente caudal masico de refrigerante, como para empujar el aceite de vuelta al compresor.
6. Para asegurar una correcta lubricación del sistema además del separador de aceite, un compresor scroll inverter incluye una “estrategia de lubricación” basada en cada 2 horas aumentar la velocidad del compresor durante unos 10 minutos.
7. Durante los de 10 minutos, el flujo de la masa y la velocidad del gas refrigerante aumentan y empujan el aceite que se encuentra atrapado en diferentes puntos del sistema, para devolverlo al compresor.
8. Durante la “estrategia de lubricación” al aumentar la velocidad del motor, su consumo eléctrico y la capacidad de enfriamiento del sistema.
9. En caso que la aplicación no requiera la capacidad de enfriamiento exagerada a consecuencia de la “estrategia de lubricación” las válvulas solenoide de desvío “Bypass” se abren para desviar la capacidad adicional no requerida, trayendo ineficiencias durante este período.
10. Tanto esto como la energía adicional consumida por el motor para aumentar su velocidad, implican una pérdida de energía que se hace acumulativa a lo largo de la operación anual del equipamiento en condiciones reales de funcionamiento a carga variable.
11. Asegurar un correcto retorno del aceite en el sistema de refrigeracipon, con más de un compresores scroll operando en paralelo a velocidad fija es una cuestión delicada y crítica.
12. Comunmente la Lubricación de los centrales, se ha resuelto mediante un sistema que permita a los compresores comunicarse con el ecualizador de aceite.
13. De esta manera, los compresores operan casi como si fueran un único compresor, y el nivel de aceite es más o menos el mismo para todos los compresores, permitiendo una óptima lubricación.
14. En un sistema compuesto por un compresor de velocidad variable trabajando junto con uno o más compresores operando a velocidad fija, el sistema de ecualización no funciona, ya que el compresor con velocidad variable genera diferentes presiones en la succión, creando así diferentes niveles de aceite que pueden inundar o vaciar un compresor.
15. Por ello se requiere un sistema especial de gestión de aceite basado basicamente en un circuito específico con un separador de aceite altamente eficiente y diversas válvulas solenoides controladas por un sistema de sensores situados en el mismo compresor y controlado por todo el sistema de gestión de la unidad.
16. Los sensores controlan el nivel de lubricante correcto y, mediante el
    sistema de control y las válvulas solenoides, se mantiene el nivel de
    aceite, asegurando así la correcta lubricación de los compresores en
    todas las condiciones de operación.
17. El separador limita la descarga de aceite mezclado con el gas refrigerante a lo largo del circuito frigorífico así como integrar la reserva de lubricante.
18. De esta manera se administra la cantidad acorde de aceite ademas el sistema de control gestiona las alarmas de parada del compresor en el caso de existir un nivel bajo de aceite

Tipos de Compresor de Gas Refrigerante Scroll Comparación de eficiencia.

Rendimiento con compresores scroll de velocidad variable:

1. La cantidad de refrigerante que puede manejar un compresor Scroll con velocidad variable, es directamente proporcional a la velocidad de giro.
2. Ajustando el valor de frecuencia de trabajo del compresor scrolll , se puede adaptar la producción frigorífica a la demanda de la instalación.
3. La carga se adapta mejor con un mínimo variación en la presión de evaporación y se minimizan las fluctuaciones en la temperatura de carga.
4. Mejor eficiencia del sistema a carga parcial
5. Mayor vida útil del equipo debido a funcionamiento continuo en lugar de ciclar
6. La baja corriente de arranque evita la necesidad de dispositivos de arranque asistido.
7. Con un aumento de velocidad controlado desde hay menos riesgo de retorno repentino de líquido o aceite a el compresor en el arranque
8. Los compresores scroll inverter, poseen limitaciones en la frecuencia mínima para asegurar la lubricación a baja velocidad de rotación.
9. Por lo general, la frecuencia mínima está en el orden de los 30Hz, lo que pone a la capacidad mínima individual posible por compresor en el orden del 40 al 50%, dependiendo de la frecuencia nominal de la corriente de alimentación (50Hertz o 60Hertz).
10. La modulación del compresor scroll inverter, se hace en saltos de 8 Hertz de frecuencia. Si por ejemplo la frecuencia mínima posible es de 30Hertz, el siguiente punto de modulación será 38Hertzz, luego 46, 54, 62 Hertz, etc.
11. Los compresores scroll inverter son más complejos, tanto mecánica como electrónicamente.
12. Los compresores scroll cuentan con mucha electrónica en sus tableros, la cual genera calor. Esto los hace sensibles al operar en ambientes con altas temperaturas, aumentando el riesgo de fallas en el tablero eléctrico y circuitos electrónicos.
13. La interferencia electromagnética emitida por los circuitos de los variadores de velocidad puede afectar la confiabilidad de otros equipamientos.

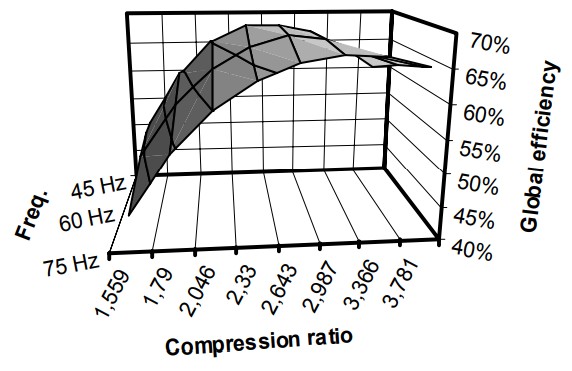

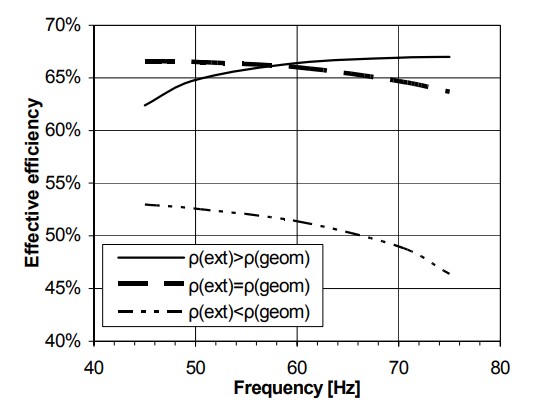

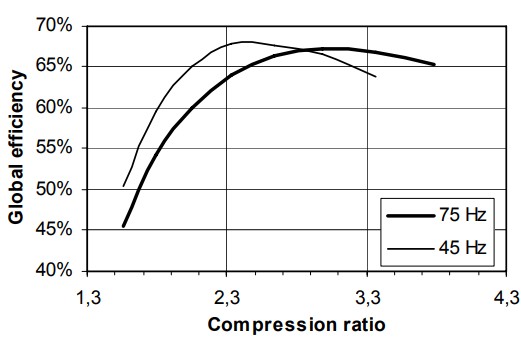

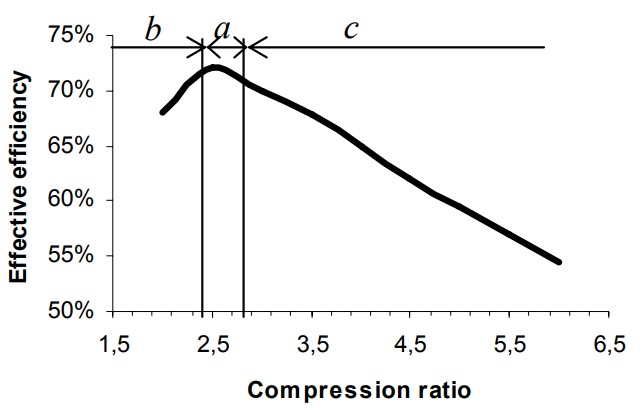

Eficiencia del compresor scroll y relación de compresión:

1. Los compresores scroll tienen una relación de volumen interna fija, definida por su geometría y seleccionada para un determinado condición de diseño.
2. Después de entrar en la espiral en órbita, el gas de succión se comprime en esta relación, muy diferente a compresores alternativos y rotativos que tienen una válvula de descarga para extraer el gas comprimido solo cuando el la presión del cilindro alcanza la presión del condensador.
3. Las envolturas de espiral del compresor scroll, comprimirán el gas a la relación de volumen de diseño independientemente de las presiones de funcionamiento.
4. Cuando la presión de descarga esté en la relación de compresión de diseño se logre una eficiencia de compresión óptima.
5. Para un compresor sin variador de frecuencia, la máxima eficiencia esta presente cuando la relación de compresión del sistema, esta muy cerca de la relación de compresión de diseño del compresor producto de la variación de volumen del compresor.
6. Cuando la relación de compresión del circuito de refrigeración esta por debajo de la relación de presión de diseño del compresor, la eficiencia del sistema disminuye debido a la “Sobrecompresión”, es decir la presión del gas de descarga es superior a la presión de condensación, lo cual provoca que el compresor comprima en exceso el refrigerante.
7. Para evitar la sobrecompresión, muchos compresores scroll poseen válvulas liberadoras que expulsan el refrigerante, antes de que se alcance la relación de presión de diseño.
8. Las válvulas liberadoras impiden que la eficiencia disminuya debido a la sobrecompresión y, por lo tanto, mejora notablemente la eficiencia energética de los sistemas en carga parcial.

• Como se observa en el gráfico, para un valor de frecuencia fijo, cuando la relación de compresión se aleja del valor de diseño por ejemplo 2.5, la eficiencia cae significativamente.

eficiencia del compresor scroll y la frecuencia :

• Cuando el compresor scroll es inverter el rendimiento depende simultáneamente de las relaciones de compresión y de la frecuencia..

• En el gráfico p(ext) es la relación de compresión del sistema, mientras que p(geom) es la relación de compresión propia del compresor scroll.

• La caida de rendimiento ocurre cuando la relación de compresión que logra el compresor es mas grande a la requerida por el sistema y simultaneamente la frecuencia esta por arriba de la nominal de 60 hertz.

En el siguiente gráfico podemos observar como para cada valor de frecuencia, existe una relación de presión del sistema donde la eficiencia del compresor scroll es máxima.

Hay dos formas de analizar la eficiencia del compresor scroll en refrigeración:

• La eficiencia termodinámica individual del compresor.
• La eficiencia del compresor como funciona en un sistema.

Compresores Scroll de mejor eficiencia con inyección de vapor

1. La instalación de inyección de vapor, es recomendable para todos los compresores utilizados en aplicaciones de baja temperatura.
2. Los compresores Scroll con inyección de vapor, están equipados con una conexión para el funcionamiento del economizador.
3. En el sistema economizador se usa una válvula solenoide, para activar el paso de refrigerante a la salida del condensador con un caudal que llamaremos “i”.
4. Después del solenoide una válvula de expansión (TEV), se encarga de dosificar y bajar la presión del caudal refrigerante “i”.
5. Luego un intercambiador de calor que llamaremos (Hx), se requiere para producir subenfriamiento del caudal que llamaremos “m” que viene del condensador.
6. El proceso de subenfriamiento del caudal “m” proporciona una mayor ganancia de capacidad medida en el sistema.
7. El refrigerante evaporado “i” a través del intercambiador de calor (HX) se inyecta en los compresores, y proporciona enfriamiento adicional a relaciones de compresión más altas.
8. Este ciclo ofrece las ventajas de una mayor capacidad de enfriamiento y un mejor COP que un ciclo convencional.
9. Esta tecnología ofrece los mejores resultados a bajas temperaturas de evaporación donde más se necesita capacidad y eficiencia.
10. La eficiencia del ciclo del compresor scroll, con inyección de vapor es mayor que la de un compresor scroll de una sola etapa convencional, entregando la misma capacidad porque la capacidad adicional del subenfriamiento se logra con menos energía.
11. El efecto de enfriamiento se logra mediante la adición de vapor al proceso de compresión a la presión intermedia, y a la temperatura TVO que es controlada por el dispositivo de expansión HX.
12. El tamaño y la posición de estos puertos se han optimizado para garantizar COP máximo y beneficio de capacidad en condiciones operativas típicas.
13. Una sola conexión de entrada en la carcasa se comunica con los puertos de inyección a través de un tubo flexible.
14. Esta estrategia puede proporcionar un medio para modular la capacidad en bajas cargas térmicas cortando la inyección de vapor en el compresor.
15. Este tipo de subenfriamiento es más significativo, comparado con un intercambiador de calor entre la línea de líquido y la línea de succión.
16. El rendimiento se incrementa con la relación de presiones y por ello es mejor a medida que baja la temperatura de evaporación.
17. El punto clave del sistema es la temperatura de saturación del refrigerante en el punto de inyección.
18. Esta temperatura es función de las presiones de condensación y evaporación, siendo el valor de la presión de inyección definida por el fabricante del compresor.
19. Esta estrategía ofrece reducción de la temperatura de descarga del compresor, y la posibilidad de modular la capacidad del compresor con la carga térmica.
20. Reducción de la pérdida de carga en la línea de succión comparada con un sistema convencional, para una misma carga térmica.
21. Se puede establecer una disminución del 40 % en el flujo de refrigerante a través del evaporador, esto reduce la caída de presión en la línea de succión en torno al 60%.
22. Cuando se integra la inyección de vapor en un compresor SCROLL, la eficiencia isentrópica es comparable para ambas etapas, posibilitando una alta eficiencia sin la necesidad de instalar un compresor para la etapa de baja presión.
23. El subenfriamiento adicional del líquido incremente el efecto refrigerante en el evaporador (capacidad de absorción de calor por unidad de masa de refrigerante). De hecho para una misma carga frigorífica la masa de refrigerante circulada disminuye.
24. La elección de un punto de menor presión brinda un incremento en la capacidad, en tanto que un punto de mayor presión proporciona ventajas en la eficiencia.
25. El ciclo con un compresor SCROLL con economizador es similar a un ciclo de dos etapas, pero se realiza con un solo compresor.
26. Los intercambiadores de calor deberán de seleccionarse a las condiciones de trabajo nominales, pero considerando al mismo tiempo un margen adecuado que permita la operación del sistema en todo el rango de temperaturas esperado.
27. La tubería de líquido refrigerante comprendida entre el economizador y el evaporador debe aislarse y mantenerse lo más corta posible, con el fin de reducir al minimo las ganancias de calor.
28. La tubería de inyección de vapor que une el intercambiador con el compresor debe ser de 3/8 a 1/ pulgada de diametro..
29. La válvula de expansión termostática del intercambiador de calor deberá diseñarse para la carga máxima, teniendo en cuenta al mismo tiempo las posibles condiciones de funcionamiento en carga parcial.
30. Se deberá instalar una válvula solenoide en la tubería de líquido que alimenta al economizador al objeto de evitar la migración de líquido refrigerante al compresor cuando éste se detiene
31. En el caso de centrales de compresores, se deberá de instalar una válvula solenoide por compresor, en la correspondiente tubería de inyección de vapor de cada uno de ellos.
32. Cada una de estas válvulas solenoide se alimentará eléctricamente en paralelo con el contactor de su respectivo compresor.

así trabaja el compresor scroll de refrigeración con inyección de vapor:

https://youtu.be/p8FUQvxKs04

compresor scroll digital mejor eficiencia funcionamiento mas simple

1. Es un compresor de capacidad variable, que se adapta a los requerimientos del sistema mediante la activación y desactivación del sistema de compresión de la máquina, sin apagar el motor.
2. Para la modulación el compresor scroll digital, cuenta con un mecanismo que mediante una válvula solenoide, acciona un pistón montado en su parte superior, para permitir el paso de refrigerante de la descarga con alta presión a la cámara a través de un tubo externo.
3. En la cámara la presión de descarga aplica las fuerzas al pistón hacia arriba, trayendo consigo que el pergamino superior se desplace hacia arriba, separándose del pergamino móvil, ocasionando que no haya compresión.
4. Cuando se cierra el solenoide, el pergamino superior baja a su posición de contacto normal y se reanuda la compresión.
5. Para controlar la activación y desactivación este sistema cuenta con un modulo de control cuya estrategia se basa en la modulación por ancho de pulso.
6. Por ejemplo si el control del sistema utiliza un ciclo de trabajo de 12 segundos. Esto indica que hay un ciclo de encendido y apagado cada 12 segundos.
7. Si el compresor está cargado al 100%, el ciclo de ENCENDIDO es de 12 segundos y el ciclo de APAGADO es de 0 segundos (compresor siempre encendido).
8. Si el compresor está cargado al 50%, el ciclo de ENCENDIDO sería de 6 segundos y el El ciclo de APAGADO sería de 6 segundos.
9. En un compresor scroll digital el motor sigue funcionando, pero consumiendo apenas un 10% de la potencia total.
10. El Compresor Digital Scroll puede suministrar cualquier capacidad, entre un 10 y un 100%, con sólo cargar y descar las espirales en sucesivos intervalos regulares.
11. Los compresores más grandes tienen una válvula solenoide interna y los compresores más pequeños tienen un válvula solenoide externa.
12. La válvula solenoide está diseñada específicamente para el número extremo de encendido y apagado de los ciclos.
13. Estos sistemas pueden contar con una válvula de expansión electrónica que incluye un controlador de motor paso a paso, transductor de presión, sensores de temperatura de succión y una
14. Cuando se energiza el solenoide y se permite que los conjuntos de volutas se separen, puede haber un fuerte silbido cuando el gas de descarga se precipita hacia las regiones de baja presión del rollo.
15. Dependiendo de la relación de compresión esto puede ser una separación mecánica muy ruidosa. El pergamino todavía está en órbita pero no se sella, por lo que no puede comprimir refrigerante.
16. Cuando se desactiva el solenoide y se permite que los conjuntos de volutas se vuelvan a sellar, puede haber una ruido mecánico además de un silbido cuando el compresor comienza a comprimir refrigerante nuevamente.
17. Según el modelo de compresor y la presión de funcionamiento, el ruido general varía desde un simple “Snick” a silbidos muy fuertes y ruidos mecánicos cuando el compresor se carga y descarga.
18. Se requiere un mínimo de 10% en la modulación para asegurar el enfriamiento del motor del compresor mediante el gas de la succión.
19. Los compresores digitales Scroll tienen diseños que permiten que las espirales se separen radialmente, ante la presencia de gotas de líquido refrigerante, aceite o ambos, durante el proceso de compresión.
20. El compresor Digital Scroll, es muy simple, tanto mecánica como electrónicamente.
21. El compresor digital scroll no requiere de sistemas de “Bypass”, necesarios para completar “estrategias de lubricación”descritos para los sistemas con “inverters”, y sus respectivas válvulas solenoides.
22. El principio de modulación es mecánico, por lo que el algoritmo que emplea el controlador electrónico es mucho más sencillo.
23. En los sitemas con compresor scroll digital no existe generación de interferencia electromagnética como en el caso de los inverter. Esto hace a esta tecnología ideal para aplicaciones críticas como centros de cómputo, centrales de telecomunicaciones y hospitales.
24. Los equipos con compresores scroll tipo digital permiten controlar mejor la humedad y la temperatura, lo cual está directamente relacionado con el confort suministrado.

¿Qué compresor scroll es mejor: inverter o digital?

https://youtu.be/RbBsHjTDuj8

gestión de estación de compresores scroll a carga parcial:

Un equipo que utiliza varios compresores scroll generalmente se adapta a carga parcial encendiéndolos y apagándolos el numero de estos, según sea necesario, para satisfacer la carga del evaporador.

• Como ejemplo una unidad de 40 toneladas refrigeración [140,6 kW] que utiliza compresores scroll puede incluir cuatro compresores.
• Cada compresor de 10 Toneladas refrigeración 35,2 kW
• En condiciones de diseño, las capacidades del evaporador y los cuatro compresores estan balanceados a una temperatura de succión de 43 ° F (6.1 ° C) y una capacidad de 44 toneladas (154,7 kW) Mostrado en el Punto A.
• A medida que la carga de enfriamiento disminuye por debajo de este punto de equilibrio, asumiendo una presión de condensación constante, la capacidad de la unidad disminuye con la temperatura de succión descendente a lo largo de la curva de cuatro compresores hasta que llega al Punto B.
• Aquí, el primer compresor scroll se apaga y la capacidad del unidad disminuye inmediatamente a 30 toneladas [105,5 kW] ubicado en el (C) a lo largo de la curva de tres compresores.
• A medida que la carga continúa disminuyendo, los compresores individuales se apagan en un de manera similar hasta que la temperatura de succión alcance un punto de ajuste mínimo y el compresor final se apaga.
• La capacidad mínima del cuatro compresor la unidad en este ejemplo es de 8 toneladas [28,1 kW].
• El arranque y la parada excesivos de los compresores scroll no son motivo de preocupación. Por el contrario, el sistema de compresor scroll tiene cuatro pequeños compresores, cada uno con su propio motor pequeño. Estos pequeños motores están diseñados para ciclar, al igual que los que se utilizan con pequeños reciprocantes compresores.

Modelos de Compresor Scroll Coopeland

Lo:s modelos mas atractivos son:

Compresor Copeland Scroll ZR

Compresor Copeland Scroll YP

Compresores Copeland Scroll Inverter XPV ZPV

Compresores Copeland Digital ZPD ZRD

Compresor Horizontal Copeland ZRH ZHRV

Compresor Copeland Discus Digital Alternativo

Compresor Copeland Stream

Compresores de Refrigeración Industrial Tipo Tornillo ¿Cuándo se usan?

Un compresor de tornillo, es una máquina para aumentar la presión de gases mediante la reducción de su volumen.

La compresión se logra mediante el engrane de dos rotores helicoidales ranurados, colocados en una carcasa de tolerancia ajustada equipada con un puerto de entrada y salida.

Características de Compresores para Refrigeracion Industrial de tornillo

• Los compresores de tornillo son los compresores más utilizados para refrigeración industrial.
• Los compresores de tornillo con inyección de aceite tienen un proceso de compresión casi isotérmico ya que el calor generado por el proceso de compresión es casi disipado por el aceite.
• Una de las las características mas favorables es la capacidad de autoregularse.
• El compresor tiene un conjunto de engranajes de sincronización para garantizar que no haya contactos entre los rotores gemelos del compresor.
• No fue utilizado por las industrias de refrigeración antes debido a varios dificultades, incluido el alto costo.
• El ciclo economizador mejora la eficiencia del compresor a un punto comparable a dos etapas.
• El tornillo de doble rotor es el compresor más utilizado para instalaciones de refrigeración industrial en todo el mundo, particularmente instalaciones de mayor tamaño.

Compresor Refrigeracion de Tornillo Funcionamiento:

• La compresión se produce por el engrane de tornillos entre los orificios de la carcasa de tolerancia estrecha.
• A medida que los rotores giran en direcciones opuestas, el gas se introduce en los rotores a través del puerto de entrada y llena la cavidad de compresión (rosca) ubicada entre el lóbulo macho y la ranura del rotor hembra.
• El volumen inicial de gas se denomina volumen de succión.
• A medida que los tornillos continúan girando, el gas queda atrapado entre las carcasas del compresor y los rotores y se mueve axial y radialmente a través de la carcasa del rotor.
• El ciclo de compresión comienza cuando la rosca llena de gas se cierra desde el puerto de succión.
• El entrelazamiento adicional de los lóbulos da como resultado la reducción (compresión) del volumen de succión inicial de gas hasta que el gas se libera a través del puerto de salida.
• La descarga de compresión está determinada por la ubicación del puerto de salida.
• La Presión final es independiente del sistema, y depende solo de la relación de compresión del propio compresor, es decir se puede tener en la descarga presiones diferentes al condensador.

¿Qué significa Vi del Compresor en un sistema de refrigeracion de tornillo?

Es la reducción del volumen de refrigerante creado por el compresor.

Vi = V aspiración / V descarga

La reducción de volumen hace que aumenten la presión y la temperatura

Rc = P final / P inicial = (Vi)

Rc es la relación de compresión del compresor de tornillo es independiente al sistema de refrigeración.

La Presión de salida del compresor de tornillo no necesariamente es igual a la presión del condensador, puede ser menor, igual o mayor.

características del compresor de tornillo relacionadas con vi:

• Controlar el Vi para que coincida la relación de compresión de la máquina con el sistema puede ayudar mantener la mejor eficiencia operativa del compresor.
• Cuando la distancia que recorre el refrigerante longitudinalmente es constante, estamos hablando de compresores con una relación de compresión también constante es decir Vi constante.
• Cuando con un tope a la valvula corredera logramos cambiar la distancia longitudinal de compresión podemos cambiar la relación de compresión propia del compresor es decir variamos Vi.
• Los compresores de tornillo pueden ser máquinas con relación de compresión fijas o variables.
• Ambos tipos de compresores tienen ventajas y desventajas, pero el principal objetivo de ambos es hacer coincidir el índice de volumen del compresor lo más cerca posible de las condiciones del sistema.
• La mayoría de los compresores de tornillo en funcionamiento tienen un Vi fijo.
• Los compresores de índice de volumen fijo ofrecen las ventajas de costos iniciales más bajos debido a menos l solenoides de control, menos partes móviles.
• La principal desventaja de un compresor Vi fijo es su incapacidad para cambiar con las condiciones de operación fluctuantes del sistema, lo que resulta en períodos de ineficiencias en el rendimiento.
• Los compresores de índice de volumen fijo tienen un número limitado de incrementos. Algunas clasificaciones Vi típicas de los compresores de tornillo son 2.6, 3.6 y 5.0.
• Los compresores de índice de volumen variable tienen topes deslizantes internos que se utilizan para cambiar el Vi.
• Algunas máquinas son capaces de variar automáticamente el índice de volumen de forma continua durante el funcionamiento, mientras que otras se ajustan manualmente.
• A medida que cambia la presión de condensación del sistema, un compresor Vi variable automáticamente reposiciona esencialmente el puerto de descarga, reduciendo la posibilidad de sobrecompresión o subcompresión.
• Las máquinas de índice de volumen variable son deseables en aplicaciones con una amplia gama de condiciones de succión o con una gran variación en la presión de descarga.
• Ahora, uno podría preguntarse, si un compresor de índice de volumen variable está diseñado para coincidir continuamente con las condiciones de funcionamiento del sistema,

¿Cuáles son los Sistemas de Regulación de un Compresor de Tornillo en Refrigeración?

Regulación de Capacidad del compresor de tornillo:

• La variación de capacidad o de manejo de carga térmica depende de la cantidad de refrigerante a manejar por el compresor.
• La regulación de capacidad de un compresor de tornillo se realiza por un mecanismo formado por una corredera deslizante situada entre los dos tornillos.
• Al moverse la corredera hacia la descarga ( slide valve ) aumenta el paso del gas succionado a través de un by pass que lo retorna hacia la succión y evita ser comprimido.
• Este método ofrece una buena eficiencia a carga parcial porque el gas recirculado solo tiene que superar una ligera caída de presión para desviar de nuevo a la succión, ya que la ranura de recirculación se abre al antes de que comience la compresión, evitando una pérdida de energía comprimiendo gas que no se usara.
• Además como la válvula de corredera se mueve, el puerto de descarga radial también se mueve hacia la derecha, es decir ambos puertos se mueven hacia la derecha pero la distancia entre ambos es constante, manteniendo así aproximadamente la misma relación de volumen a carga parcial que a carga completa para una pieza óptima eficiencia de carga.
• Unloading Piston esta alimentado por un sistema hidráulico de aceite que controla la posicion del cilindro y la corredera de regulación de capacidad.
• El sistema de corredera es capaz de controlar el compresor de tornillo para funcionamiento a carga parcial hasta un 10% al 100%

REGULACIÓN DE relación de compresión DEL COMPRESOR DE TORNILLO:

• Es un sistema que puede ajustar la cantidad másica de gas comprimido y a su vez la relación de compresión que este alcanza.
• El flujo volumetrico se gradua aumentando o disminuyendo el paso del gas de nuevo a la succión.y la relación de compresión con la cantidad total de distancia longitudinal que el gas logra atravezar el tornillo.
• En un compresor diseñado para controlar la capacidad y la relación de volumen, existe un tope deslizante móvil ajustable en el mismo orificio que la válvula de corredera.
• Dado que la presión del gas en un compresor de tornillo aumenta gradualmente a lo largo del rotor, es posible controlar la presión de salida manipulando la distancia longitudinal recorrida por el refrigerante. Esto se logra a través de un tope de recorrido en la corredera.
• Esto permite un número infinito de posiciones ajustables para Ambas válvulas, lo que proporciona ajuste de capacidad y relación de volumen simultaneo.
• Este arreglo ofrece el potencial para mejorar la eficiencia energética en su totalidad y en parte carga en comparación con una válvula de corredera convencional.
• Cuando la distancia que recorre el refrigerante longitudinalmente es constante, estamos hablando de compresores con una relación de compresión también constante
• Cuando con un tope a la válvula corredera logramos cambiar la distancia longitudinal de compresión podemos cambiar la relación de compresión propia del compresor.

¿Por qué no siempre se selecciona un Compresor con Vi variable?

• La mayoría de los compresores Vi de variación automática solo funcionan con el Vi correcto al 100 por ciento de capacidad.
• La descarga de la válvula de corredera para mantener una presión de succión constante provoca cambios en la Vi interna del compresor que a menudo conduce a una condición de Vi no óptima.
• En algunos casos, los caballos de fuerza pueden aumentar a medida que la máquina se descarga.
• Por lo tanto, si un compresor Vi variable funciona descargado, puede usar más caballos de fuerza que un compresor Vi fijo que está descargado.
• Además, el ajuste de Vi es tan bueno como la calibración de la posición del tope deslizante, el transductor de presión de succión y el transductor de presión de descarga.
• Si alguno de estos está fuera de calibración, el controlador puede colocar la máquina en una posición Vi incorrecta.
• Finalmente, como se señaló anteriormente, con un compresor Vi variable, hay más partes móviles y controles, lo que resulta en un mayor costo inicial y mantenimiento.

Los factores clave a tener en cuenta en la eficiencia de Compresores de Tornillo:

• Dado que la presión en un compresor de tornillo aumenta gradualmente a lo largo del rotor, es posible ubicar orificios en el orificio del rotor a cualquier presión entre la succión y la descarga.

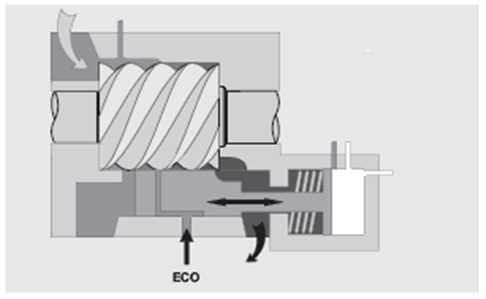

• El puerto del Economizador es un orificio ubicado en una relación de volumen fijo desde succión que se puede utilizar como un puerto de succión secundario en el compresor.
• Se puede introducir gas adicional en la rosca del tornillo mientras está abierto al puerto del economizador.
• En el caso de una carga lateral, el gas adicional generalmente viene de un segundo evaporador.
• La presión del refrigerante en el puerto del economizador debe ser una cantidad suficiente para superar la caída de presión y poder forzar gas en la rosca del tornillo.
• Una porción del líquido del condensador se evapora, originando vapor flash que antes de llevarlo al economizador se usa para subenfriar el condensado restante.
• Cuando el compresor está girando, hay ciertas fuentes de ineficiencia que con la adición del gas economizador se logran disminuir, convirtiéndose casi como en un compresor sin fricción y “sin pérdidas”.
• La capacidad frigorifica del compresor de tornillo puede aumentarse utilizando el economizador, con un aumento de la potencia de relativamente pequeño.
• Hay dos tipos de economizadores para el compresor de tornillo;

1. Economizador tipo Flash.
2. Economizador de subenfriamiento líquido.

Economizador de tipo flash:

• El economizador de tipo flash usando un intercooler de flash de tipo vertical que está controlado por una válvula de nivel de líquido.
• El flash de gas vuelve a la conexión lateral delccompresor. También es un intercooler flash, pero es con un flotador de alta presión válvula, el recipiente de enfriamiento intermedio sirve como combinación de economizador y receptor.

Economizador con Inyección de Liquido:

• Parte del líquido inyectado se expande a través de una válvula de expansión. que suministra el en las roscas del tornillo, lo que requiere potencia adicional para comprimirlo.
• Todo el líquido restante se mezcla con el aceite y es arrastrado por el línea de descarga con el gas de descarga.
• El líquido inyectado permanece en el compresor menos de 0.01 seg. Como la transferencia de calor lleva tiempo, gran parte del enfriamiento tiene lugar en la línea de descarga y el aceite separador, donde el líquido tiene tiempo de absorber calor y ser evaporado.
• Parte del líquido mezclado con el aceite se filtrará Holguras internas del compresor a la succión. Aceite filtrado a succión tiene poco efecto.
• Sin embargo, el líquido se expandirá hacia la succión a medida que vapor con un gran aumento en el volumen específico, reduciendo la cantidad de carga de succión que puede introducirse en el compresor. Esto provoca una reducción de la capacidad con la inyección de líquido, con mayor efecto a altas relaciones de compresión.

Análisis de los sistemas de Lubricación presentes en Compresor de tornillo usado en refrigeración.:

Así trabaja el sistema de Lubricación de un compresor de tornillo:

SISTEMAS DE ACEITE-SEPARACIÓN Y ENFRIAMIENTO

1. En un compresor de tornillo, la inyección de aceite realiza muchas funciones útiles; sin embargo, dado que el aceite no es deseable en otros partes del sistema de refrigeración, los tornillos inundados de aceite traen consigo necesidad de separadores de aceite.
2. La tarea del separador de aceite, consiste en descargar la mezcla de gas y aceite que sale del compresor, y llevarla contra una cabeza del separador, donde experimenta un cambio de dirección y una gran reducción de la velocidad.
3. Las partículas de aceite más grandes se atraen al cárter de aceite por gravedad.
4. Para las partículas más pequeñas o humo de aceite se usan filtros.
5. Las pequeñas partículas, impactan en las fibras internas del filtro y se fusiona en gotas de aceite más grandes, que luego se pueden recolectar mas facílmente para retornarlas a la parte de baja presión del compresor.

Bomba de aceite:

El propósito de usar la bomba de aceite es:

1. Suministrar inyección de aceite para los rotores y el sello del eje.
2. Para enfriar el compresor.
3. Para lubricar los cojinetes.
4. Para suministrar aceite al sistema hidráulico de control de capacidad.

Hay tres tipos de diseños de compresores cuando se trata del uso de bombas de aceite:

1. Diseño de compresores de tornillo, que necesitan una bomba de aceite de tiempo completo, para el funcionamiento del compresor.
2. Diseño de compresores de tornillo, que solo requieren que la bomba de aceite opere para la puesta en marcha. Este tipo de bomba de aceite es la bomba de aceite auxiliar. El aceite la bomba no está en funcionamiento después de que el compresor arranca.
3. Diseño de compresores de tornillo, que pueden arrancar el compresor sin el aceite de la bomba auxiliar, y puede utilizar la presión diferencial del sistema del depósito de aceite a otras partes del compresor; sin bomba de aceite en absoluto.

Por lo general, se requiere una bomba de aceite si el diferencial de presión del sistema es demasiado pequeño o cuando el compresor se utiliza para aplicaciones de refuerzo o de etapa baja.

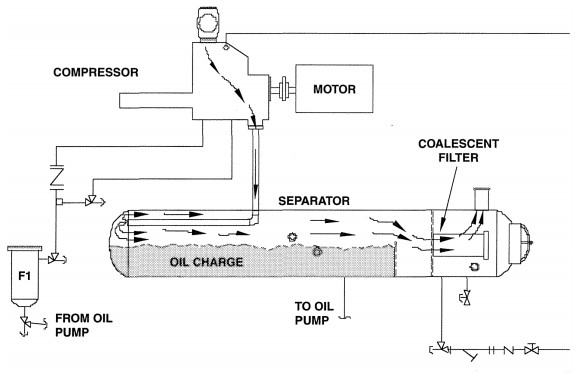

Separador de aceite:

1. El aceite debe eliminarse tanto como sea posible antes que el refrigerante vaya al condensador y al evaporador.
2. El separador de aceite es un componente esencial del compresor de tornillo.
3. El separador de aceite también sirve como depósito de aceite.
4. Los separadores de compresores de tornillo de diseño moderno, están equipados con filtros coalescentes.
5. La tasa de arrastre de aceite podría ser de 3 PPM a 10 PPM dependiendo de las condiciones de funcionamiento.
6. La mayoría de las unidades estándar suministradas por los fabricantes tienen un separador de aceite horizontal.

Sistemas de Refrigeración para el Aceite del Compresor de Tornillo:

Dado que la mayor parte del calor de compresión se transfiere al aceite durante la compresión, un sistema de enfriamiento de aceite debe eliminar disipar este calor.

Los tres sistemas de refrigeración más comunes son

1. Refrigerados por agua.
2. Refrigerados por termosifón.
3. Refrigeración por inyección líquida.

También se utilizan enfriadores de aceite enfriados por aire, pero no popular como los tres sistemas anteriores y no se tratará aquí.

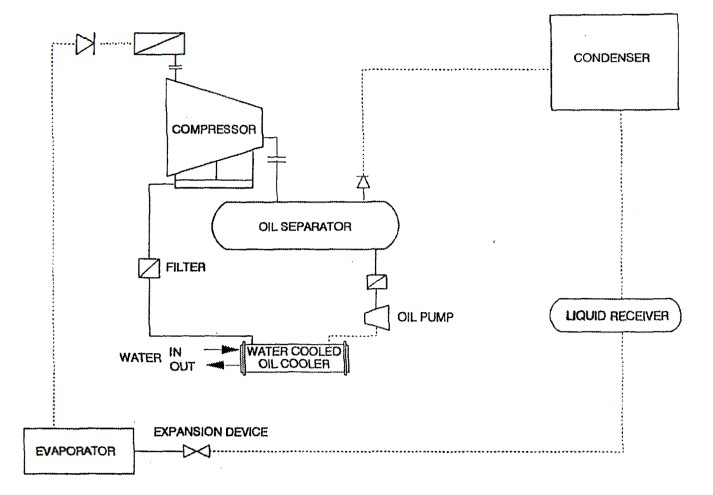

Refrigeración de aceite por agua:

1. El aceite caliente sale del separador pasa por un colador llegando a la bomba de aceite.
2. El aceite se bombea a través de un Intercambiador de calor tipo carcasa y tubo o placa, donde el calor es rechazado al agua en circulación o al glicol.
3. Luego se filtra el aceite frío, es devuelto al compresor para su reinyección.
4. Las desventajas de este sistema involucran el costo inicial y mantenimiento del sistema de agua o glicol.
5. Hay riesgos de rotura o taponamiento de tubos, al no mantener la condición adecuada del agua.
6. El uso de glicol, en el circuito cerrado elimina los riesgos de contaminación.

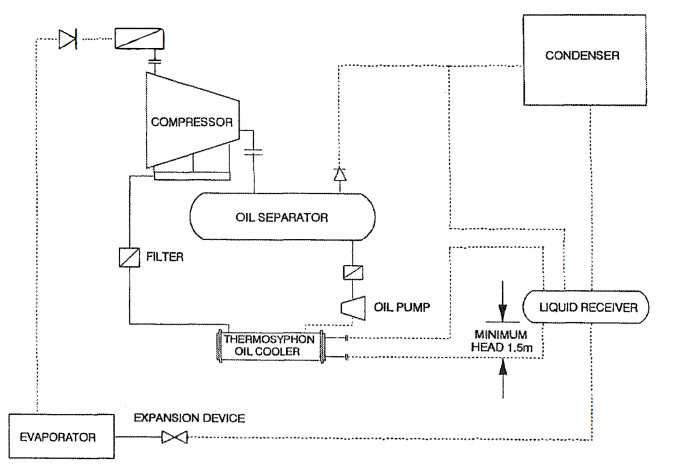

refrigeración de aceite por termosifón:

1. El enfriamiento de aceite por termosifón es el método más común de enfriamiento de aceite externo.
2. El sistema es similar al sistema refrigerado por agua, excepto que el agua es reemplazado por el mismo refrigerante del circuito.
3. Este método utiliza refrigerante líquido a alta presión del condensador, para eliminar el calor del aceite.

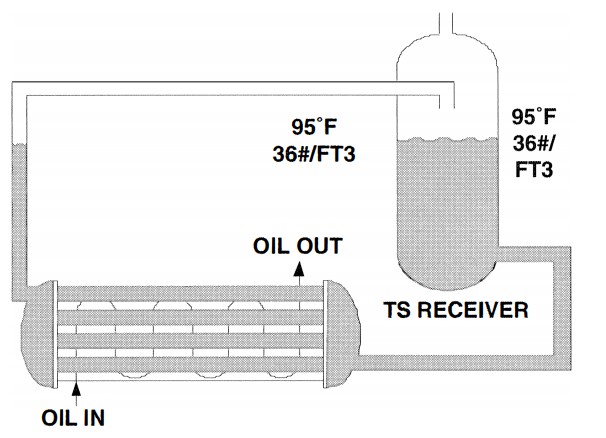

4. A medida que el aceite caliente, ingresa al lado de la carcasa del intercambiador de calor, el refrigerante liquido recibe calor del aceite e hierve, para subir de nuevo al recibidor.
5. El vapor generado por este proceso, se envía de nuevo a la entrada del condensador, donde cede el calor, y vuelve con el líquido del sistema.
6. En efecto, el principio de funcionamiento de este intercambiador, es el mismo del evaporador inundado por gravedad.
7. Los sistemas de termosifón, son populares porque no requieren prácticamente mantenimiento.
8. El enfriamiento de aceite externo tiene un costo inicial más alto que el enfriamiento de aceite por inyección de líquido, pero los bajos costos de mantenimiento y el mayor rendimiento del compresor compensan rápidamente la inversión inicial.

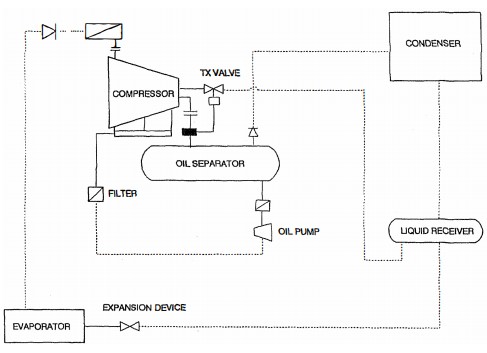

refrigeración de aceite por inyección líquida:

1. La cantidad de aceite y refrigerante se controlan al nivel deseado. mediante una válvula de expansión térmica.
2. La válvula de expansión, tiene un bulbo instalado en la línea de descarga del compresor.
3. El valor de temperatura de la descarga le indica la cantidad de enfriamiento que necesita el aceite.
4. El enfriamiento por inyección de líquido, se logra inyectando refrigerante líquido a alta presión en el puerto lateral del compresor para absorber el calor.
5. El líquido se mide mediante una válvula de expansión termostática, se regula en función de la temperatura de descarga, para mantenerla entre 110 y 140 °F..
6. Parte del refrigerante líquido se evaporará, absorbiendo el calor de compresión, lo que a su vez ayuda a enfriar el aceite.
7. El enfriamiento de aceite por inyección de líquido es fácil y económico de instalar con un riesgo mínimo de operación complicada.
8. Sin embargo, existe una penalización de rendimiento, asociada con este método de enfriamiento de aceite.
9. Parte del refrigerante líquido inyectado se expande a través de la válvula de expansión lo que además produce vapor flash.
10. El vapor flash y vapor generado por el calor del aceite, debe comprimirse, agregando consumo de potencia; mientras que las presiones elevadas dentro de los rotores provocan mayores fugas, reduciendo la capacidad.
11. Parte del líquido restante se mezcla con el aceite y es arrastrado a la línea de salida con el gas de descarga.
12. El líquido inyectado permanece en el compresor menos de 0.01 seg.
13. Como la transferencia de calor requiere tiempo, gran parte del enfriamiento tiene lugar en la línea de descarga y el separador de aceite.
14. En el separador de aceite el refrigerante líquido tiene tiempo de absorber calor y ser evaporado.
15. Tambien Parte del refrigerante líquido mezclado con el aceite, se filtrará por las Holguras internas del compresor a la succión.
16. El enfriamiento por inyección de líquido es atractivo debido al bajo costo inicial y bajo mantenimiento.
17. Sin embargo, las penalizaciones de potencia y capacidad, lo hacen poco atractivo para la mayoría de las aplicaciones con altas temperaturas de compresión.

https://youtu.be/OSVrFb4HN2o

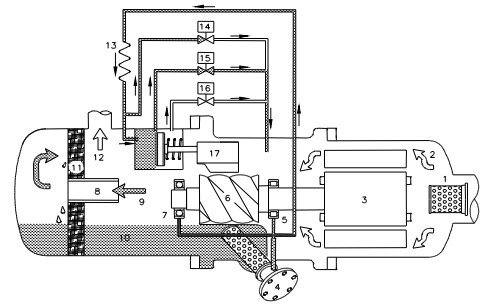

Control de Capacidad de Compresores de Tornillo:

• 1 Filtro de succión
• 2 Entrada de gas （baja presión）
• 3 Motor
• 4 Filtro de aceite cartucho
• 5 succión cojinetes
• 6 Rotor macho
• 7 Cojinetes de descarga
• 8 Deflector separador de aceite
• 9 Salida de gas （alta presión con aceite）
• 10 Lubricante
• 11 Separador de partículas de aceite
• 12 Salida de gas (alta presión sin aceite)
• 13 Capilar
• 14 Válvula solenoide (% mín.),SV 25% / 33%
• 15 Válvula solenoide (50% de lacarga), SV50%
• 16 Válvula solenoide (75% / 66% de la carga), SV75% / 66%
• 17 Válvula deslizante

• El principio de operación está usando la presión del aceite para impulsar el pistón en el cilindro.
• El aceite lubricante fluye desde el aceite sumidero a través del cartucho del filtro de aceite y el capilar luego se llena en el cilindro debido a la presión de aceite positiva mayor que el lado derecho de la fuerza del resorte más el gas de alta presión.
• El diferencial de presión positiva hace que el pistón se mueva hacia el lado derecho en el cilindro.
• El aceite de alta presión en el cilindro se desvía hacia el lado de succión, obligando al pistón y la válvula corredera a moverse hacia el lado izquierdo, y luego parte del gas refrigerante se deriva del cámara de compresión de regreso al extremo de succión.
• Cuando la válvula deslizante se mueve hacia el lado derecho, la compresión efectiva aumenta el volumen en la cámara de compresión.
• Esto significa que el desplazamiento de gas refrigerante también aumenta, ya que Como resultado, la capacidad de refrigeración también aumenta.
• Por ejemplo cuando esta abierta la solenoide 14 simplemente el aceite recircula y retorna .
• Cuando la válvula 14 cierra, el aceite no puede salir y forza el piston comprimiendolo tratando de buscae salida.
• En ese momento abre la válvula 15 lo que produce que el caudal de aceite pase por esta y detiene la compresión del pistón, en este momento tenemos la primera posición de la corredera para regular el by pass .
• Si necesitamos volver a mover el pistón para colocar la corredfera en otro punto, simplemente el controlador cierra la solenoide 15, esto obliga al aceite a buscar salida, lo que origina una compresión en elkn el oistpin.
• Como se requiere la nueva posición el controlador abre la solenoide 16 entonces cuando el pistón llega al punto especifico el aceite pasa por la solenoide 16 y se logra la nueva posición.
• Sin embargo, cuando cualquiera de las válvulas de solenoide de paso (para 3 pasos / 4 pasos sistema de control de capacidad),
• Como resultado, la capacidad de refrigeración disminuye debido a la reducción del desplazamiento del gas refrigerante que fluye en el sistema.
• El resorte del pistón se utiliza para empujar el pistón a su posición original, es decir, la posición de carga mínima para reducir la corriente de inicio para el siguiente inicio.
• Si el compresor arrancó a plena capacidad de carga, puede provocar un arranque por sobrecorriente. El capilar se usa para mantener y restringir una cantidad adecuada de flujo de aceite hacia el cilindro.
• Las válvulas solenoides pueden ser son controladas por un microcontrolador o interruptor de temperatura para modular la posición del pistón.
• Si el cartucho del filtro de aceite, el capilar o las válvulas solenoides de modulación no funcionan bien en el sistema de control de capacidad, esto puede resultar en la anormalidad e ineficacia del sistema de control de capacidad. Antes de detener el compresor.

Mantenimiento del Compresor de Tornillo en Refrigeración:

Como siempre siga los programas de mantenimiento recomendados por el fabricante, los requisitos varían entre productos. Sin embargo, Se pueden hacer comentarios que se ajusten a la mayoría de las aplicaciones.

• El análisis de aceite es una parte importante del mantenimiento de cualquier compresor. programa.
• Es muy importante vigilar el contenido de agua (Karl Prueba de Fischer) y el cambio de viscosidad con el tiempo, lo que indicaría descomposición o dilución del aceite.
• El exceso de agua puede dañar compresores si se les permite permanecer en el sistema.
• Análisis de metales puede detectar algunos problemas, pero generalmente indica problemas en lugar de tarde en el ciclo de falla.
• El análisis de vibraciones es el mejor método para monitorear los rodamientoscondición.
• Es muy eficaz con cojinetes antifricción, dando una Indicación de deterioro del rodamiento en las primeras etapas de
• Un buen programa de monitoreo de vibraciones o vibraciones a bordo monitoreo, empleado con compresor de cojinetes antifricción diseños, puede eliminar la necesidad de una inspección de desmontaje de rutina si se implementa correctamente, y minimizar en gran medida el riesgo de falla catastrófica del compresor.

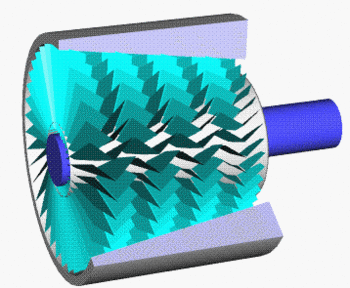

Compresor Centrífugo:

Es un tipo de compresor que basa su funcionamiento, en acelerar el fluido que se desea comprimir, para después convertir la energía cinética que se alcanza, en energía en forma de presión.

Es un compresor generalmente se utiliza en aplicaciones de mayor capacidad, sin embargo actualmente hay empresas como danfoss que han diseñado estos tipos de compresores para capacidades medias.

Compresor Danfoss Turbocor

¿Necesita Asesoría para la compra de un compresor?

Sí necesita asesoría para la compra de un compresor en aplicaciones de refrigeración comercial, industrial o aire acondicionado, escribanos en la parte de comentario, o en el botón contáctenos.

Industrial refrigeration training studies high-capacity facilities and specific functions of higher-technology refrigeration systems, with equipment from known refrigeration brands such as York, Danfoss, JS, Biddle, Friger, Carrier, others

Specific Objectives of the Industrial Refrigeration Course

• Understand Dry Expansion Systems.

• Study the different types of Valves.

• Analyze Flooded Systems Master the control and regulation of temperature and pressure.

• Understand the Control of Oil in the Circuit.

• Recognize the Control of the Compressor Station.

• Present defrost systems in industrial refrigeration systems

• Manage the criteria of energy savings in circuits

Industrial Refrigeration Training Content

MODULE ONE:

• Introduction to electronics.

• Thermodynamic Concepts Applied to Refrigeration.

• Introduction to Industrial electricity.

• Introduction to electronics applied to refrigeration.

• Variant Refrigeration Circuits.

MODULE TWO:

• Analysis. Basic Control Concepts.

• Control and Regulation of Temperatures and Pressure in Industrial Systems.

• Control Systems for Liquid Level in High and Low Pressure.

MODULE THREE

• De-frost Strategies. Defrost of Evaporators by Air, Water, Electric, Smart, Hot Gas.

• Analysis of pipes and valves associated with defrosting.

• Central Compressors,

• Control and Management. Oil Level Controls and problems in the Carter.

• Control of air and water cooled condensers.

MODULE FOUR

• Energy in Advanced Refrigeration.

• Energy Saving in Refrigeration Circuits.

An advanced Online Refrigeration Course in the most important specializations.

All of our online courses in refrigeration are developed by professionals, and are made up of classes in simulators, and tasks that the student must carry out to advance.

Online Refrigeration Classes

• Learn everything about your specialization with our method of system simulators.

• All our training programs have a teacher assignment for your questions.

• The online platform allows you to watch classes at any time and day.

• Continuous Assessment to advance each module

• All our Programs have an immediate start.

Refrigeration Technician Training

Online refrigeration classes in our English training programs for specialists, with access to simulators and immediate teacher assignment for questions.

• CO2 refrigeration systems training
• Chiller training online
• Thermo king training classes
• Industrial Refrigeration Training

https://youtu.be/fSbLhp1Nfcw

Chiller Operating Parameters

CO2 Refrigeration Training

Transport Refrigeration Training

Industrial Refrigeration Training

The Transport Refrigeration Training studies the main tools to start in this area, the mechanical, electrical, electronic area and the tasks of the workshop are detailed.

If you understand the engineering used in transportation refrigeration systems, then you understand how all models of all brands work.

Are you interested in industrial refrigeration? Learn All About Chillers in our Chiller Training Includes Water Distribution System.

Thermo king reefer training course

Refrigerated transport enables large quantities of perishable goods to be moved and distributed from one place to another, even to distant markets, while preserving their composition and quality.

We have a training program that includes the most prestigious brands, and all types of systems present.

We have called our teaching modality “Learning by experience”, developed on the basis of online simulators.

• In each module, we present the student with an online simulator of the system to study.
• The simulator shows what function each component performs, in order for the student to understand how the entire system works.
• The student can vary the working conditions of the system within the simulator, for example amount of refrigerated product, ambient temperature, engine revolutions per minute, etc.
• By varying the working conditions, it is analyzed how a circuit responds with these changes. Faults, and symptoms can be analyzed under irregular working conditions.
• The student becomes familiar with the systems, components, and possible faults.
• The student acquires behavior experiences in each model, to apply them in real situations.
• A teacher is assigned for student questions.
• The student performs a task in each study module. Upon passing the assignment, the student advances to the next module.

Why enroll in Conforempresarial’s reefer trailer school

Because our program develops applied engineering in transport refrigeration systems. Therefore any model and brand will be included and developed here.

• A technician in charge of the maintenance of refrigerated units must be a comprehensive professional in all areas.
• In the transportation refrigeration area, it is common to change a damaged component or to perform a refrigerant recharge as corrective maintenance.
• But predictive maintenance is more important, for example, finding a fault before it affects the customer’s product, when, for example, the truck has traveled miles and cannot be attended to quickly.
• Responsiveness can be the difference between offering a good product or a broken product.

What is studied in our Transport Refrigeration courses?

Our refrigerated transport course studies in detail the equipment of the sector and its variants.

A single course that includes the operation of the systems of the main brands, in all its modalities:

• Refrigerated trucking training
• Reefer container training
• Trailers refrigeration course

Training Classes in Equipment with a compressor directly coupled to the transport motor.

Generally used in medium and small trucks, most commonly used in product distribution for short distances, or small volumetric loads.

Online training in Equipments with independent compressor to the transport motor.

Transport refrigeration models for larger trucks include a system independent from the automotive engine, with its own diesel engine.

It can be in two pieces or one, that is:

• With evaporator separated from the system.
• With evaporator attached to the equipment as a single system.

By having a compressor independent of the automotive engine, the cooling capacity is totally independent of the transport speed.

Transportation refrigeration technician training in equipment capable of working with an electrical power source while transportation is stopped.

• The refrigeration models for transport, with the possibility of diesel operation during the road, and electric with the car stopped, are ideal for product distribution over longer distances.
• The purpose of these systems is to turn on the equipment in electric mode, with the transport stopped in places where noise or work from the diesel engine is inconvenient.

Transport refrigeration school for all-electric systems.

• They have the advantage of not requiring modification to the engine part of the vehicle.
• Although it is important to mention that fully electric units often need a higher power alternator to ensure the cooling system battery charge
• These refrigeration equipment for totally electric transport have the advantage of being able to use the refrigeration system, when the car is off, using the battery for this purpose.
• Due to the use of the totally electric transport refrigeration system, zero emissions are produced from the load cooling process, allowing the use of these models at any time and in any area, even exceeding environmental regulations.

Teaching of refrigeration units for trailers

• The transport refrigeration systems for trailers are totally independent from the car engine.
• The refrigeration systems for trailers, mostly have the possibility of working with power from the electrical network, when the car is at rest.
• Refrigeration systems for trailers can have more than one evaporator, for several compartments, even at different temperatures.
• Refrigeration system for trailer with compressor coupled to the unit’s diesel engine.
• The refrigeration systems for trailers can have fans driven by bands, or with a fully electric fan system.
• Refrigeration system for trailer with electric compressor, powered by the system’s three-phase generator.

Hybrid cooling systems, a comfortable exchange between diesel and electric operating modes.

• Hybrid units for truck and trailer refrigeration automatically switch between electric and diesel operation as required or necessary.
• This allows transport companies to operate in urban centers, residential areas and low emission areas with the diesel engine of the refrigeration unit switched off.
• The driver only needs to set up the vehicle when leaving the depot and the system will seamlessly switch to electric and diesel modes during the workday, depending on the needs of the unit.

Which manufacturers of equipment for refrigeration in transport are studied in the classes of our course?

Our course offers in the same program, all the necessary learning to repair the equipment of the main manufacturers of refrigerated transport units.

• Thermo king transport refrigeration equipment
• Carrier transport refrigeration

Although Thermo king equipment is very famous, we can also find brand names that are highly recognized and with the same level of quality, such as those presented by the Carrier Transicold and Hwasung Thermo with its entire line for refrigeration in transport adaptable to all needs.

Thermo king transport Refrigeration Unit Training

We present you a Training on Thermo King transport refrigeration units based on learning all the operating strategies that the systems use,

Thermo king Training Classes

In our thermo king training classes the student learns the operation of the different models, in the mechanical, electrical and electronic part.

• During the course, the operation of the thermoking brand systems is analyzed, all with an engineering approach.
• Diagrams, control strategies, and function of each component are analyzed.
• Sensor signals and actuator activation are studied.
• The equipment is analyzed in each work mode, whether on the road or at rest.
• The technologies used in refrigerated truck and vans models are studied such as: SERIE TS, SERIE V, SERIE Ce, SERIE C, SERIE E, SERIE B, others.
• The control strategies and parts of the refrigeration cycles are analyzed, used in thermo king models for trailers such as: TK SB190, SB210,  SB310,  SB 110, SB300, SB 100, SB 400, SB-3 SR+, MD II MAX, THE PRECEDENT S600, others.
• The Precedent Series for thermoking trailer, presents two types of equipment: Series S. Series C.
• Among Thermo King’s single temperature refrigeration systems, the S-600, S-700 and C-600 models stand out.
• These refrigeration units are useful for transporting frozen cargo, in high temperature environments, with long distances and fuel savings.
• S Series Multi-temperature, with more than one evaporator, includes five models. The S-600M and S-610M are Precedent’s highest powered flagship models.
• The C-600M multi-temperature unit for lower power requirements.

Carrier transport refrigeration training

• This transportation refrigeration course includes models of the carrier transicold brand, with its powerful models for trucks and trailers.
• Carrier brand models are well known for the power of their compressors, and the use of very robust control systems.
• Carrier maintenance manuals are not secret, and are well known for the precision of all their procedures.
• In our learning modules, the engineering used in carrier models to refrigerate trucks is analyzed, such as: SUPRA  644 744 844, SUPRA 550-650-750-850-950, GENESIS R70/R90, X SERIES CARRIER, others.
• The Simulators include the technologies used in carrier equipment for trailer refrigeration such as: VECTOR 1800 MT, VECTOR 5100, VECTOR 6500, VECTOR 6600MT

Thermo king vs Carrier Transport Refrigeration Units

• Warning, we do not seek to convince the user of the thermoking brand that carrier is better or vice versa.
• Generally, for models of similar capacity, thermo king compressors are smaller than carrier compressors.
• Thermo king compressors are said to be more reliable than carrier compressors.
• Six-piston carrier compressors have a reputation for being able to generate a large amount of cold.
• Carrier compressors are said to work effortlessly for frozen cargo.
• The electronic components of the carrier equipment are of excellent quality.
• There are more repair shops specialized in thermo king equipment, than maintenance shops of the carrier brand.
• It is said that in extreme ambient temperatures, carrier equipment reaches and maintains the desired temperatures faster.
• Some users say that the carrier equipment is quieter than the thermo king equipment.
• The most commonly used parts such as belts and filters, are cheaper in the carrier brand, compared to thermo king parts.
• Generally, the labor for repairing thermo king equipment is more expensive compared to the labor of the carrier.
• Thermo king parts are renowned for their quality, and for being in very good condition, by meeting the recommended service hours.
• Some users claim that if the distance between the cabin and the trailer is shorter, the thermo king equipment has better performance.
• Some users claim that in the presence of low cross-air flow, thermo king equipment performs very well.

Transport Refrigeration Technician Training

Carrier and Thermoking equipment has the basic systems of a compression refrigeration equipment, that is: evaporator, compressor, condenser, expansion valve, plus variants in control systems to improve performance, or increase the useful life of the equipment.

Refrigeration equipment parts in carrier and thermo king transport

Compressor:

• Produces the movement of the refrigerant within the system.
• It generates the high pressure in the system, and the low pressure in the suction.
• The type most used by thermo king and carrier is the piston compressor. The compressors can be powered by electricity, by bands or direct couplings to independent motors.
• Due to freezing temperatures, systems need high compression ratios, where the piston compressor is most efficient.
• They can have control systems, to adapt them to partial thermal loads.
• Scroll-type compressors are also used, although the favorites are piston ones.
• There are compressors always powered by electric motor, such as those used in the B-100 series for small vehicles, from the company Frascold specifically model C206
• In the compressors coupled to the vehicle’s engine, such as those used in the thermo king V series for trucks, the TM series stands out.

Expansion valves:

• In charge of delivering to the evaporator only the liquid refrigerant that the system needs.
• The thermostatic expansion valve has a bulb to measure the superheat at the outlet of the evaporator.
• Electronic-type expansion valves require a pressure sensor at the compressor suction, and a thermistor at the evaporator outlet, in order to maintain a low refrigerant superheat.

Motor:

Thermo king uses various types of motors to drive the compressors that work independently of the vehicle’s engine. For example, the engine TK270, TK370, of the yanmar brand, used in the T series are used.

condensers

Large condensers with microchannel technology, to achieve the minimum pressures required for refrigerant condensation.

THERMO KING HIGH DISCHARGE PRESSURE SENSOR LOCATION

• When the equipment works with a pressure switch, it is generally the same compressor.
• When we refer to pressure sensors, they can be located in the system piping.

The 22 Basic Concepts for Beginners in Transport Refrigeration

Objectives of the Transport Refrigeration Systems Course.

• Understand the fundamentals of refrigeration.

• Apply the refrigeration cycle in transport units.

• Manage the Inspection procedures before starting with the commissioning of equipment.

• Start the refrigeration circuit of the refrigerated transport.

• Know the procedures for Verifying the operation of the equipment.

• Carry out the diagnosis of faults and their correction.

• Apply maintenance plans to refrigerated transport unit

Contents of the Training in Refrigeration Equipment in Transport Thermo King, Carrier.

• Refrigeration Fundamentals.

• Refrigeration cycle in refrigerated transport.

• Components of a refrigeration system (compressor, condenser, evaporator, thermostatic expansion valve, hoses, connections, filters and clutches).

• Types of technologies used in transportation refrigeration systems.

• Electricity and Electronics applied to Transport refrigeration equipment.

• Components of the refrigeration cycle control system for refrigerated transport units, main models, thermo king, transicold, others.

• Refrigerants and oils.

• Inspection before starting with commissioning.

• Commissioning of the refrigerated transport refrigeration circuit.

• Equipment operation verification.

• Failure diagnosis and correction.

• Maintenance frequency.

WHO IS THE COURSE FOR?

Aimed at Participants with basic knowledge of automotive refrigeration with a desire to specialize

WHO IS GIVING THE COURSES AT CONFOREMPRESARIAL?

We work with a team of specialist engineers, with extensive field experience, consulting and training, present throughout the learning process.

IS A CERTIFICATE, DIPLOMA OR PROOF OF PARTICIPATION IS DELIVERED AT THE END OF THE COURSE?

transport refrigeration school

Physical Certificate, Signed and Sealed by Evaluating Engineer, includes the programmatic content developed in the course taking reference to the ISO 29990: 2010 Standard “Learning Services for On-Site and On-Line Training”

HOW LONG DOES THE COURSE LAST?

Virtual On Line Mode: 6 Months on average depends on the performance of the participant, with a guide tutor from the first day.

WHEN DOES THE COURSE BEGIN?

Virtual Course Immediate Start, virtual platform with 24 hours of availability, flexible consulting hours in mutual agreement with your tutor.

What distinguishes this Course from the others?

transport refrigeration school

• We have an accompaniment system for the participant with a Tutor guide who advises the student at all times, accompanies them, and administers their classes.

• Our Program Includes the electrical, electronic and mechanical area of ​​the equipment, as well as a solid introduction to Electronic Air Conditioning.

Learn with the Transport Refrigeration Simulator the first concepts associated with the most basic systems.

• This equipment has a defrost system through the hot gas bypass method.

• In addition, as a compressor protection, a Suction Pressure Regulator is used, which allows the compressor to be protected against excessively high pressures when the defrosting process starts.

• The system uses 404 A refrigerant. You can very simply simulate the pressure and voltage values ​​of some components in different circumstances such as system off, on, accelerated, not accelerated, with dirty or clean condenser, etc.

Thermo King Basic Equipment Simulator for Beginners Use in a small truck.

Take the Transport Refrigerator Beginner Simulator Test.

What happens to the low and high pressure in the thermoking system when it is turned off? They are both the same They are both different Both pressures constantly oscillate Both go down because it's off

What happens to the low pressure when the thermo king equipment is turned on? Rises to 200 psi Rises to 100 psi Lowers to 90 psi Baja a 30 psi

What happens to high pressure when the equipment is turned on? Rises close to 300 psi Rises to 200 psi Drops to 100 psi Lowers to 30 psi

What happens to the low pressure when the vehicle's engine is accelerated with the thermo king system on? increases Low Remains constant None of the above.

What happens to the low pressure when the vehicle's engine is accelerated with the thermoking system on? increases Low Remains constant None of the above.

What happens to the Defrost Hot Gas Solenoid Valve voltage when the Hot gas Line defrost system is on? 9v 24v 0v Nada

What is the function of the Suction Pressure Regulator? Raise the Pressure Lower the Pressure Pressure remains constant None of the above.

What happens to the voltage value applied to the condenser fan when the defrost system is put into operation? 24v 0v Nada 8v

What happens to the voltage value applied to the evaporator fan when the defrost system is put into operation? 24v 0v 9v Nada

What happens to the pressure in the condenser when it is dirty? Raise the Pressure Lower the Pressure Pressure remains constant None of the above.

A Course for Refrigeration of transports with world presence.

We have Students from countries like the United States, United Kingdom, Israel, India, Australia, Canada, Germany and others.
