El R404A es un gas refrigerante de presión alta, utilizado en sistemas de refrigeración a compresión, diseñado para equipos de temperatura de enfriamiento media y baja, formado por la mezcla de los gases R-125, R-143A y R-134a.

Tabla de presiones gas R404A y Temperatura.

A continuación presentamos dos tipos de tablas con las presiones del r404A, en función de la temperatura::

• Tablas de presión del r404A absolutas, donde usted puede tomar la presión atmosférica de su localidad y restarla al valor de la tabla, para tener una presión 100% exacta.
• Tablas de presión del r404A manometricas, con valores directos que no necesitan realizar ningún tipo de calculo, y toman como referencia la presión de la atmósfera al nivel del mar.

Te recomendamos relacionado con tu requerimiento:

¿Cómo Recargar el R404A SIN ERRORES?

Esta es la Tabla de presiones de trabajo del gas R404A en bar absolutos :

°C	°F	Presión Burbuja bar	Presión Rocio bar
-40°C	-40°F	1.36 bar	1.32 bar
-35°C	-31°F	1.70 bar	1.65 bar
-30°C	-22°F	2.09 bar	2.04 bar
-25°C	-13°F	2.55 bar	2.49 bar
-20°C	-4°F	3.08 bar	3.01 bar
-15°C	5°F	3.70 bar	3.62 bar
-10°C	14°F	4.40 bar	4.32 bar
-5°C	23°F	5.20 bar	5.11 bar
0°C	32°F	6.11 bar	6.01 bar
5°C	41°F	7.13 bar	7.03 bar
10°C	50°F	8.28 bar	8.16 bar
15°C	59°F	9.55 bar	9.43 bar
20°C	68°F	10.97 bar	10.84 bar
25°C	77°F	12.54 bar	12.40 bar
30°C	86°F	14.25 bar	14.12 bar
35°C	95°F	16.16 bar	16.01 bar
40°C	104°F	18.23 bar	18.08 bar
45°C	113°F	20.49 bar	20.38 bar
50°C	122°F	22.95 bar	22.8 bar

Temperatura de evaporación del r404a:

• Para saber la Temperatura de evaporación del R404A , tome como referencia la presión de manómetro burbuja.
• Como la presión de esta dada en valores absolutos, debe restar al valor de la tabla, la presión atmosférica de su localidad, es decir un valor cercano a 1 bar.
• Por ejemplo sí: P absoluto = 7.13 bar
• La presión de trabajo es Presión manómetro = 7.13 bar – 1 bar = 6.13 bar

¿Qué presiones maneja el refrigerante 404a en psi?

https://youtu.be/C7Wj5-hA2DU

La Tabla de presiones gas R404A en psi absolutos es:

°C	°F	Presión Burbuja	Presión Rocio
-40°C	-40°F	19,99 psi	19,40 psi
-35°C	-31°F	24,99 psi	24,26 psi
-30°C	-22°F	30,72 psi	29,99 psi
-25°C	-13°F	37,48 psi	36,60 psi
-20°C	-4°F	45,27 psi	44,25 psi
-15°C	5°F	54,39 psi	53,21 psi
-10°C	14°F	64,68 psi	63,50 psi
-5°C	23°F	76,44 psi	75,12 psi
0°C	32°F	89,81 psi	88,35 psi
5°C	41°F	104,81 psi	103,34 psi
10°C	50°F	121,71 psi	119,95 psi
15°C	59°F	140,38 psi	138,62 psi
20°C	68°F	155,37 psi	154,94 psi
25°C	77°F	184,33 psi	182,28 psi
30°C	86°F	209,47 psi	207,56 psi
35°C	95°F	237,55 psi	235,35 psi
40°C	104°F	267,98 psi	265,78 psi
45°C	113°F	301,20 psi	299,59 psi
50°C	122°F	337,36 psi	335,16 psi

Presión de trabajo r404a baja temperatura:

• Se considera baja temperatura un equipo que trabaja por debajo de -18°C. En este caso vamos a considerar un equipo domestico cuya temperatura de evaporacion del r404A esta cerca de -20°C.
• Para saber a que presión trabaja el refrigerante R404A en un equipo en funcionamiento, tome como referencia la presión de manómetro burbuja.
• Como la presión de esta dada en valores absolutos, debe restar al valor de la tabla, la presión atmosférica de su localidad, es decir un valor cercano a 14.7 psi.
• Para una temperatura baja de -20°C, de la tabla se tiene: P absoluto =45.27psi
• P manómetro = 45.27psi – 14.7 psi= 30.57 psi.

Tabla presión temperatura R404A ABSOLUTA:

La Tabla de presiones gas vs temperatura R404A en KPa absolutos es:

°C	°F	Presión Burbuja	Presión Rocio
-40°C	-40°F	137,80 KPa	133,75 KPa
-35°C	-31°F	172,25 KPa	167,19 KPa
-30°C	-22°F	211,76 KPa	206,70 KPa
-25°C	-13°F	258,37 KPa	252,30 KPa
-20°C	-4°F	312,08 KPa	304,99 KPa
-15°C	5°F	374,90 KPa	366,80 KPa
-10°C	14°F	445,83 KPa	437,72 KPa
-5°C	23°F	526,89 KPa	517,77 KPa
0°C	32°F	619,09 KPa	608,96 KPa
5°C	41°F	722,44 KPa	712,31 KPa
10°C	50°F	838,97 KPa	826,81 KPa
15°C	59°F	967,65 KPa	955,49 KPa
20°C	68°F	1071,00 KPa	1067,97 KPa
25°C	77°F	1270,61 KPa	1256,43 KPa
30°C	86°F	1443,88 KPa	1430,71 KPa
35°C	95°F	1637,41 KPa	1622,21 KPa
40°C	104°F	1847,15 KPa	1831,96 KPa
45°C	113°F	2076,14 KPa	2065,00 KP
50°C	122°F	2325,4 KPa	2310,21 KPa

Presión de trabajo r404a media temperatura:

• Se considera un equipo de temperatura media, aquel que trabaja con una temperatura en el evaporador de cerca de -10°C.
• Para saber a que presión trabaja el refrigerante R404A en un equipo en funcionamiento, tome como referencia la presión de manómetro burbuja.
• Como la presión de esta dada en valores absolutos, debe restar al valor de la tabla, la presión atmosférica de su localidad, es decir un valor cercano a 101.3 KPa
• Por ejemplo para T=-10°C de la tabla se obtiene P absoluto = 445,83 KPa
• P manómetro = 445,83 KPa KPa- 101.3 KPa= 344.53 KPa.
• MPa=KPa/1000 = 0.345 MPa

¿A qué presion trabaja el r404A?

La presión baja de un sistema de refrigeración, se ubica en la succión del compresor y evaporador, puede tener temperatura alta, media y baja, para este caso con R404A se suele tener temperatura media y baja.

La presión alta de un sistema, se presenta en la descarga del compresor y condensador, suele tener un valor por encima a los 250 psig.

Presión de Succión R404A (evaporación o baja)

Para saber el valor de Presión de alta y baja R404A que debe marcar el manómetro, ubique el valor de temperatura de burbuja del evaporador en la tabla

Así por ejemplo para T=-20°C se tiene un valor de presión de burbuja de 3.08 bar. Como este valor es presión absoluta, se debe pasar a presión manometrica restando la presión atmósferica:

P manómetro = P Absoluta – P atmósferica

P manómetro = 3.08 bar – 1 bar = 2.08 bar

P manómetro = 2.08 bar (30.57 psi)

Presión Descarga R404A (condensación o alta):

Para conocer un estimado del valor nornal de la presión alta, se puede considerar la temperatura ambiente, y adicionar un valor entre 10 y 20°C, para obtener un estimado de la temperatura de condensación.

Por ejemplo, para una temperatura am,biente de 30°C y un aumento de 10°C, se considera una temperatura de condensación de 40°C.

Con la temperatura de condensación de 40°C en la tabla se obtiene una presión de burbuja de cerca de 18.23 bar.

Para encontrar la presión de manometro debemos restar la presión atmosferica de la localidad donde esta ubicado el equipo, el cual resulta un valor muy cercano a 1 bar.

Presión manómetro (alta) = 18.23 bar – 1 bar = 17.23 bar

Tabla de refrigerante 404a MANOMETRICAS.

Esta tabla arroja valores directos no requiere restar la presión atmosférica, toma como referencia la presión al nivel del mar.

°C	°F	Presión Líquido	Presión Vapor	Presión Liquido	Presión Vapor
-40°C	-40°F	0,36 barg	0,32 barg	5,29 psig	4,70 psig
-35°C	-31°F	0,70 barg	0,65 barg	10,29 psig	9,56 psig
-30°C	-22°F	1,09 barg	1,04 barg	16,02 psig	15,29 psig
-25°C	-13°F	1,55 barg	1,49 barg	22,78 psig	21,90 psig
-20°C	-4°F	2,08 barg	2,01 barg	30,57 psig	29,55 psig
-15°C	5°F	2,70 barg	2,62 barg	39,69 psig	38,51 psig
-10°C	14°F	3,40 barg	3,32 barg	49,98 psig	48,80 psig
-5°C	23°F	4,20 barg	4,11 barg	61,74 psig	60,42 psig
0°C	32°F	5,11 barg	5,01 barg	75,11 psig	73,65 psig
5°C	41°F	6,13 barg	6,03 barg	90,11 psig	88,64 psig
10°C	50°F	7,28 barg	7,16 barg	107,01 psig	105,25 psig
15°C	59°F	8,55 barg	8,43 barg	125,68 psig	123,92 psig
20°C	68°F	9,97 barg	9,84 barg	140,67 psig	140,24 psig
25°C	77°F	11,54 barg	11,40 barg	169,63 psig	167,58 psig
30°C	86°F	13,25 barg	13,12 barg	222,85 psig	220,65 psig
35°C	95°F	15,16 barg	15,01 barg	253,28 psig	251,08 psig

Tabla presión-temperatura r404a pdf

Refrigerante 404A y sus Características principales:

• El R-404A tiene una excelente estabilidad química y de un bajo deslizamiento de temperatura, esto quiere decir que su temperatura cambia muy poco durante el cambio de fase.
• Su clasificación es A1 grupo L1, no toxico ni inflamable.
• El R404A no daña la capa de ozono pero tiene un alto valor de potencial de calentamiento global GWP=3943.
• Como el R404A es una mezcla zeotropica debe ser cargado en fase liquida.

Componentes del R404A	% Composición Peso
R134a	4%
R125	44%
R143a	52%

¿Por qué esta prohibido el R404A?

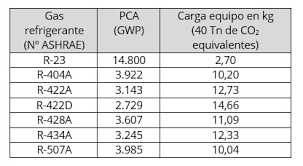

• Empecemos diciendo, que en europa, Los refrigerantes con un potencial de calentamiento global, conocido por sus siglas en inglés, como GWP, con valor  superior a 2500, fueron prohibidos a partir de enero de 2020.
• Refrigerantes como el R410A, con un potencial de calentamiento global de 1924, y el R134a, con un potencial de calentamiento global, de 1300, tendrán una disponibilidad limitada, al reducirse las cuotas de producción, lo cual va influir en el aumento de precio, de este refrigerante.
• Ahora en cuanto al refrigerante  R-404A,  al tener un valor de calentamiento global de 3943, entra en el rango de refrigerantes prohibidos.
• El refrigerante R-404A, esta prohibido, en equipos nuevos de refrigeración desde el 2020, y también para el servicio y mantenimiento en equipos de refrigeración, con una carga aproximada de más de 10kg  de R404A.  Por ello, aunque continúen disponibles, su uso en instalaciones frigoríficas, estará prohibido en unos años.
• Estas prohibiciones, traen en paralelo un aumento del precio del refrigerante, debido a la disminución de la producción.
• Por ejemplo el precio del R-404A, se ha incrementado, en más del 500%, desde principios de 2017, y la previsión es que esta tendencia continúe.

Características de sustituto del R-404A:

• La capacidad de enfriamiento, no debe ser sustancialmente menor que con el refrigerante original.
• El nivel de presión no debe ser sustancialmente mayor.
• Los refrigerantes ligeramente inflamables, los inflamables y los refrigerantes altamente tóxicos no son adecuados para sustitución en sistemas existentes.
• Verifique con el proveedor de los componentes, especialmente de los compresores, para garantizar una operación de confianza.
• La semejanza de La temperatura de descarga, el caudal másico de refrigerante, la relación presión y temperatura, y compatibilidad con aceite, es muy importante.

AQUÍ CURSO GRATIS DE GASES REFRIGERANTES

¿Cuáles son los Gases refrigerantes Sustitutos del R-404A en equipos que estan trabajando?

El refrigerante R-449A y R-452A, son buenas alternativa de reemplazo, para equipos que están funcionando con r-404A, destinado a enfriamiento de baja y media temperatura.

¿Que sustitutos del R-404A están usando los fabricantes?

• Para fabricación de equipos nuevos,  encontramos que para cámaras frigoríficas y otras aplicaciones pequeñas o medianas de refrigeración comercial, el R448A y R449A y R452A o R134a son excelentes alternativas a R404A, con una reducción entre el 50 y 65% en el GWP.
• También El R513A, una alternativa más nueva, también es muy apropiada.
• Para unidades pequeñas nuevas (generalmente en el servicio de alimentos), los refrigerantes naturales podrían ser una opción sostenible a largo plazo.
• Sobre todo En equipos nuevos donde la carga es inferior a 150 g o cuando la ubicación lo permite, los componentes de clase A3 como R290 y R600A

¿Qué debe saber del R452A sustituto del R404A y como hacer la sustitución?

Refrigerante R452A

¿Que debe saber del R407A sustituto del R404A y como hacer el reemplazo?

Refrigerante r407A

¿Que debe saber del R449A sustituto del R404A y como hacer el reemplazo?

Refrigerante R449A

¿como y cuando se hace la sustitución de r404a por r449a?

Refrigerante R404a y su Tabla de capilares:

La Tabla de capilares para refrigerante R404A en equipos de baja y media capacidad son:

Potencia Compresor HP	Aplicación	Diámetro in	Longitud m
1/2	LBP	0,036	1,7
1/2	LBP	0,036	1,5
3/4	LBP	0,042	2,5
1	LBP	0,050	2,6
1 1/4	LBP	0,050	2,0
1 1/2	LBP	0,050	1,5

Aplicaciones	temp. evaporación	temp. Condensación
LBP	-23,3 °C	54,4 °C
MBP	-6,7 °C	54,4 °C
HBP	7,2 °C	54,4 °C

Capilar R404A para 100 Btu/hora T evaporación=-20°C

Largo de tubo del capilar	Diametro del capilar
5.07 m	0.024 in
6.47 m	0.025 in
10.96 m	0.028in
11.76 m	0.028 in
21.36 m	0.031 in

Capilar para R404A con 100 Btu/hora T evaporación=-10°C:

Largo de tubo capilar	Diametro de capilar
6.48 m	0.024 in
8.27 m	0.025 in
14.01 m	0.028 in
15.04 m	0.028 in
27.32 m	0.031 in

Capilar R404A para 100 Btu/hora T evaporación=-5°C:

Largo de capilar metros	Diametro tubo capilar in
7.51 m	0.024 in
9.58 m	0.025 in
16.22 m	0.028 in
17.42 m	0.028 in
31.63 m	0.031 in

Capilar R404A para 150 Btu/hora T evaporación =-20°C

Largo del capilar	Diametro del tubo capilar in
3.33 m	0.024 in
4.25 m	0.025 in
7.20 m	0.028 in
7.73 m	0.028 in
14.03 m	0.031 in
25.28 m	0.035 in
42.82 m	0.039 in

Capilar R404A para 150 Btu/hora T evaporación =-10°C

Largo de capilar metros	Diametro de tubo capilar in
4.22 m	0.024 in
5.39 m	0.025 in
9.12 m	0.028 in
9.79 m	0.028 in
17.78 m	0.031 in
32.04 m	0.035 in

Capilar R404A para 150 BTU/hora T=-5°C

Largo de capilar metros	Diametro de tubo capilar in
4.88 m	0.024 in
6.23 m	0.025 in
10.56 m	0.028 in
11.33 m	0.028 in
20.58 m	0.031 in
37.09 m	0.035 in

Capilar R404A para 200 Btu/hora T evaporación=-20°C

Largo del capilar	Diametro de tubo capilar
2.35 m	0.024in
3.00 m	0.025in
5.09 m	0.028in
5.46 m	0.028in
9.92 m	0.031in
17.87 m	0.035in
30.26m	0.039in

Capilar R404A para 200 Btu/hora T evaporación=-10°C

Largo de capilar metros	Diametro tubo capilar in
2.96 m	0.024 in
3.78 m	0.025 in
6.41m	0.028 in
6.88 m	0.028 in
12.49m	0.031 in
22.51m	0.035 in
38.11 m	0.039

Capilar R404A para 200 Btu/hora T evaporación =-5°C

Largo de capilar metros	Diametro de capilar in
3.43 m	0.024 in
4.38 m	0.025in
7.41 m	0.028 in
7.96 m	0.028 in
14.45 m	0.031 in
26.04 m	0.035 in
44.11 m	0.039 in

Capilar R404A para 250 Btu/hora T evaporación=-20°C

Largo de capilar	Diametro de tubo capilar
1.75m	0.024in
2.23m	0.025in
3.78m	0.028in
4.06m	0.028in
7.38m	0.031in
13.29m	0.035in
22.51m	0.039in
39.68m	0.044in

Capilar R404A para 250 Btu/hora T evaporación=-10°C

Largo de capilar metros	Diametro de tubo capilar in
2.20 m	0.024 in
2.80 m	0.025 in
4.74 m	0.028 in
5.09 m	0.028 in
9.25 m	0.031 in
16.67 m	0.035 in
28.23 m	0.039 in

Capilar R404A para 250 Btu/hora T evaporación=-5°C

Largo de capilar metros	Diametro de tubo capilar in
2.54 m	0.024 in
3.24 m	0.025 in
5.49 m	0.028 in
5.89 m	0.028 in
10.70 m	0.031 in
19.29 m	0.035 in
32.66 m	0.039 in

Capilar R404A para 300 Btu/hora T evaporación=-20°C

Largo de capilar	Diametro de tubo capilar
1.35m	0.024in
1.73m	0.025in
2.92m	0.028in
3.14m	0.028in
5.70m	0.031in
10.28m	0.035in
17.40m	0.039in
30.67m	0.044in

Capilar R404A para 300 Btu/hora T evaporación=-10°C

Largo de capilar metros	Diametro de tubo capilar in
1.69 m	0.024 in
2.16 m	0.025 in
3.65 m	0.028 in
3.92 m	0.028 in
7.13 m	0.031 in
12.84 m	0.035 in
21.75 m	0.039 in
38.32 m	0.044 in

Capilar R404A para 300 Btu/hora T evaporación=-5°C

Largo de capilar metros	Diametro capilar in
1.96 m	0.024 in
2.50 m	0.025 in
4.54 m	0.028 in
8.24 m	0.031 in
14.86 m	0.035 in
25.16 m	0.039 in
44.34 m	0.044 in

Capilar R404A para 350 Btu/hora T evaporación=-20°C

Largo de capilar	Diametro de tubo capilar
1.08m	0.024in
1.37m	0.025in
2.50m	0.028in
4.54m	0.031in
8.18m	0.035in
13.85m	0.039in
24.41m	0.044in
34.47m	0.047in

Capilar R404A para 350 Btu/hora T evaporación =-10°C

Largo de capilar metros	Diametro de tubo capilar in
1.34 m	0.024 in
1.71 m	0.025 in
3.11 m	0.028 in
5.66 m	0.031 in
10.19 m	0.035 in
17.26 m	0.039 in
30.42 m	0.044 in

Capilar R404A para 350 Btu/hora T evaporación =-5°C

Largo de capilar metros	Diametro capilar in
1.55 m	0.024 in
1.98 m	0.025 in
3.36 m	0.028 in
3.60 m	0.028 in
6.54 m	0.031 in
11.79 m	0.035 in
19.97 m	0.039 in
35.20 m	0.044 in

Capilar R404A para 400 Btu/hora T=-20°C

Largo de capilar	Diametro de tubo capilar
0.88m	0.024in
1.12m	0.025in
1.90m	0.028in
2.04m	0.028in
3.70m	0.031in
6.67m	0.035in
11.29m	0.039in
19.89m	0.044in
28.09m	0.047in

Capilar R404A para 400 Btu/hora T evaporación=-10°C

Largo de capilar metros	Diametro de tubo capilar in
1.09 m	0.024 in
1.39 m	0.025 in
2.53 m	0.028 in
4.60 m	0.031 in
8.29 m	0.035 in
14.04 m	0.039 in
24.74 m	0.044 in
34.93 m	0.047 in

Capilar R404A para 400 Btu/hora T evaporación=-5°C

Largo de capilar metros	Diametro de capilar in
1.26 m	0.024 in
1.61 m	0.025 in
2.93 m	0.028 in
5.32 m	0.031 in
9.59 m	0.035 in
16.24 m	0.039 in
28.62 m	0.044 in

Capilar R404A para 450 Btu/hora T evaporación=-20°C

Largo de tubo capilar	Diametro capilar
0.73m	0.024 in
0.93m	0.025 in
1.69m	0.028 in
3.07m	0.031 in
5.54 m	0.035 in
9.37m	0.039 in
16.52m	0.044 in
23.33	0.047 in

Capilar R4041A para 450 Btu/hora T=-10°C

Largo de capilar	Diametro de capilar in
0.90 m	0.024 in
1.15m	0.025 in
2.10 m	0.028 in
3.81 m	0.031 in
6.87 m	0.035 in
11.64 m	0.039 in
20.51 m	0.044 in
28.96 m	0.047 in

Capilar R404A para 450 Btu/hora T=-5°C

Largo de capilar metros	Diametro de tubo capilar in
1.05 m	0.024 in
1.34m	0.025 in
2.26 m	0.028 in
4.41 m	0.031 in
7.95 m	0.035 in
13.46 m	0.039 in
23.73 m	0.044 in
33.50 m	0.047 in

Capacidad Btu/h Diametro/ Longitud Capilar	Temperatura -10 °F	Temperatura 25°F	Temperatura 45°F
500 Btu/h	0.028″ – 11½ ft	0.028″ – 12½ ft	0.028″ – 13 ft
750 Btu/h	0.028″ – 5 ft	0.028″ – 5 ft	0.028″ – 5½ ft
1,000 Btu/h	0.031″ – 4½ ft	0.031″ – 5 ft	0.031″ – 5 ft
1,250 Btu/h	0.040″ – 12 ft	0.040″ – 13 ft	0.040″ – 13½ ft
1,500 Btu/h	0.040″ – 8 ft	0.040″ – 8½ ft	0.040″ – 9 ft
2,000 Btu/h	0.040″ – 4½ ft	0.040″ – 4½ ft	0.040″ – 5 ft
3,000 Btu/h	0.052″ – 8 ft	0.052″ – 8½ ft	0.052″ – 9 ft
4,000 Btu/h	0.064″ – 13½ ft	0.052″ – 4½ ft	0.052″ – 4½ ft
6,000 Btu/h	0.064″ – 5½ ft	0.064″ – 6 ft	0.064″ – 6½ ft
8,000 Btu/h	0.064″ – 13½ ft (2)	0.052″ -4½ ft (2)	0.052″ – 4½ ft (2)
10,000 Btu/h	0.064″ – 8½ ft (2)	0.064″ – 9 ft (2)	0.064″ – 9½ ft (2)
12,000 Btu/h	0.064″ – 5½ ft (2)	0.064″ – 6 ft (2)	0.064″ – 6½ ft (2)

Entra al Curso Gratis de refrigerantes:

Tipos de refrigerantes

El R407C es un gas formado por la mezcla de R-32, R-125, y R-134a, con un potencial de agotamiento del ozono de cero, diseñado para reemplazar al r22 en equipos de aire acondicionado, chillers para climatización, y sistemas de refrigeración de alta temperatura.

Las sustancias que comprenden el refrigerante R-407C, se utilizan para lograr las características que se necesitan, por ejemplo el R-32 contribuye con la capacidad de enfriamiento, el R-125 proporciona una menor inflamabilidad, y el R-134a  reduce la presión.

Gas R407C y sus Características:

1. El R-407C, también tiene propiedades que incluyen presión, capacidad y eficiencia que son extremadamente similares a las del R-22.
2. El R407C, se encuentra en muchos equipos en Europa, desde que la Unión Europea eliminó el R 22 hace años.
3. La temperatura de descarga es menor para el R-407C, que para el R-22 en aproximadamente 6 °C.
4. La presión de descarga del compresor con R-407C, es más alta que la del R-22 en aproximadamente un 15%.
5. De hecho, las presiones, temperaturas, y las características de transferencia de calor del R-407C, son similares al R-22, por ello el R-407C se ha aplicado durante años como Alternativa de “drop-in”, en máquinas diseñadas originalmente para R-22.
6. La temperatura promedio del evaporador, es más alta en un grado centígrado, para el R-407C, en comparación con el refrigerante R-22.
7. El índice de eficiencia energética, es aproximadamente un 0,5% más alto para R-407C,  que el R-22 en promedio.
8. Dado que el R-407C, es una mezcla, cuando se carga un equipo, el llenado debe comenzar desde la fase líquida, para reducir los cambios en la composición.
9. El R-407C, es seguro y químicamente estable.
10. Dado que el R-407C, no tiene solubilidad mutua con sustancias tales como aceites minerales, o aceites de alquilbenceno, usados ​​convencionalmente en R-22, existe la necesidad de usar aceites compuestos, que tengan solubilidad mutua con sustancias tales como aceites de poliol éster.
11. Si hay una fuga de R-407C, en grandes cantidades, habrá peligro de deficiencia de oxígeno, por lo que debe evacuar rápidamente del lugar de trabajo.
12. La inhalación de R-407C puede causar irritación.
13. Asegúrese de disponer de una ventilación adecuada cuando utilice R-407C.
14. El R-407C está clasificado como no inflamable, por la organización estadounidense ASHRAE. sin embargo, si se presuriza el R-407C después de mezclarlo con el aire, existe la posibilidad de que se vuelva inflamable.

https://www.youtube.com/watch?v=WMf04y73jfU&t=1s

Tabla presión temperatura r407c.

A continuación mostramos la tabla de temperatura y presión de saturación del R-407C.

Temperatura R-407C °C	°F	Presión (Fase Liquido) Absoluta	Presión (Fase Vapor) Absoluta
-30°C	-22°F	1.90 bar	1.39 bar
-25°C	-13°F	2.23 bar	1.73 bar
-20°C	-4°F	2.82 bar	2.15 bar
-15°C	5°F	3.40 bar	2.63 bar
-10°C	14°F	4.07 bar	3.19 bar
-5°C	23°F	4.82 bar	3.84 bar
0°C	32°F	5.69 bar	4.59 bar
5°C	41°F	6.66 bar	5.45 bar
10°C	50°F	7.75 bar	6.42 bar
15°C	59°F	8.97 bar	7.52 bar
20°C	68°F	10.33 bar	8.76 bar
25°C	77°F	11.84 bar	10.14 bar
30°C	86°F	13.50 bar	11.68 bar
35°C	95°F	15.33 bar	13.39 bar
40°C	104°F	17.34 bar	15.29 bar
45°C	113°F	19.52 bar	17.37 bar
50°C	122°F	21.91 bar	19.67 bar

• Como la presión que arroja la tabla es absoluta, para obtener la presión del manómetro es necesario restarle la presión atmosférica.
• Así por ejemplo si la temperatura requerida es de -20°C de la tabla obtenemos una presión absoluta de 2.82 bar.
• Para llevar este valor a presión del manómetro debemos restar 1 bar (presión atmosférica), de esa manera la presión en el manómetro es de 1.82 bar.
• Presión atmosférica = 14.7 psi = 101.3 KPa = 1 bar

Presión de alta y baja r407 cn psi.

Temperatura del R-407C °C	°F	Presión (Fase Liquido) Absoluta	Presión (Fase Vapor) Absoluta
-30°C	-22°F	27.93 psi	20.43 psi
-25°C	-13°F	32.78 psi	25.4 psi
-20°C	-4°F	41.45 psi	31.60 psi
-15°C	5°F	49.98 psi	38.66 psi
-10°C	14°F	59.82 psi	46.89 psi
-5°C	23°F	70.85 psi	56.44 psi
0°C	32°F	83.64 psi	67.47 psi
5°C	41°F	97.90 psi	80.115 psi
10°C	50°F	113.92 psi	94.37 psi
15°C	59°F	131.85 psi	110.54 psi
20°C	68°F	151,851 psi	128,772 psi
25°C	77°F	174,048 psi	149,058 psi
30°C	86°F	198,45 psi	171,696 psi
35°C	95°F	225,351 psi	196,833 psi
40°C	104°F	254,898 psi	224,763 psi
45°C	113°F	286,944 psi	255,339 psi
50°C	122°F	322,077 psi	289,149 psi

Presiones gas r407C en KPa.

Temperatura del R-407C °C	°F	Presión (Fase Liquido) Absoluta	Presión (Fase Vapor) Absoluta
-30°C	-22°F	191,957 KPa	140,786 KPa
-25°C	-13°F	225,290 KPa	175,035 KPa
-20°C	-4°F	284,877 KPa	217,760 KPa
-15°C	5°F	343,502 KPa	266,412 KPa
-10°C	14°F	411,130 KPa	323,126 KPa
-5°C	23°F	486,937 KPa	388,936 KPa
0°C	32°F	574,840 KPa	464,94 KPa
5°C	41°F	672,846 KPa	552,085 KPa
10°C	50°F	782,948 KPa	650,318 KPa
15°C	59°F	906,177 KPa	761,748 KPa
20°C	68°F	1046,429 KPa	887,388 KPa
25°C	77°F	1199,392 KPa	1027,182 KPa
30°C	86°F	1367,55 KPa	1183,184 KPa
35°C	95°F	1552,929 KPa	1356,407 KPa
40°C	104°F	1756,542 KPa	1548,877 KPa
45°C	113°	1977,376 KPa	1759,581 KPa
50°C	122°F	2219,483 KPa	1992,571 KPa

Propiedades Termodinamicas del R407C (Densidad, Entalpia y Entropia)

Presiones Manométricas del R407C:

Esta tabla contiene las presiones manométricas del r407C tomando como referencia la presión atmosférica al nivel del mar. No requiere realizar algín calculo.

°C	°F	Presión Líquido	Presión Vapor	Presión Líquido	Presión Vapor	Presión Líquido	Presión Vapor
-30°C	-22°F	0,90 barg	0,39 barg	13,23 psig	5,73 psig	90,90 KPa	39,39 KPa
-25°C	-13°F	1,23 barg	0,73 barg	18,08 psig	10,73 psig	124,23 KPa	73,73 KPa
-20°C	-4°F	1,82 barg	1,15 barg	26,75 psig	16,91 psig	183,82 KPa	116,15 KPa
-15°C	5°F	2,40 barg	1,63 barg	35,28 psig	23,96 psig	242,40 KPa	164,63 KPa
-10°C	14°F	3,07 barg	2,19 barg	45,13 psig	32,19 psig	310,07 KPa	221,19 KPa
-5°C	23°F	3,82 barg	2,84 barg	56,15 psig	41,75 psig	385,82 KPa	286,84 KPa
0°C	32°F	4,69 barg	3,59 barg	68,94 psig	52,77 psig	473,69 KPa	362,59 KPa
5°C	41°F	5,66 barg	4,45 barg	83,20 psig	65,42 psig	571,66 KPa	449,45 KPa
10°C	50°F	6,75 barg	5,42 barg	99,23 psig	79,67 psig	681,75 KPa	547,42 KPa
15°C	59°F	7,97 barg	6,52 barg	117,16 psig	95,84 psig	804,97 KPa	658,52 KPa
20°C	68°F	9,33 barg	7,76 barg	137,15 psig	114,07 psig	942,33 KPa	783,76 KPa
25°C	77°F	10,84 barg	9,14 barg	159,35 psig	134,36 psig	1094,84 KPa	923,14 KPa
30°C	86°F	12,50 barg	10,68 barg	183,75 psig	157,00 psig	1262,50 KPa	1078,68 KPa
35°C	95°F	14,33 barg	12,39 barg	210,65 psig	182,13 psig	1447,33 KPa	1251,39 KPa
40°C	104°F	16,34 barg	14,29 barg	240,20 psig	210,06 psig	1650,34 KPa	1443,29 KPa
45°C	113°F	18,52 barg	16,37 barg	272,24 psig	240,64 psig	1870,52 KPa	1653,37 KPa
50°C	122°F	20,91 barg	18,67 barg	307,38 psig	274,45 psig	2111,91 KPa	1885,67 KPa

Te Recomendamos seguir con:

Gas 407c ¿Cómo se realiza la carga sin errores?

Gas r407 ¿Cómo reemplaza al R22?

https://youtu.be/cIS63i2O5YI

• La capacidad del compresor con R407C, será comparable a la del R-22, en aplicaciones de temperatura media, o alta.
• El R-407C, sólo debe utilizarse en sistemas que actualmente utilizan el R-22. No debe mezclarse con el R-22 ni con ningún otro refrigerante.
• El lubricante de aceite mineral usado con r22, no puede utilizarse como lubricante del compresor con r407c. Se recomienda aceite Polyol Ester (POE).
• El aceite mineral, debe eliminarse del cárter del compresor, y totalmente del sistema. Los compresores herméticos, deberán de retirarse de las tuberías, y vaciar el lubricante a través del tubo de aspiración.
• Recuerde que Los aceite POE, son muy higroscópicos. Absorben rápidamente la humedad del aire, una vez que se abra el  deposito de aceite.
• Una vez añadido el lubricante al compresor, éste debe instalarse rápidamente.
• Una vez instalado el compresor, y cerrado el sistema, se debe evacuar a 250 micras o menos.
• La capacidad de la válvula de expansión térmica del R-22 existente,  será aproximadamente la misma cuando se utilice R-407C. Sin embargo, debe comprobarse el ajuste del recalentamiento, y es posible que tenga que reajustarse, después de que el sistema se ponga de nuevo en funcionamiento.
• Debido al deslizamiento, los reguladores de presión como las válvulas EPR, pueden tener que ser reajustadas.
• Debido al deslizamiento del refrigerante, el refrigerante que entra en el evaporador para una presión de aspiración específica, es aproximadamente 10°F más frío, que el vapor de refrigerante  a la salida del evaporador, sin considerar el recalentamiento.
• Por ejemplo, si se requiere una temperatura en el evaporador de 45°F, ese valor va ser la temperatura media del refrigerante, podemos aproximar, que para lograr esos 45°F, debemos tener una temperatura a la entrada del evaporador de 40°F, y a la salida de 50°F, esto solo por deslizamiento, sin contar sobrecalentamiento.
• Por ejemplo, la presión medida en el bulbo de la válvula de expansión termostática, es de 79 p s i g. Se busca la temperatura del vapor saturado para esa presión, en este caso el resultado es 51°F.  Para obtener el sobrecalentamiento, restamos la temperatura en salida del evaporador , ejemplo 60°F,  menos la temperatura de vapor saturado, al valor de presión de 79 p s i, en este caso 51°F.  Por ello el sobrecalentamiento es 60°F, menos 51°F, resultando en 9°F.
• Los filtros secadores deben cambiarse en el momento de la conversión.
• El R-407C, presenta presiones más altas que el R-22, a temperaturas de condensación normales. Esto puede requerir el ajuste de los controles de seguridad de alta presión, para que funcionen como es debido.
• El R-407C, no es compatible con el material de sellado, utilizado en el sistema de R-22, cambie juntas para evitar inconvenientes.
• Los sistemas que tienen separadores de aceite, depósitos de aceite, y acumuladores de la línea de succión, deben tener aceite dentro de los mismos, y deben drenarse.
• Es aconsejable en la medida de lo posible, que la línea de succión, la línea de líquido, se drenen.
• La limpieza del serpentín del evaporador, y condensador con nitrógeno seco, es importante.
• Realizar la carga en fase líquida.  La carga inicial debe ser aproximadamente, el 80 por ciento de la cantidad  de refrigerante extraído del sistema.
• Ponga en marcha el sistema, y observe su funcionamiento. Es posible que haya que añadir refrigerante adicional, para obtener un rendimiento óptimo, ajuste con manómetros.
• Al añadir refrigerante a un sistema en funcionamiento, puede ser necesario, añadir el refrigerante, a través de la válvula de servicio de aspiración del compresor. Debido a que el refrigerante que sale del cilindro, debe estar en fase líquida, se debe tener cuidado, para evitar daños en el compresor.
• La mayoría de los sistemas de aire acondicionado con r-22, con válvulas de expansión, o tubos capilares, funcionarán satisfactoriamente con 407C.
• En el vídeo tenemos la tabla de saturación, del r407c, recuerde que se debe tomar en cuenta el deslizamiento, para comparar con la temperatura, y presión del manómetro

Aire Acondicionado con Refrigerante R-407C

https://www.youtube.com/watch?v=FpxylMkJXCM

En el vídeo, tenemos una animación, que intenta simular un sistema básico de aire acondicionad, que trabaja con refrigerante R-407C.

Podemos ver los componentes básicos.

1. Compresor scroll digital, modelo, ZRD92KRE.
2. Condensador enfriado por aire.
3. Dispositivo de expansión.
4. Evaporador.

• Además, tenemos algunos componentes adicionales, que permiten mejorar el rendimiento del ciclo.
• El sistema está trabajando con refrigerante r407c, con una temperatura aproximada de 7°C en el evaporador.  Si queremos saber la presión que debe marcar el manómetro de baja, debemos ir a la tabla que estamos mostrando en pantalla,  y buscar el valor.
• Como este refrigerante presenta deslizamiento, debemos restarle a la temperatura de saturación del vapor, aproximadamente  la mitad del deslizamiento, es decir cerca de 2°C.
• Entonces buscamos en la tabla para 5°C, y obtenemos una presión absoluta de 6.66 bar.
• Para encontrar el valor de presión manométrica, debemos restarle al valor de la tabla, el valor de un bar que corresponde a la presión atmosférica.
• De esta manera el valor del manómetro, resulta de restar 6.6 bar, menos un bar, para un resultado de 5.6 bar, que corresponde a 82.32 psi.
• Si queremos conocer la presión que debe haber en alta, simplemente la buscamos en la tabla, por ejemplo con una temperatura de condensación de 40°C.
• Producto del deslizamiento del refrigerante, la presión del manómetro, debe estar entre los dos valores de la tabla, es decir entre 17.34 bar, y 15.29 bar de presión absoluta.
• Por ejemplo, para un valor de 16.5 bar de presión absoluta, al cual debemos de restar un bar de presión atmósferica, se tiene un valor de 15.5 bar, equivalente a 227.85 psi.
• El equipo de aire acondicionado, esta instalado en un punto donde las cargas térmicas están cambiando, es decir hay horas donde se necesita generar más cantidad de frío, que en otras.  Por ello, para alcanzar un ahorro energético importante, se tiene un compresor digital.
• Podemos además decir, que el compresor utilizado es el modelo  Z R D 92 KRE, con una potencia eléctrica de  7.5  HP, y una capacidad de enfriamiento de 18,8 kilovatios, equivalente a 5.35  toneladas refrigeración.

Tabla de Capilar para R407C:

La siguiente tabla muestra los valores aproximados de diámetro y longitud de capilar, en función de la temperatura del evaporador, y la potencia en HP del compresor.

HP	Baja Temperatura Diámetro in Longitud in	Media Temperatura Diámetro in Longitud in	Alta Temperatura Diámetro in Longitud in
1/8	0.026 144″	0.026 111″	0.026 63″
1/6	0.026 95″	0.026 78″	0.031 95″
1/5	0.031 70″	0.031 46″	0.031 31″
1/4	0.031 56″	0.031 31″	0.042 79″
1/3	0.031 30″	0.042 96″	0.042 47″
1/2	0.042 29″	0.049 63″	0.049 32″
3/4	0.049 79″	0.049 32″	0.064 96″
1	0.049 46″	0.064 111″	0.064 72″
1-1/2	0.064 111″	0.064 79″	0.064 56″
2	0.064 74″	0.064 52″	0.064 34″
	Dos Capilares de:	Dos Capilares de:	Dos Capilares de:
1/2	0.031 56″	0.042 119″	0.042 78″
3/4	0.031 39″	0.042 85″	0.042 55″
1	0.042 28″	0.049 63″	0.064 119″
1-1/2	0.049 79″	0.049 32″	0.064 94″
2	0.049 47″	0.064 110″	0.064 71″
2-1/2	0.049 43″	0.064 96″	0.064 64″
3	0.064 111″	0.064 79″	0.064 57″
3-1/2	0.064 92″	0.064 70″	0.064 46″
4	0.064 73″	0.064 53″	0.064 34″

Curso Gratis de gases Refrigerantes en:

TIPOS DE GASES REFRIGERANTES:

Los Tipos de Refrigerante en refrigeración y aire acondicionado son:

• Refrigerantes CFC.
• Refrigerantes HCFC (puros)
• Refrigerantes HCFC (mezclas)
• Refrigerantes HFC (puros)
• Refrigerantes HFC (mezclas)
• Refrigerantes Naturales.
• Refrigerantes HC.
• Refrigerantes HO (puros)
• Refrigerantes HO (mezclas)
• Refrigerantes HFC + HFO

Tipos de refrigerantes para aire acondicionado.

Los Tipos de refrigerantes para aire acondicionado son:

• Gas refrigerante R22
• Gas refrigerante R410A
• Gas refrigerante R407C
• Gas refrigerante R32
• Gas refrigerante R290
• Gas refrigerante R134a (A/A automotriz)
• Gas refrigerante R1234yf (A/A automotriz)
• Gas refrigerante R744 (A/A automotriz)

Tipos de refrigerantes para refrigeración

¿Cual tipo de gas refrigerante pertenece al grupo CFC?

Refrigerante R-12.

Gases Refrigerantes Puros del grupo HCFC:

• Refrigerante R-22
• Refrigerante R-123
• Refrigerante R-124
• Refrigerante R-152a

Caracteristicas del R22:

El R22 es un gas usado tanto para sistemas de aire acondicionado como para refrigeración y congelación. Debido a afectar la capa de ozono es un gas refrigerante actualmente prohibido. Ouede obtener toda la información del r22 en:

Refrigerante R22

Características del R123:

El R123 es un gas reemplazo del gas R-11 utilizado en chillers con compresor centrífugo, de baja presión. Toda la información sobre el gar R-123 en el siguiente enlace:.

R123

Refrigerantes HCFC (mezclas)

Características del R401A MP39:

El R401A diseñado para el remplazo del R12 en sistemas de temperatura media para del sector de la refrigeración comercial. Todas las características de este gas en el siguiente enlace: R401A

¿Cuáles son los refrigerantes Puros del tipo HFC?

• Refrigerante R-134a
• Refrigerante R-32
• Refrigerante R-152a

Características del R134a

El R-134a es un gas diseñado para sustituir al R-12 en instalaciones nuevas y usadas. En el siguiente enlace toda la información sobre el gas refrigerante r134a:

R134a

Características del Refrigerante R-32:

https://www.youtube.com/watch?v=M8b2_eAIl3I

Para mayor información sobre este refrigerante visita Refrigerante R32

Características del R152a:

El R152a es un refrigerante del tipo HFC de un solo componente, con cero potencial de agotamiento de la capa de ozono. Todas las características de este refrigerante en: R152a

Refrigerantes Tipos HFC Mezcla:

• Refrigerante R-410A
• Refrigerante R-404A
• Refrigerante R-407C
• Refrigerante R-407F
• Refrigerante R-407H
• Refrigerante R-422A
• Refrigerante R-422B
• Refrigerante R-422D
• Refrigerante R-417A
• Refrigerante R437A
• Refrigerante R-507

Características del R410A:

El R410A es un gas producido por la mezcla de los gases R32 y R125, destinado principalmente al aire acondicionado.

R410A

Características del R-404A

https://www.youtube.com/watch?v=0aHm1r49qig

Sí necesitas aprender mas sobre el R-404A visita este sitio: Refrigerante R404A

Características del R-407C:

https://www.youtube.com/watch?v=WMf04y73jfU

Para mayor información de este refrigerante visita Refrigerante R407C

Características del R-410A:

El gas refrigerante R-410A es un gas especialmente diseñado para aplicaciones de aire acondicionado, muy usado con compresor tipo scroll. Puede obtener toda la información del r-410A en:

Refrigerante R-410A

Características del R-407F:

https://www.youtube.com/watch?v=wDM817ZZKYU

Puede obtener más información sobre este refrigerante, en: Refrigerante R407F

Características del R-407H:

El R407H es un refrigerante formado por la mezcla de R134a, R32, R125 destinado a sustituir el R404A y R507. Toda la información de este gas en

R-407H.

Características del R-417A

https://www.youtube.com/watch?v=_8FsaOJidng

Más información en Refrigerante R417A

Características del R-422D:

https://www.youtube.com/watch?v=AHMP06YeeVc

Más información sobre este refrigerante en: REFRIGERANTE R-422D

Características del R422A:

Es un gas destinado a la refrigeración y congelación con los mismos componentes del R422d pero en diferentes proporciones. Puede obtener toda la información de este refrigerante en:

Refrigerante R422A

Características del R422B

El R422B esta formado por R125, R134a y R600a destinado al reemplazo del R22 en sistema de media temperatura. En el siguiente enlace toda la información del R422B

Características del R437A MO49:

El R437A es un gas conocido como MO49 creado para reemplazar en un equipo en funcionamiento, los gases R500 y R12, o mezclas de HCFC como MP39 MP66 y R409A. En este enlace toda la información de este gas: R437A

Caracteristicas del R-507:

El R 507 es un gas refrigerante compuesto los gases  R-125 y R-143a, con cero agotamiento de la capa de ozono, usado en equipos nuevos de refrigeración de medias y bajas temperaturas y como gas sustituto. Más información sobre este refrigerante en: R507

Gases Refrigerantes Naturales:

Existen varios, en este artículo vamos a enfocarnos en:

• Refrigerante R-717 (Amoniaco)
• Refrigerante R-744 (CO2)
• Refrigerante R-290 (Propano)

Características del R-290:

El gas refrigerante R-290 es un refrigerante natural, alternativa de reemplazo para los fabricantes de nuevos equipos. Las características del r-290 las podemos ver el siguiente artículo:

Refrigerante R-290

Tipos de gases refrigerantes Mas utilizados del tipo HC:

• Refrigerante R-290
• Refrigerante R-600a

Tipos de Gases refrigerantes Categoría HFO (puro)

• Rerigerante R-1234yf
• Refrigerante R-1234zd(E)
• Refrigerante R-1224yd(Z)
• Refrigerante R-1336mzz(Z)
• Refrigerante R-1234ze(E)

Características del R1234yf:

El R1234yf es reemplazo del R134a en la fabricación de nuevos equipos, porque brinda presiones similares y un bajo potencial de calentamiento global.

Puede obtener toda la información del R1234yf en el siguiente artículo:

R-1234yf

Características del R1224yd(Z)

El R1224yd(Z) es un refrigerante que se puede utilizar como alternativa a las aplicaciones R245fa o R123.

R1224yd(Z)

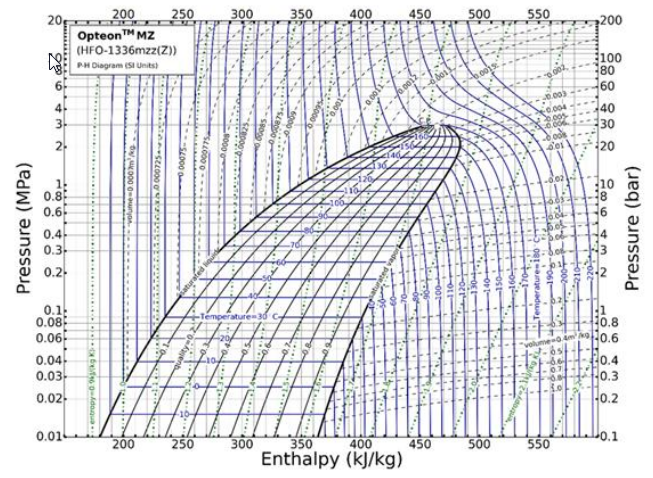

Características del R1336mzz(Z)

El R1336mzz-Z es un gas puro sin componentes en mezcla, que ofrece una eficiencia similar o superior a los gases tradicionales usados en aplicaciones de bomba de calor. En el siguiente enlace más información sobre esta nueva alternativa: R1336mzz(Z)

Características del R-1233zd:

El R-1233zd es un gas destinado al reemplazo del gas R-123 en chillers con compresor centrífugo. En el siguiente enlace toda la información sobre este refrigerante: R-1233zd

Características del R1233ze:

El R1234ze(E) es usado en dispositivos de temperatura media y alta, sistemas de climatización. En el siguiente enlace toda la información sobre este gas: R1233ze

Gases para refrigeración HFO (mezclas):

Refrigerante R-514A

Tipos de Gas Refrigerante HFC + HFO:

• Refrigerante R-442A
• Refrigerante R-449A
• Refrigerante R-448A
• Refrigerante R-450A
• Refrigerante R-452B
• Refrigerante R-452A
• Refrigerante R-450A
• Refrigerante R-454B
• Refrigerante R-455A
• Refrigerante R-470A
• Refrigerante R-513A
• Refrigerante R-515B

Características del R442A

El R442A esta formado por la mezcla de los gases R125, R134a, R32, R-227ea y R154a, diseñado para sustituir al R-404A y R-507 en equipos de baja y media temperatura. Toda la información de este gas en R442A

Características del R-449A:

https://www.youtube.com/watch?v=B2ts3PaZ2Sc&t=12s

Puede obtener mas información de este refrigerante en: Refrigerante R-449A

Características del R448A:

El R448A es un refrigerante formado por la mezcla de los gases R32,R1234ze, R134a, R125, R1234yf sustituto del R404A y R507 en equipos existentes. Toda la información de este gas en: R448A

Características del R450A:

El R450A es un gas formado por la mezcla de R1234ze y R134a diseñado para reemplazar al gas puto R-134a en nuevas aplicaciones y en equipos que están funcionando. En el siguiente enlace toda la información del R450A

Características del R-452A:

https://www.youtube.com/watch?v=V496gRNul3g&t=183s

Se necesita más información, sobre este refrigerante puede consultar: Refrigerante R452A

Características del R-452B:

https://www.youtube.com/watch?v=hibtWu2YXz0&t=6s

Para mayor información sobre este refrigerante visita: Refrigerante R452B

Características del R454B:

El R454B es un refrigerante formado por los refrigerantes R32 y R1234yf. En el siguiente enlace toda la información sobre este gas: R454B

Características del R455A:

​​El R-455A es un refrigerante formado por los gases R1234yf, R32 y R-744, diseñado para aplicaciones de baja temperatura, en el campo de la refrigeración comercial. Toda la información sobre este refrigerante en R455A

Características del refrigerante R-470A:

https://www.youtube.com/watch?v=70NZZJ0jGbk

Sí necesita mas información sobre este refrigerante, puede consultar: Refrigerante R470A

Características del R-513A

El R513 A, es considerado refrigerante alternativo para el reemplazo del R-134a, en equipos ya existentes. Toda la información en R513A

Características del R515B

El R515B, es producto de la mezcla de R1234 ze y refrigerante R227ea, inicialmente diseñado para equipos nuevos, y no es un producto aún considerado como de actualización, para sistemas existentes. Toda la información en R515B

La presión de trabajo más común para el gas refrigerante R600a es de -8.54 pulgadas de mercurio, un valor típico para neveras A continuación, se detallan los equivalentes de esta presión en diversas unidades de medida y a diferentes temperaturas.

R600a y sus Presiones de Trabajo:

El gas R600a es un refrigerante puro utilizado generalmente en neveras de refrigeración doméstica de alta eficiencia, cuyas principales características son la baja presión de trabajo, su inflamabilidad y la baja cantidad de gramos que requiere un equipo.

La refrigeración con r600a es basada en un ciclo normal a compresión, donde se usa este hidrocarburo como refrigerante. Este ciclo se caracteriza por presiones de trabajo, muy bajas comparadas con los refrigerantes tradicionales.

La siguiente tabla nos indica la presión de manómetro del r600a en función de la temperatura de saturación:

°C	°F	Presión bar	Presión Psi
-20°C	-4°F	-0.28bar	-4.2psig
-18°C	-0,4°F	-0.22bar	-3.23psig
-16°C	3,2°F	-0.15bar	-2.2psig
-14°C	6,8°F	-0.1bar	-0.15psig
-12°C	10,4°F	0bar	0psig
-10°C	14°F	0.08bar	1.2psig
-8°C	17,6°F	0.17bar	2.55psig
-6°C	21,2°F	0.26bar	3.9psig
-4°C	24,8°F	0.35bar	5.258psig
-2°C	28,4°F	0.46bar	6.9psig
0°C	32°F	0.56bar	8.4psig
2°C	35,6°F	0.68bar	10.2psig
4°C	39,2°F	0.80bar	12psig
6°C	42,8°F	0.93bar	13.95psig
8°C	46,4°F	1.06bar	15psig
10°C	50°F	1.20bar	18psig
12°C	53,6°F	1.35bar	20.25psig
14°C	57,2°F	1.51bar	22psig
16°C	60,8°F	1.67bar	25psig
18°C	64,4°F	1.84bar	27.6psig
20°C	68°F	2.02bar	30psig
22°C	71,6°F	2.21bar	33psig
24°C	75,2°F	2.40bar	36psig
26°C	78,8°F	2.61bar	39psig
28°C	82,4°F	2.82bar	42psig
30°C	86°F	3.04bar	45psig
32°C	89,6°F	3.28bar	50psig
34°C	93,2°F	3.52bar	52psig
36°C	96,8°F	3.77bar	55psig
38°C	100,4°F	4.03bar	60psig
40°C	104°F	4.31bar	65psig
42°C	107,6°F	4.59bar	69psig
44°C	111,2°F	4.89bar	73psig
46°C	114,8°F	5.20bar	78psig
48°C	118,4°F	5.51bar	82psig
50°C	122°F	6bar	90psig

Para entender cómo trabaja la presión del R600a, debemos analizar los siguientes 5 puntos. Te recomendamos prestar atención, en esta explicación.

1. Recordemos que el valor de presión atmosférica, se debe al peso del aire.
   Por lo tanto es lógico suponer, que cuanto menos cantidad de aire exista dentro de una tubería, menor será la influencia de la presión atmosférica.
2. Si suponemos que el vacío hecho por la bomba es perfecto. Es decir, se sacó todo el aire que estaba dentro, entonces la influencia de la presión atmosférica dentro del sistema es cero.
   Por ello dentro de la tubería no hay presión. En este caso el manómetro marcará su valor de escala más baja, es decir el valor más negativo que tenga, por ejemplo menos un bar.
3. Ahora si introducimos r600a, dentro del sistema, se va perder parte del valor negativo, porque ahora existe la presión que ejerce el R600a. Este valor con el compresor encendido, será entre -0.6 y -0.1 bar de presión.
4. Como podemos ver, el R600a, trabaja con valores de presión muy pequeños.
   Por ello se requiere de un manómetro de muy buena calidad, y no es recomendable guiarse por los valores del manómetro solamente.
   De hecho como veremos en los próximos vidéos, la carga de refrigerante R600a, siempre debe hacerse por peso.
5. Ahora sí el equipo está apagado. Entonces el compresor no trabaja, y la presión del sistema depende del medio ambiente.
   En este caso, el valor está cerca de 3 bar en el manómetro.

Características del Gas Refrigerante R600a:

• Este tipo de refrigeración, se presenta mayormente en algunos equipos de refrigeración, como neveras domésticas o pequeños aparatos de frío comercial.
• El R600a tiene una capacidad volumétrica inferior en un 50% al R12 o al R134a, por lo que no se puede considerar un sustituto de éstos.
• El R600a se presenta también en refrigeradores tipo inverter, quiere decir, en neveras que el enfriamiento y la variación del frío, es regulado cambiando frecuencia del giro del motor.

¿Por qué se usa Gas R600 en Refrigeración?

El R600a se usó en el pasado hasta finales de la década de los cuarenta cuando fue desplazado por los HCFC, pero ha retornado gracias a  las normativas ecológicas que prohíben seguir usando los refrigerantes tradicionales y en estos momentos es ampliamente utilizado en el sector doméstico en Europa.

Observemos al PCA de algunos refrigerantes, para entender la importancia de conocer el R600a

R600a vs R134a

Para Comprender las bondades del R600a debemos compararlo, con un refrigerante de uso habitual, en equipos similares como el R134a. En este caso vamos a compararlo para una temperatura de evaporación cercana a los 0°C.

• En promedio la absorción de un gramo de R600a que pasa por el evaporador durante un segundo, puede recibir 300w de energía en calor.
• En cambio el R134a en las mismas condiciones es capaz de recibir en promedio 170 w. Esta es la razón por la cuál se requiere menos carga de refrigerante, en las neveras que usan R600a.
• En promedio un gramo de R600a cada segundo puede necesitar cerca de 50 w para ser comprimido.
• En promedio un gramo de R134a cada segundo puede necesitar cerca de 30 w para ser comprimido.
• El Volumen del R600a es cerca del doble R134a a temperaturas de trabajo. Esto origina que se necesite compresores de mayor cilindrada para poder comprimir el R600a.

Tabla de capilares para R600a.

Tabla Capilar R600a:

Largo Capilar metros	0.6 mm	0.6 mm	0.7 mm	0,7 mm	0.8 mm	0,.8 mm	0.9 mm	0.9 mm	1 mm	1 mm
kcal/h	-30 °C	-23,3 °C	-30 °C	-23,3 °C	-30 °C	-23,3 °C	-30 °C	-23,3 °C	-30 °C	-23,3 °C
55	3,13 m	3,28 m
60	2,64	2,77
65	2,26	2,36
70	1,95	2,05
75	1,71	1,79
80	1,51	1,58
85	1,34	1,40	3,03	3,18
90	1,20	1,25	2,71	2,84
95	1,08	1,13	2,43	2,55
100			2,20	2,31
105			2,00	2,09
110			1,82	1,91
115			1,67	1,75
120			1,54	1,61	3,14	3,28
130			1,31	1,37	2,67	2,80
140				1,19	2,31	2,42
150					2,01	2,11
160					1,77	1,85	3,33	3,49
170					1,57	1,64	2,95	3,10
180					1,40	1,47	2,64	2,77
190					1,26	1,32	2,37	2,49
200					1,14	1,19	2,14	2,25
210					1,03	1,08	1,95	2,04	3,39	3,56
220							1,77	1,86	3,09	3,25
230							1,63	1,71	2,82	2,97
240							1,49	1,57	2,59	2,73
250							1,38	1,45	2,39	2,51

• Esta tabla proporciona el valor de diámetro del capilar en mm y su longitud en metros, teniendo en cuenta la capacidad del compresor en Kcal/h
• Recomendaciones para la determinación del tamaño del tubo capilar La tabla considera temperatura de condensación Tc = 45 °C e intercambiador de calor en capilar.
• Incrementar la longitud 2% por cada K de aumento de temperatura de condensación.

Tabla de medida de tubo capilar R600a

T evap = -20°C T Cond = 55°C:

Capacidad de enfriamiento del compresor	Longitud in	Diámetro in
100 Btu/h	227 7/8 290 7/8 492 1/2 960 1/8 1730 2929 3/4 5163 1/4 7290 1/8	0.024 0.025 0.028 0.031 0.035 0.039 0.044 0.047
200 Btu/h	87 1/8 111 1/8 188 1/8 366 3/4 660 3/4 1119 1972 2784 3/8	0.024 0.025 0.028 0.031 0.035 0.039 0.044 0.047
300 Btu/h	45 5/8 58 1/4 98 1/2 192 346 582 7/8 1032 5/8 1457 7/8	0.024 0.025 0.028 0.031 0.035 0.039 0.044 0.047
400 Btu/h	28 35 3/4 60 1/2 117 7/8 212 3/8 359 5/8 633 3/4 894 7/8	0.024 0.025 0.028 0.031 0.035 0.039 0.044 0.047
500 Btu/h	19 24 1/8 40 7/8 79 5/8 143 1/8 243 428 1/4 504 5/8	0.024 0.025 0.028 0.031 0.035 0.039 0.044 0.047

Capilar para R600a VS R134a

• El R600a tiene un diámetro de capilar mayor o es mas corto que el R134a.
• En caso de usar un compresor de R600a con R134a y no se cambia las características del capilar, el compresor estará forzado, ya que entrara demasiado refrigerante a la succión del mismo, aumentando el consumo eléctrico.
• El compresor de r600a tiene la cilindrada mayor ya que el volumen especifico de R600a es casi el doble que el R134a.
• Los componentes eléctricos son diferentes por las precauciones de chispas de contacto.
• El R600a es químicamente inactivo en sistemas de refrigeración.
• La compatibilidad con los materiales directos es menos problemática.
• Se pueden observar algunos problemas en algunas gomas, plásticos y plásticos con cloro, sin embargo estos materiales no suelen estar presentes en los sistemas de refrigeración doméstica.

R600a se carga líquido o gaseoso:

https://www.youtube.com/watch?v=YeJsMAD9rp8&t=16s

El R600a es un refrigerante puro, por lo tanto no zeotropico, por ello se puede cargar en forma de vapor, preferiblemente tomando como referencia el peso de la carga, del equipo y no tanto la presión.

Los refrigerantes azeotropicos, son aquellos que no tienen deslizamiento, esto quiere decir que la temperatura de evaporación y condensación permanecen constante, cunado la presión no cambia. El No deslizamiento es un factor esencial, para determinar el rendimiento frigorífico de un refrigerante.

¿Cómo cargar gas refrigerante R600a?

Se debe prestar especial atención en los siguientes aspectos:

1. Desconectando la energía eléctrica, se debe conectar sin uso de soldadura, la Válvula de servicio en el tubo de carga del compresor, para así unir los Manómetros, recuerde que el refrigerante R600a es inflamable.
2. Se debe iniciar la Descarga de Gas refrigerante R600a. Seguramente tendrá que conectar una manguera mas larga, para asegurar que se descargue lejos del sitio de trabajo, así se evitan concentraciones peligrosas, sobre todo en lugares no ventilados.
3. Observe los Manómetros para asegurar que todo el R600a está fuera del equipo.
4. Espere unos minutos, para asegurarse que no haya concentraciones de R600a cerca de la zona de trabajo. Inclusive puede conectar la bomba de vacío para limpiar aún más el equipo.
5. Cortar tubos del filtro sin flama. Utiliza tu cortador de tubos para retirar el filtro, cortando también el capilar.
6. Si el proceso requiere de un cambio de compresor, corte las tuberías en frío manualmente, usando las herramientas apropiadas.
7. Ahora se realizan las reparaciones al equipo, no use herramientas de corte que puedan producir chispas, cerca de recipientes con R600a.
8. Después de la reparación, Soldar Válvula de carga, capilar, y de último filtro deshidratador.
9. Conectar manómetros, y Realizar el proceso de vacío, con la bomba.
10. Conectar la báscula electrónica para pesar la cantidad de refrigerante a suministrar.
11. Se une la manguera a la lata con R600a, prestando atención que su peso, u otro elemento no influya en el peso que registra la báscula.
12. se pone en marcha el equipo de refrigeración. Dependiendo del tipo de báscula que se use, se debe suspender manual o automáticamente la recarga, justo cuando se alcance la cantidad de refrigerante que el equipo necesita.
13. al alcanzar el valor en gramos requerido, se debe dejar trabajar el sistema por 2 minutos más, para que absorba el remanente de gas que queda en las mangueras.
14. Una vez programada la carga, no se deberá tocar ninguna manguera, hasta que termine el proceso, dado que puede variar el peso que registra la báscula.
15. Se debe comprobar el consumo eléctrico con la pinza amperimétrica, este valor de corriente debe ser menor al consumo regular del compresor, que muestra su placa.
16. Si el manómetro posee buena apreciación, debería marcar un valor para neveras cerca de -0.2 bar, o -6 pulgadas de mercurio.
17. Antes de desconectar los manómetros, se recomienda apagar el equipo, y esperar algunos minutos. De esta manera se bajan posibilidades, que al momento de desconectar los manómetros, el vacío estando encendido el sistema, succione aire exterior.
18. Sellar la válvula de servicio de recarga del compresor con el r600 á, es un paso opcional, y no tan recomendado, ya que puede ser muy peligroso, si no se tiene una herramienta adecuada, como de una pinza Pinch Off, de modo de sellar completamente la tubería, antes de aplicar flama.

¿Cómo se hace el Vacío con R600a en sistemas?

1. Para realizar el proceso de Vacío se debe de conectar una
   manguera, en la válvula de carga de compresor dirigida hacia
   el manómetro de baja, y otra manguera del manómetro de
   hacia la bomba de vacío, se procede a encender la bomba
   por un tiempo mínimo de 10 min.
2. Se deberá de revisar el indicador del manómetro de baja que
   se encuentre a -25 PSI. Una vez concluido el tiempo de vacío
   se debe evaluar que el vacío sea estable y se mantenga, se
   puede evaluar cerrando el manómetro de la bomba de vacío.

¿Cómo debe hacerse la Revisión de fugas de Gas Refrigerante R600a?

• Una vez que haya concluido la carga de Gas refrigerante se deberá a proceder a retirar todas las mangueras y revisar fugas en el sistema esto se debe hacer siguiendo las siguientes recomendaciones.
• Buscar rastros de aceite o escurrimiento en todas las uniones de unidad refrigerante y en el evaporador.
  Verificar con jabón las uniones de los diferentes tubos y en el evaporador que sean visibles.
• Con una mezcla de líquido jabonoso evaluar cada una de las uniones, retirar por ejemplo aplicar el jabón donde el tubo entra a la espuma.
• Aplicar Jabón en el tubo de ductos del gabinete, orificios del arnés ventilador en la parte del congelador .
• Si está conectado el refrigerador a la energía eléctrica solo podrás validar fugas en el tubo de descarga y condensador y uniones del filtro por la presión alta.
• Para validar Fugas en la parte de baja del circuito debe desconectar el
  refrigerador 3 minutos después podrás validar las fugas en el tubo de succión, evaporador y tubo e carga, ya que aumenta la presión en la zona de baja al estar detenido el compresor

¿Cuáles son las Normas de seguridad con el R600a?

• La principal desventaja del R600a es su inflamabilidad. Esto implica un manejo determinado y precauciones de seguridad.
• Son necesarias precauciones de seguridad en concentraciones grandes de isobutano
• Para que se produzca un accidente se tienen que cumplir dos condiciones.

A. Una es la mezcla inflamable de gas y aire.

B. Un tipo de ignición a ciertos niveles de energía o temperatura

• La carga máxima de refrigerante se fija en 150 g.
• Para que se forme una atmósfera explosiva, la concentración de gases, vapores o nieblas inflamables en el aire debe de estar dentro de un determinado rango. Dicho rango de los límites de explosividad de una sustancia inflamable está delimitado por unos límites inferiores y superiores de explosividad.
• El nivel de explosión mínimo para el R600a es aproximadamente 8 g/m3. Este valor es la concentración mínima de R600a en aire por debajo de la cual la mezcla no es explosiva.
• Si se pretende que una determinada mezcla de gases o vapores inflamables en aire no produzca una atmósfera explosiva, será necesario mantener una concentración que se mantenga por debajo del Límite Inferior de Explosividad .
• Los compresores para R600a tienen protectores internos y sistemas de arranque PTC o relés especiales
• No se puedan producir chispas cerca del compresor, ya que en caso de fugas no se puede garantizar la mezcla con el aire por debajo del límite de explosión.
• Se deben separar las cámaras que contienen los refrigerantes de los puntos que tienen elementos eléctricos de corte.
• Se deben utilizar modelos de termostatos e interruptores aislados, que eviten la entrada de R600a y que pueda alcanzar los contactos.
• El riesgo por asfixia es bajo, porque los equipos con R600a, se caracterizan por cargas de refrigerantes bajas.
• Sin embargo, para tiendas, o depósitos donde se almacenen recipientes con cantidades altas de refrigerante R600a, se debe tomar en cuenta que a elevadas concentraciones del refrigerante en el ambiente causadas por una fuga puede causar asfixia por desplazamiento del aire. Los síntomas pueden incluir la pérdida de la consciencia o de la movilidad.

¿Qué Herramientas se usan en refrigeración con R600a?

• Manómetros para R600a con buena apreciación de medida en presiones negativas.
• Pinzas de Perforación
• Bomba de vacío.
• Acople para Lata de refrigerante.
• Bascula de electrónica.
• Elementos de seguridad.
• Pinzas Pinch-off

¿Cuáles son los riesgos de Manipular el Refrigerante R600a?

• INHALACIÓN: El producto puede ser levemente irritante para las membranas mucosas. A altas concentraciones puede ocasionar somnolencia. A muy altas concentraciones, puede fungir como un asfixiante y ocasionar dolor de cabeza, mareo, somnolencia, excitación, salivación excesiva, vómito y
  pérdida del conocimiento.
• CONTACTO CON LA PIEL: No se esperan lesiones debido al gas. El líquido puede ocasionar quemaduras por congelamiento, que son una lesión similar a la quemadura térmica.
• CONTACTO OCULAR: El isobutano es relativamente no irritante para los ojos, sin embargo, el líquido puede ocasionar quemaduras por congelamiento

¿Que Aceite usa el R600a?

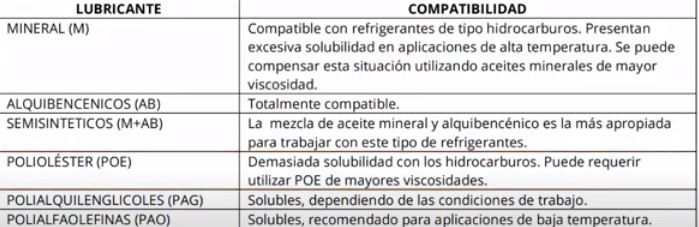

En la siguiente tabla se muestra el excelente comportamiento de aceites usados en refrigeración con el R600a.

Tipo de Aceite	Compatibilidad con el R600a
Aceite Mineral	Compatibilidad con el R600a. Alta solubilidad en aplicaciones de alta temperatura. Es recomendable usar aceites de mayor viscosidad para compensar la alta solubilidad.
Aceite Alquinbenceno	Excelente compatibilidad con el R600a
Aceite Semisintético o mezclas entre aceite mineral y alquinbenceno	Es apropiada para trabajar con el refrigerante R600a
Aceite POE	Alta viscosidad, puede necesitar trabajar con aceites de mayor viscosidad
Aceite PAG	Solubles, aunque hay dependencia de las condiciones de trabajo.
Aceite PAO	Recomendado para aplicaciones de baja temperatura

¿Necesita aprender Gratis todo sobre refrigerantes?

TIPOS DE GASES REFRIGERANTES
