El R448A es un refrigerante formado por la mezcla de los gases R32,R1234ze, R134a, R125, R1234yf sustituto directo de los gases R404A y R507 en equipos existentes.
| Composición del R448A | % en Peso |
| R-32 | 26% |
| R-1234ze | 7% |
| R-134a | 21% |
| R-125 | 26% |
| R-1234yf | 20% |
Tabla Temperatura Presión de trabajo del R-448A?
En la siguiente tabla se muestra la presión absoluta del R-448A según la temperatura.
| Temperatura del R-448A °C | Temperatura del R-448A °F | Presión del R-448A Líquido Absoluta | Presión del R-448A Vapor Absoluta |
| -50°C | -58°F | 0.77bar | 0.55bar |
| -46°C | -50,8°F | 0.94bar | 0.69bar |
| -42°C | -43,6°F | 1.15bar | 0.85bar |
| -38°C | -36,4°F | 1.38bar | 1.04bar |
| -34°C | -29,2°F | 1.65bar | 1.26bar |
| -30°C | -22°F | 1.96bar | 1.51bar |
| -26°C | -14,8°F | 2.31bar | 1.80bar |
| -22°C | -7,6°F | 2.71bar | 2.13bar |
| -18°C | -0,4°F | 3.15bar | 2.50bar |
| -14°C | 6,8°F | 3.66bar | 2.93bar |
| -10°C | 14°F | 4.22bar | 3.41bar |
| -6°C | 21,2°F | 4.84bar | 3.94bar |
| -2°C | 28,4°F | 5.53bar | 4.54bar |
| 2°C | 35,6°F | 6.29bar | 5.2bar |
| 6°C | 42,8°F | 7.13bar | 5.95bar |
| 10°C | 50°F | 8.04bar | 6.76bar |
| 14°C | 57,2°F | 9.05bar | 7.66bar |
| 18°C | 64,4°F | 10.14bar | 8.64bar |
| 22°C | 71,6°F | 11.33bar | 9.72bar |
| 26°C | 78,8°F | 12.61bar | 10.89bar |
| 30°C | 86°F | 14.01bar | 12.18bar |
| 34°C | 93,2°F | 15.51bar | 13.57bar |
| 38°C | 100,4°F | 17.12bar | 15.08bar |
| 42°C | 107,6°F | 18.86bar | 16.72bar |
| 46°C | 114,8°F | 20.73bar | 18.49bar |
| 50°C | 122°F | 22.72bar | 20.91bar |
- Para determinar la presión del r-448A en la parte de baja del circuito, busque en la tabla la temperatura del evaporador en la columna de liquido.
- Así por ejemplo para una temperatura de -10°C la presión absoluta del sistema es de 4.22 bar.
- Para determinar la presión del manómetro se debe tomar en cuenta que:
- P manómetro = P Absoluta – P atmósferica
- P manómetro = 4.22 bar – 1 bar = 3.22 bar.
- P manómetro = 3.22 bar (47.33 psig)
Presiones Manométricas del R448A:
Esta tabla arroja valores directos no requiere realizar algun calculo, porque toma como referencia la presión atmosférica al nivel del mar.
| °C | °F | Presión Líquido | Presión Vapor | Presión Líquido | Presión Vapor | Presión Líquido | Presión Vapor |
| -50°C | -58°F | -0,23 barg | -0,45 barg | -3,38 psig | -6,62 psig | -23,23 KPa | -45,45 KPa |
| -46°C | -50,8°F | -0,06 barg | -0,31 barg | -0,88 psig | -4,56 psig | -6,06 KPa | -31,31 KPa |
| -42°C | -43,6°F | 0,15 barg | -0,15 barg | 2,21 psig | -2,21 psig | 15,15 KPa | -15,15 KPa |
| -38°C | -36,4°F | 0,38 barg | 0,04 barg | 5,59 psig | 0,59 psig | 38,38 KPa | 4,04 KPa |
| -34°C | -29,2°F | 0,65 barg | 0,26 barg | 9,56 psig | 3,82 psig | 65,65 KPa | 26,26 KPa |
| -30°C | -22°F | 0,96 barg | 0,51 barg | 14,11 psig | 7,50 psig | 96,96 KPa | 51,51 KPa |
| -26°C | -14,8°F | 1,31 barg | 0,80 barg | 19,26 psig | 11,76 psig | 132,31 KPa | 80,80 KPa |
| -22°C | -7,6°F | 1,71 barg | 1,13 barg | 25,14 psig | 16,61 psig | 172,71 KPa | 114,13 KPa |
| -18°C | -0,4°F | 2,15 barg | 1,50 barg | 31,61 psig | 22,05 psig | 217,15 KPa | 151,50 KPa |
| -14°C | 6,8°F | 2,66 barg | 1,93 barg | 39,10 psig | 28,37 psig | 268,66 KPa | 194,93 KPa |
| -10°C | 14°F | 3,22 barg | 2,41 barg | 47,33 psig | 35,43 psig | 325,22 KPa | 243,41 KPa |
| -6°C | 21,2°F | 3,84 barg | 2,94 barg | 56,45 psig | 43,22 psig | 387,84 KPa | 296,94 KPa |
| -2°C | 28,4°F | 4,53 barg | 3,54 barg | 66,59 psig | 52,04 psig | 457,53 KPa | 357,54 KPa |
| 2°C | 35,6°F | 5,29 barg | 4,20 barg | 77,76 psig | 61,74 psig | 534,29 KPa | 424,20 KPa |
| 6°C | 42,8°F | 6,13 barg | 4,95 barg | 90,11 psig | 72,77 psig | 619,13 KPa | 499,95 KPa |
| 10°C | 50°F | 7,04 barg | 5,76 barg | 103,49 psig | 84,67 psig | 711,04 KPa | 581,76 KPa |
| 14°C | 57,2°F | 8,05 barg | 6,66 barg | 118,34 psig | 97,90 psig | 813,05 KPa | 672,66 KPa |
| 18°C | 64,4°F | 9,14 barg | 7,64 barg | 134,36 psig | 112,31 psig | 923,14 KPa | 771,64 KPa |
| 22°C | 71,6°F | 10,33 barg | 8,72 barg | 151,85 psig | 128,18 psig | 1043,33 KPa | 880,72 KPa |
| 26°C | 78,8°F | 11,61 barg | 9,89 barg | 170,67 psig | 145,38 psig | 1172,61 KPa | 998,89 KPa |
| 30°C | 86°F | 13,01 barg | 11,18 barg | 191,25 psig | 164,35 psig | 1314,01 KPa | 1129,18 KPa |
| 34°C | 93,2°F | 14,51 barg | 12,57 barg | 213,30 psig | 184,78 psig | 1465,51 KPa | 1269,57 KPa |
| 38°C | 100,4°F | 16,12 barg | 14,08 barg | 236,96 psig | 206,98 psig | 1628,12 KPa | 1422,08 KPa |
| 42°C | 107,6°F | 17,86 barg | 15,72 barg | 262,54 psig | 231,08 psig | 1803,86 KPa | 1587,72 KPa |
| 46°C | 114,8°F | 19,73 barg | 17,49 barg | 290,03 psig | 257,10 psig | 1992,73 KPa | 1766,49 KPa |
| 50°C | 122°F | 21,72 barg | 19,91 barg | 319,28 psig | 292,68 psig | 2193,72 KPa | 2010,91 KPa |
¿Cuáles son las características del R-448A?
- El R-448A no es inflamable clasificación A1.
- El R-448A no es tóxico clasificación L1.
- El R-448A no daña la capa de ozono.
- El gas refrigerante R-448A tiene un potencial de calentamiento global GWP de 1387.
- El R-448A es un sustituto directo drop in de los gases R-404A y R-507 en equipos que están funcionando con temperatura media y baja del evaporador.
- Diseñado para equipos con compresor de desplazamiento positivo y expansión
directa. - El R-448A es compatible con componentes y juntas de un equipo que trabaja con R404A y R507.
- El R448A trabaja con aceite del tipo POE.
- El gas refrigerante R448A ofrece una mayor eficiencia que el R-449A y R-407F en aplicaciones de media y baja temperatura.
- El R448A no requiere inyección de líquido para enfriamiento del compresor, debido a la baja temperatura de descarga, a diferencia del R-407F.
- El R-448A posee deslizamiento, esto quiere decir que su temperatura cambia mientras se encuentra cambiando de fase.
- Es recomendable hacer la carga del r-448A en fase liquida.

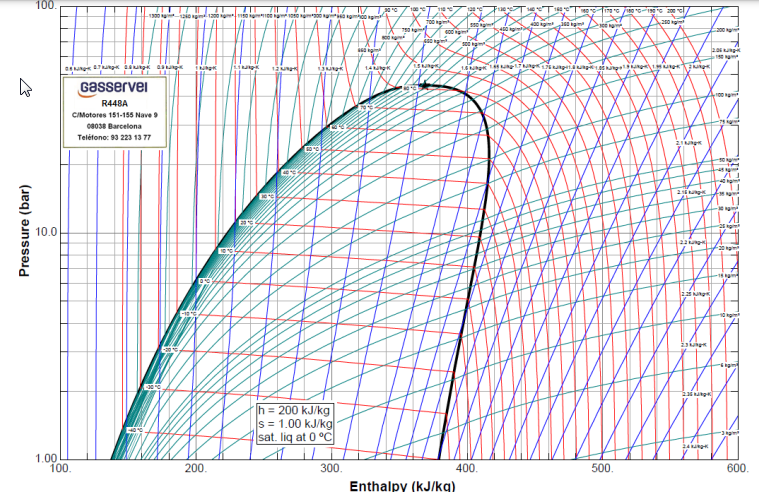

¿Como es el Diagrama de Mollier del R-448A?
¿Cuales gases compiten con el R-448A?
Principalmente la competencia del r-448A son los gases R422A, R407A y R407F. En los siguientes vídeos preparados por conforempresarial podemos ver algunas de las características principales de estos competidores.
