El R22 es un gas puro no mezcla de gases, que hace poco tiempo era el refrigerante más utilizado en equipos de aire acondicionado y sistemas de refrigeración de alta, media y baja temperatura. Actualmente está prohibido su distribución por afectar la capa de ozono
Tabla Presión Temperatura R22
La Tabla Presión Temperatura R22 manómetrica es:
°F | °C | Presión psi |
-20 °F | -28.9 °C | 10.2 psi |
-15 °F | -26.1 °C | 13.2 psi |
-10 °F | -23.3 °C | 16.5 psi |
-5 °F | -20.6 °C | 20.1 psi |
0 °F | -17.8 °C | 24 psi |
5 °F | -15 °C | 28.3 psi |
10 °F | -12.2 °C | 32.8 psi |
15 °F | -9.4 °C | 37.8 psi |
20 °F | -6.7 °C | 43.1 psi |
25 °F | -3.9 °C | 48.8 psi |
30 °F | -1.1 °C | 55 psi |
35 °F | 1.7 °C | 61.5 psi |
40 °F | 4.4 °C | 68.5 psi |
45 °F | 7.2 °C | 76.0 psi |
50 °F | 10 °C | 84 psi |
55 °F | 12.8 °C | 92.6 psi |
60 °F | 15.6 °C | 102 psi |
65 °F | 18.3 °C | 111 psi |
70 °F | 21.1 °C | 121 psi |
75 °F | 23.9 °C | 132 psi |
80 °F | 26.7 °C | 144 psi |
85 °F | 29.4 °C | 156 psi |
90 °F | 32.2 °C | 168 psi |
95 °F | 35 °C | 182 psi |
100 °F | 37.8 °C | 196 psi |
105 °F | 40.6 °C | 211 psi |
Tabla de presión r22 alta y baja: ¿Como usarla?
Para conocer los valores de presión que debería tener el circuito de refrigeración se debe conocer la temperatura requerida en el evaporador, y la temperatura del medio ambiente exterior:
°F | °C | Presión bar |
-20 °F | -28.9 °C | 0.69 bar |
-15 °F | -26.1 °C | 0.89 bar |
-10 °F | -23.3 °C | 1.1 bar |
-5 °F | -20.6 °C | 1.3 bar |
0 °F | -17.8 °C | 1.6 bar |
5 °F | -15 °C | 1.9 bar |
10 °F | -12.2 °C | 2.2 bar |
15 °F | -9.4 °C | 2.5 bar |
20 °F | -6.7 °C | 2.9 bar |
25 °F | -3.9 °C | 3.3 bar |
30 °F | -1.1 °C | 3.7 bar |
35 °F | 1.7 °C | 4.1 bar |
40 °F | 4.4 °C | 4.6 bar |
45 °F | 7.2 °C | 5.1 bar |
50 °F | 10 °C | 5.7 bar |
55 °F | 12.8 °C | 6.2 bar |
60 °F | 15.6 °C | 6.9 bar |
65 °F | 18.3 °C | 7.5 bar |
70 °F | 21.1 °C | 8.2 bar |
75 °F | 23.9 °C | 8.9 bar |
80 °F | 26.7 °C | 9.7 bar |
85 °F | 29.4 °C | 10.05 bar |
90 °F | 32.2 °C | 11.03 bar |
95 °F | 35 °C | 12.03 bar |
100 °F | 37.8 °C | 13.02 bar |
105 °F | 40.6 °C | 14.02 bar |
°F | °C | Presión KPa |
-20 °F | -28.9 °C | 69.38 KPa |
-15 °F | -26.1 °C | 89.79 KPa |
-10 °F | -23.3 °C | 112 KPa |
-5 °F | -20.6 °C | 136 KPa |
0 °F | -17.8 °C | 163 KPa |
5 °F | -15 °C | 192 KPa |
10 °F | -12.2 °C | 223 KPa |
15 °F | -9.4 °C | 257 KPa |
20 °F | -6.7 °C | 293 KPa |
25 °F | -3.9 °C | 331 KPa |
30 °F | -1.1 °C | 374 KPa |
35 °F | 1.7 °C | 418 KPa |
40 °F | 4.4 °C | 465 KPa |
45 °F | 7.2 °C | 517 KPa |
50 °F | 10 °C | 571 KPa |
55 °F | 12.8 °C | 629 KPa |
60 °F | 15.6 °C | 693 KPa |
65 °F | 18.3 °C | 755 KPa |
70 °F | 21.1 °C | 823 KPa |
75 °F | 23.9 °C | 897 KPa |
80 °F | 26.7 °C | 979 KPa |
85 °F | 29.4 °C | 1061 KPa |
90 °F | 32.2 °C | 1142 KPa |
95 °F | 35 °C | 1238 KPa |
100 °F | 37.8 °C | 1333 KPa |
105 °F | 40.6 °C | 1435 KPa |
Aquí Curso GRATIS de gases refrigerantes
Presión de baja del R22:
Sí por ejemplo se requiere en el evaporador una temperatura de -20°C la presión que debe marcar el equipo, estando encendido debería ser de 20 psi
¿Cuantos psi lleva un aire acondicionado r22?
Para una temperatura de evaporación del r22 de 4.4°C de la tabla se obtiene una presión promedio de 68.5 psi.
La cantidad de gramos que debe suministrarse va a depender del tamaño del equipo, pero una vez encendido el aire acondicionado, se debe buscar en el manometro de baja una presión cerca de 68.5 psig.
Presión de alta del R22:
Para conocer la presión que deberia marcar el manometro de alta, conectado al condensador, se toma en cuenta la temperatura del ambiente aumentada en 15
Así por ejemplo sí el equipo esta trabajando en una localidad cuya temperatura del ambiente externo es 25°C se tiene:
- Temperatura de condensación = Temperatura ambiente + 15°C
- Temperatura de condensación= 25°C + 15°C = 40°C
Con el valor de 40°C se busca en la tabla la presión de condensación en este caso aproximadamente 211 psig.
Presión del R22 con el equipo apagado:
Cuando el equipo esta apagado, la presión alta es igual a la baja, ya que el com presor no esta succionando ni descargando gas. Con la temperatura del medio ambiente exterior, por ejemplo 25°C se busca en la tabla la presión en este caso el resultado es aproximadamente 140 psig.
tabla presión temperatura r22 pdf
Gas r22 ¿Por qué debe ser sustituido?
- El gas R22 esta presente en equipos con años de servicio eficiente, y con vida util de trabajo por delante. Pero al funcionar con este gas, son maquinas con inconvenientes para la recarga futura de refrigerante, por estar actualmente su utilización prohibida, debido a provocar el agotamiento de la capa de ozono.
- Los propietarios de equipos están buscando modernizar sus sistemas, con la utilización de un refrigerante alternativo, que permita la utilización de los sistemas por más años.

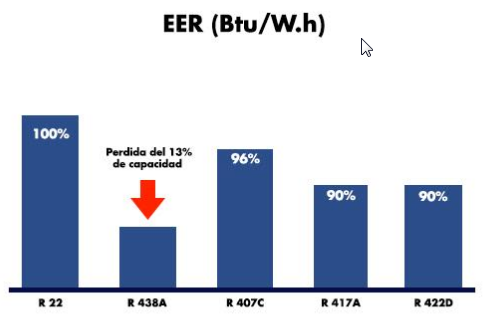

¿Cuál es el Mejor reemplazo del gas refrigerante R22?
El mejor reemplazo del R22 es el R407C, sin embargo es importante tomar en cuenta las siguientes consideraciones:
- En equipos de aire acondicionado, la alternativa más probable para una modificación es el refrigerante R-407C.
- Debe saber que hay una pequeña penalización en capacidad y eficiencia.
- Debe realizarse un cambio de aceite, ya que el R407C trabaja con aceite POE.
- Para equipos de media y baja temperatura es más recomendable el cambio por R407A.
- El cambio a R407A requiere cambio de aceite ya que trabaja con aceite POE.
- Tanto con R-407A y R-407C los caudales másicos son muy similares al R-22, y pocas veces requiere cambio de la válvula de expansión original.
- El R-407C se distribuye ampliamente y tiene un precio razonable. Como tal, la industria ha visto al R-407C como el reemplazo más común del R-22 en aplicaciones de enfriamiento de confort.
- El R417A también es una alternativa valida de recambio, y no necesita de cambio de aceite, ni de componentes aunque la penalización de capacidad de enfriamiento y eficiencia es mayor comparada al R407C..
- El refrigerante R-434A es un reemplazo del r22 sin cambio de aceite ni componentes del equipo, pero con disminución de capacidad notable.
- Otra alternativa de recambio del refrigerante R22 muy utilizada es el R422D.
- El gas R422D tiene la ventaja de no necesitar cambio de aceite del sistema, como desventaja tiene un GWP mayor a 2500 lo cual puede perjudicar grandes cargas en años posteriores, además de una perdida de rendimiento del 10%.
- El refrigerante reemplazo R-438A es compatible con los lubricantes minerales alquilbencenicos y poliolester, por ello la sustitución no requiere cambio de lubricante en la mayoría de los casos, tampoco cambio de partes del equipo, pero como desventaja una mayor perdida de eficiencia.
- Algunos sellos de elastómero tienden a tener fugas después de realizar una cambio de refrigerante, porque el R-22 tiene la influencia de hinchamiento más agresiva en estos sellos, por lo que después de la conversión, el sello s encogerá efectivamente.
- Para evitar cualquier fuga después de la conversión, se recomienda reemplazar todos los sellos de elastómero.
- Otro refrigerante sustituto del gas r22,, es el refrigerante R422A.
- El R422A, es una mezcla no azeotrópica, recomendado para sustituir al r22, en aplicaciones de baja y media temperatura.
- El refrigerante R422A, es Compatible con los lubricantes nuevos, y tradicionales, incluidos el aceite mineral, el aceite alquil benceno, y el aceite polio éster POE, por ello en la mayoría de reconversiones, no es necesario el cambio de aceite El R422A, tiene un potencial de calentamiento global GWP de 3143, esto afecta su disponibilidad en el corto plazo.
- Sus valores de eficiencia a baja temperatura son aceptables.
Gas r 22 ¿Que debe saber de sus principales sustitutos?
Sustituto del R22 Refrigerante R407C
Sustituto del R22 Gas R407A
Sustituto del r22 Refrigerante R407F
Sustituto del R22 Gas R417A
Sustituto del R22 Gas R422A
Sustituto del r22 Gas refrigerante R422d
Gas para aire acondicionado R22 y sus Tubos Capilares para varias aplicaciones:
A continuación tenemos una tabla con algunas recomendaciones para tubo capilar con R22.
Potencia Compresor HP | Aplicación | Diámetro in | Longitud m |
1/4 | HBP | 0,050 | 3,0 |
1/4 | MBP | 0,036 | 2,5 |
1/3 | HBP | 0,050 | 2,0 |
1/3 | MBP | 0,042 | 3,0 |
1/2 | HBP | 0,050 | 1,5 |
1/2 | MBP | 0,042 | 2,0 |
1 | HBP | 0,064 | 1,5 |
1 | MBP | 0,050 | 2,0 |
1 1/4 | HBP | 0,064 | 1,5 |
1 1/4 | MBP | 0,064 | 1,0 |
1 1/4 | HBP | 0,064 | 1,5 |
1 1/4 | MBP | 0,064 | 1,0 |
Aplicaciones | temp. evaporación | temp. Condensación |
LBP | -23,3 °C | 54,4 °C |
MBP | -6,7 °C | 54,4 °C |
HBP | 7,2 °C | 54,4 °C |
Capilar Diámetro/longitud Según Capacidad Btu/h | Temperatura Evaporador -10 °F | Temperatura Evaporador 25 °F | Temperatura Evaporador 45 °F |
750 Btu/h | 0.028″ – 15 ft | 0.028″ – 14 ft | 0.028″ – 13½ ft |
1,000 Btu/h | 0.028″ – 8 ft | 0.028″ – 7½ ft | 0.028″ – 7 ft |
1,250 Btu/h | 0.028″ – 5 ft | 0.028″ – 4½ ft ft | 0.028″ – 4½ |
1,500 Btu/h | 0.031″ – 6 ft | 0.031″ – 5½ ft | 0.031″ – 5 ft |
2,000 Btu/h | 0.040″ – 13 ft | 0.040″ – 12½ ft | 0.040″ – 12 ft |
3,000 Btu/h | 0.040″ – 5½ ft | 0.040″ – 5 ft | 0.040″ – 5 ft |
4,000 Btu/h | 0.052″ – 13 ft | 0.052″ – 12 ft | 0.052″ – 11½ ft |
6,000 Btu/h | 0.052″ – 5½ ft | 0.052″ – 5 ft | 0.052″ – 5 ft |
8,000 Btu/h | 0.064″ – 9 ft | 0.064″ – 8½ ft | 0.064″ – 8½ ft |
10,000 Btu/h | 0.064″ – 5½ ft | 0.064″ – 5½ ft | 0.064″ – 5 ft |
12,000 Btu/h | 0.064″ – 4 ft | 0.052″ – 5 ft (2) | 0.052″ – 5 ft (2) |
Recomendaciones para la determinación del tamaño del tubo capilar con R22.
- La tabla considera temperatura de condensación Tc = 45 °C e intercambiador de calor en capilar.
- Si usted lo considera Incrementar longitud 2% por cada °K de aumento de temperatura de condensación, en lugares extremos.
- En función de la capacidad de refrigeración del compresor, la tabla proporciona el diámetro en mm y la longitud del capilar en metros.
Longitud Capilar metros | 0,6 mm | 0,6 mm | 0,7 mm | 0,7 mm | 0,8 mm | 0,8 mm | 0,9 mm | 0,9 mm |
kcal/h | -30 °C | -23,3 °C | -30 °C | -23,3 °C | -30 °C | -23,3 °C | -30 °C | -23,3 °C |
100 | 2,63 m | 2,76 m | ||||||
120 | 1,81 | 1,90 | ||||||
130 | 1,54 | 1,62 | ||||||
140 | 1,33 | 1,39 | 3,06 | 3,20 | ||||
150 | 1,15 | 1,21 | 2,66 | 2,79 | ||||
160 | 1,01 | 1,06 | 2,33 | 2,45 | ||||
170 | 2,07 | 2,17 | ||||||
180 | 1,84 | 1,93 | ||||||
190 | 1,65 | 1,73 | 3,42 | 3,58 | ||||
200 | 1,49 | 1,56 | 3,08 | 3,23 | ||||
215 | 1,29 | 1,35 | 2,65 | 2,78 | ||||
230 | 1,12 | 1,18 | 2,31 | 2,42 | ||||
245 | 0,99 | 1,04 | 2,03 | 2,13 | ||||
260 | 1,80 | 1,89 | 3,42 | 3,59 | ||||
275 | 1,60 | 1,68 | 3,05 | 3,20 | ||||
300 | 1,34 | 1,41 | 2,55 | 2,68 | ||||
320 | 1,17 | 1,23 | 2,23 | 2,35 | ||||
340 | 1,04 | 1,09 | 1,97 | 2,07 | ||||
360 | 1,75 | 1,84 | ||||||
380 | 1,57 | 1,65 | ||||||
400 | 1,41 | 1,48 | ||||||
450 | 1,11 | 1,17 |
Longitud Capilar metros | 1 mm | 1 mm | 1,2 mm | 1.2 mm | 1,5 mm | 1.5 mm |
kcal/h | -30 °C | -23,3 °C | -30 °C | -23,3 °C | -30 °C | -23,3 °C |
340 | 3,53 m | 3,70 m | ||||
360 | 3,13 | 3,29 | ||||
380 | 2,80 | 2,94 | ||||
400 | 2,52 | 2,64 | ||||
450 | 1,97 | 2,07 | ||||
500 | 1,58 | 1,66 | ||||
550 | 1,30 | 1,36 | 3,56 | 3,74 | ||
600 | 1,08 | 1,14 | 2,96 | 3,11 | ||
650 | 0,92 | 0,96 | 2,50 | 2,63 | ||
700 | 2,14 | 2,25 | ||||
750 | 1,85 | 1,95 | ||||
800 | 1,62 | 1,70 | ||||
850 | 1,42 | 1,50 | ||||
900 | 1,26 | 1,33 | ||||
950 | 1,13 | 1,18 | ||||
1000 | 1,01 | 1,06 | 3,58 | 3,68 | ||
1100 | 2,97 | 3,01 | ||||
1200 | 2,51 | 2,50 | ||||
1300 | 2,14 | 2,11 | ||||
1400 | 1,85 | 1,80 | ||||
1500 | 1,62 | 1,56 | ||||
1600 | 1,43 | 1,36 |
Tabla capilares con R22 Aplicaciones de alta temperatura:
Longitud Capilar metros | 0,7 mm | 0.7 mm | 0,8 mm | 0.8 mm | 0,9 mm | 0.9 mm | 1 mm | 1 mm |
kcal/h | 5 °C | 7,2 °C | 5 °C | 7,2 °C | 5 °C | 7,2 °C | 5 °C | 7,2 °C |
100 | ||||||||
120 | 4,54 | 4,68 | ||||||
130 | 3,90 | 4,02 | ||||||
140 | 3,36 | 3,47 | ||||||
150 | 2,92 | 3,03 | ||||||
160 | 2,59 | 2,68 | ||||||
170 | 2,29 | 2,37 | 4,67 | 4,82 | ||||
180 | 2,04 | 2,11 | 4,16 | 4,30 | ||||
190 | 1,83 | 1,89 | 3,73 | 3,88 | ||||
200 | 1,66 | 1,72 | 3,40 | 3,52 | ||||
215 | 1,43 | 1,49 | 2,94 | 3,04 | ||||
230 | 1,25 | 1,30 | 2,56 | 2,65 | 4,79 | 4,95 | ||
245 | 1,09 | 1,14 | 2,26 | 2,35 | 4,26 | 4,41 | ||
260 | 1,01 | 2,01 | 2,09 | 3,79 | 3,92 | |||
275 | 1,80 | 1,87 | 3,38 | 3,50 | ||||
300 | 1,50 | 1,56 | 2,83 | 2,94 | 5,00 | |||
320 | 1,31 | 1,37 | 2,50 | 2,60 | 4,40 | 4,55 | ||
340 | 1,16 | 1,22 | 2,21 | 2,30 | 3,89 | 4,02 | ||
360 | 1,04 | 1,09 | 1,97 | 2,05 | 3,46 | 3,58 | ||
380 | 1,76 | 1,83 | 3,12 | 3,24 | ||||
400 | 1,58 | 1,65 | 2,82 | 2,93 | ||||
450 | 1,25 | 1,31 | 2,22 | 2,31 | ||||
500 | 1,05 | 1,78 | 1,86 | |||||
550 | 1,47 | 1,54 | ||||||
600 | 1,23 | 1,29 | ||||||
650 | 1,03 | 1,09 |
Longitud Capilar metros | 1,2 nn | 1.2 nn | 1,5 nn | 1.5 mm |
kcal/h | 5 °C | 7,2 °C | 5 °C | 7,2 °C |
500 | 4,76 m | 4,93 m | ||
550 | 3,96 | 4,11 | ||
600 | 3,32 | 3,45 | ||
650 | 2,82 | 2,93 | ||
700 | 2,41 | 2,52 | ||
750 | 2,09 | 2,18 | ||
800 | 1,84 | 1,93 | ||
850 | 1,63 | 1,71 | ||
900 | 1,44 | 1,52 | 4,87 | |
950 | 1,28 | 1,35 | 4,36 | 4,53 |
1000 | 1,15 | 1,21 | 3,92 | 4,07 |
1100 | 3,21 | 3,35 | ||
1200 | 2,71 | 2,84 | ||
1300 | 2,30 | 2,41 | ||
1400 | 1,96 | 2,06 | ||
1500 | 1,69 | 1,78 | ||
1600 | 1,46 | 1,55 |
