El Diagrama de un chiller o esquema de distribución del sistema de agua helada, nos permite conocer la estrategia usada por el diseñador para adaptar la instalación a las diferentes demandas.

Si desea participar en nuestro programa de formación especializado en chillers todo en español visite nuestra web Curso de Chiller del Menú. Para países de idioma inglés tenemos la opción de formación en Chiller Training

El chiller básicamente se usa en dos tipos de instalaciones, para acondicionamiento de ambiente en locales y para suministro de enfriamiento para algún proceso industrial.

La instalación se diseña para una carga térmica máxima, pero no siempre se necesita tales requerimientos. Además en aplicaciones habituales no todos los puntos necesitan las 24 horas el agua helada entonces el diseñador debe tomar todos estos aspectos en la distribución.

Diagrama de Un Chiller en funcionamiento:  Manejo de Agua Helada

Para entender cómo trabaja un circuito de agua helada primero debemos conocer algunos conceptos fundamentales que nos van a facilitar comprender algunas estrategias de control usadas en estas instalaciones

Los componentes fundamentales de un sistema de distribución de agua helada son:

Bombas Primarias:

Son los equipos encargados de suministrar el agua directamente al chiller. En una instalación debe ser el primer componente a funcionar antes de encender el chiller, porque nos garantiza la carga térmica en el evaporador de la enfriadora.

Son bombas del tipo centrífugo, por lo general se cuenta con varias aunque depende del valor de carga térmica de la instalación.

Tuberías Sistema de agua helada del circuito primario.

Son las tuberías que comunican el chiller con el sistema de bombas secundarios. Por lo general son las de mayor diámetro. Deben ser seleccionadas cuidadosamente con los demás componentes del circuito.

Bombas secundarias

Son las bombas encargadas de suministrar el agua helada a la aplicación, usualmente están conectadas a motores con variador de frecuencia, para regular el suministro a los caudales necesarios.

Tuberías sistema de agua helada secundario

Son las tuberías que van desde la estación de bombas secundarias hasta la aplicación. Deben ser cuidadosamente diseñadas para garantizar los caudales necesarios en cada punto.

Unidades terminales:

Son el destino final del agua helada, pueden ser unidades manejadoras de aire, fan coils en sistemas de aire acondicionado, o máquinas en un proceso industrial.

Bombas de Condensado:

Cuando el chiller es enfriado con agua, se necesita un sistema de bombas encargadas de llevar esta agua al condensador del chiller hasta la torre de enfriamiento.

Separador de aire:

Sin la presencia de un separador de aire, la relación de la mezcla de aire y agua que se bombea va caer la capacidad de transferencia de calor, logrando que el aire actue como aislante

La acumulación de aire en las tuberías  especialmente en las partes más altas del sistema es un inconveniente que se debe resolver de modo de evitar perdidas energéticas en la instalación.

El aire dentro de la tubería actúa como un aislante que perjudica el intercambio entre el agua helada  y la carga térmica perjudicando el enfriamiento.

Todo aquel punto donde se tenga un volumen mayor del aire será más fácil para la separación del agua.

En una distribución de agua helada la mejor localización del separador de aire es en la línea de retorno (temperatura más alta), pero antes de la bomba de agua (baja presión) como se observa en el esquema.

Tanque de Expansión:

Tiene la función de absorber los cambios  de volumen del agua/solución  del circuito al variar su temperatura, manteniendo la presión entre límites establecidos, bajando pérdidas y reposiciones no necesarias de líquido.

Tanque de Agua helada:

En muchas instalaciones se necesitara un tanque acumulador de agua helada para garantizar los caudales que requiere el chiller.   Este depósito debe estar instalado correctamente para evitar que la concentración del agua sea uniforme dentro de él.  Se debe colocar con mejor opción en el retorno del sistema.

Funcionamiento del Sistema de Distribución de agua helada:

Clase Uno Funcionamiento de Diagrama de instalación de Chiller

Clase Dos Funcionamiento de Diagrama de instalación de Chiller

Clase Tres Funcionamiento de Diagrama de instalación de Chiller

Clase Cuatro Funcionamiento de Diagrama de instalación de Chiller

Si buscamos Como elegir un Aire Acondicionado, que mejor se adapte a nuestras necesidades y presupuesto, debemos tomar en cuenta las siguientes consideraciones:

¿Cuál Modelo de Aire Acondicionado Seleccionar?

Existen varios tipos de aire acondicionado, de los cuales se puede seleccionar cual se ajusta mejor a las necesidades del usuario.

Aire Acondicionado Modelo de Ventana:

Desventajas de Seleccionar el Aire Acondicionado de Ventana:

• Se necesita abrir un agujero en la pared donde es instalado.
• Para su instalación, se necesita una persona con conocimientos como albañil, y electricidad.
• La capacidad mas frecuente esta por debajo de 24000 Btu/hora. Para su primera instalación, se requiere de un electricista y albañil.
• Las dimensiones de un equipo de aire acondicionado de ventana, es de 19 de largo, 21.5 de ancho y 14 de alto, medida en pulgadas.
• El ruido del equipo es una preocupación.

Ventajas de Seleccionar el Aire Acondicionado de Ventana:

• Existen modelos de hasta 5000 Btu/hora.
• No se requiere un técnico en refrigeración para su instalación.
• El costo de estos equipos en capacidades de 12000 BTU/hora, están cercanos a los 350 dólares.
• Es un modelo totalmente hermético, no requiere de intervención del sistema de refrigeración.
• Puede ofrecer Aire limpio, con un sistema de ionizador de aire, que elimina el polen, y las impurezas.

Aire Acondicionado Modelo Split:

Se caracteriza por trabajar con un sistema separados es dos partes, encontramos en la primera unidad al evaporador, y en la segunda unidad, se ubica el compresor, condensador y capilar. Las dos partes están unidas por tuberías de cobre aisladas.

desventajas de seleccionar un aire acondicionado tipo split:

• Las instalaciones de un aire acondicionado split, requieren de un técnico especializado.
• El precio para una potencia de 12000 Btu/hora oscila en 600 dólares.
• El aire acondicionado split, no permite la renovación del aire interior, por nuevo aire exterior.

ventajas de seleccionar un aire acondicionado split:

• Son equipos generalmente silenciosos.
• La configuración del equipo split, permite alejar el ruido del compresor, y la salida de aire caliente para la condensación hacia el exterior.
• Generalmente Hay equipos desde 9000 Btu/hora hasta 60000 Btu/hora.
• La Organización de Consumidores y Usuarios (OCU) ha galardonado al aire acondicionado split DAIKIN FTXM25N / RXM25N9, como la mejor opción para una buena compra calidad-precio.

Aire Acondicionado Modelo Multisplit:

El aire acondicionado multisplit, opera con el mismo principio del equipo Mini splitt, con la diferencia que se tienen varias unidades evaporadoras, con una sola unidad condensadora en el exterior.

La idea es acondicionar varias habitaciones con el mismo equipo, de manera de centralizar el funcionamiento y mantenimiento de condensador, compresor y capilar.

Aire Acondicionado Modelo Portátil:

Este tipo de aire acondicionado, sólo se recomienda cuando no se desea realizar una inversión en instalaciones fija, por solo utilizarse el equipo de forma provisional, o en determinadas épocas del año.

desventajas de seleccionar el AIRE ACONDICIONADO PORTÁTIL:

• Son equipos de baja capacidad de enfriamiento, generalmente de menos de 18000 Btu/hora.
• Es recomendable antes de la selección de un aire acondicionado portátil , tener en cuenta, que estos equipos necesitan de una salida de aire caliente, encargada de refrescar al condensador, y también necesitan de atención al agua de condensado, que sale del evaporador.
• En cuanto el agua condensada, algunos equipos cuentas con depositos portátiles, que permiten almacenar el agua condensada, con un sistema de alarmas, que permite que el tanque no rebose.
• Aunque los fabricantes han mejorado el nivel de ruido de los sistemas en general, sin duda el hecho de tener el compresor dentro de la misma área a climatizar, sin duda afecta el ambiente acústico del local.

ventajas de seleccionar el aire acondicionado portátil

• Es una solución sencilla y rápida, al no requerir personal especializado para la instalación.
• El comprador del equipo, puede realizar la instalación sin necesidad de herramientas, ni conocimiento en el área.
• El aire acondicionado portátil, sirven de complemento para otros sistemas de aire acondicionado existentes, cuando los equipos instalados, no resultan suficientes, en determinadas fechas del año.
• Las dimensiones varia, generalmente están en el rango de 8o cm de altura, con 40 cm de ancho y largo, con un peso cercano a 40 kg.
• El precio de un aire acondicionado portátil de 12000 Btu/h, esta cercano a 400 dólares.

Sistema de Aire Acondicionado por ductos:

Este sistema se usa para acondicionar áreas mas grandes, usando un solo equipo.

ventajas de seleccionar el AIRE ACONDICIONADO POR CONDUCTOS:

• Es un equipo de aire acondicionado, que tiene unido en un solo conjunto, las partes esenciales del ciclo de refrigeración.
• El equipo se conecta a una red de conductos de impulsión de aire, en algunos casos a una red de retorno.
• El equipo no hace más que tomar el aire de la estancia por el conducto de retorno, enfriarlo e impulsarlo de nuevo por el ducto de impulsión.

desVENTAJAS De seleccionar EL AIRE ACONDICIONADO POR CONDUCTOS:

• Una de las principales ventajas de este tipo de equipo, es que permite la renovación del aire dentro de los locales, ya que la instalación puede diseñarse para expulsar una parte del aire, y renovarlo con otra.Generalmente se venden para capacidades superiores a las 30000 Btu/hora.
• Requiere de un instalador profesional, sobre todo para el diseño de una distribución correcta del aire, a través de los ductos.
• El costo de la instalación es alto, pero si se realiza una selección adecuada del equipo, se pueden lograr ahorros energéticos que compensen la inversión inicial.
• La inversión inicial por cada tonelada refrigeración que se necesite, disminuye al aumentar la capacidad del aire acondicionado que se va comprar.
• A parte de la inversión inicial del equipo se debe considerar, materiales para ductos, y mano de obra calificada para la instalación.

Aire Acondicionado Frío Calor:

Este tipo de aire acondicionado tiene la misma forma física de un split, pero puede trabajar como generador de aire frío o caliente, simplemente con una inversión del ciclo de refrigeración.

ventajas de seleccionar EL AIRE ACONDICIONADO FRIO CALOR:

• Su instalación es rápida, aunque debe ser realizada por un técnico de aire acondicionado acreditado.
• Pueden ser equipos muy eficientes, no contaminantes, ya que no genera humos ni residuos.
• Necesitan el mismo mantenimiento de un aire acondicionado convencional.
• Es necesario colocar una unidad exterior.
• Es útil para proporcionar aire acondicionado frio o caliente, en zonas especificas.

desVENTAJAS DE SELECCIONAR EL AIRE ACONDICIONADO FRIO CALOR:

• El aire acondicionado en modo calor, es más apropiados para zonas costeras con climas templados e inviernos suaves, donde las necesidades de calefacción es más moderada.
• La eficiencia de estos equipos disminuye cuando la temperatura exterior es inferior a -5ºC , ya que trasladan el calor del exterior al interior de los hogares.
• Es necesario incrementar la potencia eléctrica contratada porque su uso conlleva consumo eléctrico.

Aire acondicionado Tecnología Inverter:

Los aires acondicionados que trabajan con tecnología inverter, son equipos cuyo funcionamiento depende del calor, que se necesite sacar del lugar donde se encuentren instalados.

Por ejemplo, en días muy calientes presentaran mayor capacidad de enfriamiento trabajando tal vez al 100%y días más fríos menor capacidad porque no se necesitan trabajando a una menor capacidad.

¿Cómo escoger el Aire Acondicionado Más adecuado?

Tomaremos en cuenta:

• Capacidad del equipo
• Tecnología del aire acondicionado.
• Tipo de aire acondicionado.
• Costo de inversión y funcionamiento del equipo.

Selección de la capacidad del equipo:

La manera de seleccionar la capacidad del aire acondicionado, depende del tamaño del local que se va acondicionar. Existen básicamente tres métodos de calculo de capacidad, que te explicamos en el siguiente vídeo:

Después de conocer la capacidad del equipo en Btu/hora debemos buscar cuales equipos en el comercio, se ajustan a ese valor de carga térmica.

Sí el local es grande se pueden comprar varios aires acondicionados, con la ventgaja de mayor uniformidad en la climatización pero mayor inversion de dinero para la instalación y posterior mantenimiento.

¿Cómo elegir un aire Acondicionado portátil?

• La capacidad de un equipo portátil se puede calcular al igual que la de un split.
• El aire acondicionado portátil se justifica, cuando no es posible la instalación de un equipo fijo, o cuando se desea aumentar la potencia de enfriamiento solo en algunas épocas del año.
• También se tienen equipos portátiles para cubrir algún requerimiento especial de aire acondicionado, que no es posible satisfacer con los sistemas existentes.
• Los equipos portátiles necesitan de un espacio para colocar el ducto de salida del aire caliente, que desprende el condensador.
• Debe haber posibilidad de salida para el agua condensada, aunque muchos equipos tienen un tanque de agua para esta función.

¿Cómo elegir el mejor Minisplit?

En este aspecto, las dudas principales están relacionadas con el tipo de tecnología del equipo, rendimiento o ahorro energético y por supuesto costo vs beneficios. Para dudas del tamaño de la unidad visite:

Podemos adelantar que el parámetro de medida actual para el rendimiento del equipo S E E R  Seasonal Energy Efficiency Ratio  es el valor que debemos usar para la selección del equipo, siendo los equipos inverter los más aventajados cuando hablamos de eficiencia. /o:p>

¿Cuánto tiempo estará encendido el equipo?

La Respuesta nos dará orientación de la decisión que debemos tomar.  Te adelantamos que un equipo por lo menos tipo A++ suena bien para comprar ahora teniendo en cuenta que los equipos tipo Inverter mayormente tienen este parámetro por encima de 13 entonces se tiene un equipo con un rendimiento del doble al primero A++.

¿Qué quiere decir que el rendimiento sea Mejor?

No quiere decir que enfrié MAS, por ejemplo en el caso que estamos hablando el equipo con el  S E E R  mayor (era el doble)  va a consumir la mitad de electricidad

Sin embargo la inversión inicial del equipo con S E E R mayor puede ser muy alta y no ser justificable.   Por ejemplo si vamos a instalar el aire acondicionado  en un lugar donde estamos poco tiempo y talvez no acumulemos a la semana más de 4 horas pues la recuperación de la inversión de un equipo costoso sería muy demorada, ahora  si el equipo estará encendido más de 40 horas a la semana ya debemos saber que es cuestión de  algunos meses para recuperar el dinero invertido y aun así ahorrar.

¿Cómo elegir el Mejor aire acondicionado con menor Costo Mensual de Funcionamiento?

Con Nuestro Simulador de Refrigeración y Aire Acondicionado nivel básico, aprenda el comportamiento de algunas variables termodinámicas de importancia en estos equipos.

En conforempresarial tenemos el curso de refrigeracion en cualquier nivel, para principiantes y profesionales del sector.

¿Qué es un Simulador de Aire Acondicionado y Refrigeración?

El Simulador de Aire Acondicionado es un programa en línea que permite realizar un estudio del circuito de refrigeración del sistema, cambiando algunas condiciones de trabajo del equipo y verificando la reacción en variables termodinámicas como:

• Presión del evaporador.
• Presión del Condensador.
• Temperatura del Condensador.
• Temperatura salida del compresor.
• Valor de Carga térmica.
• Valor de Potencia del compresor.

Recordemos que cuando tenemos un ciclo cerrado como un sistema de aire acondicionado, podemos observar como cualquier afectación de una parte inmediatamente se ve reflejada en otro punto del circuito.

Simulador de Refrigeración y Aire Acondicionado Conceptos Básicos:

El ciclo de un sistema de aire acondicionado consta de 4 componentes fundamentales:

• Evaporador

• Compresor

• Condensador

• Válvula de Expansión o Capilar.

El funcionamiento del aire acondicionado se basa en el hecho de mantener una región a baja presión (color azul de la figura) para lograr una baja temperatura, de esa manera se atrae el calor del local que deseamos enfriar.

El calor de las personas y del local entra por el evaporador con ayuda del ventilador (color azul de la figura punto frío) y sale por el condensador, serpentin de color rojo.

Evaporador:

El refrigerante que se encuentra en el ciclo al recibir calor hierve pasando del estado liquido al de vapor este paso es fundamental ya que permite que el calor no haga perder el enfriamiento del evaporador, recordemos que una sustancia cuando hierve mantiene su temperatura constante mientras pueda fluir el vapor que se va generando.

Compresor:

El Aumento de presión ocurre en el compresor por una disminución del volumen, en la figura observamos el funcionamiento de un compresor tipo scroll.

El compresor succiona este nuevo vapor y lo envía al condensador allí se libera el calor ganado y por tener la alta presión que el compresor suministro logra condensar es decir volver a ser liquido.

Condensador:

Expansión:

Ahora solo falta bajar la presión para volver a reiniciar el ciclo y volver a estar frio para eso se usa la válvula de expansión o capilar. Para lograrlo se hace pasar el refrigerante liquido por un orifico de diamétro muy pequeño, de esa manera logramos expandir el refrigerante, de esa manera sale a alta velocidad pero baja presión.

Es importante indicar que el paso de refrigerante a través del tubo capilar produce lo que llamamos vapor flash. Esto quiere decir que cuando el refrigerante líquido inicia su paso a través del dispositivo de expansión una pequeña proporción pasara a estado de vapor saturado, aunque para fines didácticos se obvie este fenómeno.

En un circuito real entre menos vapor flash se tenga en la salida del capilar mas eficiente será nuestra instalación. Por ello los sistemas se diseñan para disminuir este fenómeno y aportar en su mayoría refrigerante en estado líquido al evaporador.

El refrigerante líquido es ideal a la entrada del evaporador porque con su baja temperatura atrae la energía o calor del salón , y puede usar esta energía para hervir y evaporar, la importancia de este último fenómeno radica en mantener el refrigerante la temperatura es constante durante este proceso.

¿Descargar el Simulador de Refrigeración y Aire Acondicionado?

No es necesario descargar simulador de refrigeración y aire acondicionado puede ver los valores en línea.

El simulador nos muestra los valores de algunas propiedades termodinámicas que tendrían un equipo de aire acondicionado con una capacidad de enfriamiento de 18000 W (5.1 Toneladas refrigeración).

Es importante mencionar que los datos aquí mostrados se obtienen partiendo que el sistema se encuentra instalado en un local con las siguientes características.

• Altura del Techo 2,6 metros

• Largo del Local 9 m

• Ancho del Local 9 m

El Local no tiene partes directamente al sol.

• Punto 1  Succión del compresor.

• Punto 2 Descarga del compresor.

• Punto 3 Entrada al condensador.

• Punto 4 Salida del condensador.

• Punto 5 Entrada al elemento de expansión.

• Punto 6 Salida del elemento de expansión.

• Punto 7 Salida del evaporador.

¿Que puede Aprender con el simulador?

Para entender el comportamiento del sistema de aire acondicionado, le recomendamos realizar las siguientes actividades:

• Se realiza un aumento de la temperatura ambiente

¿Que ocurre con la presión del condensador?

• Se realiza un cambio de la carga térmica ejemplo menos personas en el salón ¿Que ocurre con la presión del evaporador?

• La velocidad de la turbina disminuye o aumenta el intercambio de calor entre el refrigerante a baja temperatura y el calor del salón.

¿Que ocurre al aumentar la velocidad de la turbina?

• Otro aspecto que también favorece o desfavorece el intercambio de calor es el estado de limpieza del intercambiador es decir evaporador y condensador.

¿Que ocurre con la presión del condensador cuando este esta sucio?

¿Que ocurre con la presión de baja cuando el evaporador esta sucio?

Certifique sus conocimientos con la Constancia  de Aprobación de Habilidades de Conforempresarial respaldado por un proceso de evaluación detallado   que comprueban sus destrezas

La Constancia de Aprobación de habilidades es la forma como empleadores podrán reconocer sus experiencias   y usted obtendrá ventaja en cualquier proceso de selección de personal.

Si usted se desempeña en el campo de la ingeniería mecánica de forma independiente, una constancia de Conforempresarial le permite comprobar o mostrar ante su cliente el dominio de esa área técnica a la cual se dedica, antes de realizar su primer trabajo.

¿Tiene Algun conocimiento y desea Validarlo?

Si posee alguna habilidad relacionada con las áreas de formación que Conforempresarial Latinoamérica imparte, califique sus años de experiencia, con nuestras evaluaciones y comience a evidenciar lo que ha aprendido, escribanos para mayor información.

¿Como es la evaluación Técnica que realiza Conforempresarial?

Vamos a resumir el paquete de comprobación que desarrolla Conforempresarial para comprobar que el interesado domina un área determinada de la ingeniería mecánica:

1. El Interesado debe resolver un cuestionario de preguntas todas de campo, y enviarlas en el tiempo estimado de días por el primer especialista.
2. Si el interesado aprueba el primer cuestionario de preguntas, debe asistir a una entrevista on line con el segundo especialista, para verificar los conocimientos en directo, esto se realiza a través de medios como sky, chat.
3. Finalmente el Interesado presenta una prueba o examen asignada en un horario especifico para realizar la última validación, calificada por el tercer especialista.

La Calificación final que tendrá la constancia de habilidades es un promedio entre las tres evaluaciones.

¿Que ocurre al NO aprobar las evaluaciones?

El dinero invertido en la validación no se pierde, porque el interesado recibe la misma cantidad como abono para el pago del curso que debe tomar para complementar los conocimientos que necesitan.

¿Cuanto cuesta todo el proceso de validación de conocimientos?

Se realiza un solo pago por la cantidad de 50 dólares, esto incluye todo el proceso de validación, emisión de constamcia.

Si el participante desea constancia en físico debe pagar el envío de la misma, puede cancelarlo directamente en la empresa de transporte.

Con nuestros Cursos en Venezuela presenciales ofrecemos al personal técnico tanto de empresas como particular, la posibilidad de acceder a formación técnica de primer nivel con temarios que incluyen las tecnologías que han llegado a toda Latinoamérica.

Curso de Refrigeración y Aire
Acondicionado en Caracas y Valencia (Presenciales):

Programación de Cursos intensivos para la ciudad de Valencia del estado de Carabobo, impartidos en jornadas intensivas de 16 y 24 horas distribuidos en dos y tres días seguidos, exclusivo para grupos de 10 personas.

Si desea formar parte del grupo asistente, debe solicitar información de reserva de cupo a través de los mecanismos de contacto de nuestra web.

Los cursos que imparte conforempresarial incluye:

• Parte Mecánica
• Parte Eléctrica
• Parte Electrónica.
• Mantenimiento e Instalación

Un Curso Teórico – Práctico Presencial de REFRIGERACIÓN en Venezuela:

Estamos organizando los primeros eventos de formación presenciales para caracas y Valencia, DESPUÉS DE LA PANDEMIA.

• Curso de Refrigeración y aire acondicionado doméstico.
• Curso de Cuartos fríos.
• Curso de Chiller.
• Curso de aire Acondicionado automotriz.

¿Es posible tomar Cursos On line desde Venezuela?

Claro que SI, porque nuestra plataforma graba las clases para no necesitar velocidades tan altas para visualizarlas en vivo. Además, las preguntas o consultas se realizan vía correo electrónico con respuesta en poco tiempo.

Hay Módulos que se desarrollan con Simuladores en línea, donde el participante conoce más de cerca los equipos y se relaciona con estos, tampoco se requiere velocidades de internet altas para poder usarlos.

¿Se puede Aprender todo lo Necesario en un Curso on line?

Depende del tipo de capacitación. Por ejemplo, si sólo el curso se realiza viendo videos, van a quedar muchos puntos sin verificar, como la experiencia del participante manejando ciertas situaciones, reparando o detectando fallas, interpretando señales, etc.

Para cubrir todos los aspectos Conforempresarial a diseñado una Metodología especial que incluye muchas herramientas para el aprendizaje efectivo.

¿Cómo son los Cursos Online de Conforempresarial?

NO son cursos con solo videos, incluye asignaciones, consultoría, material de apoyo, evaluación continua y simuladores en línea. Todo se desarrolla con nuestra Metodología:

“APRENDER – HACIENDO – EXPERIENCIA”

Por ejemplo, si el participante conoce mediante un simulador las señales de una planta generadora de agua helada que se muestran en el panel de control y puede interactuar con las partes, de seguro al momento de enfrentarse con una central real, ya tiene la experiencia para comprender que debe verificar y que valores son los correctos o incorrectos.

Nos especializaciones en cursos en el área del frio y de ingeniería mecánica.

Para información de cualquier curso puede contactarnos, estamos para atenderle.

Para Colombia los interesados pueden iniciar de inmediato su capacitación a través de nuestra plataforma on line, con asignación de profesor desde el primer día de clase para todas sus dudas, con acceso a la plataforma de estudio las 24 horas del día, material de apoyo, evaluación continua.

Todos nuestros cursos son desarrollados a través de nuestra metodología:

“APRENDER – HACIENDO – EXPERIENCIA“

Esta Metodología se basa en usar Herramientas on line de simulación, con el objetivo de relacionar el participante con máquinas e instalaciones reales.

El uso de simuladores permite mostrar al participante paneles de control de máquinas, señales de sensores, valores de parámetros de funcionamiento, síntomas de fallas, y todas aquellas situaciones cercanas a las reales.

De esta manera el estudiante ya conoce por experiencia, las estrategias o procedimientos a seguir, cuando algún inconveniente se presente en el campo de trabajo real.

¿Cuanto tiempo dura un Curso on line de conforempresarial?

Todos nuestros cursos son completos. El tiempo de duración depende de gran manera del tiempo disponible del participante. En promedio se desarrollan en tiempos superiores a los cuatro meses.

¿Hay Cursos Presenciales en Colombia?

Programación de Cursos intensivos para la ciudad de Santafé de Bogotá, impartidos en jornadas intensivas de 16 horas distribuidos en dos días seguidos, para grupos exclusivos de 10 personas.

Si desea formar parte del grupo asistente debe solicitar información de reserva de cupo a través de los mecanismos de contacto de nuestra web.

Nuestro programa en línea de Cálculo de Cuartos Fríos permite conocer el valor de carga térmica de un local refrigerado, a partir de las condiciones físicas y de funcionamiento del mismo.

¿Por qué REALIZAR un Cálculo de Cuarto Frío EXACTO?

El Cálculo de Cuarto Frío es el proceso destinado a calcular el espacio necesario para almacenar una determinada cantidad de carga térmica, y así lograr dimensionar el área del cuarto frío.

Además se enfoca en conocer el valor de potencia de la unidad refrigeradora, que debe ser instalada para extraer el calor y lograr las temperaturas requeridas.

¿Por qué realizar el Cálculo de Cuartos fríos?

• Un correcto cálculo del Volumen y Potencia del cuarto, destinado a almacenamiento de carga térmica, permiten alcanzar las condiciones de temperatura y humedad que garantizan la vida útil del producto.
• El Cálculo del Cuarto Frío, debe tomar en cuenta el tiempo recomendado para lograr el enfriamiento, por ser una variable fundamental para preservar las propiedades originales de la carga.
• El Cálculo de espacio refrigerado toma en cuenta la densidad de empaquetamiento, humedad y otros.
• Un Cálculo serio de unidades para cuartos fríos, no debe nunca desarrollarse sólo tomando en cuenta el volumen que tendrá el local refrigerado.

Características del PROGRAMA de cálculo de cuartos fríos:

Las características principales de esta herramienta son:

1. Permite en minutos conocer con mucha exactitud el valor de la potencia frigorífica necesaria para la unidad a instalar.
2. Toma en cuenta las variables que verdaderamente influyen en el cálculo.
3. Permite tomar en cuenta la variable tiempo en el cálculo.
4. Toma en cuenta la densidad de empaquetamiento y nos da un valor recomendado de carga para un determinado volumen.
5. Nos indica la temperatura recomendada en el evaporador.
6. El programa permite que el usuario identifique claramente el proceso de enfriamiento que necesita dentro del cuarto frío.

¿Cómo calcular el compresor para un cuarto frío?

Existen dos unidades de potencia que pueden calcularse:

1. Cálculo de Potencia Frigorífica del cuarto frío.
2. Cálculo del compresor para un cuarto frío.

Cálculo de Potencia Frigorífica del cuarto frío.

Este cálculo como se menciono en la primera parte, se enfoca en conocer la características de toda la unidad que se necesita instalar, para extraer el calor dentro de la cámara frigorífica.

Cuando hablamos de unidad hacemos referencia al compresor, condensador, válvula de expansión y evaporador como un conjunto, que forman sólo sistema.

Cálculo del compresor para un cuarto frío.

En este caso hacemos referencia a la potencia eléctrica usualmente en HP o Watt que debe tener el motor del compresor, para poder accionar todo el sistema.

Es común confundir la potencia del sistema usualmente en toneladas refrigeración, Btu/h, Frigorias, Watts, con la del compresor, aunque son valores totalmente diferentes.

Así por ejemplo con un sistema para cuarto frío de 5 toneladas con un COP (rendimiento del equipo) con un valor 3 se tiene:

Potencia del Compresor = Potencia Cuarto/ COP

Potencia del Compresor = 3 ton / 3 = 1

Como estamos hablando del compresor lo más recomendable es hablar de potencia eléctrica.

1 tonelada refrigeración —- 3500 W

Podemos entonces afirmar que un sistema de 3 toneladas refrigeración con un COP de 3, debe llevar instalado un compresor de 3500 w casi 4 1/2 Hp.

Programa para cálculo de cuartos fríos ¿Qué debe conocer antes de usarlo ?

• Para facilitar el trabajo del programa para cálculo de cuartos fríos vamos a Resumir los procesos ocurridos en los cuartos de refrigeración y congelación.
• Lea los conceptos esenciales del manual de cálculo y diseño de cuarto fríos antes de usar el programa.

Refrigeración sin Congelamiento:

En este proceso se baja la temperatura del producto, pero no se alcanza a producir congelamiento del mismo. Ejemplo Temperatura inicial del producto 35 °C Temperatura final 4 °C

Refrigeración hasta congelar:

• Se baja la temperatura del producto hasta lograr su congelamiento, es decir el producto se congela pero NO se baja la temperatura del punto de congelamiento.  Ejemplo Temperatura inicial del producto 35 °C Temperatura final 0 °C (punto de congelación)
• La mayoría de los productos para alimentación poseen una temperatura de congelación entre -3,3 a 0,56 ºC, con un promedio de -2,2 ºC. Esta último valor  se puede usar para el cálculo, cuando se desconozca el dato exacto del producto a tratar.

Solo Congelamiento del producto.

En este caso el producto llega al cuarto frio a punto de congelar y en este se realiza el congelamiento que consiste en eliminar su calor latente este proceso de solo congelación se lleva a temperatura constante. Ejemplo Temperatura inicial del producto 0 °C Temperatura final 0 C hasta que el producto este en estado sólido congelado.

Refrigeración Mas congelación Mas Ultra congelación:

• Es el proceso más completo, el producto llega al cuarto para ser primero refrigerado y bajar su temperatura a su punto de congelamiento.
• La Congelación se lleva  a temperatura constante hasta que el producto es  congelado totalmente y vuelve a bajar la temperatura iniciando la “ultra congelación”  así garantizar su conservación a temperaturas óptimas.  Ejemplo Temperatura inicial del producto 30 °C Temperatura final -10 °C

Proceso de Ultra congelación:

En este proceso el producto llega al cuarto frio ya congelado y se requiere bajar aún más su temperatura es decir solo se realiza en el cuarto frio el proceso de ultra congelación. Ejemplo Temperatura inicial del producto -2 °C Temperatura final -10 °C

Calor por Conducción

Siempre Ocurre a través de las paredes del cuarto frio. Aunque estas áreas de delimitación se encuentran aisladas es imposible eliminar totalmente la influencia del ambiente sobre el producto dentro del almacén frio.  El ambiente se encuentra a más alta temperatura y el calor va hacer lo posible por entrar al cuarto.

Cálculo de equipos de refrigeración con Calculadora Frigorífica:

• Para seleccionar el equipo de refrigeración necesario, es preciso estimar o calcular la carga térmica del espacio a refrigerar para ello la Calculadora frigorífica toma los factores de mayor influencia en el cálculo.
• Sin embargo, tan importante como la selección de esta unidad lo es el proceso de instalación, construcción y mantenimiento del cuarto, parámetros que serán estudiados detalladamente en el Curso de Refrigeración Comercial

¿Como hacer un cuarto frío con un aire acondicionado?

Como hacer un cuarto frío con un aire acondicionado es la pregunta que habitualmente MAS hacen nuestros visitantes. Por ello vamos a responder al respecto:

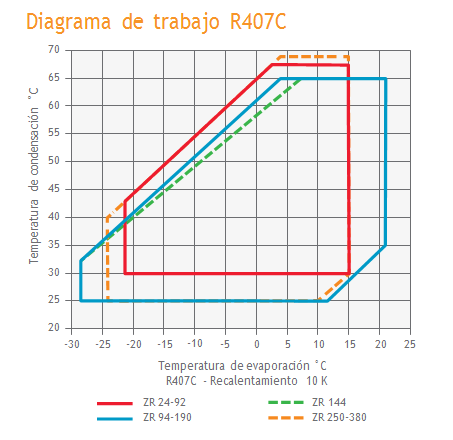

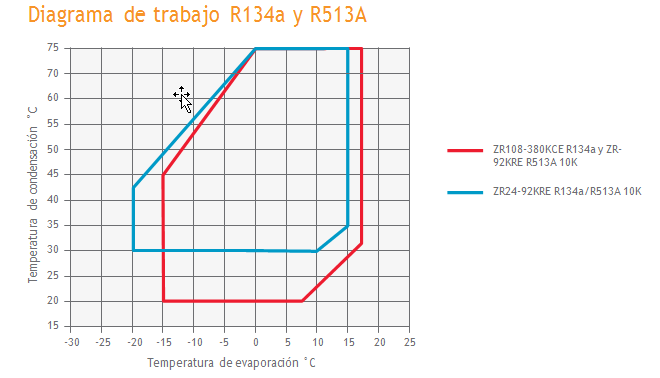

• Si el aire acondicionado trabaja con compresor scroll, este último se va calentar en exceso.
• Un compresor de aire acondicionado trabaja con una viscosidad de aceite determinada, al bajar la temperatura se tiene otra viscosidad, esto afecta al compresor gravemente.
• Si cambia el refrigerante original del aire acondicionado, también puede tener problemas con el tipo de aceite.
• En un aire acondicionado el capilar se encuentra en la unidad condensadora, por ello toda la tubería que va al evaporador congelaría, porque esta por debajo de cero.
• El capilar de un aire acondicionado deja pasar un flujo de refrigerante para conservar una presión alta, en un cuarto frío necesitamos presión más baja.
• Como un cuarto frío trabaja con temperaturas por debajo de cero grados, el evaporador congela.
• La tarjeta de control de un aire acondicionado trabaja con un sistema que no permite temperaturas bajas de cero grados centígrados.
• Si se logra alcanzar la presión baja en el sistema, la capacidad de esta “unidad de cuarto frío” es más baja en Btu/h que la original del aire acondicionado.
• Si intenta alcanzar la presión baja con el nuevo sistema, es posible que aunque el manómetro marque la presión que esta buscando, con este mismo valor no se logre el enfriamiento deseado, porque el tamaño del evaporador no es el apropiado, y además el flujo de refrigerante que pasa por el evaporador es aún bajo.
• Lo más cerca, que puede estar de usar un aire acondicionado para un cuarto frío, se presenta en temperaturas de refrigeración por encima de los ceros grados. Sin embargo el tamaño del cuarto NO puede ser el mismo que para la aplicación de climatización. En este caso el sistema de control del aire también presenta inconvenientes, porqué esta diseñado para controlar temperaturas mínimas de 17°C.
• Sí el aire acondicionado trabaja con refrigerante R-32, al bajar la presión del sistema para adaptarlo a cuarto frío, la temperatura de descarga aumentaría exageradamente, contribuyendo a la degradación continua del aceite del compresor.

Quieres Saber como trabaja un Cuarto Frío, mas información de sus componentes, factores a tomar en cuenta en la selección de unidades y MAS información debe visitar:

Partes de un Cuarto Frío

¿Quiere conocer algunas características de la refrigeración comercial?

En el siguiente vídeo mostramos en cuatro minutos las principales características de este sector:

Recuerde es indispensable que el Técnico en Refrigeración Comercial, conozca todos los procedimientos técnicos del área, así como las nuevas tecnologías de control y tendencias de nuevos refrigerantes.

El Test de hidráulica es un examen de conocimientos muy básicos de los sistemas hidráulicos de transmisión de potencia, que puede ser tomado por técnicos, personal de ventas, o relacionados con estos equipos directa o indirectamente.

Si usted está relacionado con equipos o maquinaria hidráulica, en labores de supervisión, mantenimiento, diseño, venta de equipos le puede interesar participar en nuestro programa de formación Curso de Hidráulica

¿Qué hacer antes de empezar el Examen de Hidráulica básica?

El Dominio de la Hidráulica de Potencia Básica, requiere el conocimiento de bombas, actuadores, válvulas, accesorios, cálculos, lecturas de planos, principios de control automático, mecánica de fluídos, por ello los resultados de este examen NO deben ser tomados con el objetivo de avalar personal técnico.

Te recomendamos realizar la siguiente lectura rapída de conceptos básicos de hidráulica industrial

Mecánica Hidráulica Básica:

¿Qué es la HIDRÁULICA?

• La hidráulica es la ramificación de la física que analiza el comportamiento de los líquidos en función de sus características específicas.
• En la hidráulica se estudian las particularidades mecánicas de los líquidos dependiendo de las fuerzas a las que son sometidos.
• En nuestro Test vamos a estudiar la hidráulica de potencia también conocida como oleóhidraulica, porque el liquido es el aceite, donde es usado para transmitir potencia, ejemplo para colocar en movimiento objetos.

Prensa Hidráulica

• La prensa hidráulica es un dispositivo conformado por vasos comunicantes impulsados por pistones de diferentes áreas que, mediante una pequeña fuerza sobre el pistón de menor área, permite obtener una fuerza mayor en el pistón de mayor área.
• La prensa hidráulica tiene similitud con el de la palanca, pues conllevan fuerzas mayores que las ejercidas pero se aminora la velocidad y la longitud de desplazamiento, en similar proporción.​
• También podemos definirla como una maquina que se basa en transmitir fuerza, aprovechando la presión de la misma. Una pequeña fuerza sobre una superficie pequeña es equivalente a una fuerza grande sobre una superficie superior al tamaño, proporcionalmente iguales.
• La Prensa Hidráulica es la aplicación de la estática de fluidos, ya que afirma que la presión depende únicamente de la profundidad. Es decir afirmamos que cualquier aumento de presión en la superficie de un fluido se transmite a cualquier punto del fluido.

Maquinas Hidráulicas

Es una variedad de máquina de fluidos que se vale de las características de un fluido incompresible para la transmisión de fuerzas, esto ya que su densidad en el interior del sistema no sufre variaciones importantes.

¿Que es la Mecánica Hidráulica?

• Es la ciencia que emplea normalmente aceites especiales, como manera de transmisión de la energía que se requiere para mover y hacer funcionar mecanismos.
• Se basa en hacer aumentar la presión de fluido por medio de elementos del circuito hidráulico. La mecánica hidráulica está relacionado con la mecánica de fluidos, que en gran parte es la que proporciona su fundamento teórico.

Bombas Hidráulicas

La Bomba hidráulica se encarga de alimentar de aceite al sistema y de mantener la presión que requiere el actuador, para así mover el peso.

Es visto como una función de soporte, dentro de un proceso productivo. Involucra mantenimiento predictivo, preventivo, correctivo.

Tipos de Válvulas Hidráulicas:

Según sus características y función que realiza dentro del sistema, las válvulas neumáticas se clasifican como:

• Válvulas de control de dirección
• Válvulas de control de caudal
• Válvulas de control de presión

Las válvulas de control de caudal y las de presión se denominan válvulas auxiliares.

Cilindro de Simple Efecto

• Estos funcionan bajo un concepto bastante simple: Una bomba inyecta el líquido, por lo general aceite, a un cilindro hueco con una pieza móvil en el interior, la cual se desplaza gracias a que el líquido ocupa todo el interior del cilindro.
• La fuerza y velocidad del desplazamiento dependerá, por un lado del volumen interno del cilindro, y por el otro, la capacidad de inyectar el líquido a presión que tenga la bomba hidráulica,

Cilindro de Doble Efecto:

• Es aquel que tiene dos entradas de aceite para su control, una en una de las cámaras y la otra en la otra.
• Estas dos entradas deberán ir conectadas a la válvula de control directamente siendo habitualmente necesarias válvulas con un mayor número de vías.
• Como ventaja fundamental de los cilindros de doble efecto, está la capacidad de hacer diseños mucho más complejos y poder trasladar los accionamientos o mandos de control lejos de nuestra maquina neumática.
• Con estos cilindros podemos controlar el avance y el retroceso con dos accionamientos ya sean manuales, eléctricos o neumáticos lo que facilita un mayor control en nuestras operaciones.
• Los cilindros de doble efecto pueden actuar también como uno de simple, con retroceso por muelle.

¿Por qué Responder las preguntas sobre hidráulica de nuestro Cuestionario?

Porque al responder nuestro cuestionario, realiza rápidamente un repaso de algunos conceptos de hidráulica básica, que ayuda a entender el funcionamiento de maquinarias hidráulicas.

Preguntas de hidráulica con Respuestas

La Calificación es inmediata, el mismo sistema envia su calificación y respuestas correctas.

La revisión es automática y total, al finalizar el cuestionario.

¿Es Necesario registrarse para acceder al cuestionario de preguntas de hidráulica?

No es necesario registrarse, solo lea las preguntas y seleccione la respuesta correcta, nos gustarla que compartiera su experiencia con nosotros en la parte de comentarios.

Examen de hidráulica pdf VS Cuestionario on line.

Nuestro test NO es un simple examen en pdf para imprimir. Tenemos un examen en línea de selección simple, con revisión inmediata en la misma web.

Si usted está relacionado con equipos o maquinaria hidráulica, mantenimiento, diseño, venta de equipos le puede interesar participar en nuestro programa de formación Curso de Hidráulica

Examen de Hidráulica con respuestas

Cuestionario de preguntas de hidráulica MAS Simulador de Cálculo Básico.

Las 15 preguntas de la hidráulica que debe tener el Test ¿Cuáles son?

Queremos completar el test con cuatro preguntas adicionales, para así llegar a a un cuestionario de 15, comenta ¿cuales debemos añadir?

¿Que conclusiones podemos sacar de tu calificación actual ?

A continuación presentamos algunas conclusiones que podemos tomar con los resultados obtenidos del test, aunque se debe tener en cuenta que cada caso es diferente.

Pensamos que si los resultados pertenecen a una persona que se relaciona eventualmente con estas instalaciones, el hecho de aprobar el exámen con mas del 50% de calificación puede considerarse como suficiente.

Aquella persona que tomo el test y se relaciona directamente con instalaciones hidraulicas, debe obtener una calificación mayor al 80%, porque sólo se evaluaron conocimientos básicos que debe dominar ampliamente.

En caso de sacar menos del 80% y pertenecer al área técnica, le recomendamos reforzar en especial los puntos donde tuvo más dificultades, además puede hacer consultas gratuitas con nuestro formulario de preguntas.

El examen o test de electricidad en equipos de refrigeración domestico  hace una evaluación  de los principales conceptos eléctricos de estos equipos, constituye una simple guía de autoevaluación

Este Test de Aire Acondicionado Automotriz es Recomendado para técnicos con experiencia en reparación de estos equipos.

¿Porque Presentar el Examen Automático de Aire Acondicionado Automotriz?

El Test de Aire acondicionado automotriz nos permite conocer si el futuro participante necesita Módulos adicionales  de repaso.

¿Es una AUTOEVALUACION el test de Aire Acondicionado Automotriz?

Claro que sí, solamente es un examen  automático  que elaboramos  para que los interesados verifiquen algunos conceptos, destinado  a técnicos  curiosos con experiencia.
