La Presión de trabajo R744 CO2 se tiene en la siguiente tabla.
Temperatura R744 CO2 °F | °C | Presión bar | Psig | KPa |
-68.8°F | -56°C | 4.2 bar | 62.26 psi | 429.3 KPa |
-65.2°F | -54°C | 4.7 bar | 69.13 psi | 476.6 KPa |
-61.6°F | -52°C | 5.2 bar | 76.45 psi | 527.1 KPa |
-58.0°F | -50°C | 5.7 bar | 84.25 psi | 580.9 KPa |
-54.4°F | -48°C | 6.3 bar | 92.54 psi | 638.0 KPa |
-50.8°F | -46°C | 6.9 bar | 101.33 psi | 698.6 KPa |
-47.2°F | -44°C | 7.5 bar | 110.66 psi | 763.0 KPa |
-43.6°F | -42°C | 8.2 bar | 120.53 psi | 831.0 KPa |
-40.0°F | -40°C | 8.9 bar | 130.96 psi | 902.9 KPa |
-36.4°F | -38°C | 9.7 bar | 141.98 psi | 978.9 KPa |
-32.8°F | -36°C | 10.5 bar | 153.61 psi | 1059.1 KPa |
-29.2°F | -34°C | 10 bar | 165.87 psi | 1143.6 KPa |
-25.6°F | -32°C | 12 bar | 178.77 psi | 1232.6 KPa |
-22.0°F | -30°C | 13 bar | 192.34 psi | 1326.1 KPa |
-18.4°F | -28°C | 14 bar | 206.6 psi | 1424.5 KPa |
-14.8°F | -26°C | 15.1 bar | 221.56 psi | 1527.6 KPa |
-11.2°F | -24°C | 16.2 bar | 237.25 psi | 1635.8 KPa |
-7.6°F | -22°C | 17.3 bar | 253.69 psi | 1749.1 KPa |
-4.0°F | -20°C | 18.5 bar | 270.9 psi | 1867.8 KPa |
-0.4°F | -18°C | 19.8 bar | 288.91 psi | 1992.0 KPa |
3.2°F | -16°C | 21 bar | 307.75 psi | 2121.9 KPa |
6.8°F | -14°C | 21.3 bar | 327.41 psi | 2257.4 KPa |
10.4°F | -12°C | 23.7 bar | 347.96 psi | 2399.1 KPa |
14.0°F | -10°C | 25.2 bar | 369.37 psi | 2546.7 KPa |
17.6°F | -8°C | 26.8 bar | 391.7 psi | 2700.7 KPa |
21.2°F | -6°C | 28.3 bar | 414.98 psi | 2861.2 KPa |
24.8°F | -4°C | 30 bar | 439.21 psi | 3028.2 KPa |
28.4°F | -2°C | 31.7 bar | 464.42 psi | 3202.1 KPa |
32.0°F | 0°C | 33.5 bar | 490.65 psi | 3382.9 KPa |
35.6°F | 2°C | 35.3 bar | 517.94 psi | 3571.1 KPa |
39.2°F | 4°C | 37.3 bar | 546.29 psi | 3766.5 KPa |
42.8°F | 6°C | 39.3 bar | 575.75 psi | 3969.7 KPa |
46.4°F | 8°C | 41.4 bar | 606.36 psi | 4180.7 KPa |
50.0°F | 10°C | 43.5 bar | 638.13 psi | 4399.8 KPa |
53.6°F | 12°C | 45.8 bar | 671.12 psi | 4627.2 KPa |
57.2°F | 14°C | 48.2 bar | 705.35 psi | 4863.2 KPa |
60.8°F | 16°C | 50.6 bar | 740.88 psi | 5108.2 KPa |
64.4°F | 18°C | 53.1 bar | 777.75 psi | 5362.4 KPa |
68.0°F | 20°C | 55.7 bar | 816.03 psi | 5626.3 KPa |
71.6°F | 22°C | 58.4 bar | 855.76 psi | 5900.3 KPa |
75.2°F | 24°C | 61.2 bar | 897.03 psi | 6184.8 KPa |
78.8 °F | 26 °C | 64.2 bar | 939.95 psi | 6480.7 KPa |
82.4°F | 28°C | 67.91 bar | 984.62 psi | 6850 KPa |
86°F | 30°C | 71.12 bar | 1031.30 psi | 7180 KPa |
Aplicación para calcular la presión del R744 CO2
Refrigerante R744 CO2:
Resalta en el R744, su alto valor de presión a las mismas temperaturas de trabajo de las sustancias convencionales, propiedades termodinámicas que permite el uso de equipos de menor volumen, su bajo costo por ser una sustancia prácticamente “natural”, y sobre todo su gran futuro cuando pensamos en el ambiente.

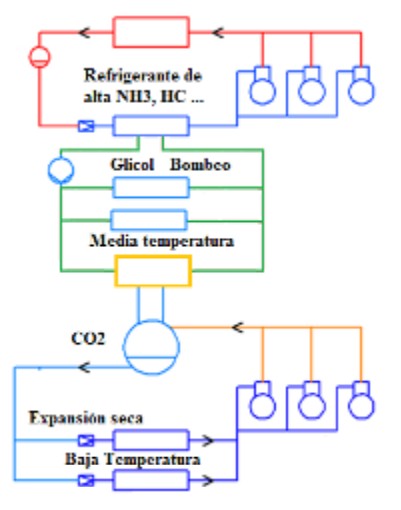

Sistema de Refrigeración Subcrítico con CO2:
- El Sistema de Refrigeración Subcrítico es un ciclo donde el sistema con CO2 es un sistema de una sola etapa de compresión y se usa dentro de un sistema en cascada.
- La idea es colocar el sistema de R744 a trabajar a baja temperatura y otro ciclo se usa para lograr la condensación del CO2 por debajo del punto crítico.
- Se puede inclusive utilizar tres sustancias en tres ciclos independientes.
Sistema con R744 Transcritíco de etapa simple:
- Las aplicaciones del sistema transcrítico con CO2 de una sola etapa, se usan en refrigeración para temperaturas media-alta en el evaporador.
- También se utilizan en calefacción, con la recuperación de calor generada por las altas temperaturas de descarga, o como bomba de calor.

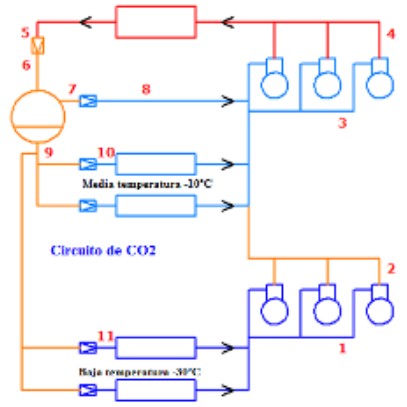

Sistema Transcritíco con R744 de dos etapas de Compresión?
- La idea fundamental de este circuito es la utilización solo de R7441 en toda la instalación para no tener problemas con normas ambientales.
- Se requiere de realizar varios ajustes para lograr la condensación del CO2 a temperaturas superiores a 30°C.
- Para aumentar la eficiencia requiere de la instalación de accesorios como compresores inverter en paralelo.
- Para mejorar el rendimiento requiere ubicación de válvulas en puntos específicos de la instalación.

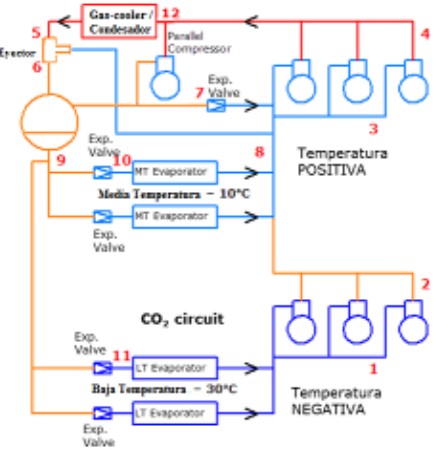

R744 Transcritíco con Eyector?

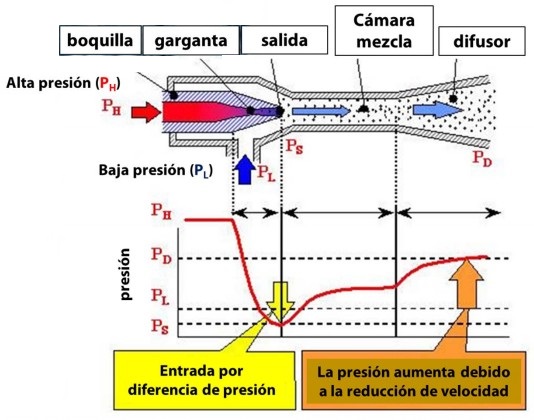

- El eyector trabaja bajo el principio de aumentar y reducir la velocidad del CO2 para aumentar y reducir la presión del refrigerante, esto se explica por el principio de conservación de la energía.
- Con eyector, se aumenta el campo de aplicación a regiones con mayor temperatura ambiente y aumentar la eficiencia del ciclo.
- Sólo se usa CO2 en todo el sistema por tanto pasa cualquier reglamento ambiental.
¿que hace el eyector?
La idea de usar el eyector es disminuir el trabajo de compresión, esto se logra de dos maneras:
- Disminuyendo la cantidad de refrigerante co2 que pasa por compresores principales.
- Reduciendo la relación de compresión.
