Propósito: Confirmar el funcionamiento correcto de los transductores de presión de succión o descarga del sistema de refrigeración.
Materiales Requeridos:
- Multímetro digital Fluke
Operación:
El controlador base tiene una fuente de alimentación independiente de 5 Vcc para el transductor de presión de descarga, el transductor de presión de succión y el interruptor de nivel de refrigerante.
Un cortocircuito en un transductor o circuito del interruptor no debería afectar a los otros dispositivos.
Presión de Descarga del Transductor:
- La presión máxima de descarga que se puede mostrar es de 500 psig. Si la presión detectada es mayor a 500 psig, el Panel de Control HMI mostrará [—-] en lugar de la presión de descarga.
- La presión mínima de descarga que se puede detectar es de -10 psig. El sistema de control no puede determinar si la presión mínima detectada es el resultado de un cortocircuito eléctrico o una presión del sistema muy baja.
Presión de Succión del Transductor:
- La presión máxima de succión que se puede mostrar es de 200 psig. Si la presión detectada es mayor a 200 psig, el Panel de Control HMI mostrará [—-] en lugar de la presión de succión.
- Cuando la unidad está apagada y las presiones del refrigerante se han igualado, la presión del sistema puede superar las 200 psig cuando la temperatura ambiente es superior a 35°C (90°F). Si esto ocurre, el Panel de Control HMI mostrará [—-]. Esto es un funcionamiento normal y no es motivo de preocupación.
- La presión mínima de succión que se puede detectar es de -12 psig.
- Si el transductor de presión de succión se abre, la pantalla mostrará -10 psig. Es posible que no se genere una alarma de inmediato, pero la unidad se forzará a baja velocidad debido a la baja presión de succión.

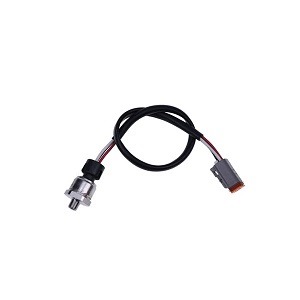

Identificación del Transductor de Presión:
- El transductor de presión de descarga tendrá “500” en el cuerpo de la pieza.
- El transductor de presión de succión tendrá “200” en el cuerpo de la pieza.
- Los transductores no son intercambiables.
Procedimiento:
| Paso | Acción | Resultado | Notas |
|---|---|---|---|
| 1 | Encender la unidad. | La pantalla debe mostrar la lectura de presión para el transductor. Si la lectura del transductor es obviamente incorrecta o la pantalla muestra [—-], proceda como se muestra a continuación. | |
| 2 | Acceder al Menú de Medidores y mostrar la presión de succión o descarga. | ||
| 3 | Apagar la unidad y desconectar el transductor de presión de succión o descarga en el enchufe del transductor. | ||
| 4 | Encender la unidad. | ||
| 5 | Verificar el voltaje en el conector del arnés del transductor. | El voltaje entre los cables DPP y DPN (presión de descarga) o SPP y SPN (presión de succión) debe estar entre 4.90 y 5.10 Vcc. Si el voltaje no está presente, continúe con el Paso 6. Si el voltaje es correcto, continúe con el Paso 7. | Puede usar un multímetro digital para verificar el voltaje. |
| 6 | Si la continuidad es buena y el voltaje aún no está presente, revise el controlador base de acuerdo con el Procedimiento de servicio A01A. Reemplace el controlador base si es necesario. | Si la verificación de continuidad es buena y el voltaje sigue sin estar presente, consulte el manual de servicio para el Procedimiento A01A de revisión del controlador base. | |
| 7 | Reemplace el transductor de presión sospechoso (succión o descarga) por uno nuevo. |
