Alarma 05 thermo king

La alarma 05 de thermo king indica que la unidad ha detectado un problema con el sensor de temperatura ambiente.

Hay una serie de posibles causas del código de alarma 05, entre ellas:

  • Un sensor de temperatura ambiente defectuoso o dañado
  • Una conexión suelta o desconectada al sensor de temperatura ambiente
  • Un problema con el cableado de la unidad

La alarma 05 thermo king se puede identificar como:

Alarma 05 thermoking
Verde = OK
Compruebe el sensor de temperatura ambiente
Informe de la alarma al final del día.
Alarma 05 thermo king

Causa del Código de falla 5 thermoking:

CONTROL DE TEMPERATURA ELECTRONICO

El circuito que alimenta al sensor pued e estar como:

  • Circuito abierto.
  • Corto circuito.

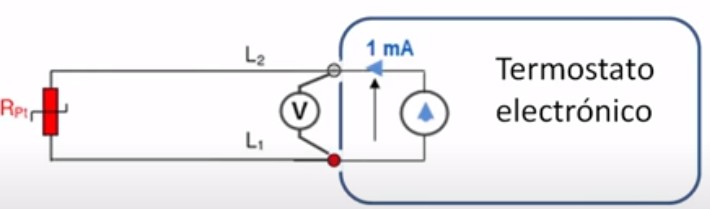

Cuando el sistema thermoking usa un sensor tipo PT1000, el modulo del sistema detecta el problema de circuito abierto, cuando la medición de resistencia del circuito del sensor, es superior a 1300 Ω..

El Cortocircuito del sensor es detectado cuando la resistencia del circuito del sensor es inferior a 602 Ω.

Ubicación del problema que genera alarma 05 Thermoking:

  • Sensor defectuoso o incorrecto.
  • Cableado defectuoso.
  • Regulador defectuoso.

¿Qué hacer con la alarma 05 Thermoking?

  • Verifique si hay cables del sensor dañados.
  • Verifique las conexiones del sensor al controlador.
  • En algunos modelos el sensor es una Pt1000, un sensor de dos terminales, los cuales se pueden intercambiar sin afectar la medición.
  • Desconecte el sensor y, con un multimetro en la posición Ω, mida la resistencia eléctrica entre los dos cables del sensor.
  • El sensor no se puede examinar sin desconectarlo.
  • Cuando el sensor es una Pt1000, tiene un coeficiente de temperatura positivo. Esto significa que la resistencia eléctrica del sensor aumenta con la temperatura.
  • El sensor está calibrado para tener una resistencia de 1.000 Ω a 0 °C.
  • Cuando el sensor es un termistor, posee dos cables, con valores de resistencia generalmente mas altos que el PT1000, y frecuentemente con valores de resistencia que aumentan con la temperatura.

MAS Información sobre la Alarma 05 de Thermo King

1. Ubicación Física del Sensor y Exposición Ambiental

El sensor de temperatura ambiente en las unidades Thermo King suele estar montado cerca de la entrada de aire del evaporador. La exposición prolongada a polvo, sal puede degradar el revestimiento del sensor PT1000 o termistor, alterando su respuesta sin que presente un corto o circuito abierto evidente.

Inspecciona visualmente el sensor en busca de signos de deterioro físico (grietas en el encapsulado, decoloración o acumulación de residuos). Si está sucio, límpialo con aire comprimido o alcohol isopropílico antes de medir su resistencia.


2. Efecto de las Fluctuaciones de Voltaje

Un regulador de voltaje defectuoso puede generar variaciones en el voltaje de alimentación del controlador (típicamente 5V o 12V) pueden afectar la lectura del sensor. Si el regulador entrega un voltaje inestable (±10% del nominal), el microprocesador podría interpretar erróneamente la señal del PT1000 o termistor, activando la Alarma 05 incluso con un sensor funcional.

Mide el voltaje en los terminales del sensor mientras la unidad está encendida usando un multímetro. Si fluctúa fuera del rango especificado (consultable en el manual), revisa el regulador de voltaje o la fuente de alimentación del controlador.


3. Diferencias entre PT1000 y Termistor en Diagnóstico

El sensor puede ser un PT1000 o un termistor, y sus comportamiento ante fallos difiere. Un PT1000, al ser un RTD, tiene una respuesta lineal (aproximadamente +3.85 Ω/°C), mientras que un termistor NTC tiene una curva exponencial (por ejemplo, 10 kΩ a 25 °C, cayendo a 2 kΩ a 50 °C). Esto significa que un termistor es más sensible a temperaturas altas, y un fallo parcial podría no detectarse como corto (<602 Ω) o abierto (>1300 Ω), sino como una lectura fuera de rango.



4. Prueba de Funcionamiento en Tiempo Real

Un enfoque avanzado para confirmar el fallo es monitorear la lectura del sensor en tiempo real usando el panel de control de la unidad o software de diagnóstico como WinTrac. Si las temperaturas mostradas oscilan bruscamente o no coinciden con un termómetro externo, el problema puede estar en el sensor o en el procesamiento de la señal. Este método permite detectar fallos intermitentes que no se reflejan en una medición estática de resistencia, evitando diagnósticos erróneos.


6. Implicaciones Operativas a Largo Plazo

Aunque la Alarma 05 es “Verde = OK” y no detiene la unidad, una lectura inexacta del sensor de temperatura ambiente puede desajustar el ciclo de refrigeración. Por ejemplo, si el sistema subestima la temperatura exterior, el compresor podría trabajar de más, aumentando el desgaste y el consumo de combustible.

Registra manualmente la temperatura ambiente con un termómetro calibrado durante varios días y compárala con las lecturas del panel. Si hay una diferencia constante (>5 °C), considera recalibrar el sistema o reemplazar el sensor preventivamente.
