Alarma 06 thermo king

La alarma 06 thermo king describe el siguiente comportamiento:

Código de Alarma 06
Verde=OK
Compruebe el sensor de temperatura del refrigerante
del motor
informe de la alarma al final del día.

Causa del Código de Alarmas 6 thermoking:

  • Circuito abierto.
  • Corto circuito.

Cuando el sistema thermoking usa un sensor tipo PT1000, el modulo del sistema detecta el problema de circuito abierto, cuando la medición de resistencia del circuito del sensor, es superior a 1300 Ω..

El Cortocircuito del sensor es detectado cuando la resistencia del circuito del sensor es inferior a 602 Ω.

  • El sensor no se puede examinar sin desconectarlo.
  • El sensor es una Pt1000, tiene un coeficiente de temperatura positivo. Esto significa que la resistencia eléctrica del sensor aumenta con la temperatura.
  • Al frotar la punta del sensor con sus manos, la resistencia debe aumentar.
  • Puede desconectar ambos sensores y comprobar su resistencia, que deberia dar en la mayoría de los casos el mismo valor.
  • El sensor está calibrado para tener una resistencia de 1.000 Ω a 0 °C.

Verifique que los sensores de temperatura tenga alimentación de voltaje, verifique el valor y compara con otros sensores cercanos de temperatura.

Ubicación del problema que genera alarma 6:

  • Sensor defectuoso o incorrecto.
  • Cableado defectuoso.
  • Regulador defectuoso.

¿Qué hacer con la alarma 06?

  • Verifique si hay cables del sensor dañados.
  • Verifique las conexiones del sensor al controlador.
  • En algunos modelos el sensor es una Pt1000, un sensor de dos terminales, los cuales se pueden intercambiar sin afectar la medición.

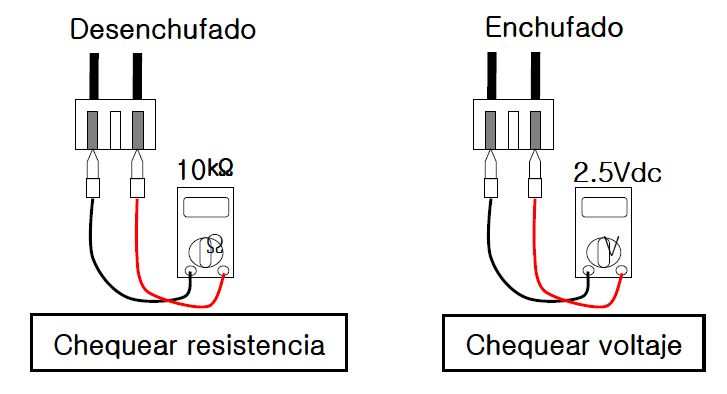

  • Desconecte el sensor y, con un multimetro en la posición Ω, mida la resistencia eléctrica entre los dos cables del sensor.
  • El sensor no se puede examinar sin desconectarlo.
  • Cuando el sensor es una Pt1000, tiene un coeficiente de temperatura positivo. Esto significa que la resistencia eléctrica del sensor aumenta con la temperatura.
  • El sensor está calibrado para tener una resistencia de 1.000 Ω a 0 °C.
  • Los valores de resistencia normales con el sensor PT1000 podemnos visualizarlos en la siguiente tabla:
Temperatura °CResistencia Ω
-10 °C960 Ω
0 °C,1.000 Ω
+10 °C1.039 Ω
+15 °C1.058 Ω
+20 °C.1.078 Ω
+75 °C1.300 Ω

Resistencia de sensor Pt1000 vs temperatura.
