Tipos de ventiladores industriales

Los Tipos de ventiladores industriales según la dirección del aire son:

  • Ventilador industrial centrífugo.
  • Ventilador industrial Helico-centrifugo.
  • Ventilador industrial Axial o Helicoidal.

Tipos de Ventiladores industriales según la función:

  • VENTILADORES CON ENVOLVENTE.
  • VENTILADORES MURALES.
  • VENTILADORES DE CHORRO.

VENTILADORES CON ENVOLVENTE

  • Ventiladores Impulsores.
  • Ventiladores Extractores.
  • Ventiladores impulsores-extractores

Ventiladores Impulsores.

Son los ventiladores en los que la boca de aspiración está conectada directamente a un espacio libre, estando l boca de descarga conectada a un
conducto.

Ventiladores Extractores:

Son los ventiladores en los que la boca de aspiración está conectada a un
conducto y la boca de descarga esta conectada a un espacio libre.

Ventiladores Impulsores -extractores

Son los ventiladores en los que tanto la boca de aspiración como la de descarga están conectadas a un conducto.

VENTILADORES MURALES:

Conocidos también como, extractores, sirven para trasladar el aire entre dos espacios distintos, de un lado de pared al otro

VENTILADORES DE CHORRO:

Se utilizan cuando se necesita una determinada velocidad de aire, incidiendo sobre una persona o cosa.

Tipos de ventiladores según la presión:

  • Ventilador de Baja presión.
  • Ventilador de media presión.
  • Ventilador de alta presión

VENTILADOR DE BAJA PRESIÓN:

Son ventiladores que trabajan con una presión inferior a 72 mm de columna de agua.

VENTILADOR DE MEDIANA PRESIÓN:

Son ventiladores que trabajan en un rango entre 72 y 360 mm de columna de agua.

VENTILADOR DE ALTA PRESIÓN:

Son ventiladores que trabajan en un rango superior a 360 mm de columna de agua.

Ventilador industrial centrífugo:

Curso Sistemas de Ventilación
Curso Sistemas de Ventilación
  • El ventilador centrífugo, se usa donde es prioridad la presión, alcanza caudales de aire menor a medianos, comparado con los otros tipos de ventiladores, si los relacionamos a una misma potencia eléctrica.
  • Como el ventilador centrífugo, genera las mayores presiones comparado a los otros tipos de ventiladores, permite que el caudal de aire, llegue a todas las salidas, siempre y cuando la distribución esté bien diseñada.
  • Los cambios de caudal en un ventilador centrífugo, generan grandes cambios de presión.
  • Esto lo podemos visualizar, en la curva típica de un ventilador centrífugo usado en un sistema de distribución,  para aire acondicionado.
  • El consumo de corriente eléctrica, en un ventilador centrífugo es mínimo, lo cual permite que usando un motor y variador de frecuencia sencillo, se pueda controlar.

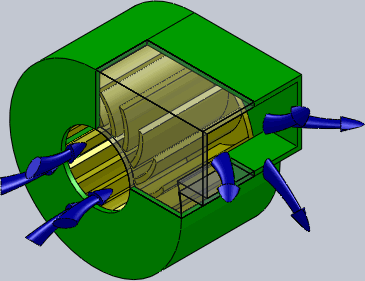

  • El flujo de aire que succiona el ventilador entra por el centro.
  • Debido a la fuerza centrifuga el aire succionado, pasa radialmente desde el centro hasta la periferia.
  • El aire sale en un plano perpendicular a la entrada.
  • El caudal de entrada y salida tiene 90 grados de diferencia.

Tipos de ventiladores Centrífugos industriales:

Los tipos de ventilador centrífugo son:

  • Ventiladores centrífugos con álabes hacia adelante.
  • Ventiladores centrífugos con álabes hacia atrás.
  • Ventiladores centrífugos con álabe radial.

Ventiladores centrífugos con álabe radial.

  1. Los alabes no poseen curvas.
  2. Tienen menos números de alabes-
  3. Se emplean para transportar gases sucios, y aire con partículas gracias a la capacidad de separar partículas de la fuerza centrífuga.
  4. Es el tipo de compresor centrífugo menos usado, debido a su bajo rendimiento.
  5. Alto ruido.
  6. Usados para transportar materiales sólidos, porque no se acumula material en los alabes, y permanecen limpios.

Ventilador centrífugo  con álabes hacia adelante.

  1. Estos ventiladores son adecuados para caudales relativamente más bajo.
  2.  Los ventiladores centrífugos con álabes hacia adelante generan presiones más altas.
  3. Se caracterizan por tener gran número de álabes.
  4. En un ventilador centrífugo con álabes hacia adelante,  la separación entre estos estos álabes es poca.
  5. La potencia absorbida por el motor eléctrico, aumenta bastante con la velocidad del eje, se puede decir que este aumento es de forma cúbica con el caudal.
  6. Los ventiladores centrífugos con álabes hacia adelante, se utilizan por el bajo ruido que generan.
  7. El número de álabes suele estar entre 48 y 60.
  8. Si lo comparamos con los otros tipos de ventiladores centrífugos, para un mismo caudal, es el ventilador de menor tamaño.
  9. Su rendimiento suele estar entre un 65 y 75 por ciento.

Ventilador centrífugo con alabes curvados hacia atrás.

  1. La presión que generan es menor que los ventiladores centrífugos con álabes hacia adelante.
  2. El caudal que generan es menor que los ventiladores centrífugos con álabes hacia adelante.
  3. El número de álabes prácticamente es el mismo, comparado con  los ventiladores con álabes hacia adelante.
  4. Presenta un nivel de ruido aún más bajo que los ventiladores con álabes hacia adelante.
  5. Su rendimiento es cercano al 90 %, mayor si lo comparamos con el ventilador con álabes hacia adelante.
  6. Ideal para suministro de gases y extracción, también es usado para introducir aire fresco

VENTILADOR CENTRÍFUGO  CON ÁLABES RADIALES:

  1. Tiene menor número de alabes.
  2. Se emplean para expulsar aire o gases sucios a elevada temperatura, debido a la facilidad con que son eliminados los depósitos sólidos, por la fuera centrífuga.
  3. Se utiliza para el manejo de materiales en plantas industriales.
  4. El rotor se construye para uso pesado, y de fácil reconstrucción en campo.
  5. Son el tipo de ventiladores centrífugos menos usados, por su pobre rendimiento y alto ruido.
  6. Ideales para el transporte de materiales granulados y polvos, porque los alabes, no detienen los materiales, y permanecen limpios.

Ventilador Industrial Helicocentrífugo:

  1. En toda la mitad de la clasificación se encuentran los ventiladores helicocentrifugos.
  2. Por tener propiedades tanto de los ventiladores centrífugos como los helicoidales, se usan para presiones y caudales de aire medio
  3. És un tipo de ventiladores con características mixtas entre los centrífugos y los axiales.
  4. El aire entra en dirección paralela al eje del rodete y sale formando un cierto ángulo con dicho eje.
  5. El carácter más o menos centrífugo se debe el ángulo de salida, cuanto mayor sea más se parecerá a un centrífugo, y cuanto menor más se parecerá aun axial.
  6. Estos ventiladores se utilizan mucho en aplicaciones de extracción por conductos, tanto en el ámbito doméstico como en oficinas y comercios.
  7. Son ventiladores extremadamente silenciosos.
  8. Son ventiladores aptos para cualquier local pequeño, con una considerable carga de aire viciado, o malos olores.
  9. Los ventiladores convencionales de este tipo se complementan con silenciadores dispuestos en prolongación de los extremos para evitar el funcionamiento el ruido se propague a través del conducto de aire de aplicación,

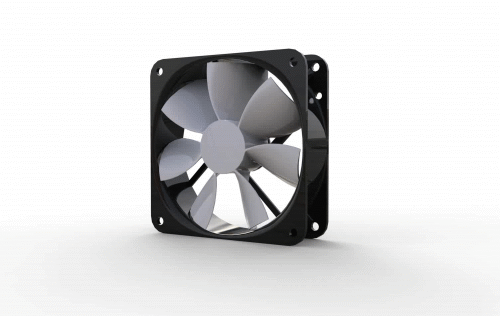

Ventilador Industrial axial o Helicoidal:

  • Los ventiladores helicoidales, se usan para generar caudales de aire altos, con valores de presión menores.
  1. Los ventiladores axiales son aquellos que lanzan el aire en la misma dirección al eje donde rotan sus aspas.
  2. El ventilador axial o helicoidal se caracteriza por que el dlujo de entrada y salida tienen la misma dirección.
  3. Ideales para manejar grandes volúmenes de aire.
  4. Se utilizan para aplicaciones con presiones relativamente bajas.
  5. Se utilizan desde pequeñas aplicaciones, como refrigeración de productos electrónicos, hasta ventilación de edificios y túneles.
  6. El diseño axial utiliza fuerzas axiales para lograr el movimiento del aire.
  7. La rueda del ventilador axial a menudo está contenida dentro de una sección corta de conductos cilíndricos, a la que se pueden conectar los conductos de entrada y salida.
  8. Los tipos de ventiladores axiales tienen ruedas de ventiladores con diámetros que normalmente van desde menos de un pie 30 centímetros hasta más de 30 pies 9 metros.
  9. Las ruedas de los ventiladores de las torres de enfriamiento axial pueden superar los 82 pies 25 metros de diámetro.
  10. En general, los ventiladores axiales se utilizan donde el requisito principal es un gran volumen de flujo.
  11. La diferencia común entre los ventiladores axiales y los centrífugos es que estos últimos están pensados ante todo para mover el aire por conductos.
  12. Los ventiladores axiales, en cambio, son muy comunes en sistemas de climatización y pueden colocarse en muchos lugares.
  13. Son perfectos para funciones de extracción, por eso el extractor helicoidal es importante entre los ventiladores axiales.

Ventilador Extractor helicoidal mural:

  • Son los más comunes.
  • Incorporan una rejilla de protección como todos los axiales.
  • Suelen colocarse en techos o paredes.
  • Tienen un nivel sonoro muy aceptable.

Ventilador axial tubular.

  • Se montan hélices en carcasas cilíndricas o en forma de tubo.
  • Son como los helicoidales, si bien poseen un diseño de hélice aerodinámica.

Ventilador axial tubular con directrices.

Son como los anteriores, pero tienen un mayor rendimiento.

Presión dinámica del Ventilador:

  • La presión dinámica, tiene que ver con la velocidad que gana el caudal de aire, a la salida del ventilador, y la presión estática, tiene que ver con la presión que gana el aire, a la salida del ventilador.
  • La suma de la presión dinámica y estática, es la energía total que el ventilador, le entrega al aire.
  • En el mundo de los ventiladores las presiones que se manejan son bajas, por ello se deben usar unidades de presión distintas, por ejemplo se suele usar los  milímetros de columna de agua.

Presión Estática del ventilador:

  1. La presión estática se usa, para vencer la fricción del aire.
  2. Para que tengamos una idea, un bar de presión, o 14.7 libras de presión, equivale a 10000  milímetros de columna de agua.
