El transformador es un dispositivo que convierte la energía eléctrica alterna o pulsante, de un cierto nivel de voltaje, en energía alterna o pulsante de otro nivel de tensión.
El transformador, requiere que la corriente cambie de estado cosntantemente, ya sea por la utilización de corriente alterna, que cambia su polaridad, o por el uso de corriente pulsante, generada por control electrónico, con encendido y apagado de un circuito.
El transformador, Se compone de dos bobinas de material conductor, enrolladas sobre un núcleo cerrado de material ferromagnético, pero eléctricamente aisladas entre sí.
La única conexión entre las bobinas, es el flujo magnético común, que se establece en el núcleo, fabricado generalmente de hierro, o láminas apiladas de acero eléctrico para optimizar el flujo magnético.
Las bobinas se denominan primario y secundario, según correspondan a la entrada o salida del sistema en cuestión, respectivamente.
Algunos transformadores también tienen un devanado terciario de menor tensión que el secundario.
En una placa electrónica, el transformador permite aumentar o disminuir, la tensión en un circuito eléctrico, manteniendo la potencia.
En un transformador ideal, sin pérdidas, la potencia que ingresa es igual a la que se obtiene a la salida, aunque las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño y tamaño, entre otros factores.
En placas electrónicas de aire acondicionado y refrigeradores, se tienen básicamente dos tipos de transformadores.

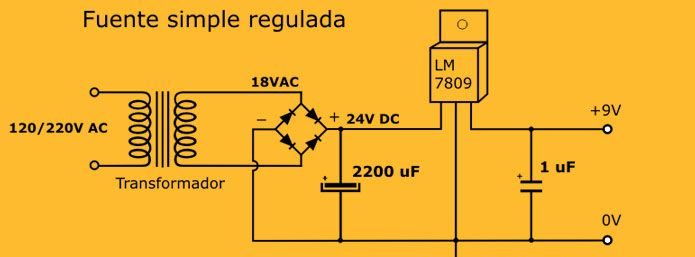

Transformador para Fuente de alimentación Líneas
- Transformadores convencionales a la entrada de la placa electrónica, usualmente ubicado independiente de la placa electrónica, y se encarga de recibir el voltaje de la red eléctrica externa del tipo alterno, a 50 o 60 hertz, y lo transforman frecuentemente de 12 o 24 voltios alternos.
Posteriormente, este voltaje será rectificado por un puente de diodos, estabilizado por capacitores, y regulado por el regulador de voltaje, para suministrar corriente continua estable, a la placa electrónica.

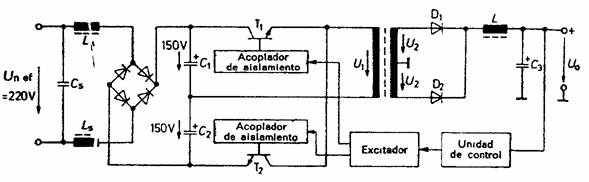

Transformador para fuente Conmutada
2.Transformadores de fuente conmutada, también conocidos como transformadores de conmutación, o transformadores de alta frecuencia.
A diferencia de los transformadores convencionales, los transformadores de fuente conmutada, no reciben directamente la corriente de la red electrica externa, sino la reciben de una corriente especial, generada por la placa electronica, que opera a alta frecuencia, generalmente en el rango de kilohercios o megahercios. Estos transformadores permiten la conversión eficiente de voltaje y corriente en fuentes de alimentación conmutadas. Trabajan usualmente con corriente continua pulsante.
Estos transformadores, son más eficientes que los transformadores lineales tradicionales debido a las altas frecuencias, lo que les permite ser más pequeños, y livianos.
Ahora vamos a ver los pasos, para diagnosticar un transformador.
- Verifica si hay daños visibles, como deformaciones o marcas de quemado. Si el transformador está abultado o muestra signos de sobrecalentamiento, considera reemplazarlo.
- Apaga la corriente hacia el circuito.
- Con el multímetro en la función de resistencia, mide la resistencia de la bobina primaria y secundaria. Debe ser baja y nunca marcar infinito.
- Energiza la placa electrónica o el transformador.
- Utiliza un multímetro en la función de voltaje alterno para medir los voltajes en el primario y secundario.
- Compara los valores con las especificaciones del transformador.
