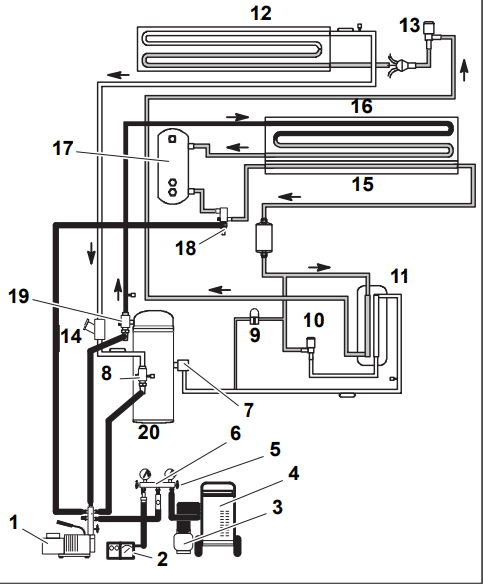

Estos son los pasos a tomar en cuenta, para realizar la recarga por peso:
- Bomba de vacío
- Indicador de vacío
- Cilindro de refrigerante
- Unidad de recuperación de refrigerante
- Válvula
- Juego de manómetros de múltiples vías
- Conexión del economizador
- Válvula de servicio de succión
- Válvula de inyección de líquido
- Válvula de expansión del economizador
- Economizador
- Evaporador
- Válvula de expansión del evaporador
- Válvula de modulación o reguladora de succión del compresor
- Subenfriador
- Condensador
- Receptor
- Válvula de servicio de línea de líquido
- Válvula de servicio de descarga
- Compresor
- Realizar un vacío profundo con bomba de vacío (1): Esto implica eliminar cualquier gas o humedad del sistema y dejarlo en un estado óptimo para la carga de refrigerante.
- Para la mayoría de refrigerantes, se recomienda un valor de vacío de al menos 500 micrones de mercurio (µmHg) para asegurar un adecuado proceso de evacuación y eliminar la humedad y otros contaminantes del sistema.
- El procedimiento de vacío puede ser una herramienta útil para detectar fugas. Por eso, se sugiere dejar el equipo en vacío durante unos minutos y comprobar si se pierde vacío debido a la entrada de aire desde el exterior.
- Colocar el cilindro de refrigerante (3) en una balanza y conectar la línea de carga desde el tambor hasta la válvula del receptor: Esto garantiza una medición precisa del refrigerante que se está agregando al sistema.
- Purgar la línea de carga en la válvula de salida: Esto elimina cualquier aire o impurezas de la línea de carga para evitar contaminaciones en el sistema.
- Registrar el peso del recipiente y del refrigerante: Es importante llevar un registro preciso del peso inicial para calcular la cantidad de refrigerante que se está agregando al sistema.
- Abrir la válvula de líquido en el recipiente y la válvula del receptor(17) a la mitad: Esto permite que el refrigerante líquido fluya al sistema a través de la válvula del receptor (17) hasta que se agregue la cantidad correcta según lo indicado por las escalas de peso.
- Verificar que se ha añadido la cantidad correcta de refrigerante según las escalas: Es posible que no todo el líquido se haya transferido al receptor. En ese caso, se debe forzar la entrada del refrigerante abriendo completamente la válvula de salida del receptor y haciendo funcionar la unidad en modo de enfriamiento hasta que se alcance el nivel correcto.
- Cerrar la válvula de líquido en el recipiente y cerrar completamente la válvula del receptor (18): Esto detiene el flujo de refrigerante hacia el sistema y asegura que no haya fugas.
- Iniciar la unidad en modo de enfriamiento y dejarla funcionar durante aproximadamente diez minutos: Esto permite que el sistema se estabilice y se asegure de que el refrigerante se esté distribuyendo correctamente.
- Bloquear parcialmente el flujo de aire hacia la bobina del condensador para aumentar la presión de descarga: Esto ayuda a verificar que el refrigerante esté circulando correctamente y que no haya problemas de obstrucción en el sistema.
- Observar el nivel de refrigerante en el visor del receptor: El refrigerante debe aparecer en la línea central del visor del receptor, lo que indica que el sistema está funcionando correctamente y que se ha alcanzado el nivel de carga adecuado.
Siguiendo estos pasos cuidadosamente, se puede cargar refrigerante de manera segura y eficiente en el sistema Thermo king, garantizando un funcionamiento óptimo y evitando posibles problemas de rendimiento.
AGREGANDO REFRIGERANTE AL SISTEMA THERMO KING (CARGA PARCIAL)
Para garantizar la funcionalidad y eficiencia adecuadas del sistema de refrigeración, sigue estos pasos meticulosamente:
a. Inicia la unidad en modo de alto rendimiento en modo diesel, a la mayor velocidad posible del motor.
b. Supervisa el aire de retorno hasta que alcance los 32°F (0°C), luego procede a verificar.
c. Verifica el estado de carga de refrigerante observando mirilla observación: si la bola inferior flota en la parte superior de la ventana de observación y la superior no flota, se considera que la carga es correcta.
d. Al agregar refrigerante, asegúrate de realizar una carga líquida o vapor dependiendo del refrigerante, a través de la válvula de servicio de succión. preferiblemente antes de la válvula reguladora de presión (14)
e. Observar el nivel de refrigerante en el visor del receptor: El refrigerante debe aparecer en la línea central del visor del receptor, lo que indica que el sistema está funcionando correctamente y que se ha alcanzado el nivel de carga adecuado.
f. Recuerde que la presión antes de la válvula reguladora es la presión del evaporador, y después de la válvula, es el valor regulado para proteger al compresor.
